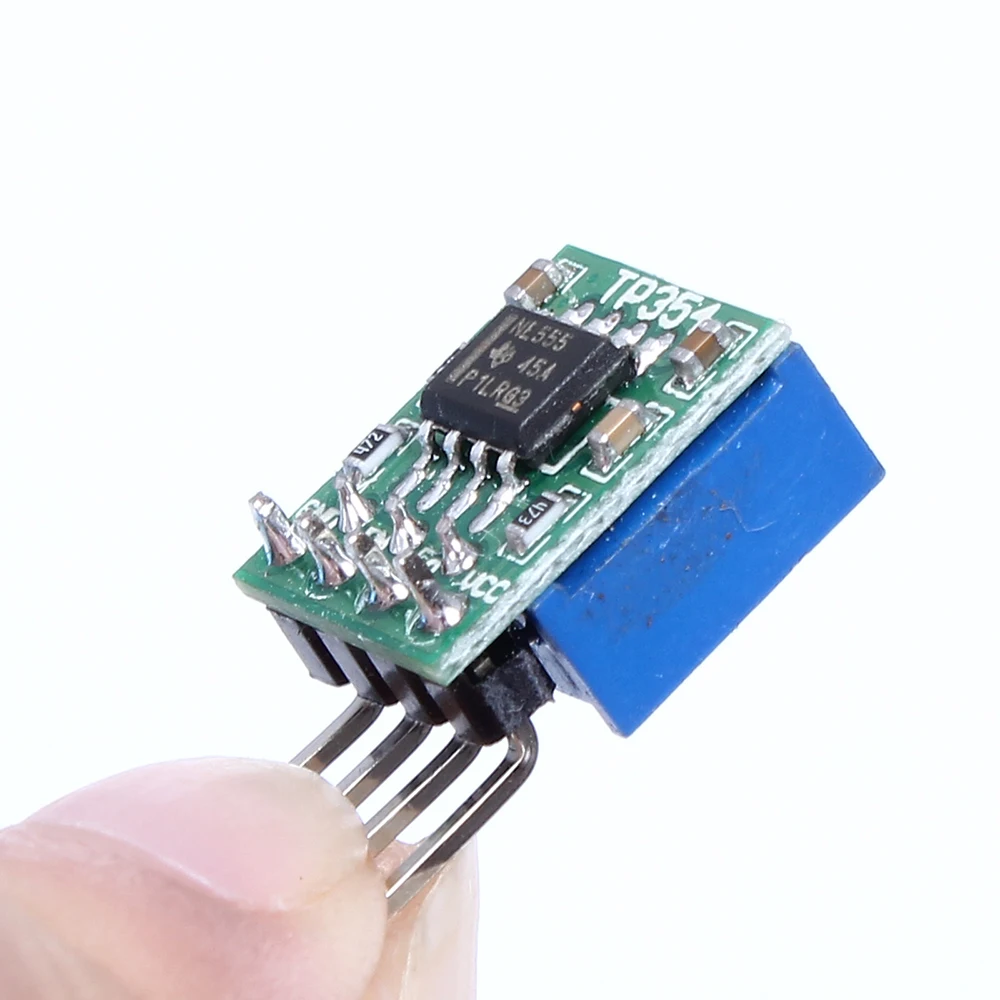

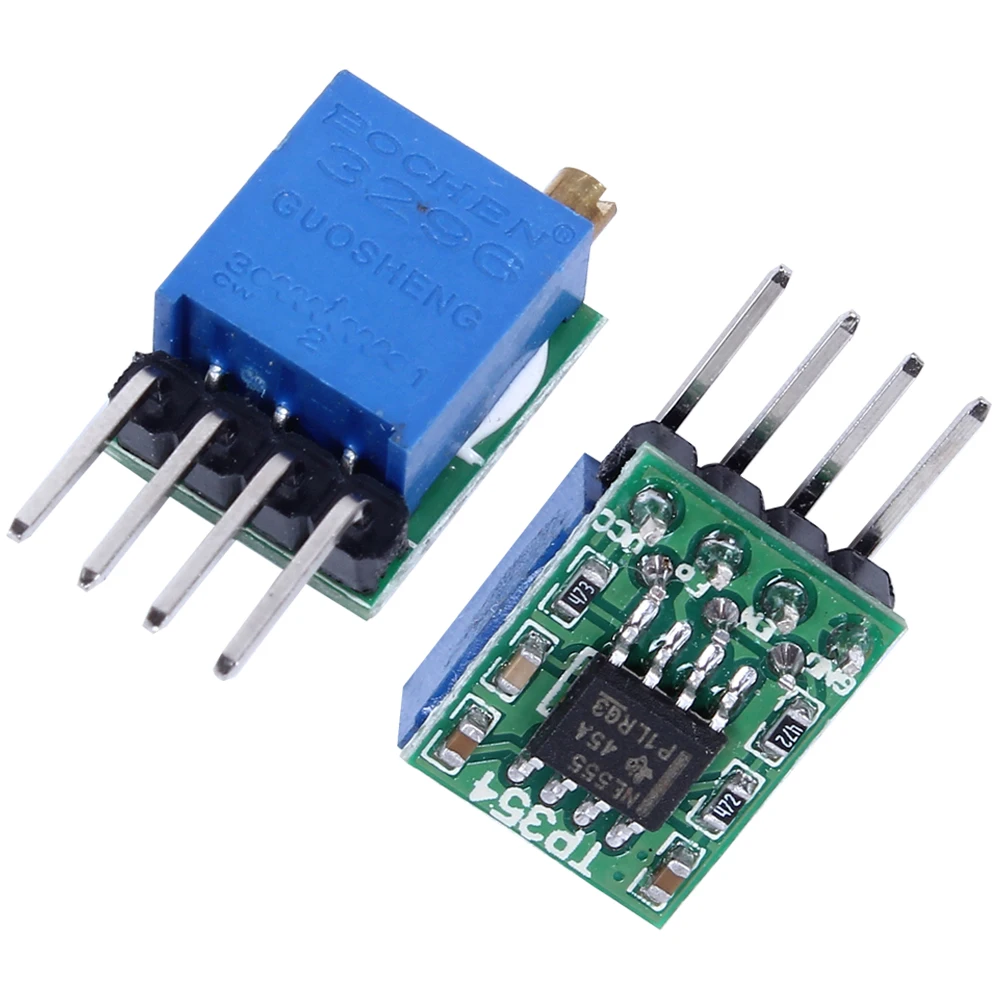

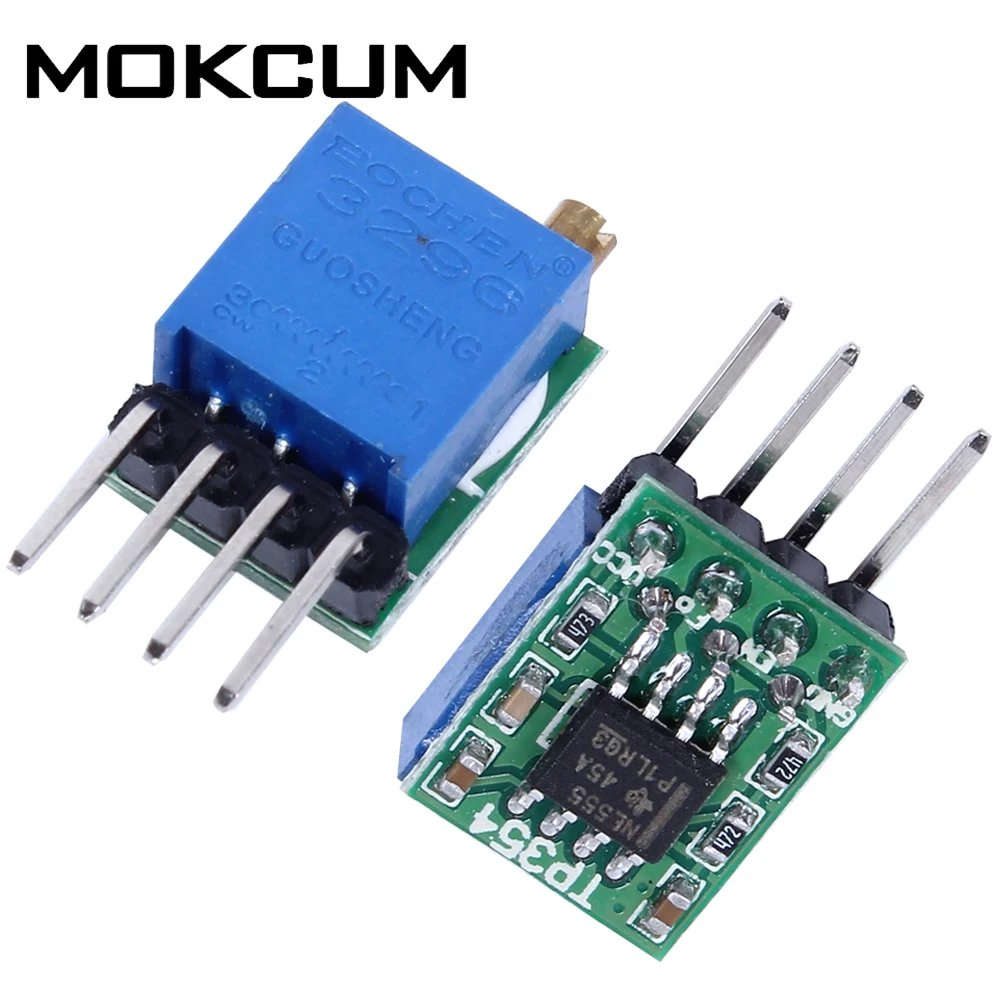

Квадратный волновой генератор импульсов TP354 NE555, 50 гц-6 кГц, генератор, генератор выходного сигнала, Регулируемая частота, 200 мА, постоянный ток 5-15 в

50 Гц-6 кГц TP354 NE555 модуль генератор импульсов с квадратной волной генератор выходного сигнала источник частоты Регулируемый 200мА DC 5-15 в

Введение:

1. Напряжение питания: 5-15 В постоянного тока; Без нагрузки рабочего тока 2.5ма (5 В); Без нагрузки рабочего тока 6.5ма (12 В)

2. Выходной ток: 200 мА макс

3. Применение: как источник сигнала

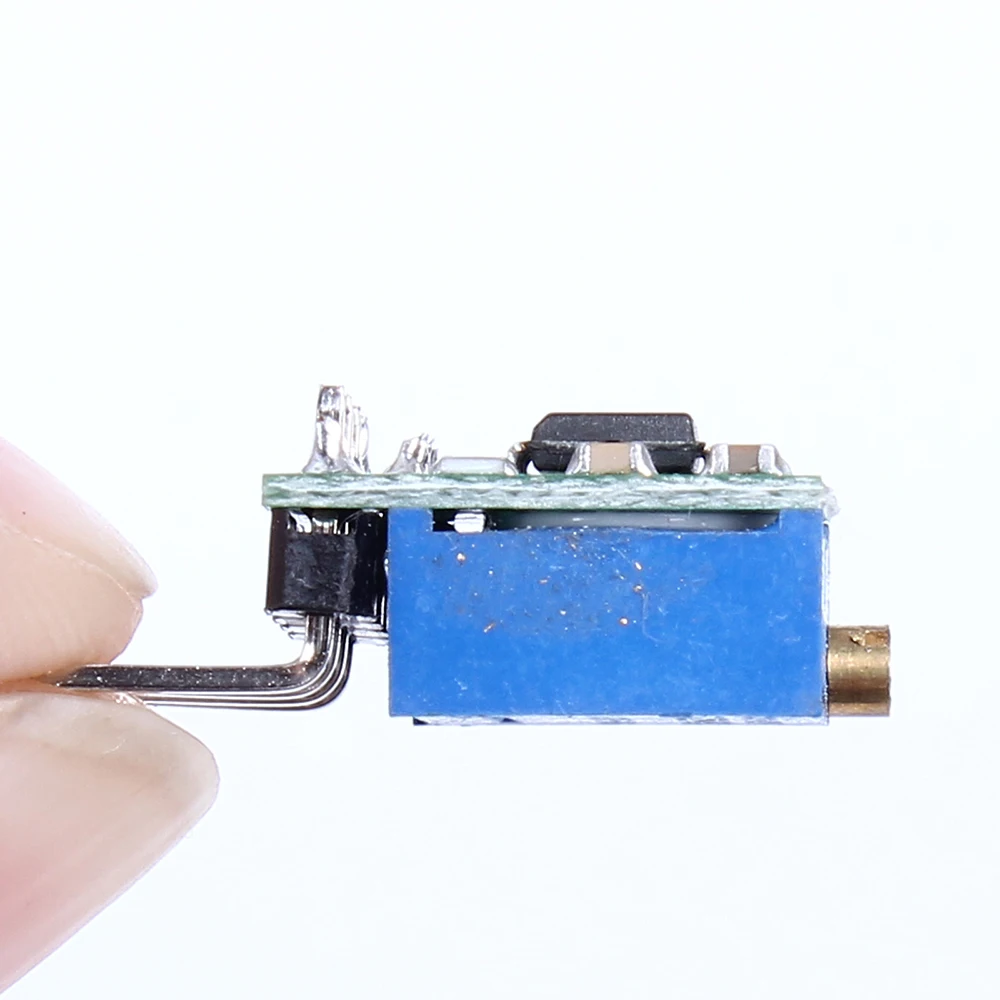

4. Размеры: 13*10*8 мм (не включает pin); Штифт пространство 2,54 мм

Функции:

1. После добавления мощности выходной порт выводит квадратный сигнал, а амплитуда равна напряжению питания

2. Выходной рабочий цикл не может быть скорректирован, и Выходной рабочий цикл siganl в основном является стабильным во время регулировки freuquency (58%)

3. Частоту можно регулировать с помощью мультикатушечного potenitometer:50 Гц ~ 6 кГц

4.V1 порт uesd для управления модулем start/stop Вибрационный

Использование метода:

1. Подключите к питанию, а затем он может работать

2. Когда V1 порт высокого уровня или висит, модуль начинает вибрировать выходной сигнал; V1 порт соединяется с землей, модуль перестанет вибрировать, и выход низкий уровень

3. При использовании, 0,1 мкФ фильтр питания конденсатор может быть подключен к мощности, чтобы убедиться в стабильной работе

4. Потенциометр регулировки по часовой стрелке, частота увеличится; Потенциометр регулировки против часовой стрелки, частота уменьшится

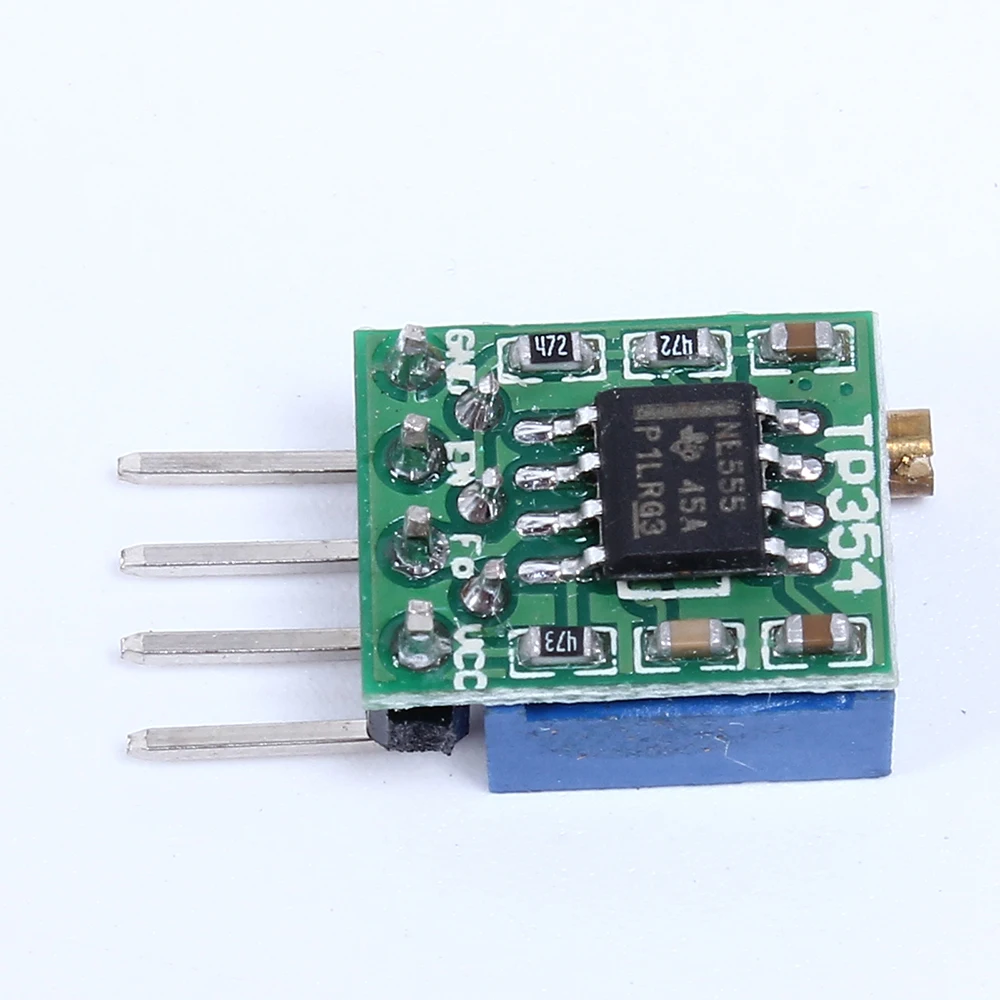

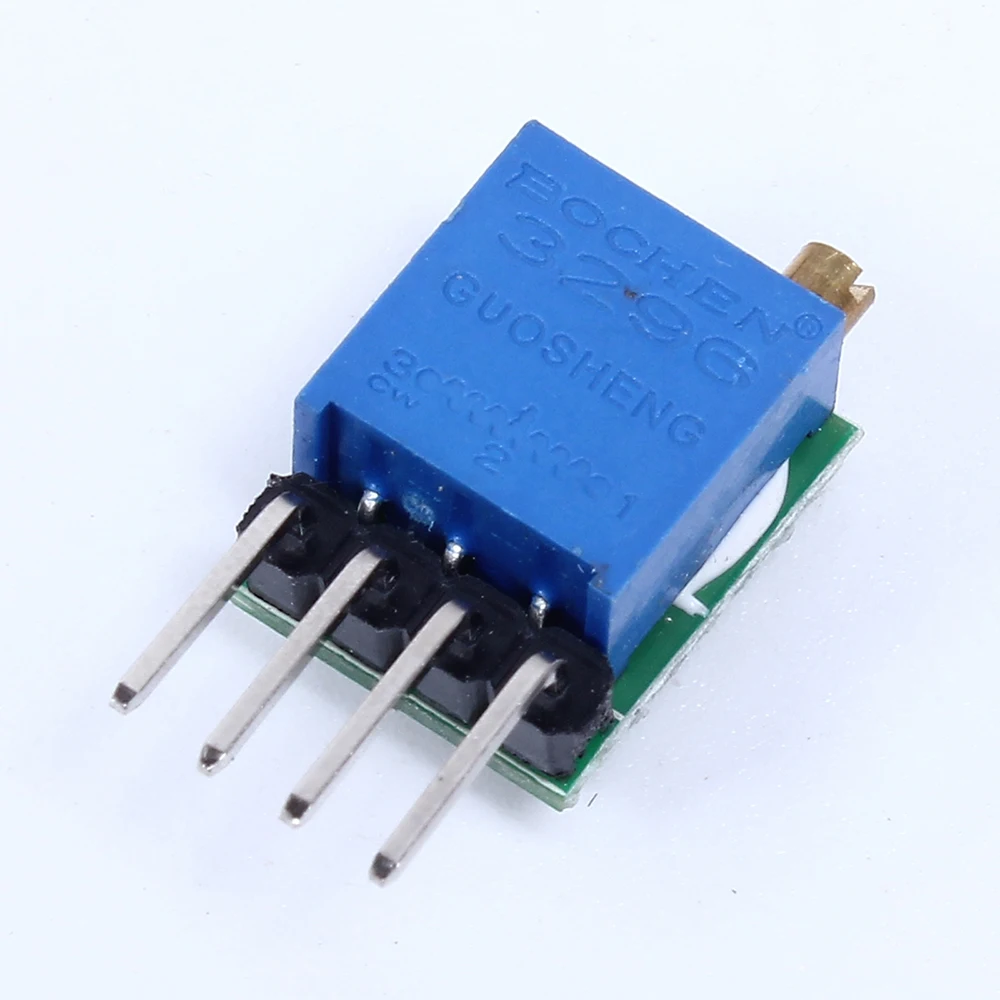

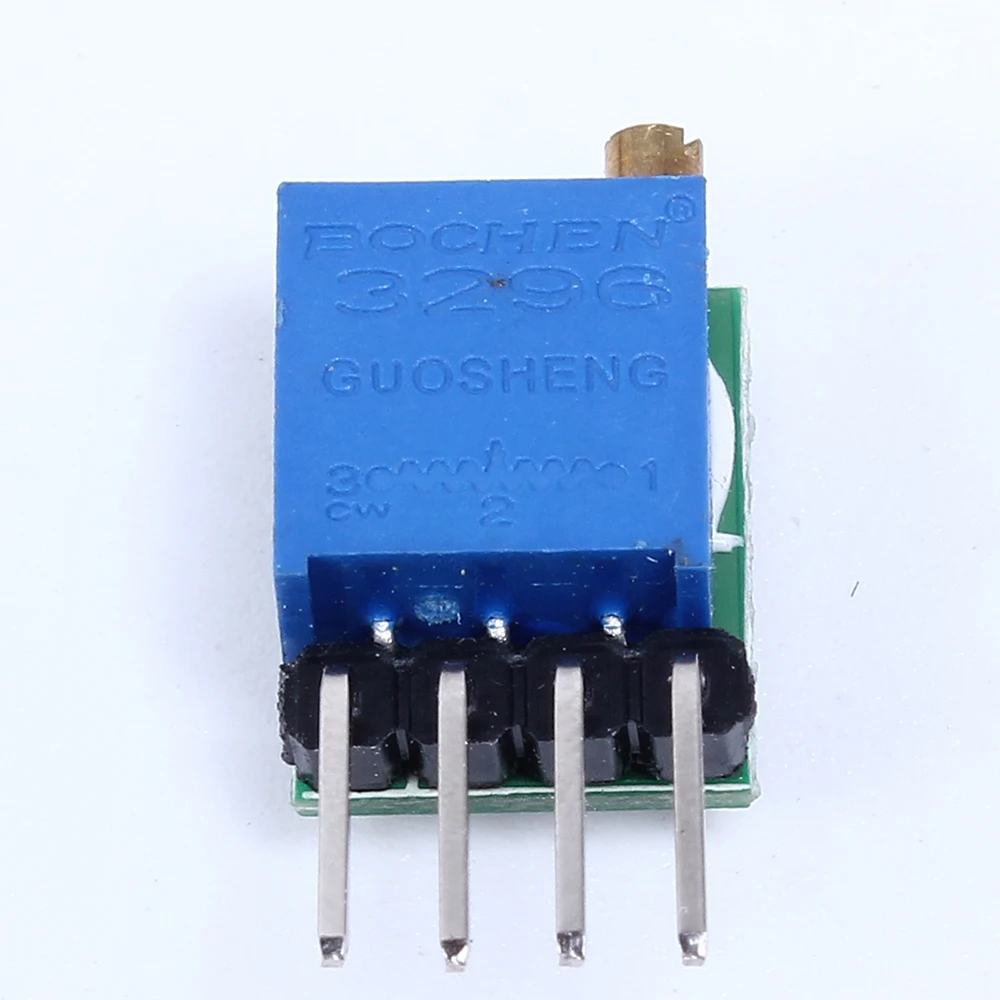

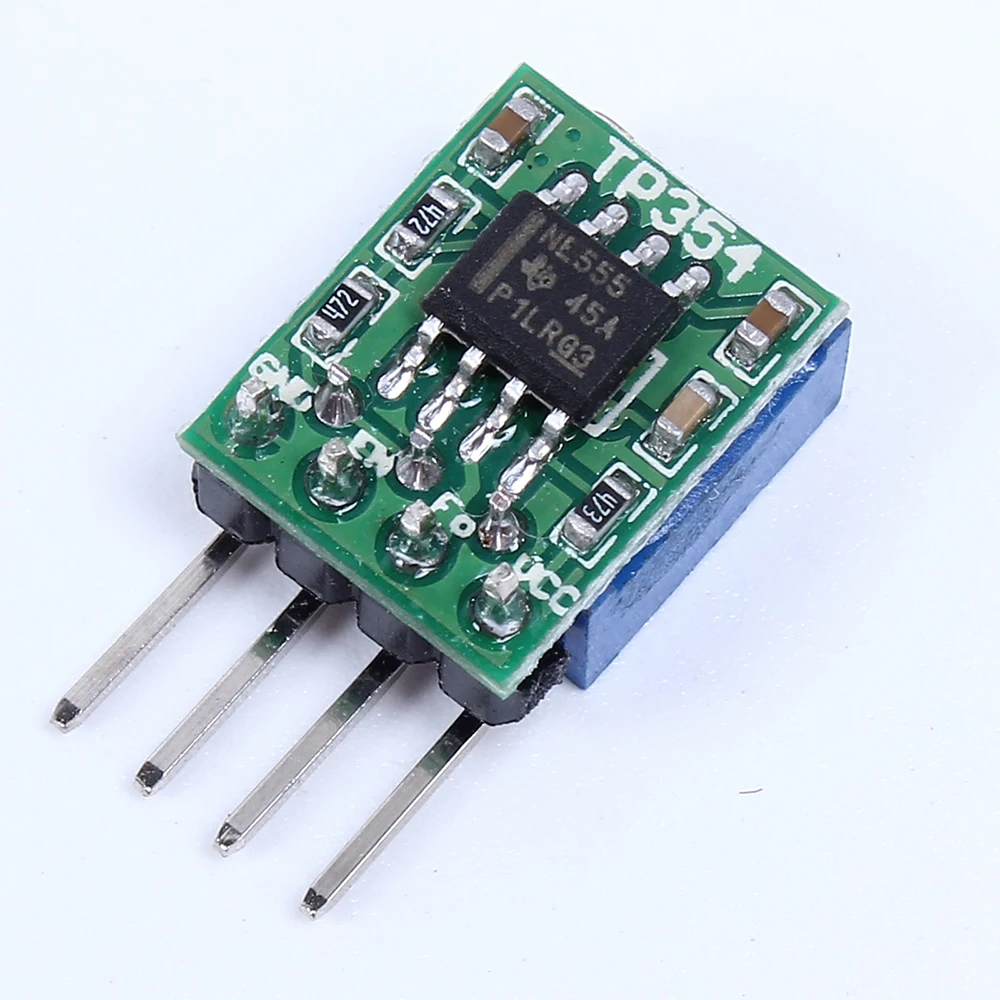

Определение штифта:

1.VCC: мощность

2.Vo: выходной порт сигнала

3.Vi: старт/стоп вибрирующий контрольный порт

4.GND: наземный
