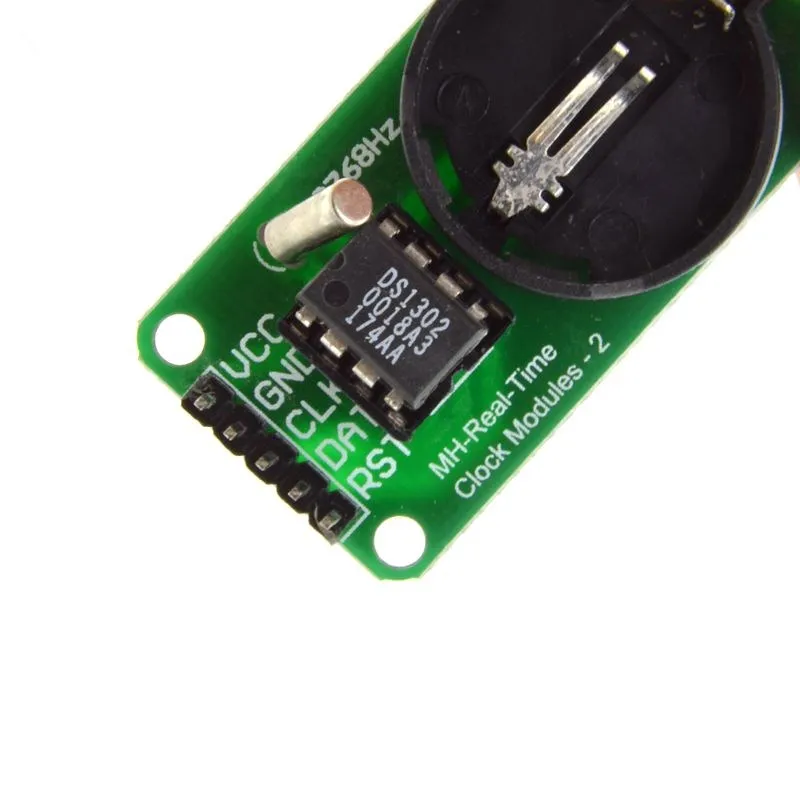

Модуль часов DS1302 в режиме реального времени без батарейки кнопки CR2032 31x8 RAM
21,97₽
В наличии!
SUQ Official Store - Надежность 96.5%
Более 8309 подписчиков, дата открытия магазина 17.08.2016
- Положительные оценки: 98% (4251)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 11.09.2024
Лидер продаж, умная электроника DS1302, модуль часов реального врем...
103 Отзывов
232 Заказов
54,27₽
Лидер продаж, умная электроника DS1302, модуль часов реального врем...
22 Отзывов
52 Заказов
45,92₽
Умная электроника DS1302, модуль часов реального времени для платы ...
1 Отзывов
2 Заказов
32,60₽
2 шт.лот точные часы в реальном времени DS1302 для DIY StarterDS323...
0 Отзывов
0 Заказов
164,43₽
Старт
Конец
Описание:
DS1302-это чип зарядки часов из Далласа, который содержит часы/календарь в реальном времени и 31 байт статической оперативной памяти для связи с микроконтроллером через простой последовательный интерфейс. Часы/календарь в режиме реального времени обеспечивают секунды, минуты, часы, дни, недели, месяцы, годы информации, количество дней в месяц и Високосный год количество дней может быть изменено автоматически. Время работы часов может определяться индикацией AM / PM в формате 24 или 12 часов. (1) RST reset (2) I / O data lines (3) SCLK serial clock. (1) RST reset (2) I / O data lines (3) SCLK serial clock. Часы/RAM чтение/запись данных в байте или до 31 байта группового общения символов. Потребление энергии DS1302 очень низкое для сохранения данных и информации о часах, когда мощность меньше 1 мВт
Особенности:
Часы в режиме реального времени с 2100 могут быть рассчитаны до секунд, минут, часов, дней, недель, месяцев, лет способности, а также високосный год регулировки
31 8-битный временного хранения данных Оперативная память
Режим последовательного ввода/вывода делает вывод меньше
Широкий диапазон рабочего напряжения 2,0 V
Рабочая сила тока 2,0 V, меньше, чем 300nA
Часы чтения/записи или данные RAM, Есть два способа передачи одного байта передачи и многобайтовый режим передачи символов группы
8-pin DIP посылка или опционально 8-pin SOIC посылка в соответствии с поверхностного монтажа
Простой
3-х проводное интерфейс Совместим с TTL Vcc = 5 В
Дополнительный диапазон промышленной температуры-40 + 85
Двойной источник питания для основного источника питания и резервного питания

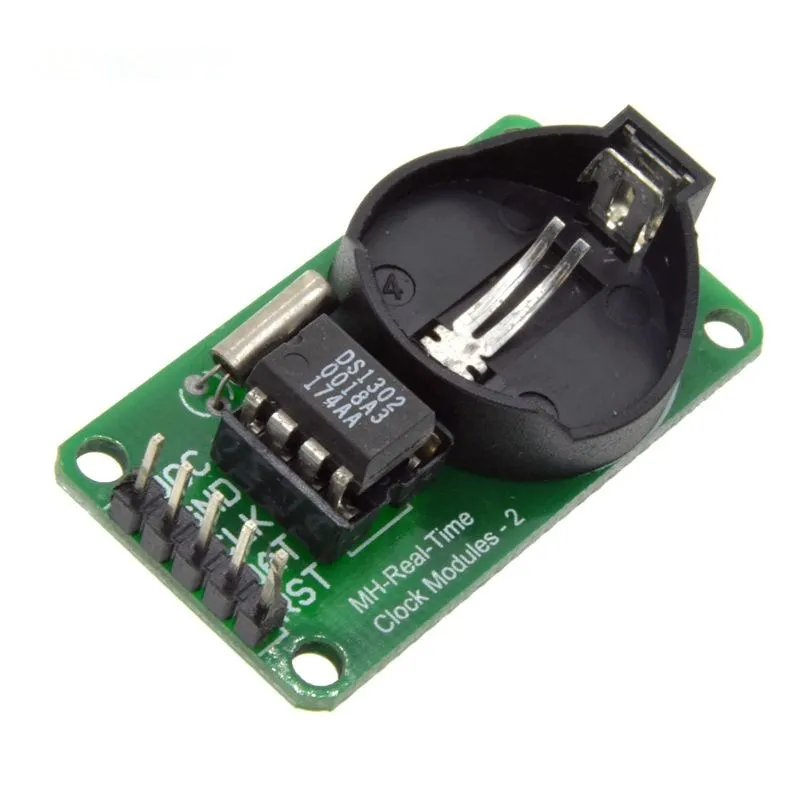

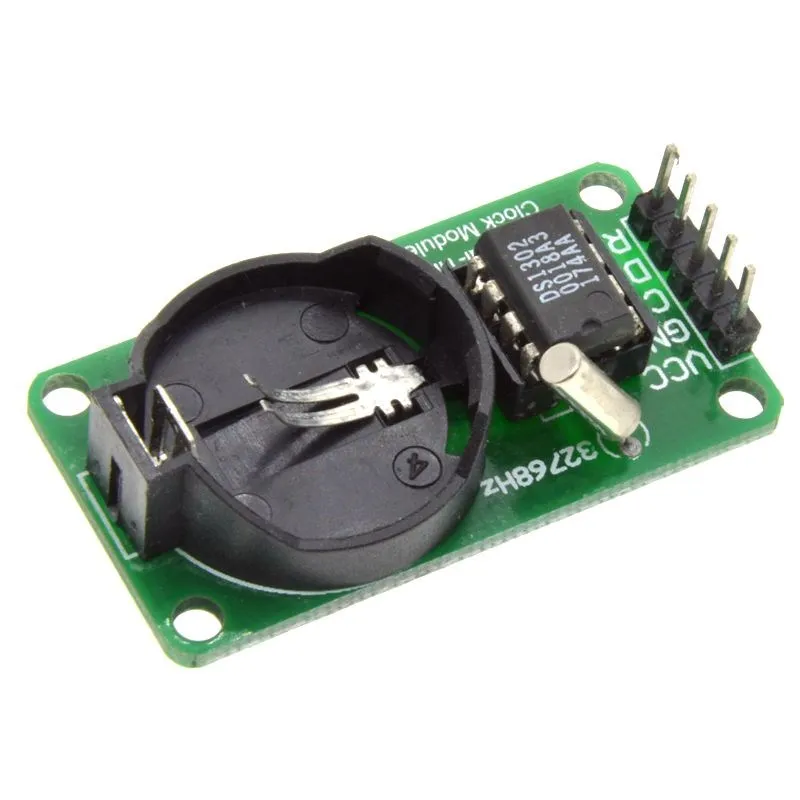

Параметры модуля часов в реальном времени DS1302:

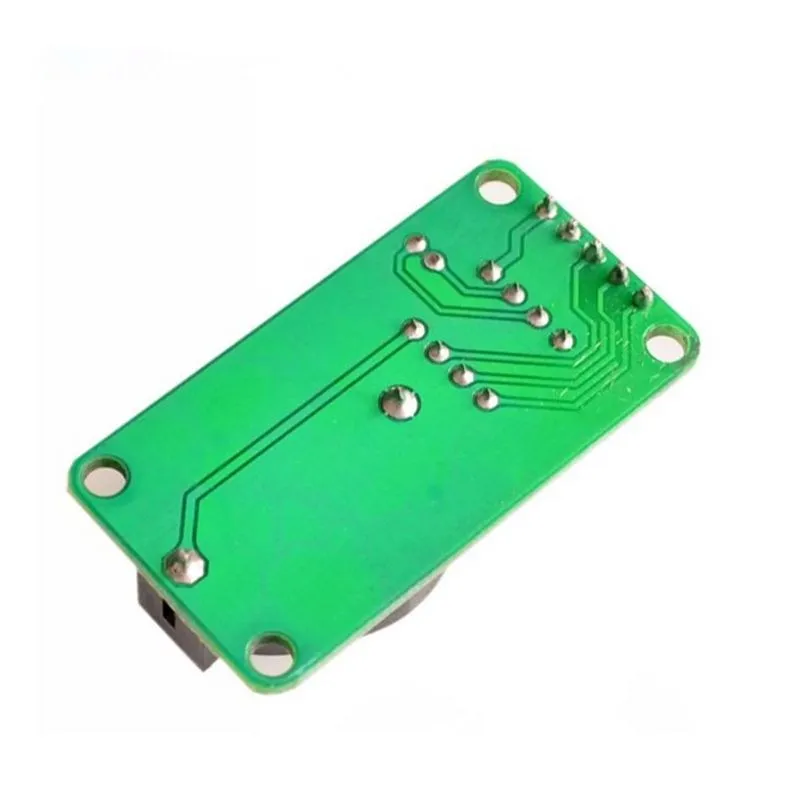

1.PCB для одной панели, размер: 44 мм * 23 мм * 1,6 мм
2. С 4 отверстия для позиционирования, диаметр 3,1 мм
3. Запасная батарея для аутентичной небесной сферы CR2032, напряжение 3 В, ток 260 мА · ч, неперезаряжаемая батарея. Теоретическое время хранения данных более 10 лет!
4. Кристалл 32,768 кГц, японский Импортированный кристалл, соответствующая Емкость 6 пФ, размер 2*6 мм
5.DS1302 8-контактный подключаемого модуля большой чип, чип ниже IC Блок, легко заменить и подключите чип
6. Модуль Рабочее напряжение совместим с 3,3 V / 5V и 5V и 3,3 V однокристальная соединение
7. Рабочая температура: 0 ° --- 70 °

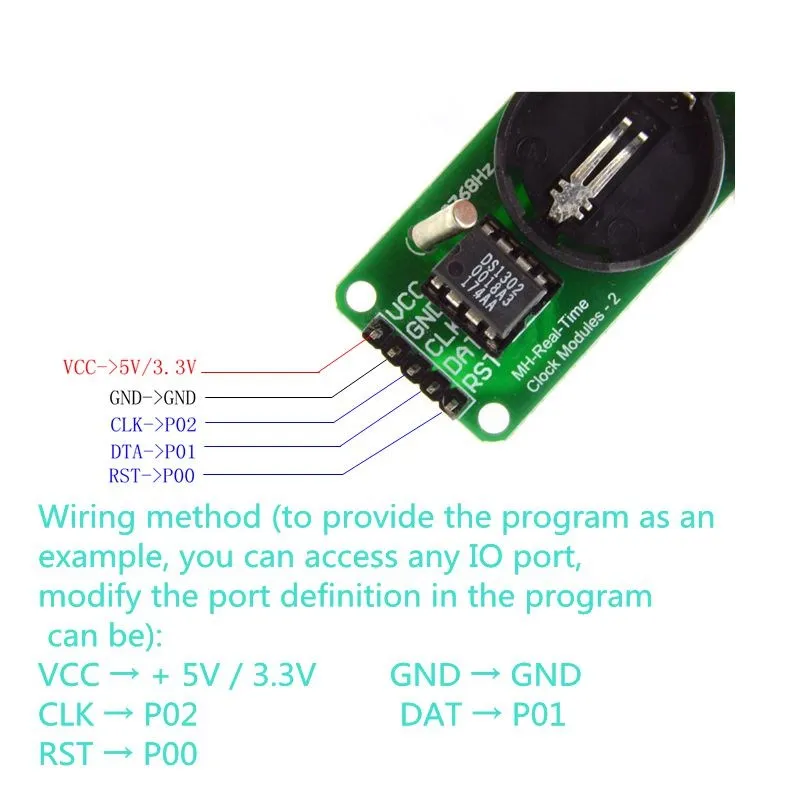

Метод подключения (для предоставления программы в качестве примера, вы можете получить доступ к любому порту IO, изменить определение порта в программе может быть):
VCC и rarr; + 5V/3,3 V
GND & rarr; GND
CLK & rarr; P02
DAT & rarr; P01
RST & rarr; P00
Посылка включает в себя:
1 шт. X модуль реальных часов DS1302
