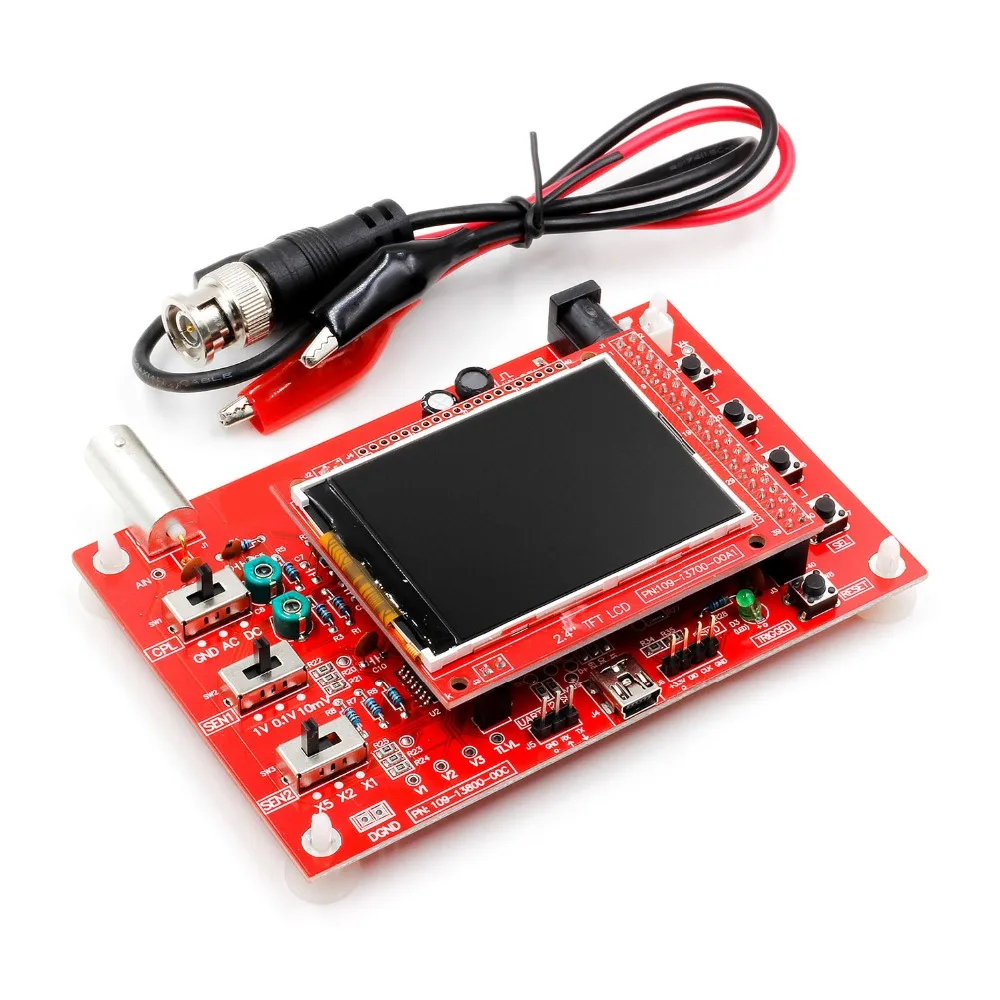

Комплект карманного цифрового осциллографа DSO FNIRSI-138 2,4 дюйма TFT, детали для сборки, ручной + адаптер 9 в

Примечание: Эта ссылка имеет 3 варианта, вариант 1-комплект осциллографа, вариант 2-корпус осциллографа, вариант 3-датчик осциллографа, пожалуйста, выберите в соответствии с вашими потребностями.

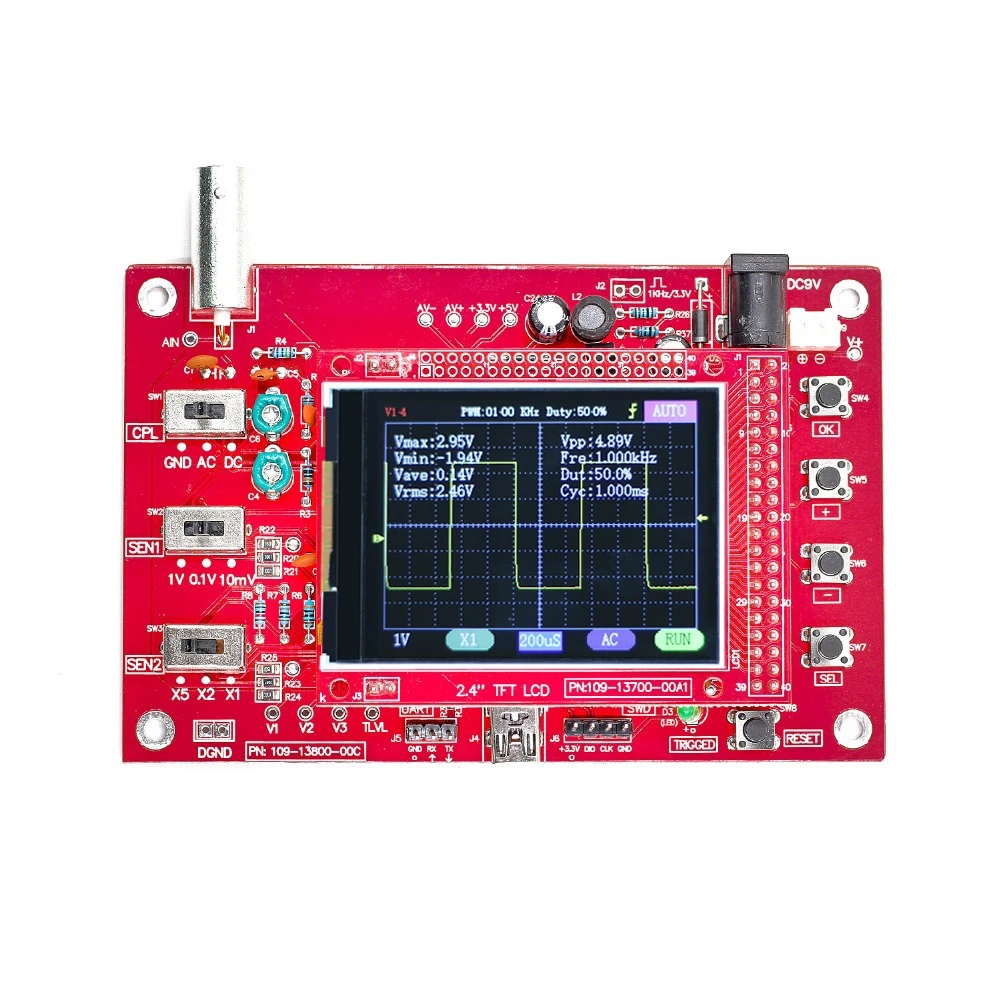

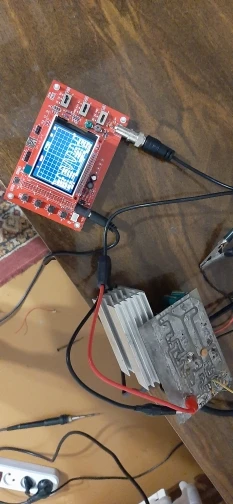

Этот DSO FNIRSI-138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения. Этот повышающий преобразователь отлично подходит для осциллографа DSO FNIRSI-138. Его можно подключить непосредственно к материнской плате DSO FNIRSI-138 (не входит в комплект), что делает осциллограф DSO FNIRSI-138 портативным осциллографом для лучшего использования.

Особенности:

Комплект FNIRSI-138 DSO:

Этот комплект использует ARM Cortex-M3 процессор и включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), который может использоваться в качестве рукоятки тест Совет по развитию.

Может быть вторичная Разработка на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.

Регулируемое вертикальное смещение, и с инструкциями.

С автоматическим, регулярным и одноступенчатым режимами, легко захватывать форму волны момента.

Доступный триггер подъема или падения края.

Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка).

Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала.

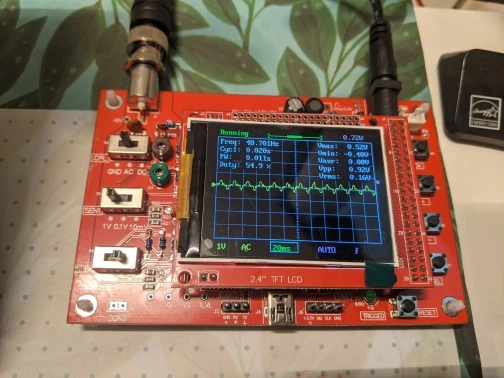

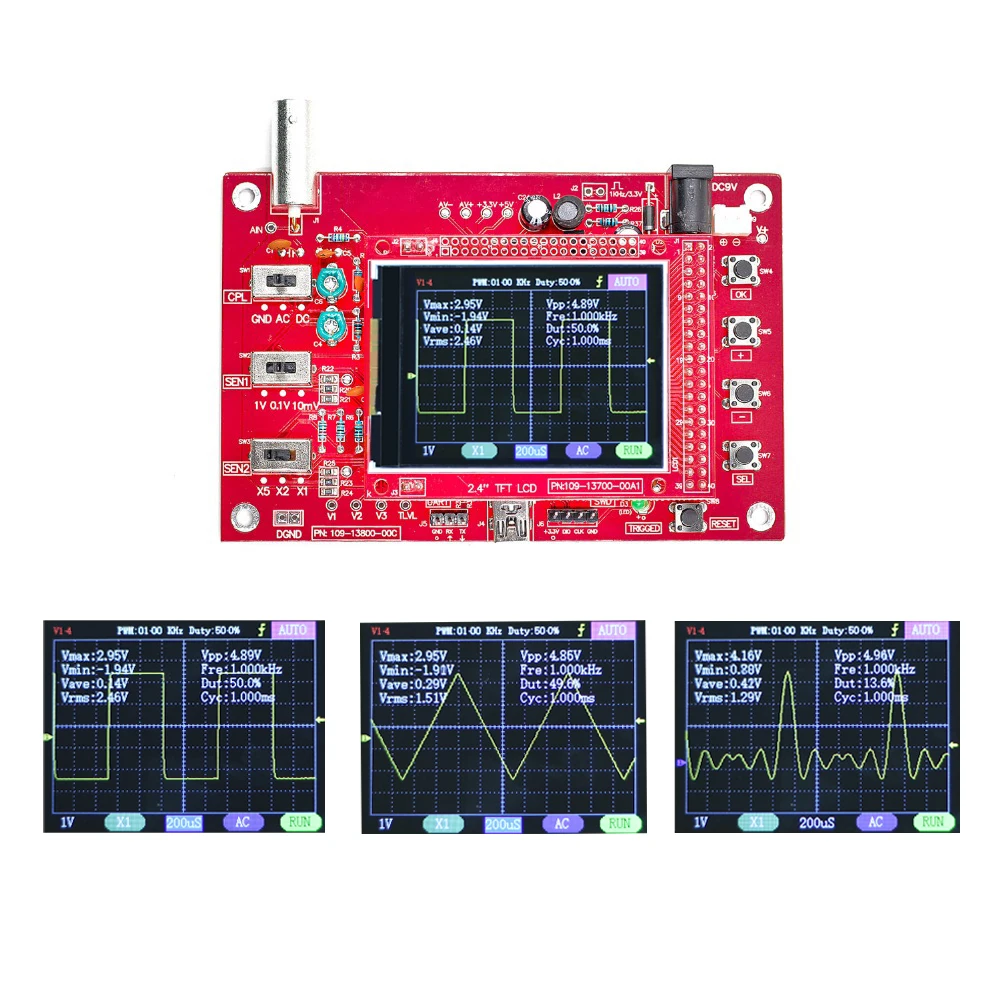

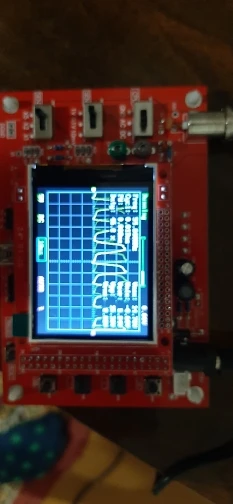

С цифровым дисплеем параметров формы волны, включая частоту, период, коэффициент мощности, Макс./мин./AVG./пиковое/виртуальное значение.

Функция хранения сигнала: не потеряет форму сигнала после выключения питания.

Обнаружение короткого замыкания и открытого замыкания: это может помочь пользователю узнать ошибку пайки.

Функция распознавания контроллера TFT.

SMD был припаян, больше подходит для начинающих электроники.

Характеристики:

Комплект DSO FNIRSI-138

Тип: не спаянный Набор DIY

Максимальная частота дискретизации в реальном времени: 1Msps

Точность: 12 бит

Глубина буфера выборки: 1024 байт

Аналоговая полоса пропускания: 0-200 кГц

Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)

Входное сопротивление: 1 м

Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)

Режимы соединения: DC / AC / GND

Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)

Напряжение питания: 9 В постоянного тока

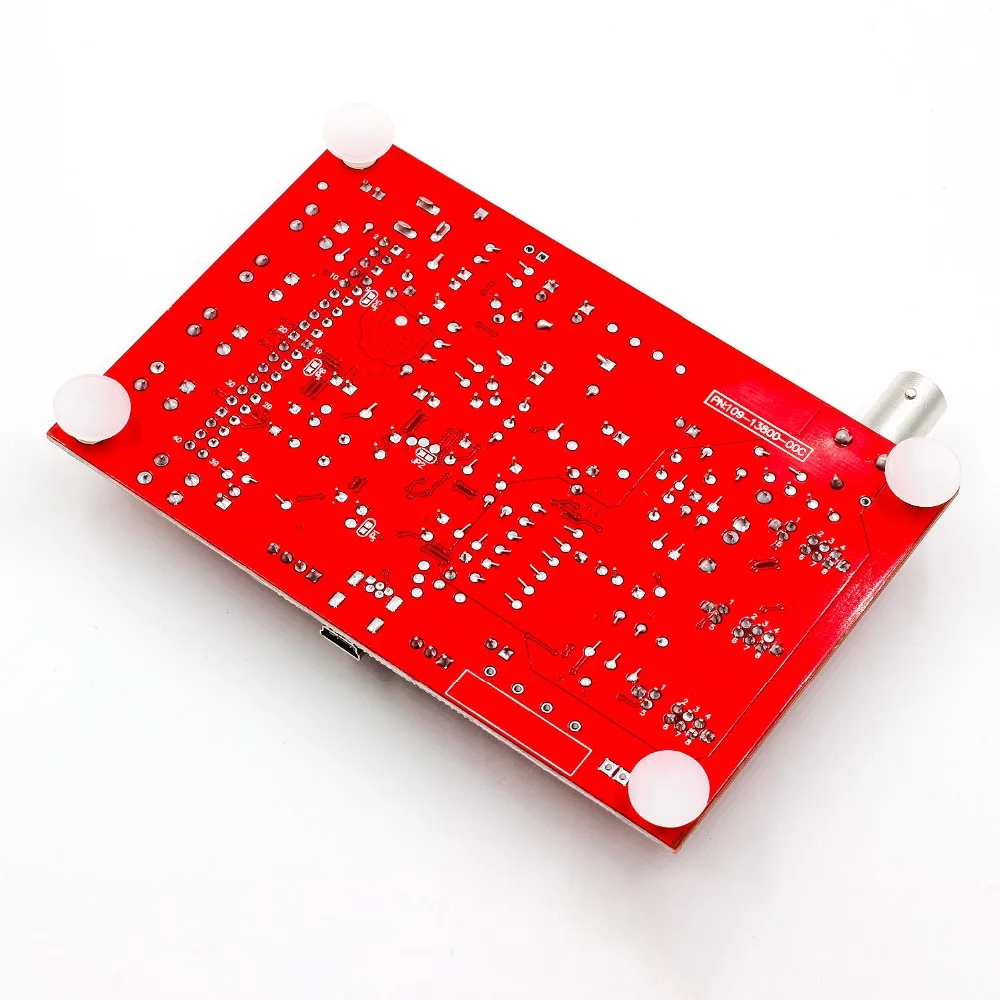

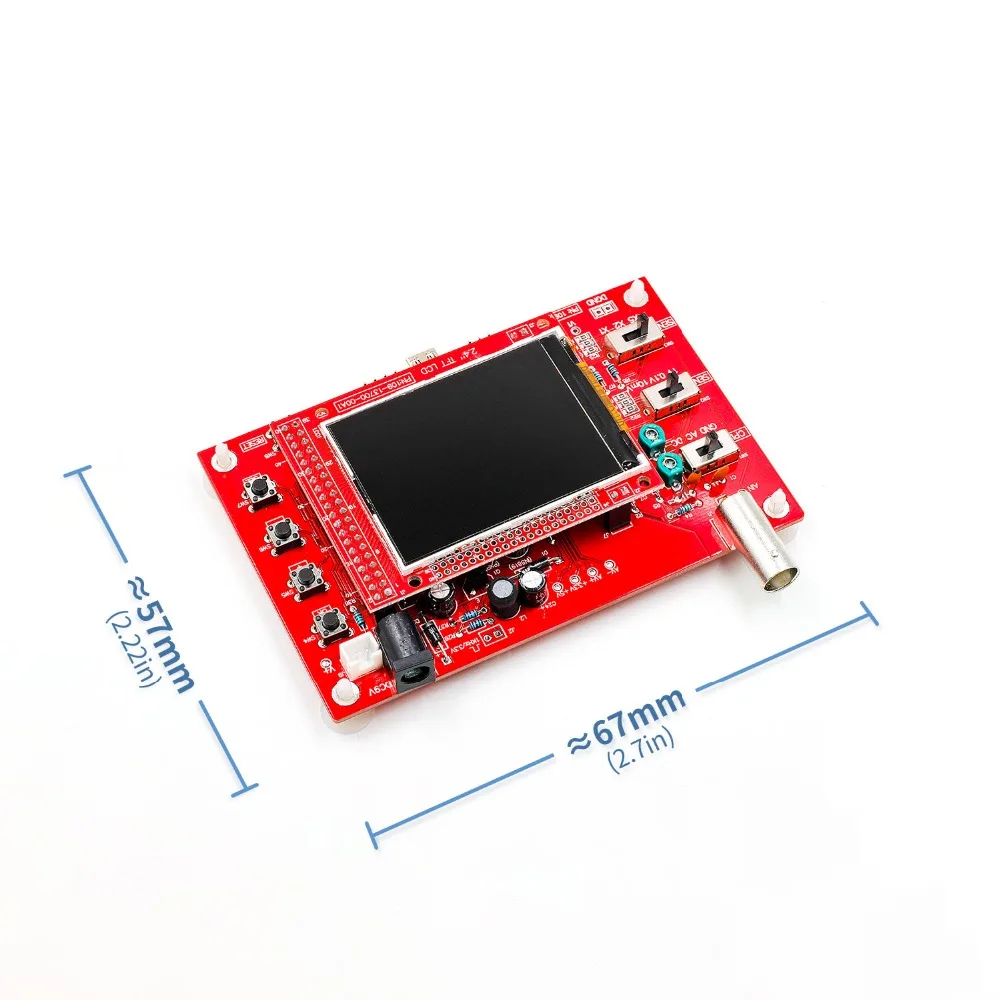

PCB Размеры: 117*76 мм/4,6 * 3in

Размер экрана: 52*40 мм/2*1,57 дюйма

Размер посылка: 18*12,5*3 см/7,08*4,92*1,18 дюймов

Посылка Вес: 119g/4,21 oz

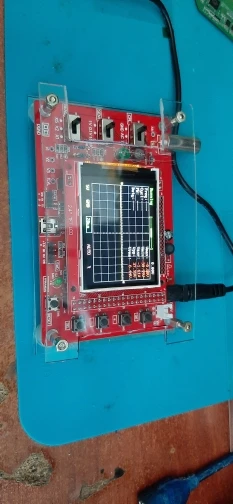

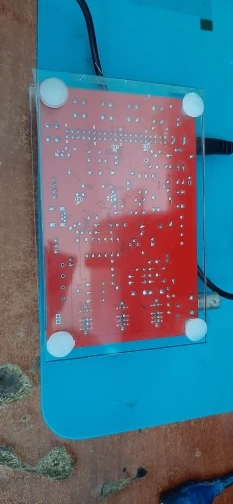

Чехол:

Чехол DIY для осциллографа DSO FNIRSI-138.

Акриловый материал выглядит прозрачным (необходимо снять пленку).

Легко для электронных энтузиастов для сборки.

Вес изделия: 156 г/5,52 унций

Посылка Размеры: 16*10*4 см/6,3*3,94 * 1.57in

Вес посылка: 192 г/6,79 унций

Инструкция по установке на чехол:

https://www.dropbox.com/s/6nleb8lviv4oeia/E1391-Installation%20Instruction.doc?dl=0

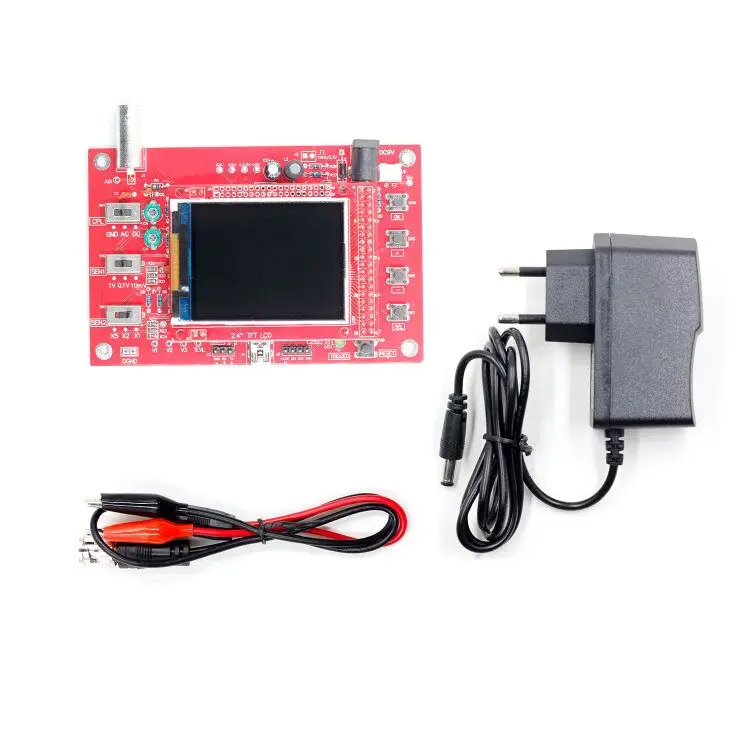

Посылка 1:

Адаптер 1*9 в

1 * DSO FNIRSI-138 паянный комплект осциллографа

1 * зонд

3 * Руководство пользователя (на английском языке)

Посылка 2:

1 *С рисунком «сделай сам»Для DSO FNIRSI-138 осциллографа.

Посылка 3:

1 * P6100 осциллографЗонд
