Комплект цифрового осциллографа, полоса пропускания 200 кГц, частота дискретизации 1 Мвыб.с, осциллограф дюйма, запчасти сделай сам + комплект комбинированных щупов осциллографа

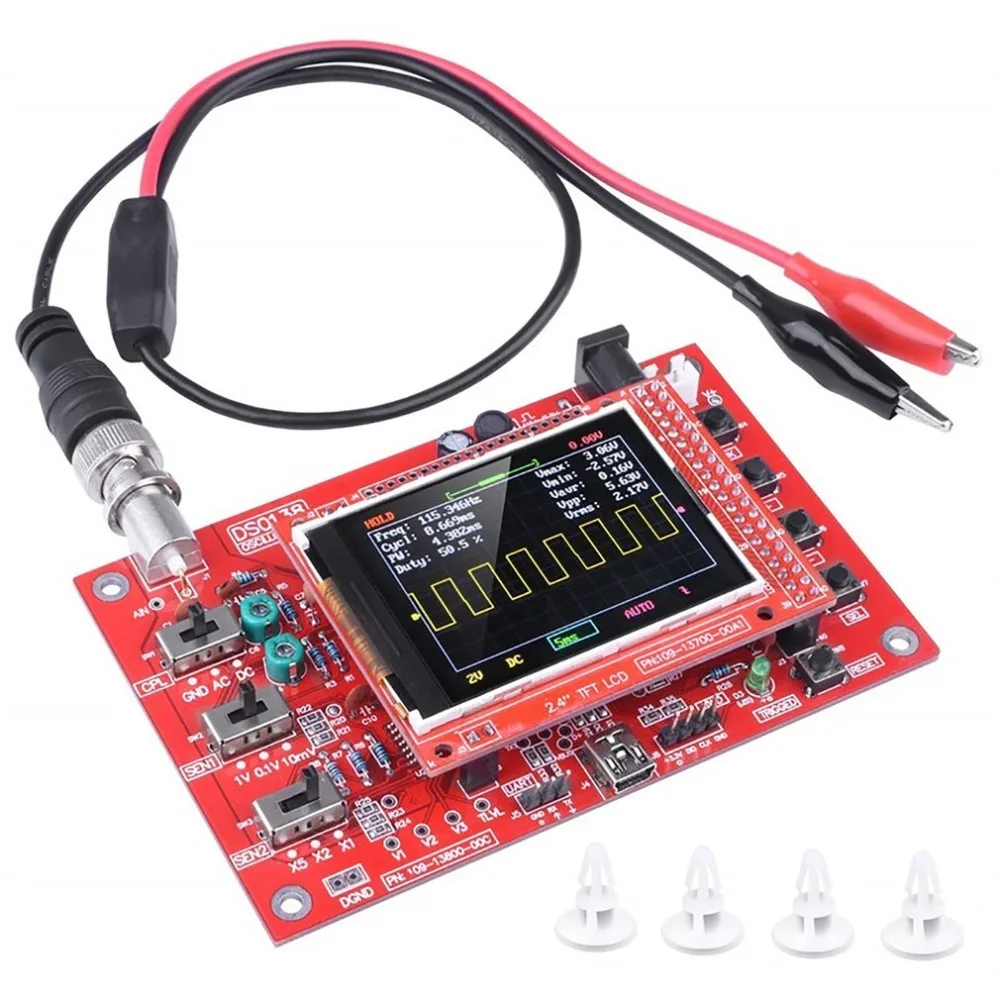

Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения. Особенности:

В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве рукоятки тест Совет по развитию.

Может быть вторичная Разработка на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных. Регулируемое вертикальное смещение, и с инструкциями.

С автоматическим, регулярным и одноступенчатым режимами, легко захватывать форму волны момента.

Доступный триггер подъема или падения края.

Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка).

Может замораживать в любое время дисплей формы волны (функция удержания).

Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала.

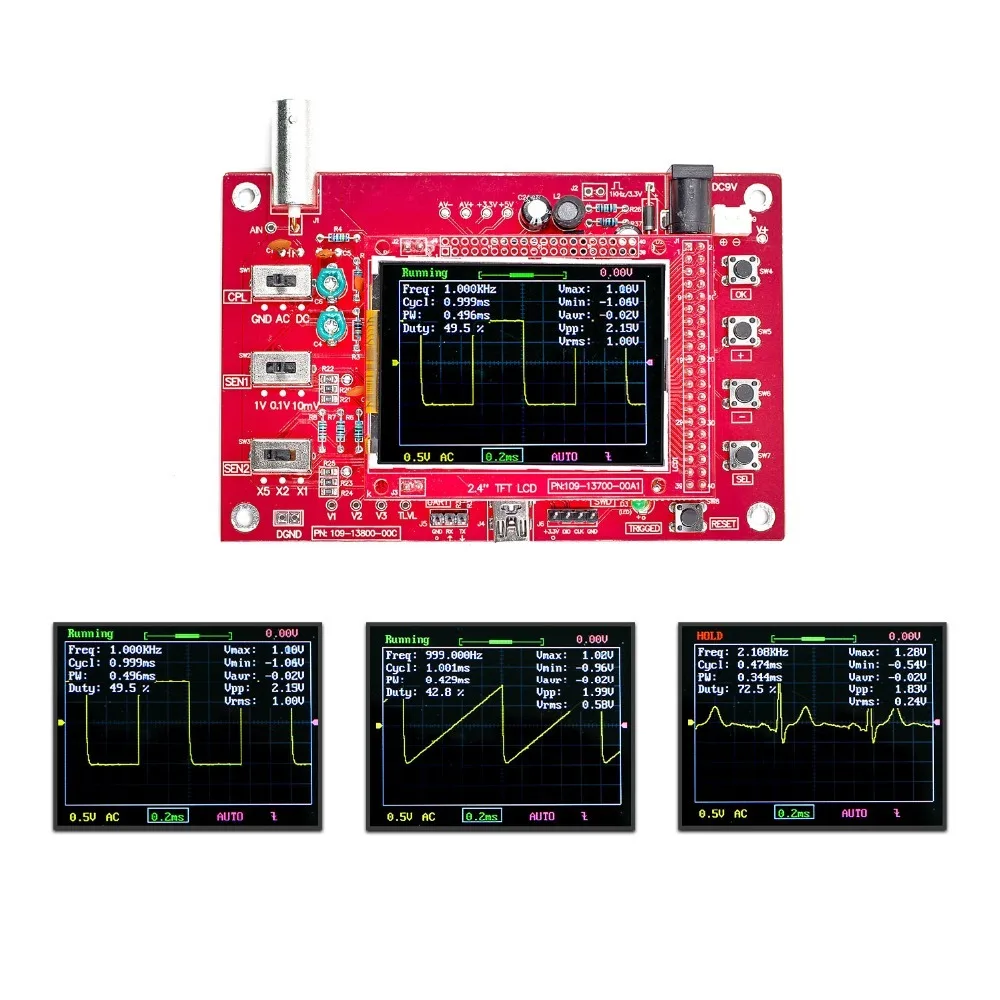

С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент мощности, Макс./мин./AVG./пиковые/виртуальные значения.

Функция хранения сигнала: не потеряет форму сигнала после выключения питания.

Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.

Функция распознавания контроллера TFT. Характеристики:

Максимальная частота дискретизации в реальном времени: 1Msps

Точность: 12 бит

Глубина буфера выборки: 1024 байт

Аналоговая полоса пропускания: 0-200 кГц

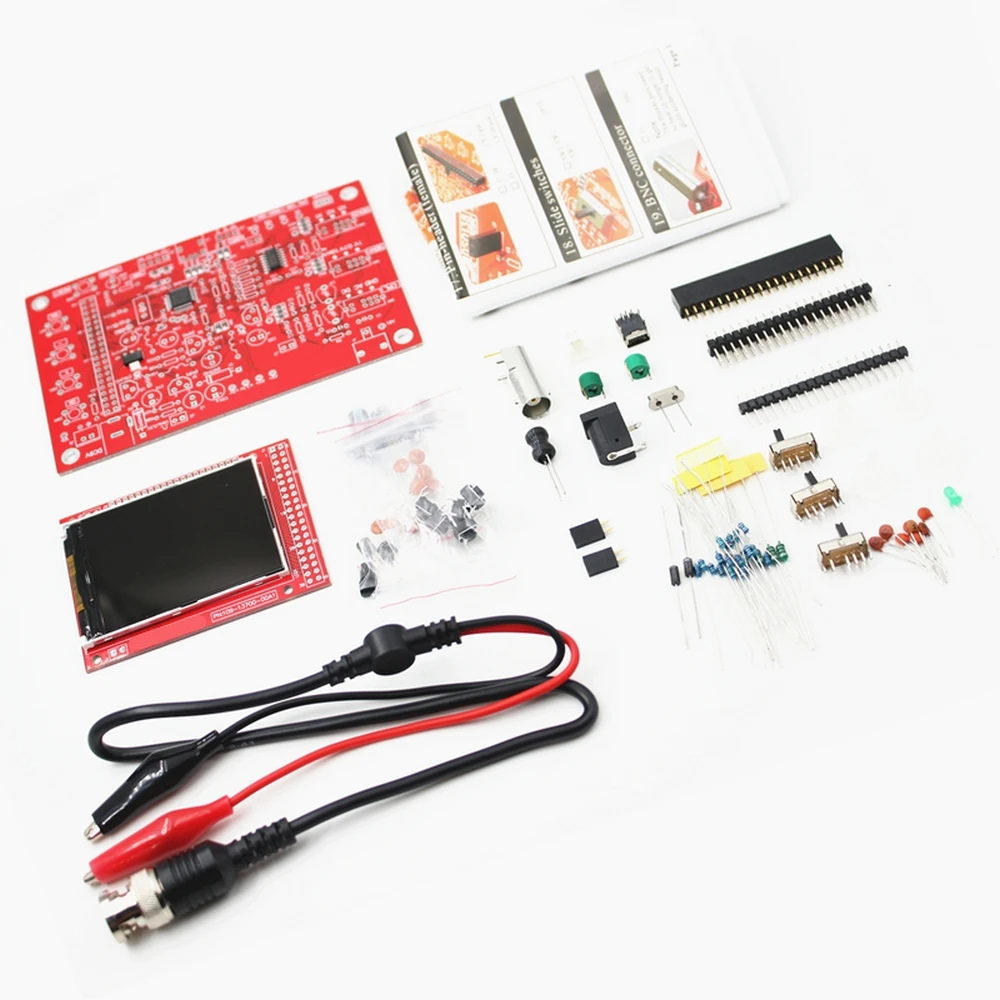

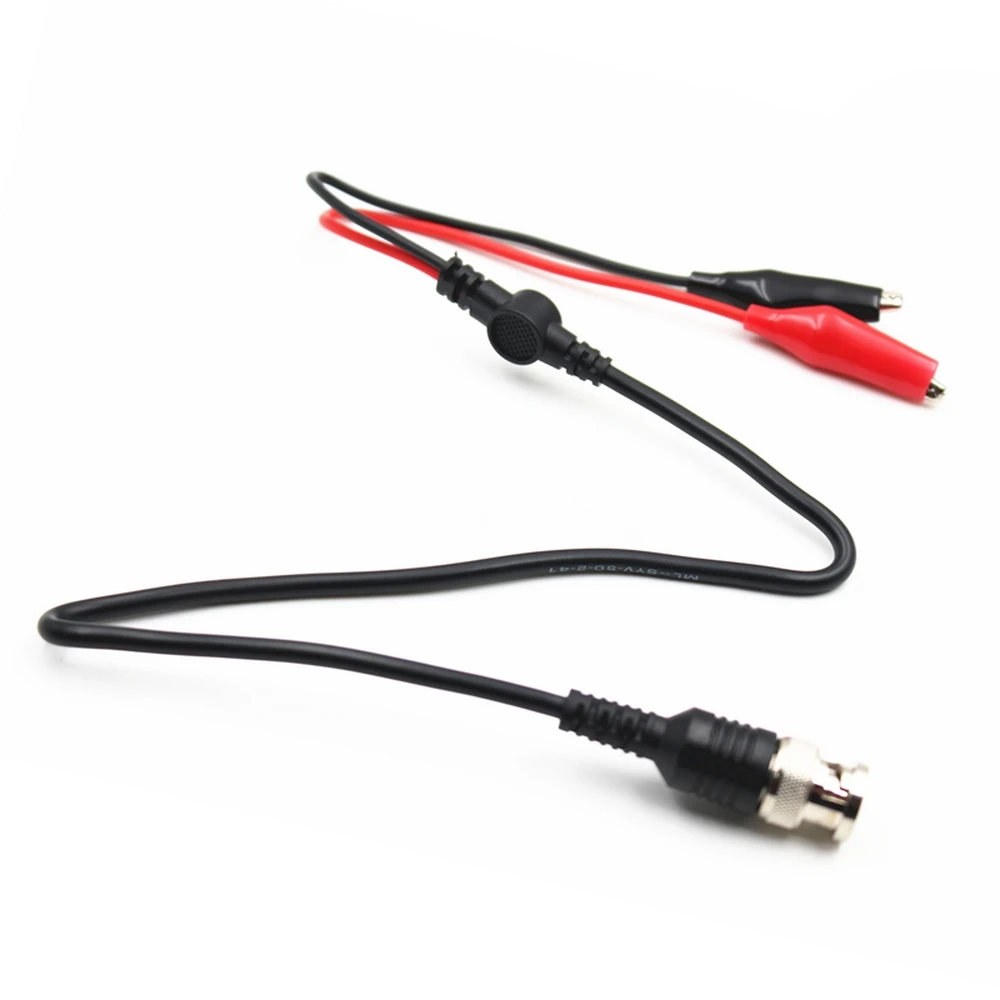

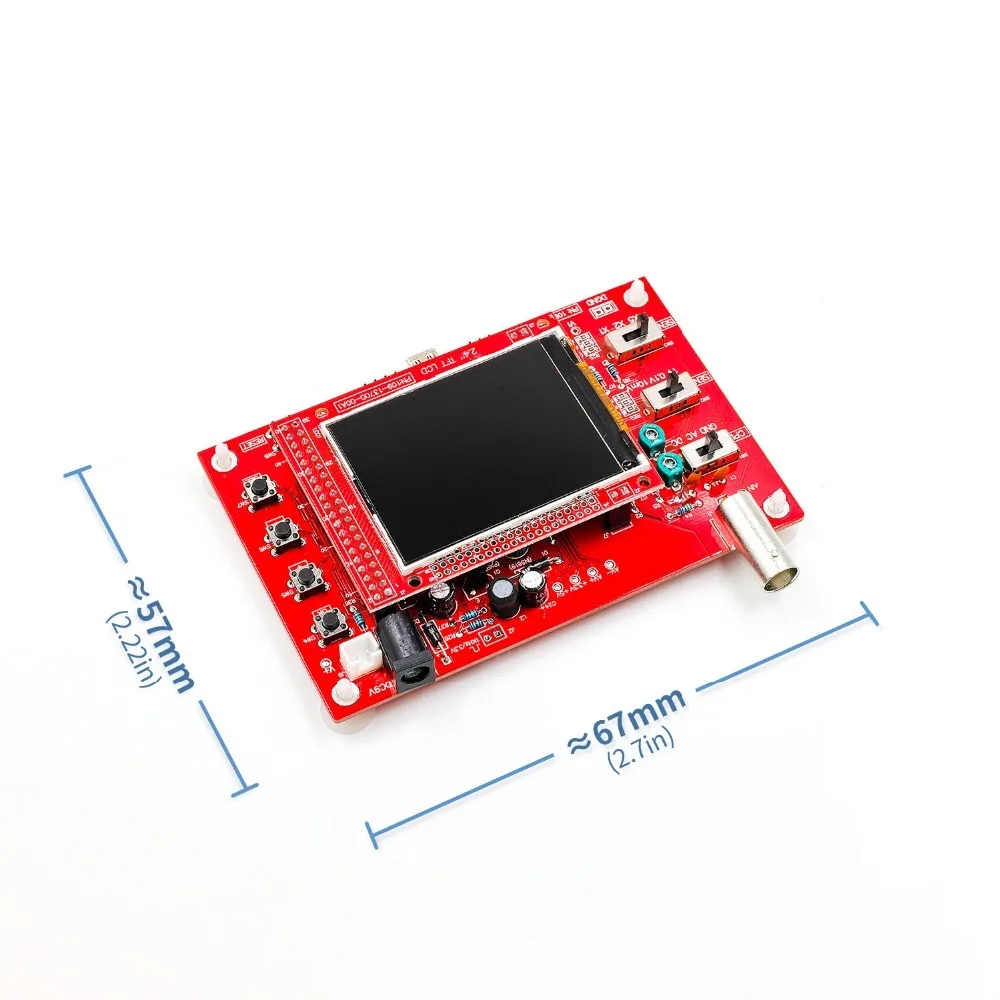

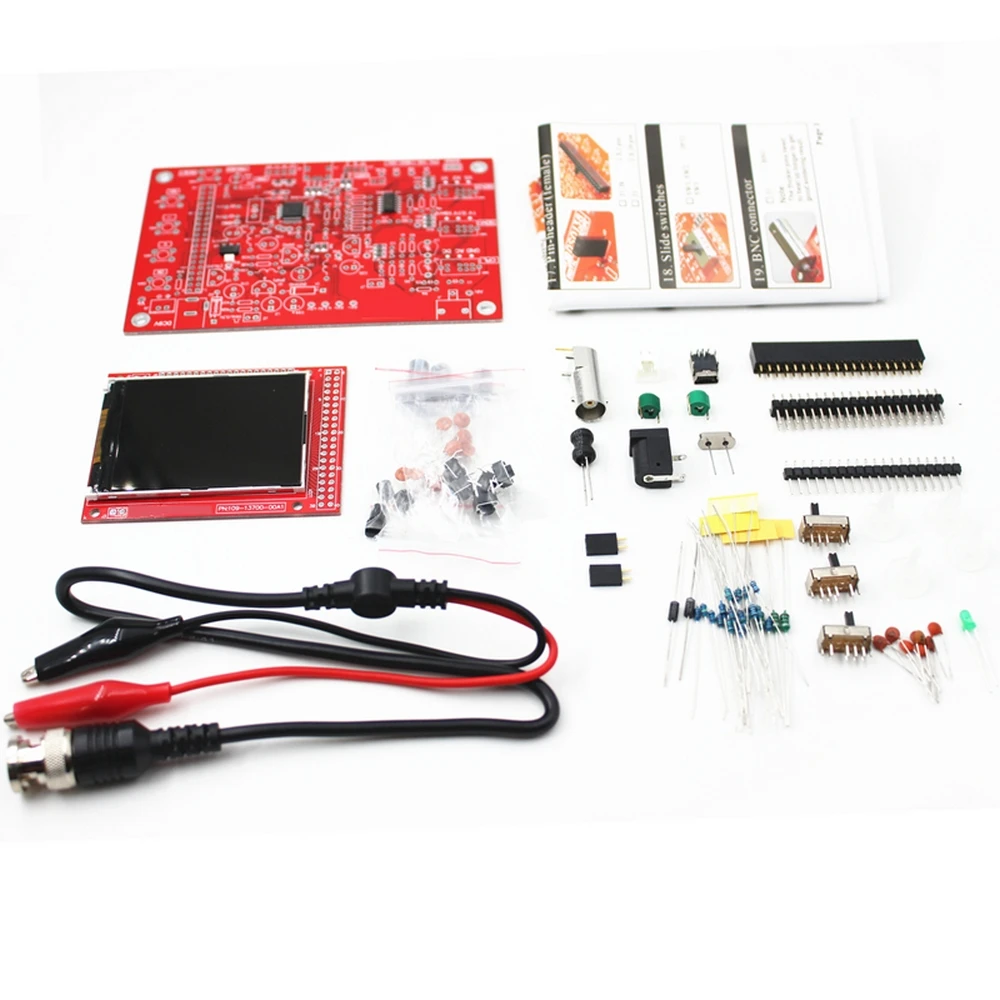

Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ) Входное сопротивление: 1MΩ Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд) Режимы соединения: DC / AC / GND Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ) Напряжение питания: 9 В постоянного тока PCB Размеры: 117*76 мм/4,6 * 3in Размер экрана: 52*40 мм/2*1,57 дюйма Размер посылка: 18*12,5*3 см/7,08*4,92*1,18 дюймов Посылка Вес: 119g/4,21 oz Посылка: 1 * DSO138 DIY цифровой осциллограф комплект 1 * зонд 2 * Руководство пользователя (на английском языке) Примечание:

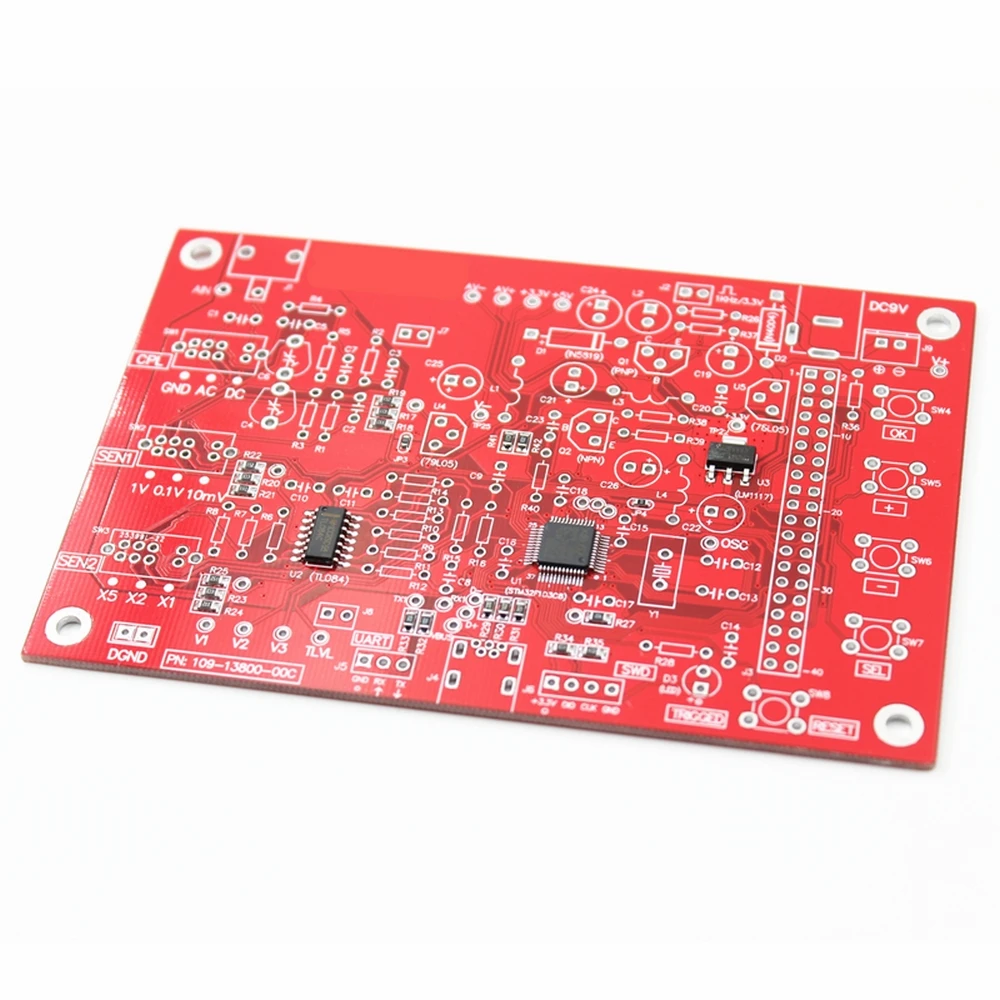

Этот набор DIY еще не припаян!
