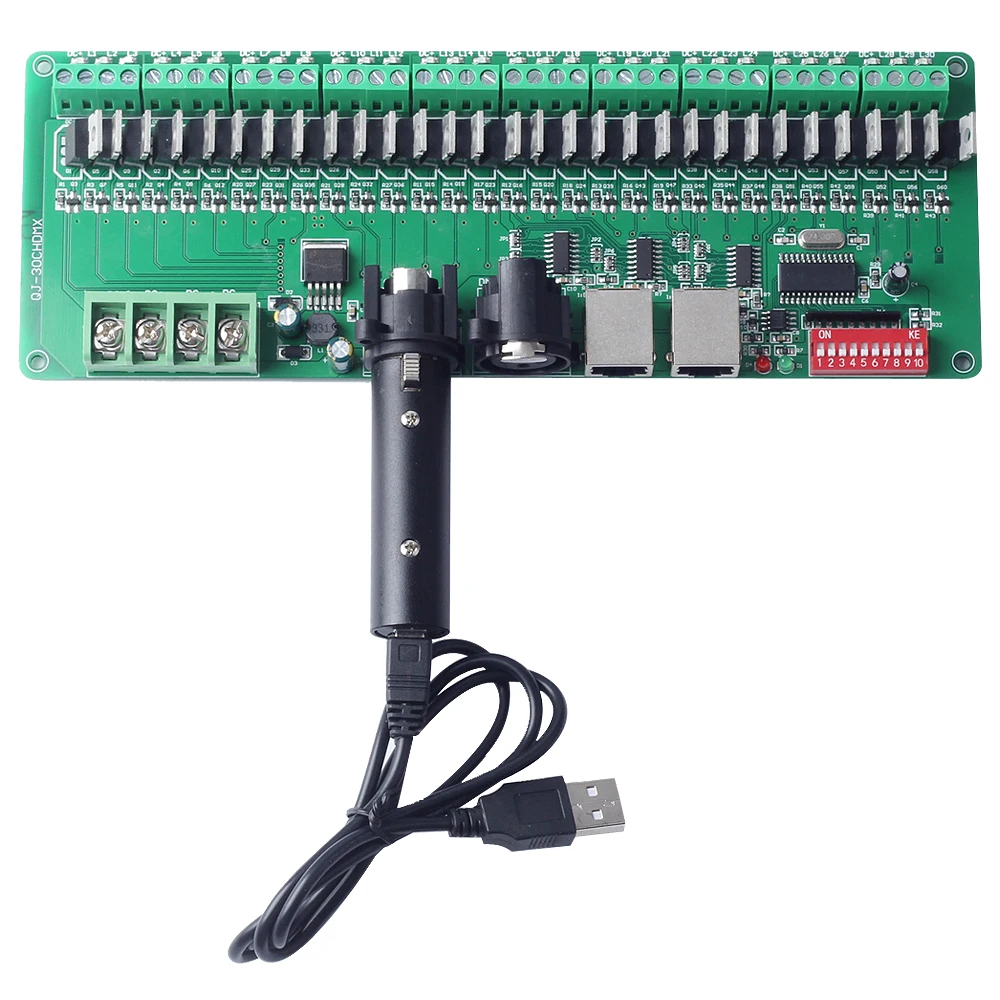

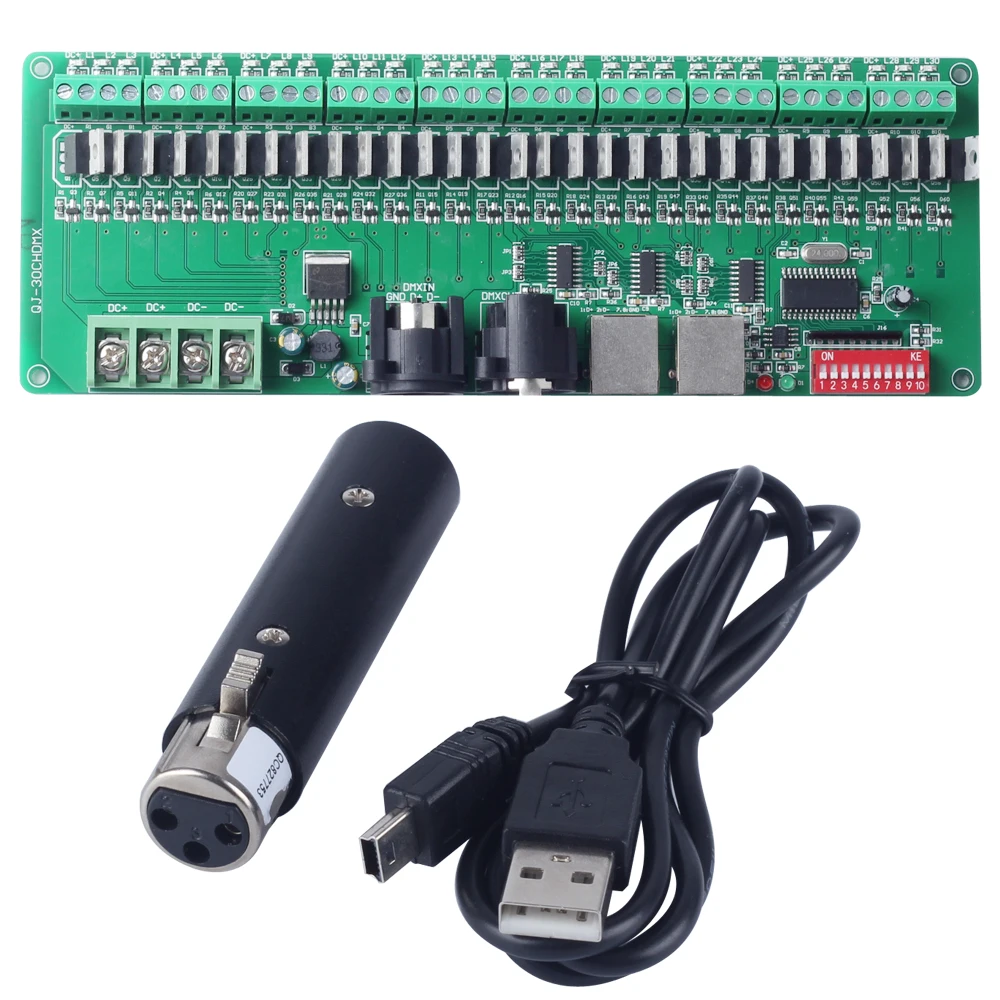

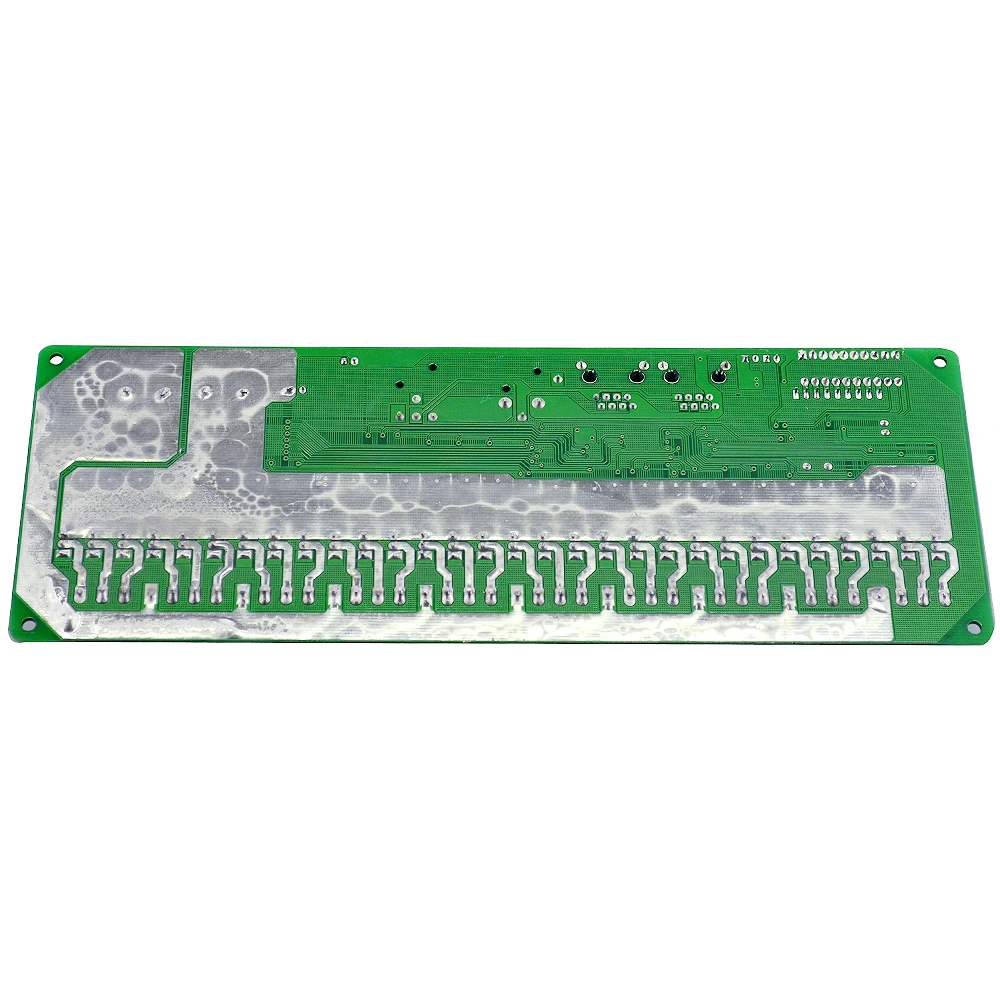

30CH-DMX512 постоянный декодер инструкция по эксплуатации

Мы приветствуем использование 30CH постоянного декодера, который использует передовую технологию микроэлектронного управления. Эта технология меняет Международная мода DMX512/1990 Стандартный цифровой контроль сигналы в аналоговые сигналы управления. Есть 1-30 выходных каналов; Каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 control equipment контролирует общий светодиодный светильник.

Представление продукции:

Входная мощность: DC9V-DC24V

Максимальный ток нагрузки: 2A/CH× 30

Максимальная нагрузка: 720 Вт (12 В) 1440 Вт (24 В)

Выходной серый уровень: 256

Вход сигнала: DMX512/1990

Выходной сигнал: 30 каналов, постоянный ШИМ

Выход DMX : 30 каналов

Стандартный XLR-3 кэроны штепсельной вилки

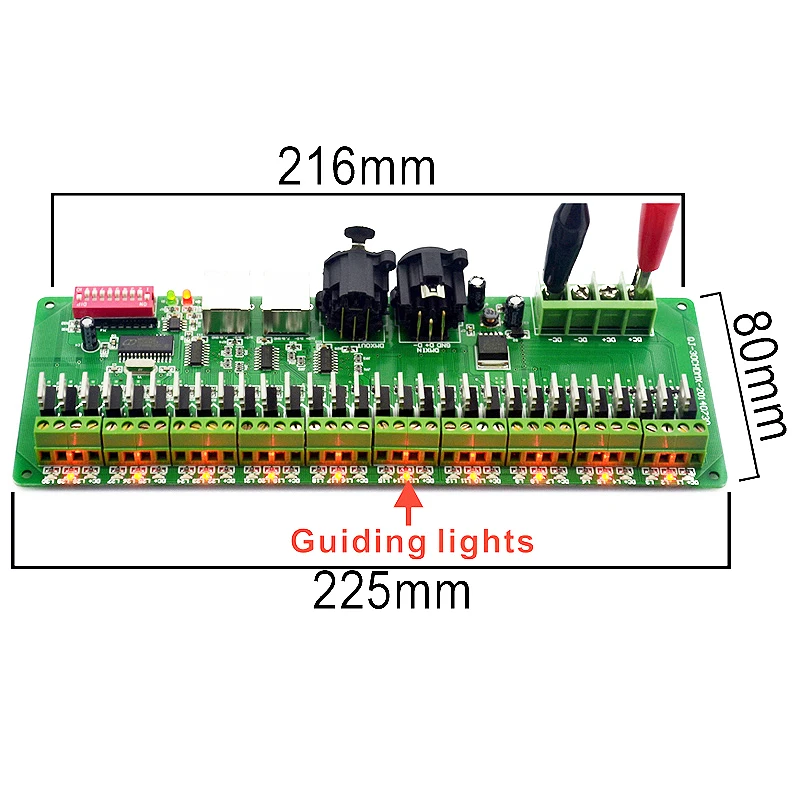

Размер: L225 * W80 * H32

Общий вес: 300 г

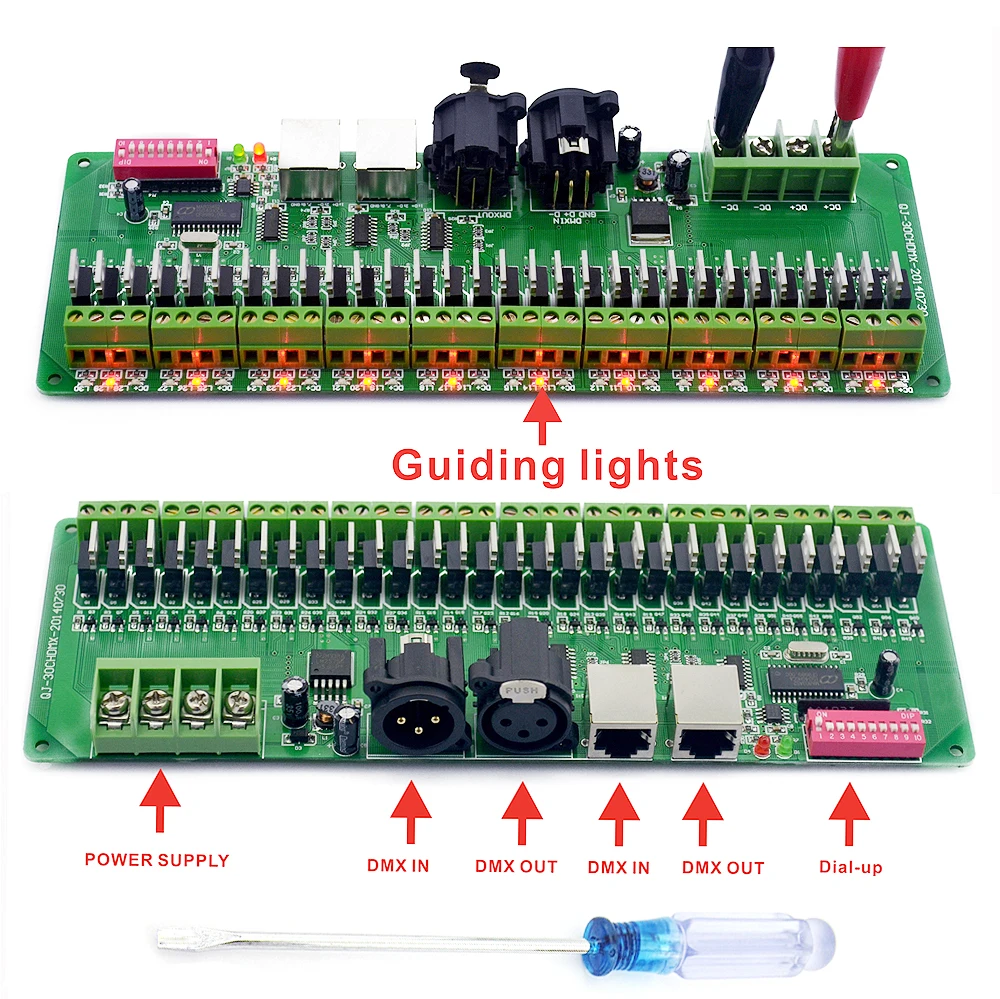

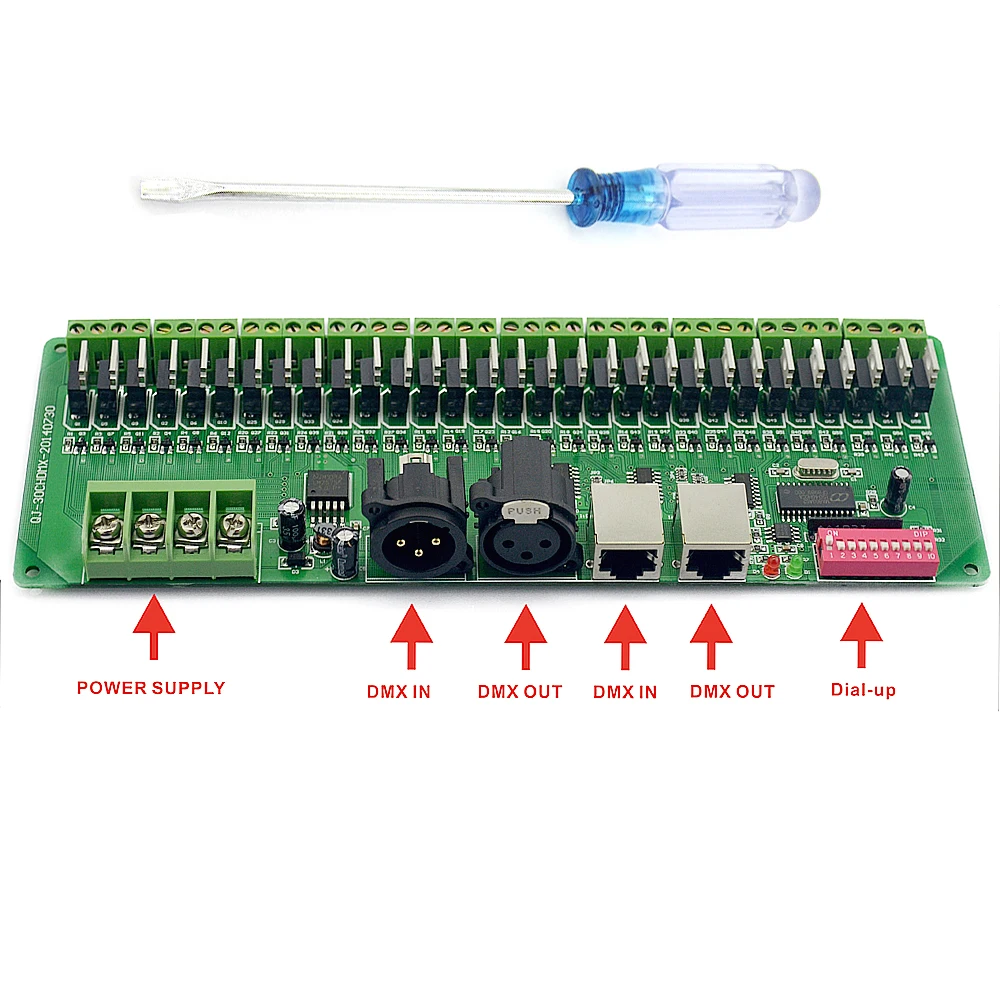

Основные функции:

Есть 30 выходных каналов, возможность подключения к одним или RGB лампам

0-100% выход затемнения, каждый канал 256 уровней серого цвета

Протокол входного сигнала DMX512, адресный код, установленный DIP-переключателями;

Широкий диапазон напряжения постоянного тока DC9V ~ DC24V;

Каждый день занимает 30 DMX-адресов.

Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями для скорости изменения



Декодер для использования:

Примечание: FUN = OFF (десятое переключение кода) означает принять Режим сигнала DMX512

Первые настройки Адреса DMX:Набор декодеров, адрес бит с помощью переключателя кодирования, из которых 1-9 предназначен для установки стартового адреса переключателя цифрового кода двойной DMX512, первый-самая низкая позиция,

В 9-ом-это самый большой размер, указанный в адресном коде, который может быть установлен на 255.

DMX512 start адресный код-это сумма переключателей 1-9, в то же время поверните нижнюю часть кодового переключателя (ON set to "1"), затем стоимость бит может быть получить; Кодовый переключатель

(Установите значение «0»), значение бит-0.

Пример 1:Согласно приведенной ниже таблице 1, адрес запуска DMX512 установлен на 38, кодируя номер. 6,3,2 позиции на циферблате переключателя на «1», другие имеют значение «0», затем сумма кода переключателя 1-9 составляет

32 + 4 + 2, это адрес запуска DMX512 38

Схема 1

Пример 2:

В качестве схемы 2, адрес запуска DMX512 установлен на 388, кодирует переключатель № 2,3,6,8 на «1», другие имеют значение «0», затем сумма переключателя 1-8, значение кода 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

Схема 2

Инструкция по эксплуатации для автоматического эффекта



Примечание: Это будет автоматический режим работы, когда переключатель No. 10 будет выключен.

Выбор эффектов (кнопка переключения № 1 на № 4):

1, Push No.1: Автоматическая езда на велосипеде.

2, Push No. 2: семь цветов, изменение цикла.

3. Пуш-ап № 1 и 2: RGB выцветает и выцветает

4. Push No.3: Severn color jumping

5. Нажмите № 1 и 3: RGB jumping.

6. Пуш-ап № 2 и 3: красный цвет.

7. № 1, 2 и 3: зеленый цвет.

8. Пуш-ап № 4: синий цвет.

9. Пуш-ап № 1 и 4: желтый.

10: пуш-ап № 2 и 4: фиолетовый.

11. Push No.1, 2 и 3: Cyan.

12. Пуш-ап № 3 и 4: белый

13. Пуш-ап № 1, 3 и 4: семь цветов, постепенно меняются и прыгают.

14. Пуш-ап № 2, 3, rgb-цвет, плавное изменение цикла и прыжки.

15. Нажмите № 1, 2, 3 и 4: семь цветов, прыжки rgb-цветов.



Выбор скорости (кнопка переключения № 5 на № 8)

1. Пуш-ап No.5: 0,5 во-вторых. 2. Push No.6: 1 секунда. 3. Нажмите с силой, No.7: 1,5 во-вторых. 4. Нажмите № 8: 2 секунды.



Схема подключения системы:

План один: DMX512 консоль, 30 каналов, DMX декодер





План 2: ПК DMX512 консоль, USB DMX контроллер, 30 каналов DMX deocder



Установка Примечания:

1 Этот вид контроллер работает только при DC9V-24V, что обеспечивается соответствует управляемый основного питания, в противном случае контроллер будет поврежден.

2 кабель UTP соединен рука об руку для того, чтобы сделать кабель, когда два или более контроллера подключены.

3. Источник питания должен быть выключен при подключении электрических проводов, и его можно включить до тех пор, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение.

4. Контроллер должен работать в условиях, когда он хорошо вентилируется, сухой, не подвержен коррозии, не воспламеняющийся газ и ржавчина.

5. Пожалуйста, регулярно проверяйте Проводные соединения, чтобы провода состаренных, ржавчины и поврежденных изоляционных прокладок могли быть своевременно заменены

Простое Устранение неполадок и техническое обслуживание:

Симптомов

Причина анализа

Раствор



Нет освещения

1, без питания

2, неправильное подключение провода

3, настройка защиты питания

1, проверьте источник питания

2, Проверьте проводное соединение

3, проверьте сбой питания, включите снова

Красный светильник с индикацией, зеленый светильник с индикацией не мигает

Не сделали dip-переключатель или dip-переключатель не в правильном

Следуйте инструкциям, чтобы сбросить dip-переключатель

В светильник цвет не показано корректно

1.RGB светодиодный не подключен правильно

2.Dip-переключатель находится не в правильном месте

1, Повторное подключение RGB и провода

2, сброс dip-переключателя

Не может быть

Синхронизация

1, кабель RJ45 не подключен или не поврежден

2, мастер и подчиненный контроллер, настраивающий сбой, набор эффектов slaver dip switch

1, повторное подключение кабеля RJ

2, сбросить мастер и подчиненный контроллер, чтобы убедиться, что только один мастер

Яркость светодиода по-разному подходит для начала и конца

1, Выходная линия слишком длинная

2, диаметр провода слишком тонкий

3, работа от перегрузки

1, используйте кольцевой Электрический источник или короткую цепь

2, рассчитает электрический ток, изменить сильный провод

3, изменение мощности или увеличение контроллера
