DMX декодер 30 каналов RGB светодиодные ленты драйвер DMX 512 без пластиковой коробки контроллер DC 9V- 24V DMX512 диммер
CHINLY ELECTRONIC TECHNOLOGY CO.,LTD - Надежность 96.5%
Более 2994 подписчиков, дата открытия магазина 20.12.2010
- Положительные оценки: 98% (450)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 07.09.2024
0 Отзывов
1 Заказов
Видео продукта, пожалуйста, нажмите ссылку:Youtu. be/eXl1rjl4RjA(Скопируйте ссылку в браузер)

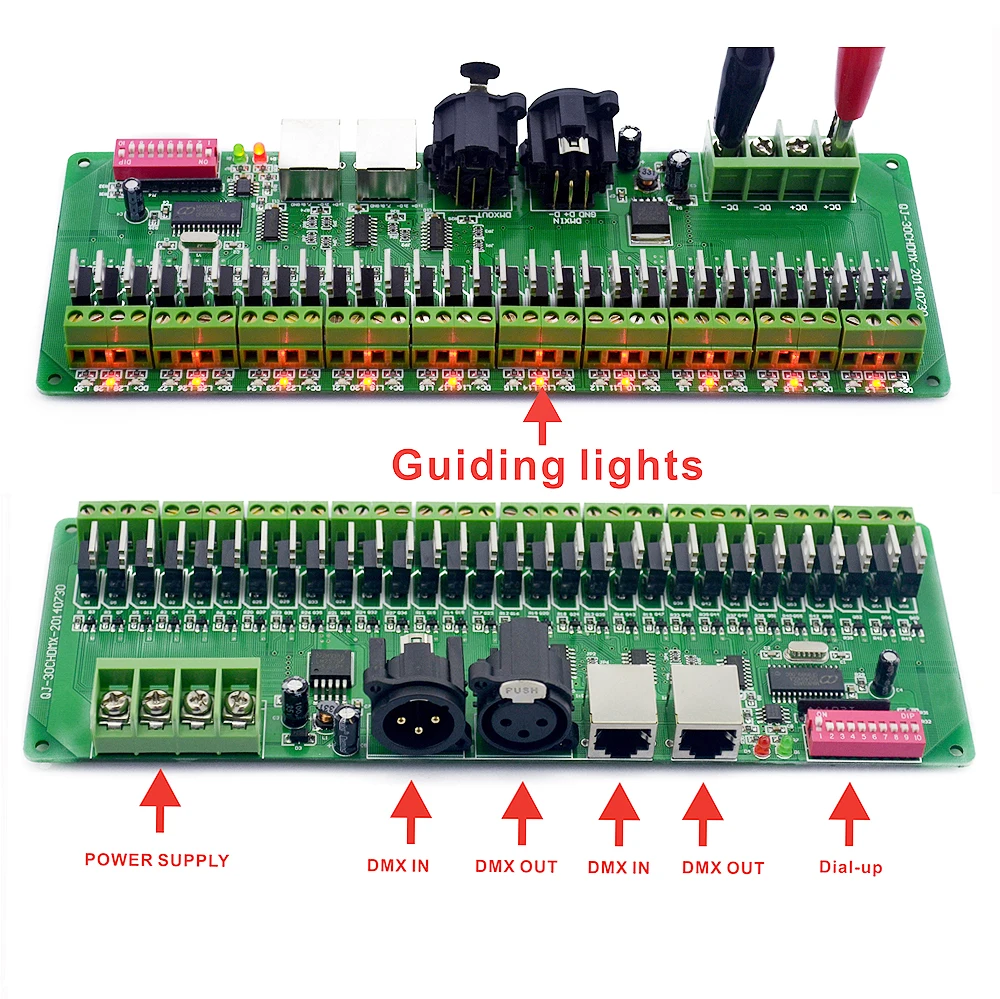

Демонстрация товара:
Инструкция по эксплуатации постоянного декодера 30CH-DMX512

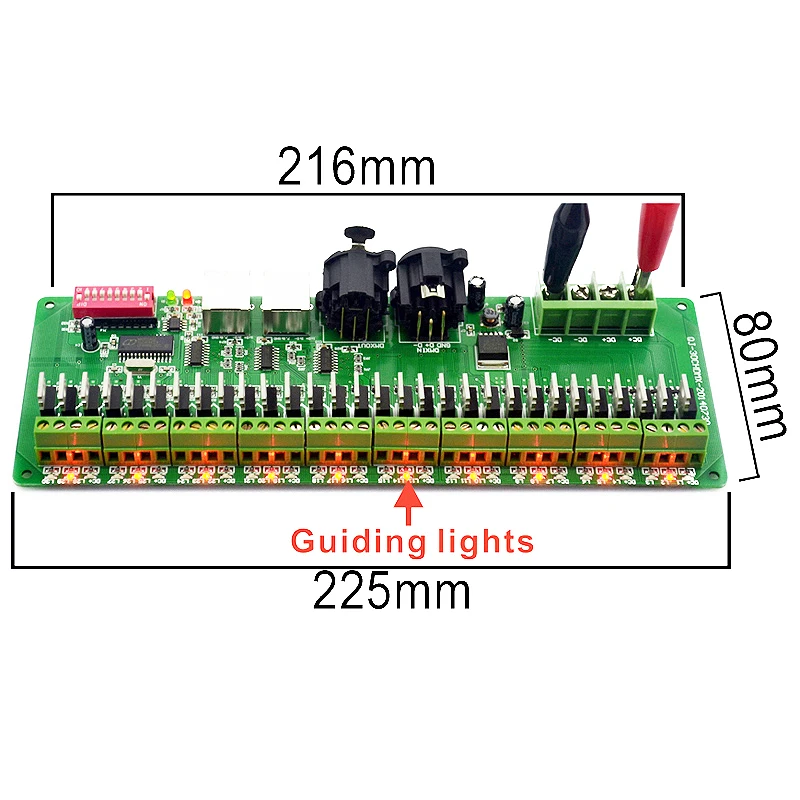

Добро пожаловать в Использование постоянного декодера 30CH, который использует передовую технологию микроэлектронного управления. Эта технология преобразует стандартные цифровые управляющие сигналы международной моды DMX512/1990 в аналоговые управляющие сигналы. Есть 1 ~ 30 выходных каналов; Каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда контрольное оборудование DMX512 управляет общим светодиодным освещением. Характеристики продукции: Входная мощность: DC9V-DC24V Максимальный ток нагрузки: 2A/CH× 30 Максимальная мощность нагрузки: 720 Вт (12 В) 1440 Вт (24 В) Выходной уровень серого: 256 Входной сигнал: DMX512/1990 Выходной сигнал: 30 каналов постоянного ШИМ Выход DMX : 30 каналов Стандартная вилка XLR-3 caron ШИМ: 650 Гц Размер: L225 * W80 * H32 Вес брутто: 300 г Основные функции: Есть 30 выходных каналов, можно подключаться к одиночным или RGB лампам Выход затемнения 0-100%, каждый канал 256 уровней серого Международный стандарт входного протокола DMX512, адресный код, установленный DIP-коммутаторами; Широкий вход постоянного тока 9 В ~ 24 В постоянного тока; Каждый занимает по 30 адресов DMX. Декодер поставляется с 16 режимами тестирования, 16 уровнями скорости изменения Использование декодера:
Примечание: FUN = OFF (переключение десятого кода вверх) означает принятие режима сигнала DMX512
Первые настройки Адреса DMX:
Набор декодеров адресный бит с помощью переключателя кодирования, из которых 1-9 предназначен для настройки начального адреса переключателя двоичного числового кода DMX512, первый-это самая низкая позиция,
Девятый-это highestBit адресного кода, который может быть установлен на 255.
DMX512 стартовый адресный код-это сумма переключателей 1-9, в то же время поворот нижней стороны кодового переключателя (при установке на «1»), затем можно получить значение бита; Переключатель кодирования
Вверх (установить в "0"), значение бита равно 0.
Пример 1:
Как показано на следующей схеме 1, начальный адрес DMX512 установлен в 38, кодирование No. 6,3,2 положения на наборе переключателя «1», другие устанавливаются на «0», затем сумма кода переключателя 1-9 составляет
32 + 4 + 2, это начальный адрес DMX512 38
Схема 1
Пример 2:
Так как на схеме 2, начальный адрес DMX512 установлен на 388, кодирование номера 2,3,6,8 переключатель на «1», остальные-на «0», тогда сумма кода переключателя 1-8 равна 4 + 128 + 256 = 388,
Это начальный адрес DMX512 388.
Схема 2
Инструкция по эксплуатации для эффекта автомата
Примечание: будет автоматический режим работы, когда переключатель № 10 будет выключен.
Выбор эффекта (кнопочный переключатель № 1 в № 4):
1. Нажмите № 1: автомат на велосипеде.
2. Нажмите № 2: семицветная постепенная смена цикла.
3. Нажмите № 1 и 2: RGB исчезает и исчезает
4. Нажмите № 3: Северный цвет прыгает
5. Нажмите № 1 и 3: прыжки RGB.
6. Нажмите № 2 и 3: красный цвет.
7. Нажмите № 1, 2 и 3: зеленый цвет.
8. Нажмите № 4: синий цвет.
9. Нажмите № 1 и 4: желтый.
10: Нажмите № 2 и 4: фиолетовый.
11. Нажмите № 1, 2 и 3: голубой.
12. Пуш-ап № 3 и 4: белый.
13. Нажмите № 1, 3 и 4: семицветное постепенное изменение цикла и прыжки.
14. Push No.2, 3 и rgb-постепенное изменение и прыжки цветового цикла.
15. Push No.1, 2, 3 и 4: прыжки семи цветов и прыжки rgb-цветов.
Выбор скорости (кнопочный переключатель № 5 в № 8)
1. Нажмите № 5: 0,5 секунды. 2. Нажмите № 6: 1 секунда. 3. Нажмите № 7: 1,5 секунды. 4. Нажмите № 8: 2 секунды.
Схема для подключения системы:

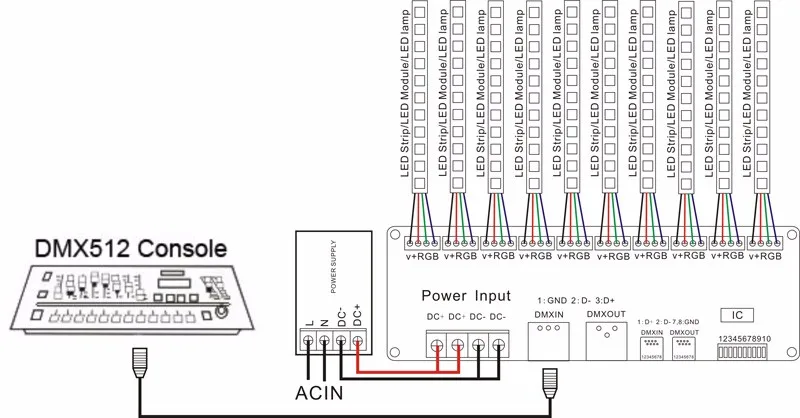

План один: DMX512 консоль + 30CH DMX deocder

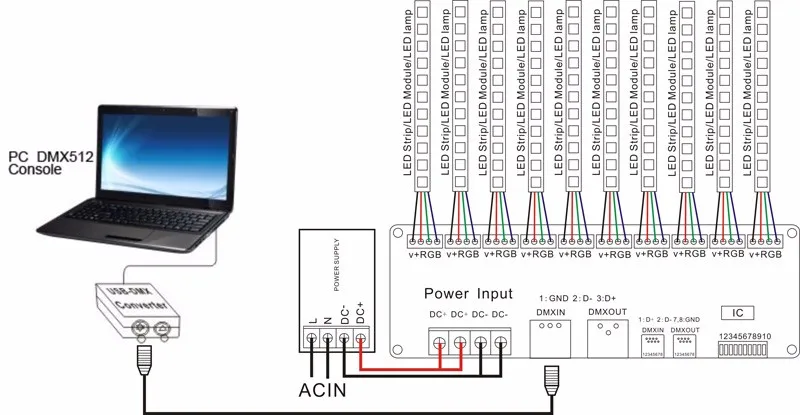

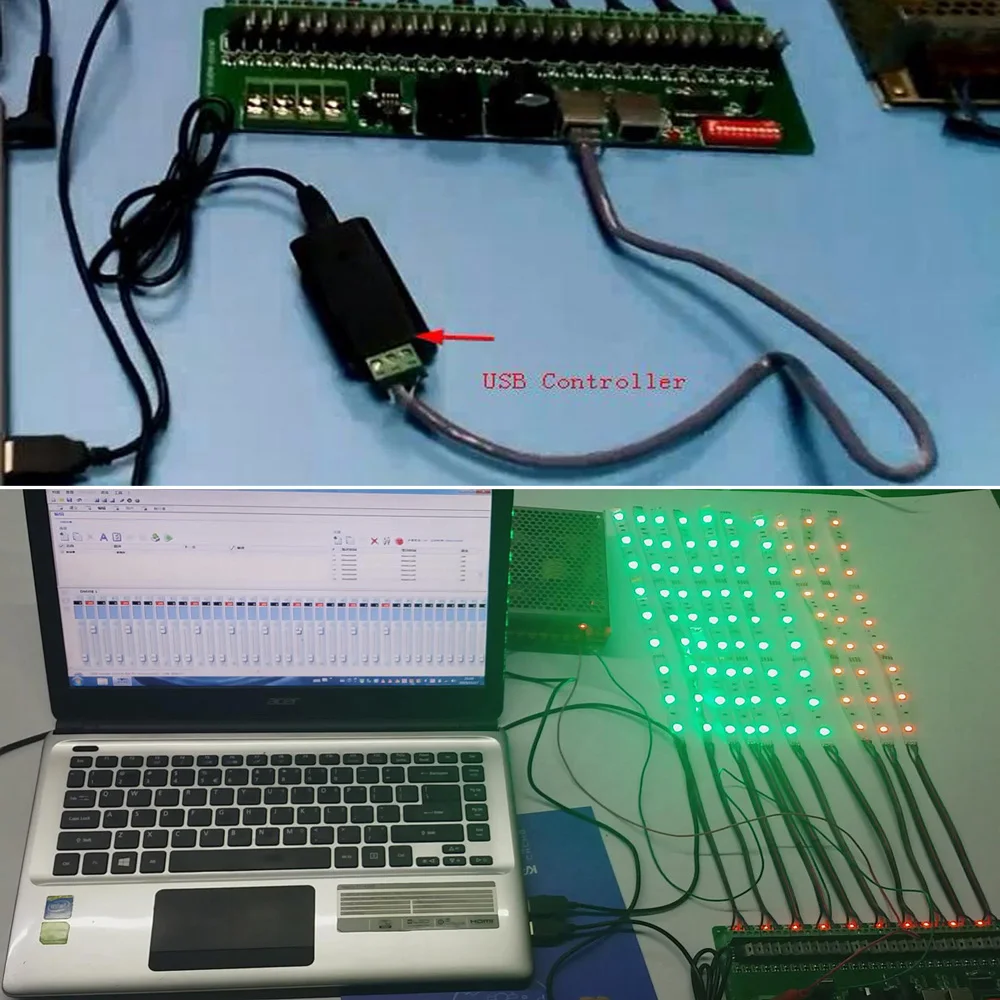

План два: ПК DMX512 консоль + USB DMX контроллер + 30CH DMX deocder

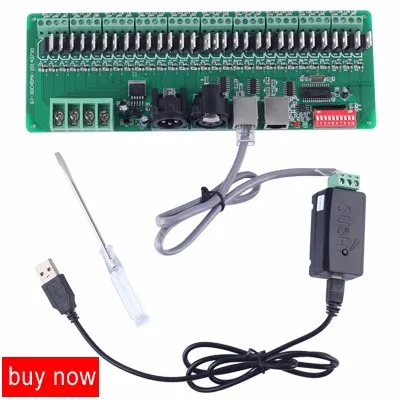

Если вам нужен компьютер для управления, мы предлагаем приобрести наш USB DMX контроллер, мы тестируем нашу продукцию на основе контроллера этой компании.
