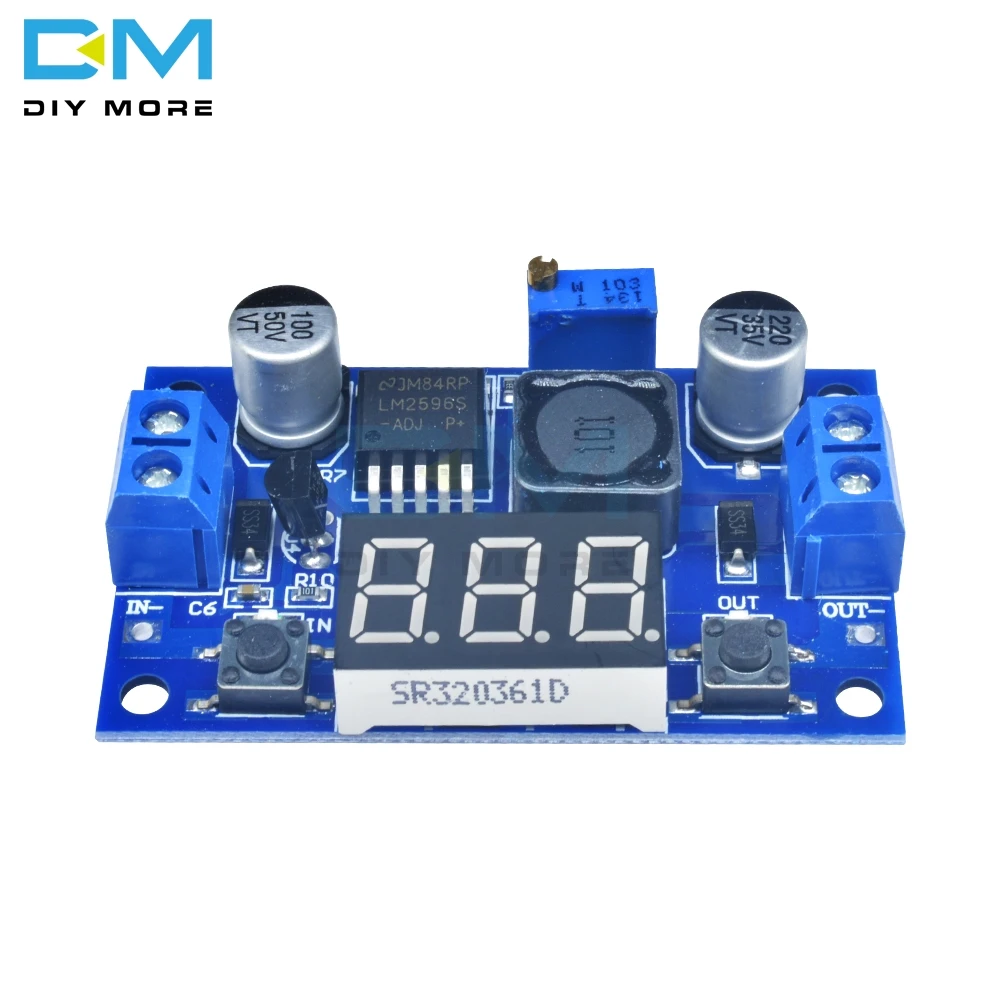

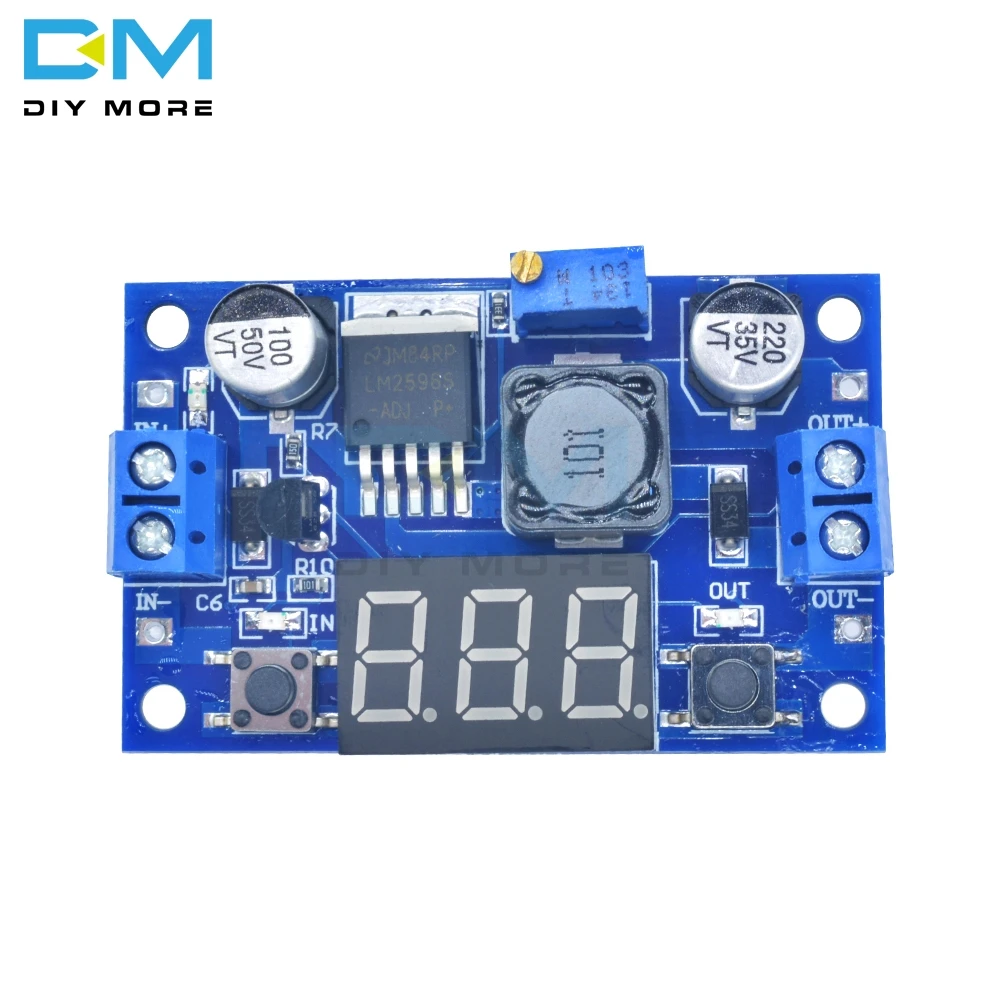

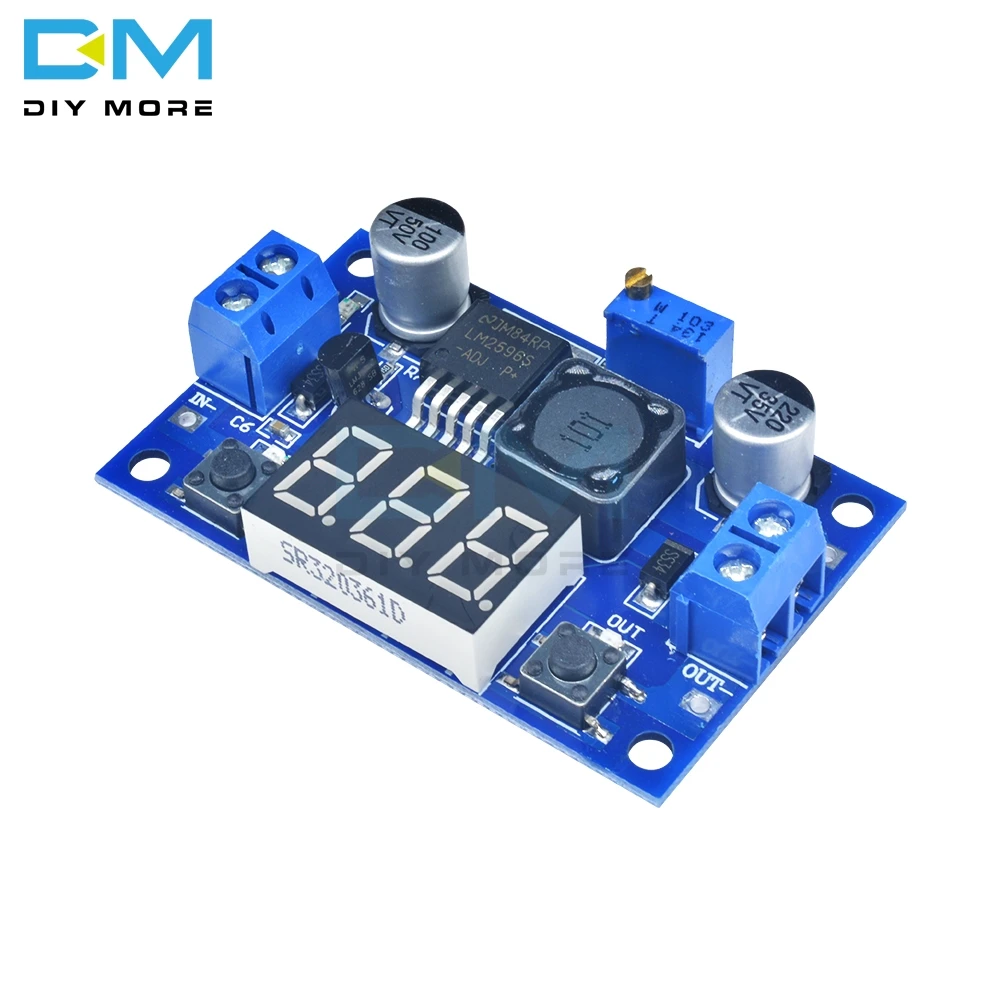

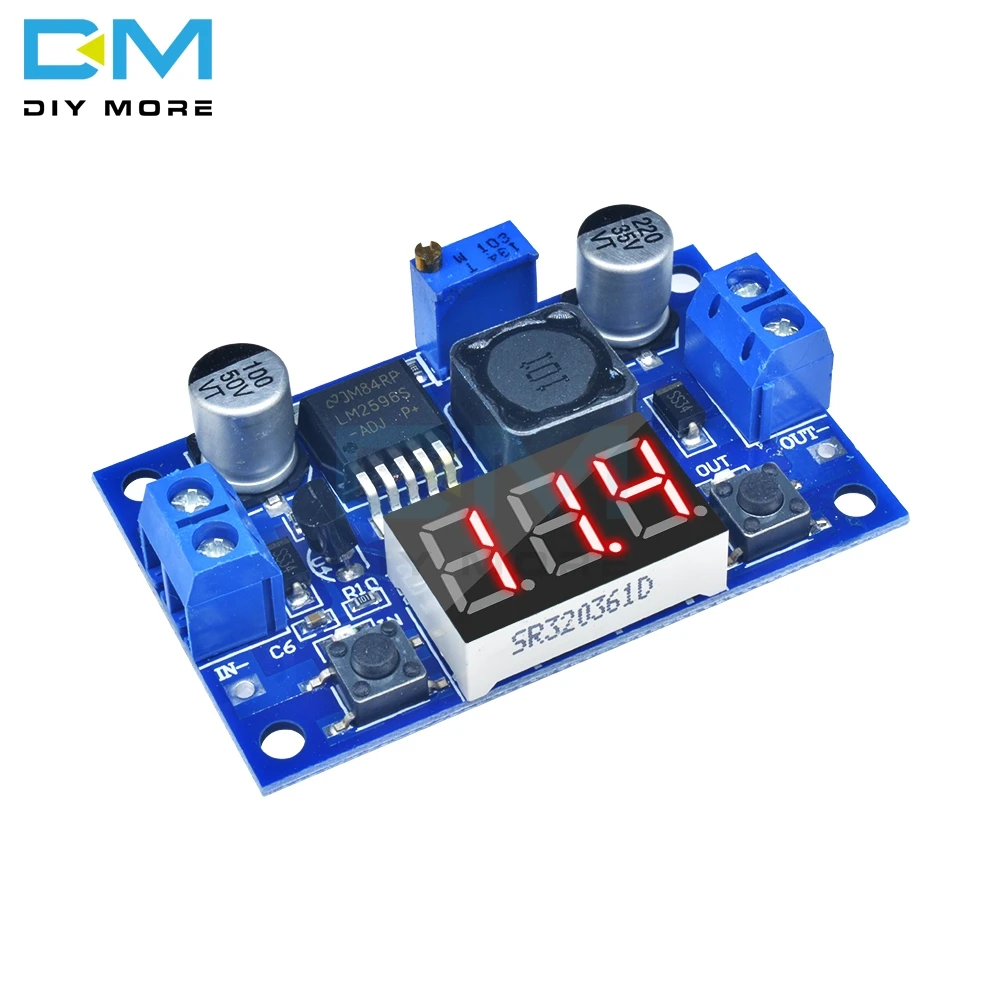

Понижающий модуль преобразователя Напряжения LM2596, светодиодный цифровой вольтметр с дисплеем, регулируемая плата, DC-DC, 2 А, защита от короткого замыкания

Особенности

1. Диапазон входного напряжения: 440 В постоянного тока

2. Диапазон выходного напряжения: 1,25-37VDC регулируемый

3. Выходной ток: 2А

4. Диапазон вольтметра: от 0 до 40 в, погрешность ± 0,1 в

5. Защита от обратной полярности на входе

6. Встроенная функция защиты от короткого выхода

7. Встроенная функция теплового отключения

8. Д x Ш x В = 6,1*3,4*12 см

9. Вес: 22 г

10. Светодиодная цифровая вольтметровая трубка, Точность регулируется функцией, может быть направлена на ваш многометрорегулируемый с точностью.

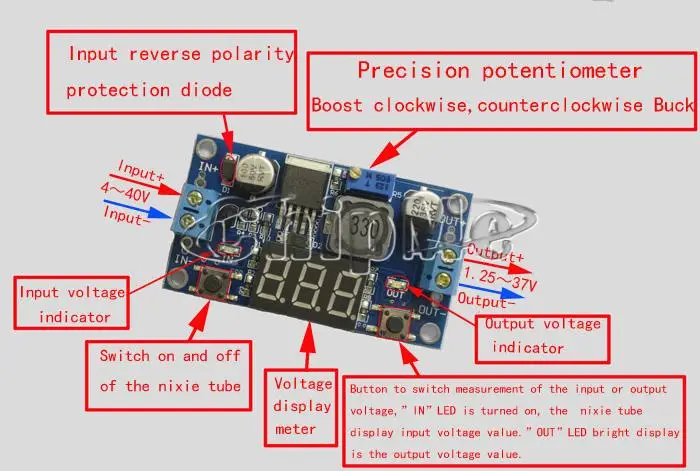

11. Нажмите правую клавишу, чтобы на дисплее отображалось Входное или выходное напряжение. Когда правый светодиодный индикатор «OUT» показывает выход, левый светодиодный индикатор «IN» показывает вход.

Как настроить точность?

(1) Этапы калибровки выходного напряжения

Шаг 1, настройте правую кнопку так, чтобы "OUT" зажгся светодиод, вольтметр показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор "OUT" мигает в синхронизации, чтобы вы вошли в режим калибровки выходного напряжения.

Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения прибавляет единицу; Нажмите Левую кнопку, минус единица; За счет единицы меньше 0,1 в, отображение минимального напряжения до 0,1 в, поэтому вам нужно непрерывно Нажать 1-5 раз, чтобы увидеть изменение вольтметра на 0,1 в, Сколько раз вольтметр меняется 0,1 V нажатием на клавишу, в зависимости от текущего напряжения дисплея, чем выше напряжение, тем меньше количество нажатий.

Шаг 3. Нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры устанавливаются для автоматического выключения питания для сохранения.

(2) Этапы калибровки входного напряжения

Шаг 1, настройте правую кнопку так, чтобы "в" зажглось светодиодное освещение, вольтметр показывал значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный "IN" мигает в синхронизации, чтобы вы входили в режим калибровки входного напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

Примечание

Некоторые клиенты сообщают: «модуль не может быть отрегулирован, выходное напряжение всегда равно входному напряжению». Когда вы столкнулись с этой проблемой, пожалуйста, вращайте потенциометр против часовой стрелки на 10 или более кругов, затем вы можете отрегулировать выходное напряжение. Потому что выходное напряжение по умолчанию завода составляет 20 в.

Посылка входит:

Модуль понижающего преобразователя мощности LM2596, постоянный ток 4,0 ~ 40 до 1,3-37 в, светодиодный вольтметр, 1 шт.
