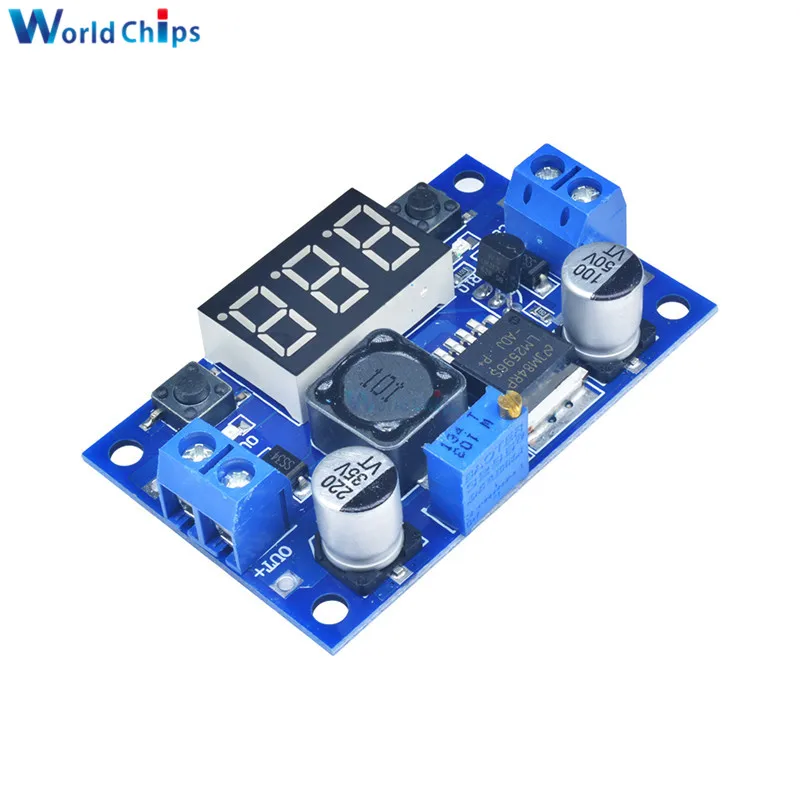

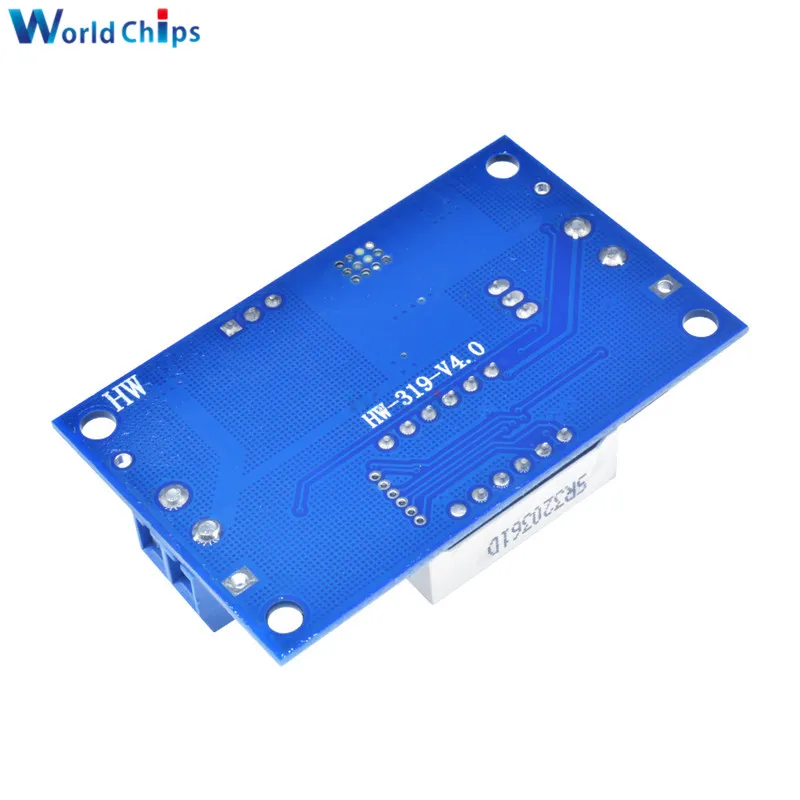

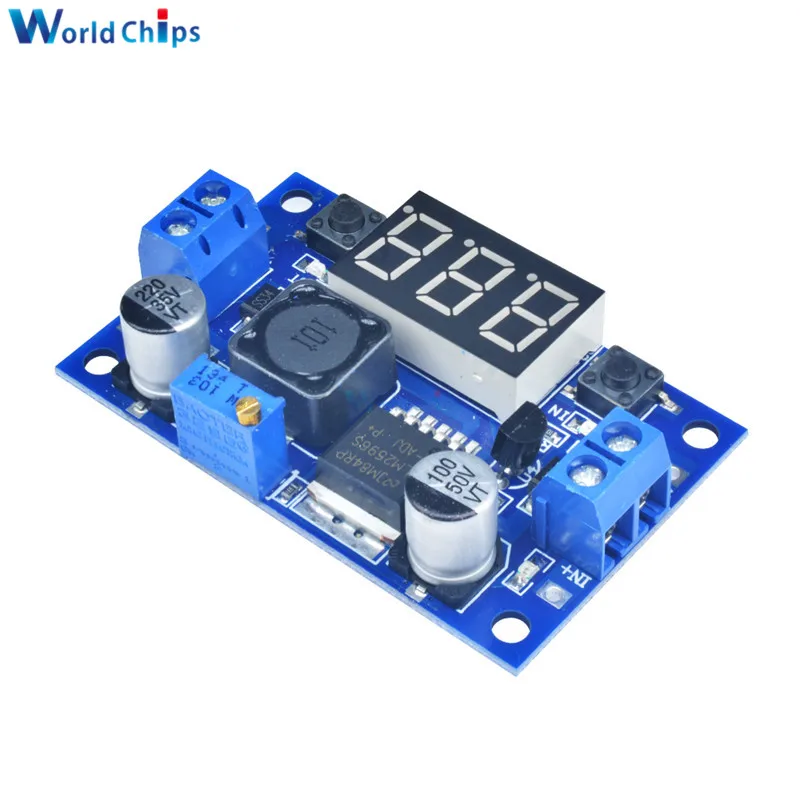

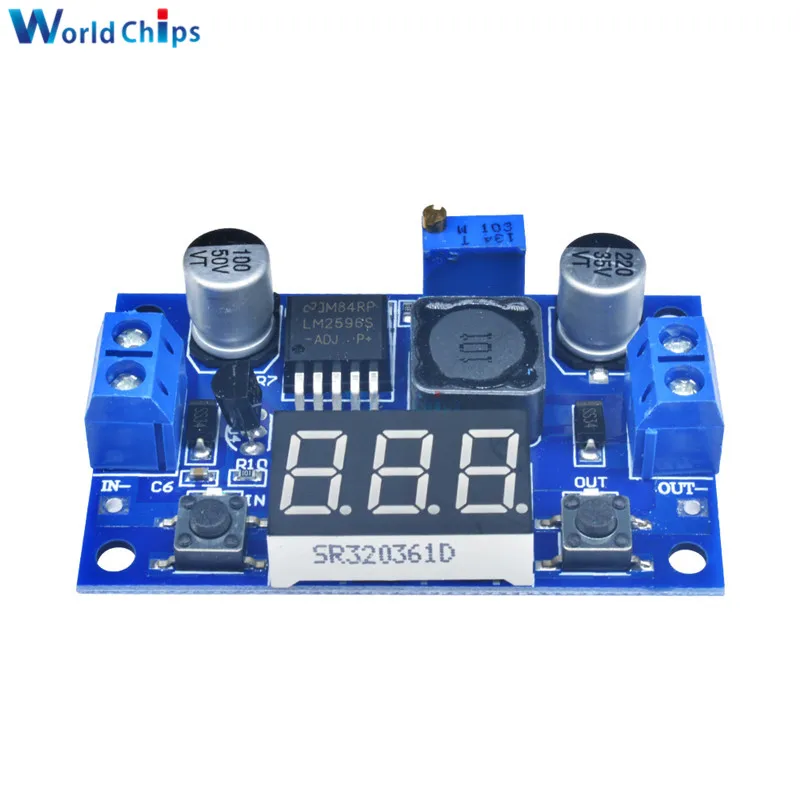

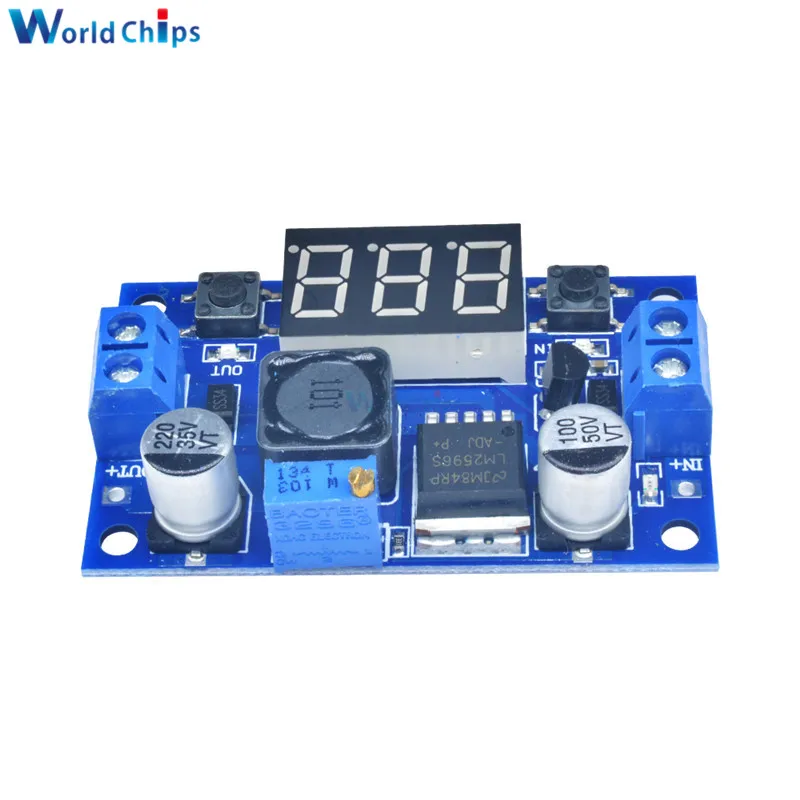

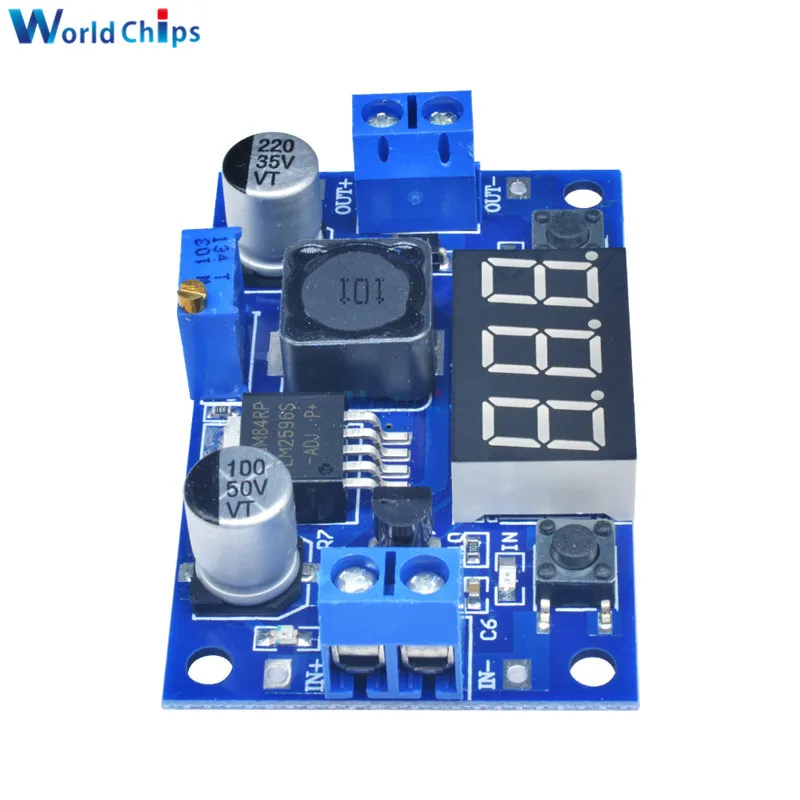

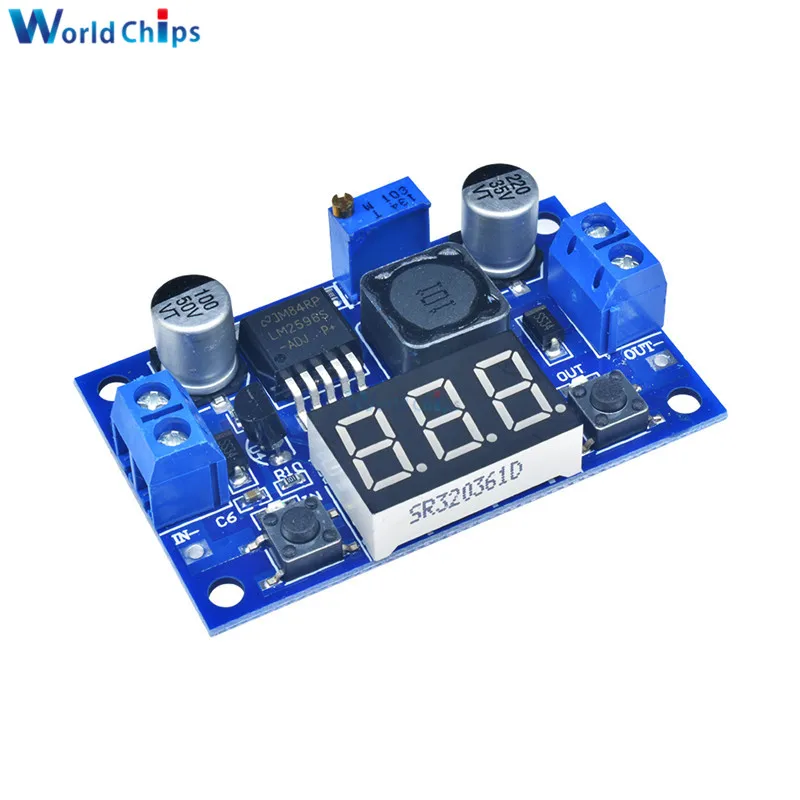

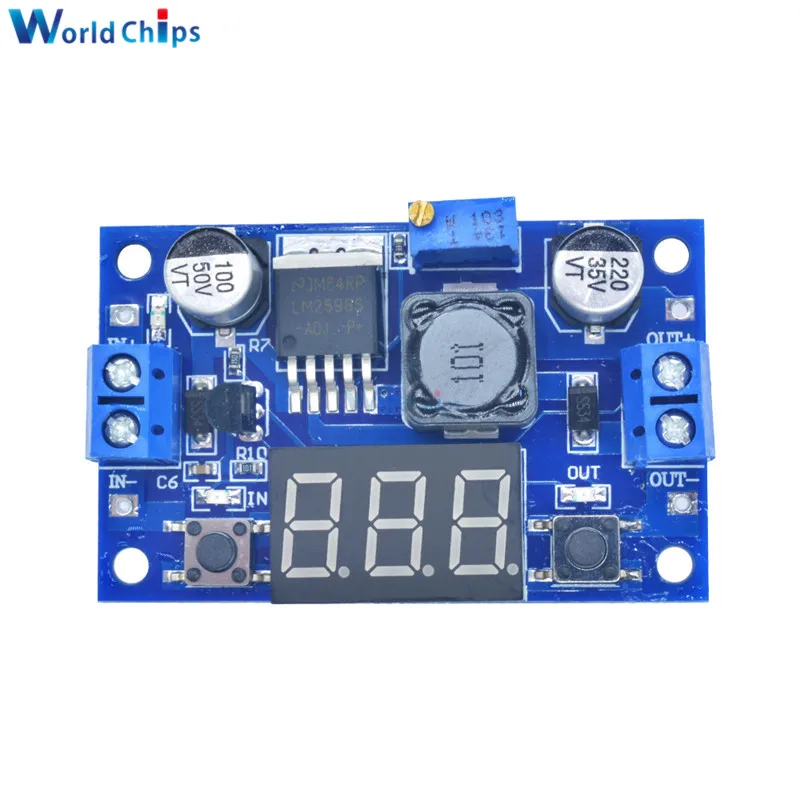

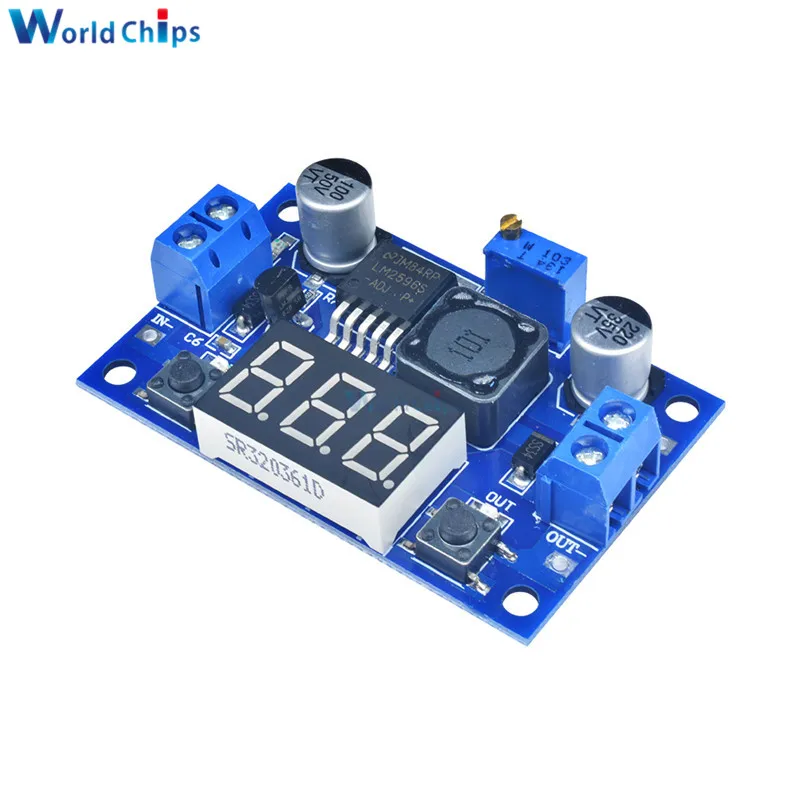

Понижающий преобразователь напряжения LM2596, постоянный ток, 4,0-40 В до 1,25-37 в, 2 А, регулируемый регулятор напряжения со светодиодным вольтметром

Вольтметр LM2596

Особенности

1. Диапазон входного напряжения: В постоянного тока

2. Диапазон выходного напряжения: 1,25-37 в постоянного тока, регулируемый

3. Выходной ток: 2А

4. Диапазон вольтметра: от 0 до 40 в, погрешность ± 0,1 в

5. Защита от обратной полярности входа

6. Встроенная функция защиты от короткого вывода

7. Встроенная функция теплового отключения

8. Д x Ш x В = 6,1*3,4*12 см

9. Вес: 22 г

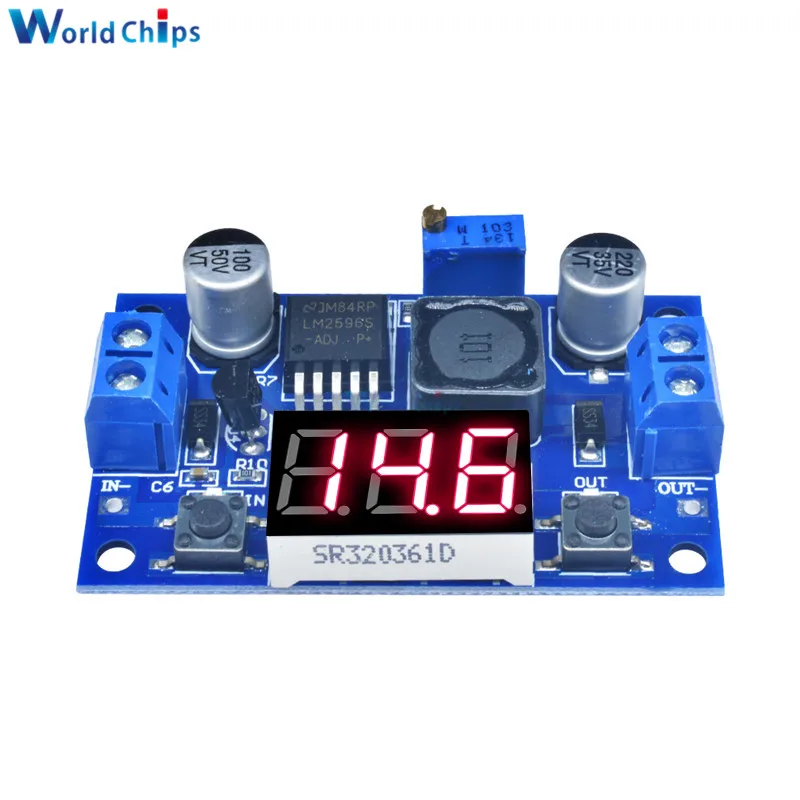

10 светодиодный светодиодная цифровая трубка вольтметра, точность настраивается, может быть нацелена на ваше многометровое настраивание с точностью.

11. Нажмите правую кнопку, чтобы на дисплее отображался Входное или выходное напряжение. Когда правый светодиодный индикатор «OUT» показывает выход, левый светодиод «IN» показывает вход.

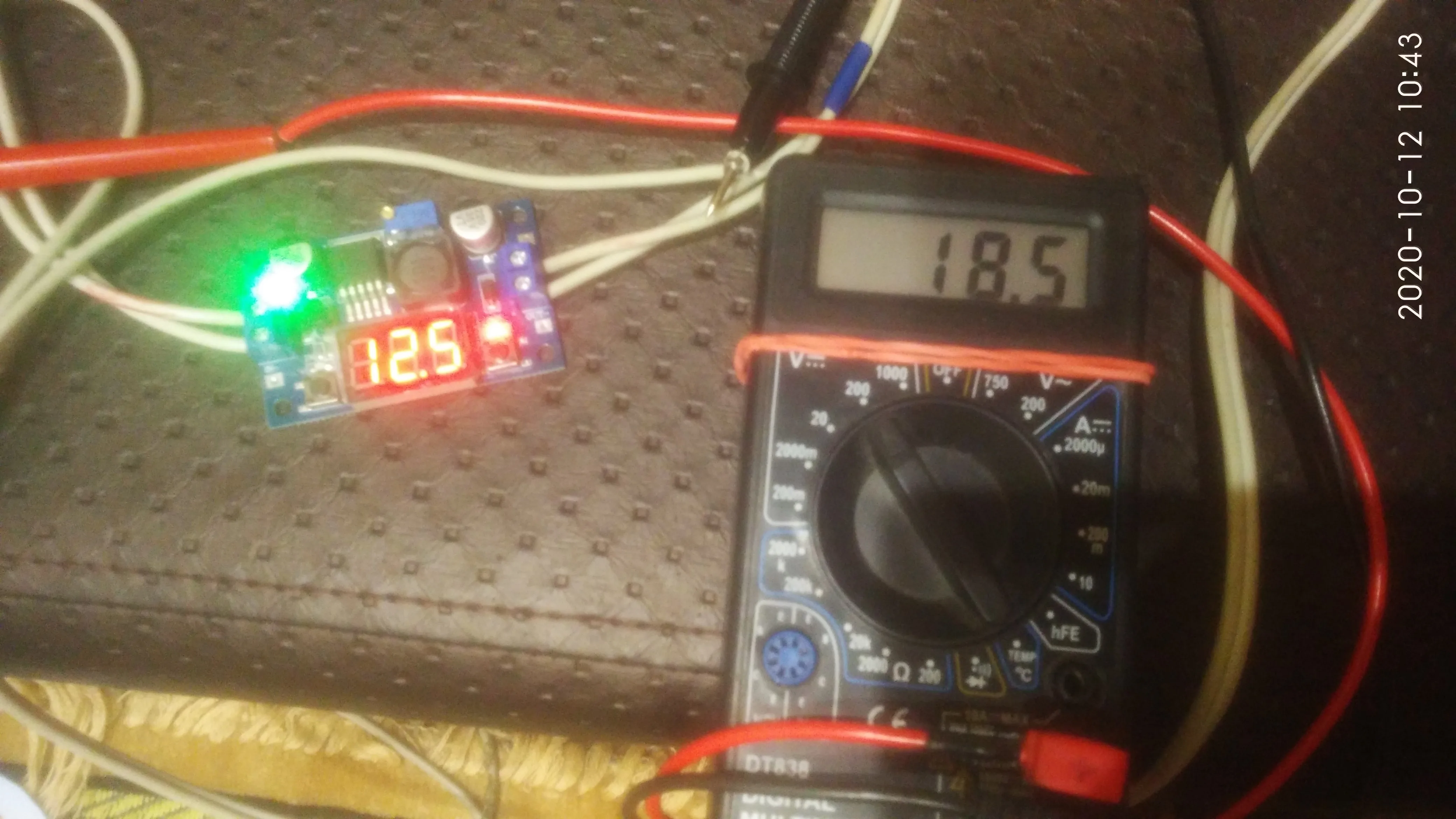

Как настроить точность?

(1) Этапы калибровки выходного напряжения

Шаг 1. Отрегулируйте правую кнопку так, чтобы светодиод «OUT» загорелся, вольтметр показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодисветодиодный «OUT» мигают синхронизированно, чтобы вы вошли в режим калибровки выходного напряжения.

Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения добавляет единицы измерения; Нажмите Левую кнопку, минус единицы измерения; Из-за единицы измерения менее 0,1 в, отображение минимального напряжения до 0,1 в, поэтому вам нужно непрерывно Нажать 1-5 раз, чтобы увидеть, как измеритель меняется на 0,1 в, Сколько раз вольтметр меняет на 0,1 в, нажав на кнопку, в зависимости от текущего отображаемого напряжения, чем выше напряжение, тем меньше количество нажатий.

Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры устанавливаются для автоматического отключения питания для сохранения.

(2) шаги калибровки входного напряжения

Шаг 1. Отрегулируйте правую кнопку так, чтобы светодиод «IN» загорелся, вольтметр показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодисветодиодный «IN» мигают синхронизированно, чтобы вы вошли в режим калибровки входного напряжения.

Шаги 2 и 3 в соответствии с методом калибровки выходного напряжения.

Примечание

Некоторые клиенты сообщают: «модуль не может быть настроен, выходное напряжение всегда равно входному напряжению». При возникновении этой проблемы поверните потенциометр против часовой стрелки на 10 кругов или более, после чего вы сможете отрегулировать выходное напряжение. Потому что заводское выходное напряжение по умолчанию составляет 20 в.

Посылка
