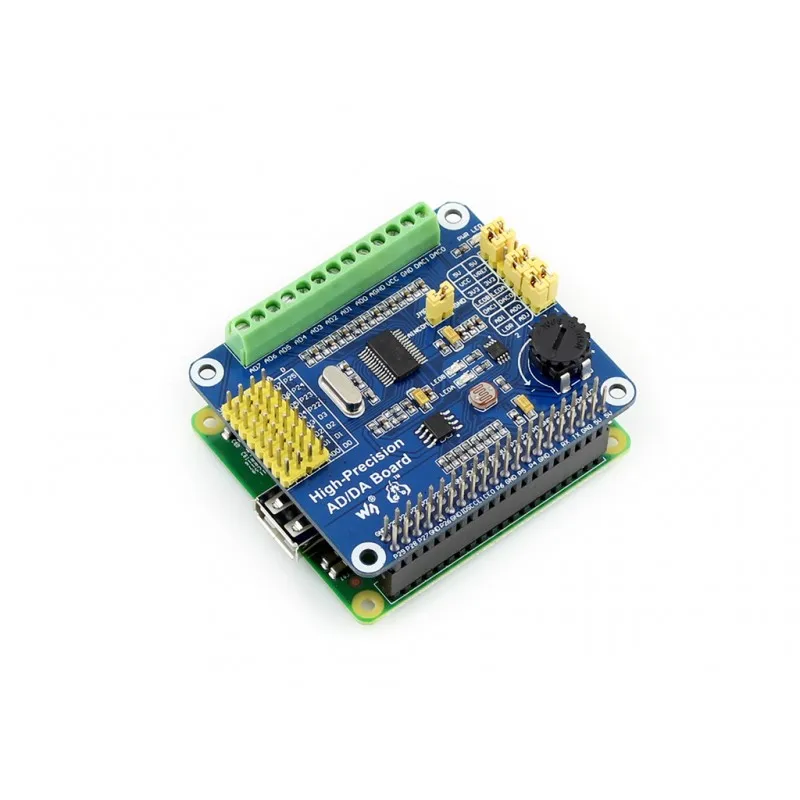

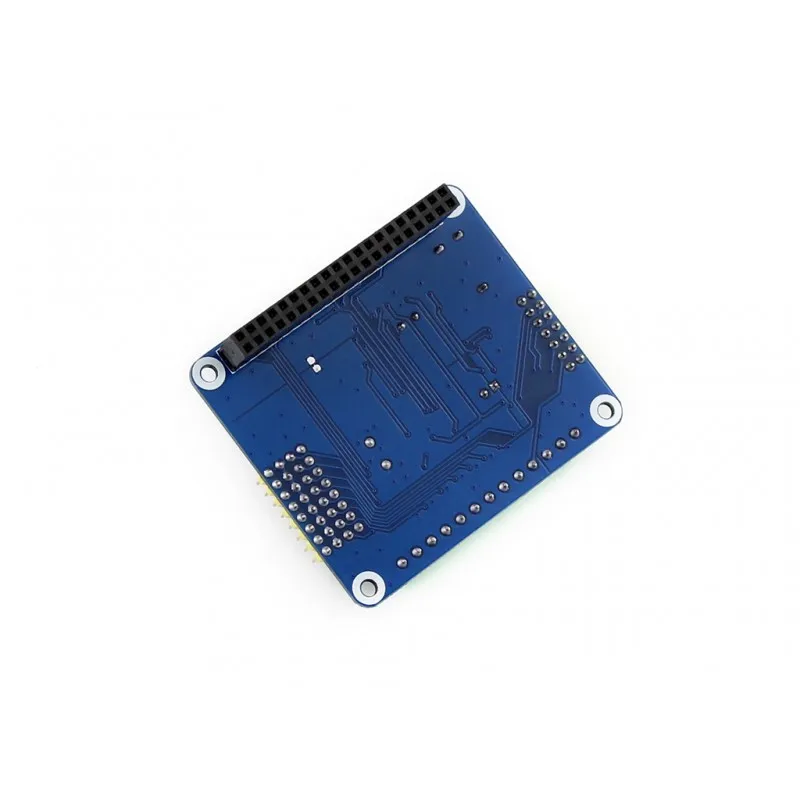

Waveshare высокоточная ADDA Плата расширения ADS1256 DAC8552 на плате поддерживает Raspberry Pi 3B +3B 2B A + B +

Обзор

Нет функции AD/DA на интерфейсе Raspberry Pi GPIO, это может беспокоить вас в разработке Pi. Однако это больше не будет проблемой. Высокоточная плата AD/DA позволяет добавлять высокоточные функции AD/DA к Raspberry Pi.

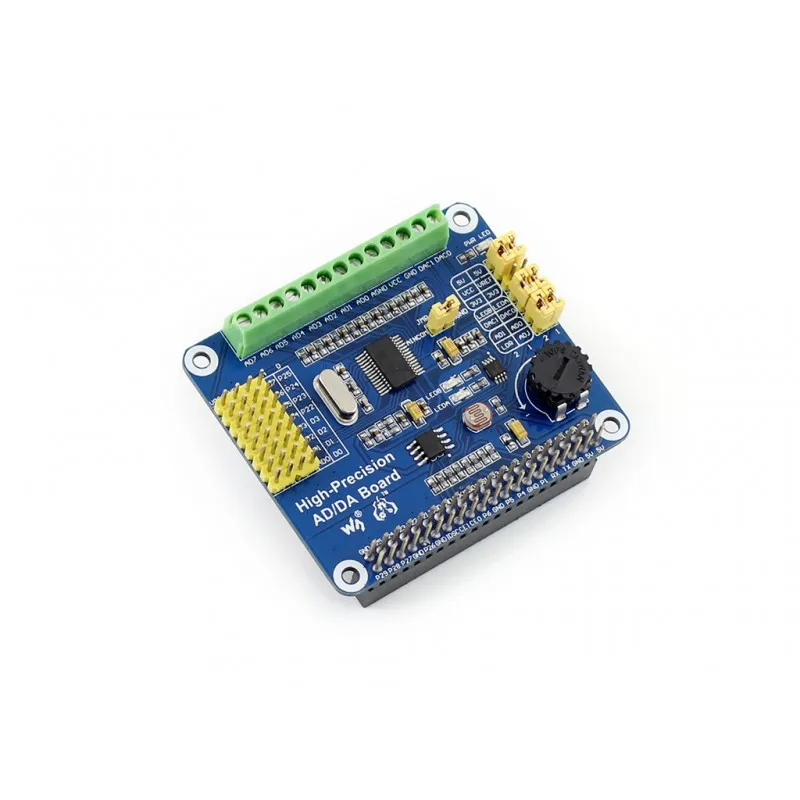

Особенности Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Бортовой ADS1256, 8ch 24bit Высокоточный ADC (4ch дифференциальный вход), 30ksps частота дискретизации Бортовой DAC8552, 2ch 16bit Высокоточный ЦАП Встроенный входной интерфейс через pinheaders, для подключения аналогового сигнала Pinout совместим со стандартом интерфейса датчика Waveshare, легко подключается к различным модулям аналогового датчика Встроенный входной/Выходной интерфейс через Винтовые клеммы, для подключения аналогового/цифрового сигнала Характеристики цепи обнаружения AD/DA, легко для демонстрации сигнала Что на борту

Raspberry Pi GPIO интерфейс:Для подключения к Pi AD/DA вход/выход:Винтовые клеммы AD Вход:Pinheaders, pinout совместим со стандартом интерфейса датчика Waveshare, легко подключить различные аналоговые модули датчика 7,68 м кристалл LM285-2.5:Обеспечивает справочное напряжение для чипа ADC Фото резистор Светодиодный индикатор на выходе Потенциометр 10K DAC8552:16-битный Высокоточный ЦАП, 2ch Индикатор питания ADS1256:24-битный Высокоточный ADC, 8ch (4ch дифференциальный вход) ADC тестирование перемычки Испытательный джемпер DAC Перемычка для выбора мощности Стандартная наземная конфигурация ADC:Когда AD single inputted, AINCOM Является эталонным терминалом, может быть подключен к GND или внешнему эталонному напряжению Определение интерфейса Штырь Символ Описание 1, 17 3,3 В Источник питания (3,3 В) 2, 4 5 В Источник питания (5 В) 3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40 NC NC 6, 9, 14, 20, 25, 30, 34, 39 GND Наземный 11 DRDY ADS1256 готовые данные, низкий уровень активности 12 Сброс Вход сброса ADS1256 13 PDWN ADS1256 синхронизация/выключение питания, низкая активность 15 CS0 ADS1256 Чип выбрать, низкая активность 16 CS1 Чип DAC8552, низкий уровень активности 19 DIN Ввод данных SPI 21 Выход Выход данных SPI 23 SCK Часы SPI 31, 33, 35, 37 GPIO Расширение до сенсорного интерфейса Фотографии

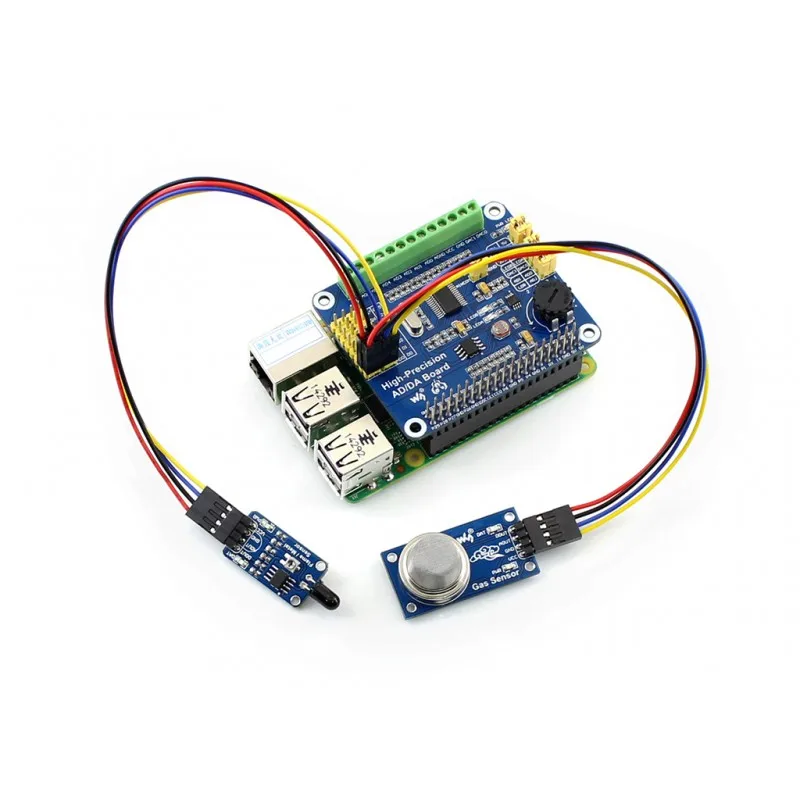

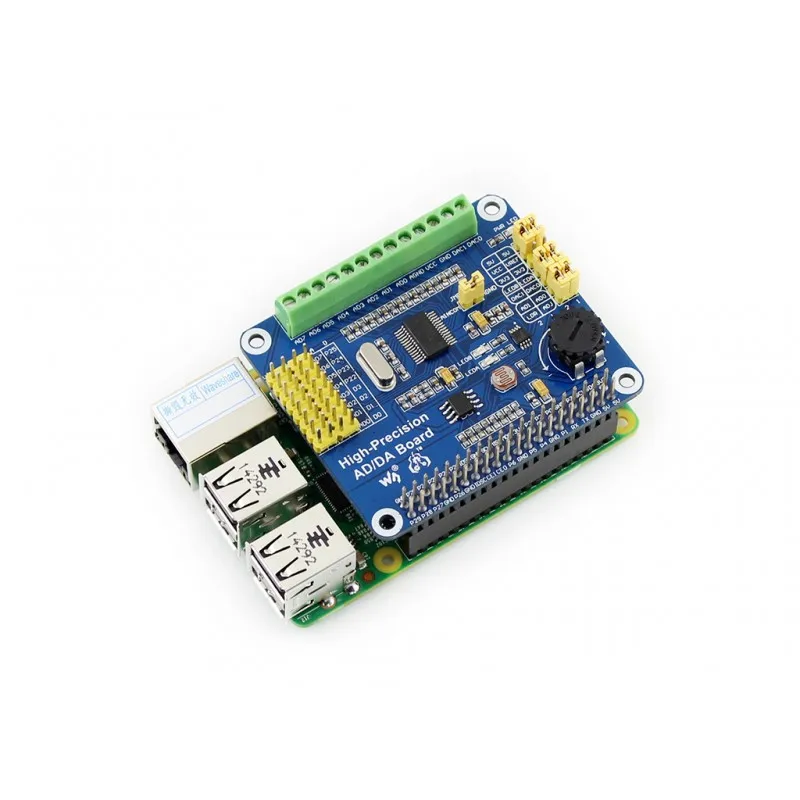

Примечание: Raspberry Pi и датчики на фото не включены.

Размеры

Ресурсы для развития

Вики:Www.wav

Посылка

Вес:0,032 кг
