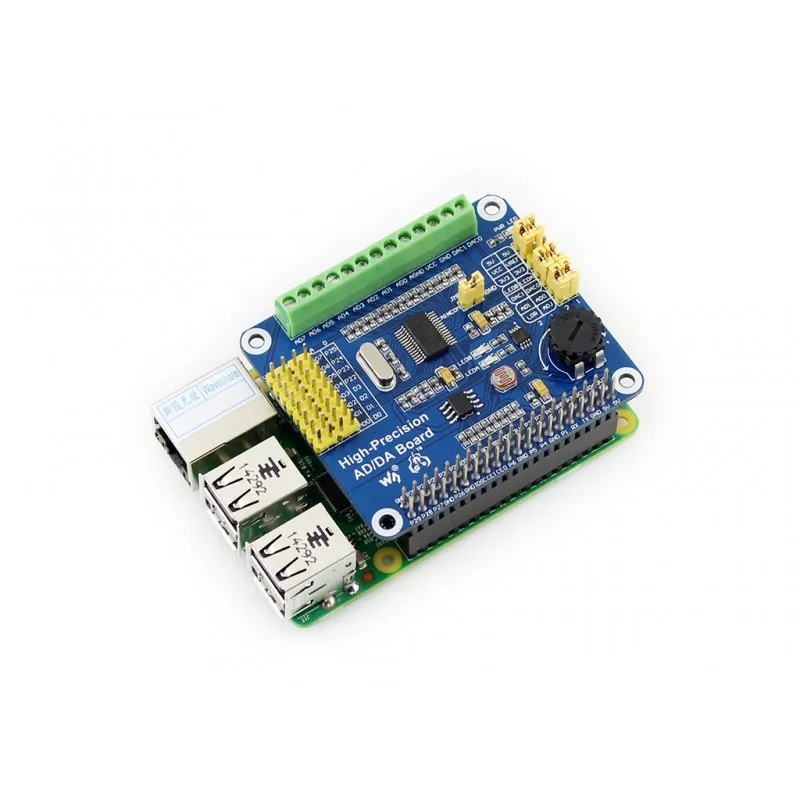

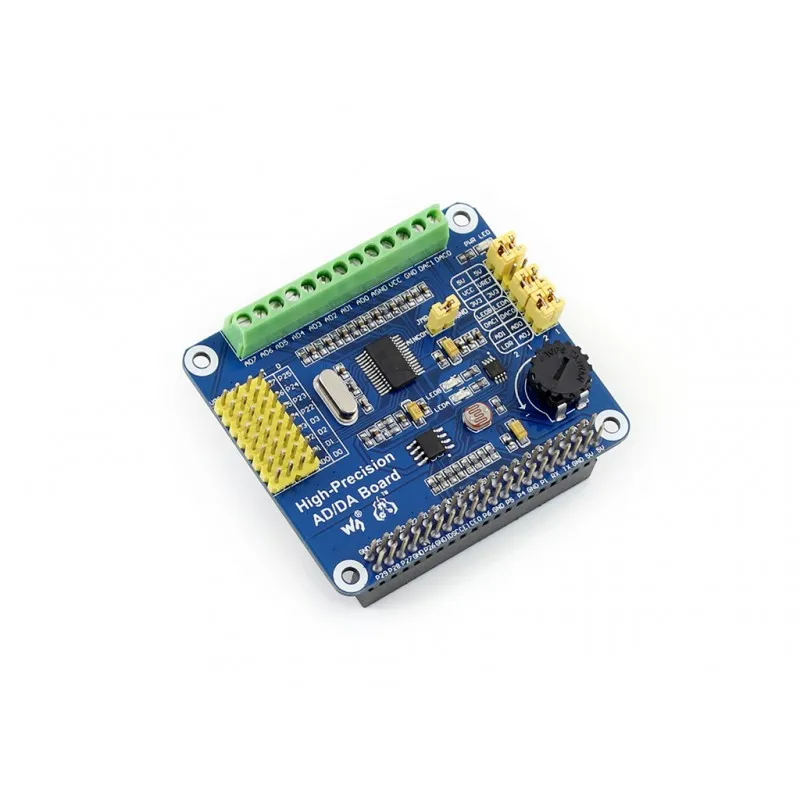

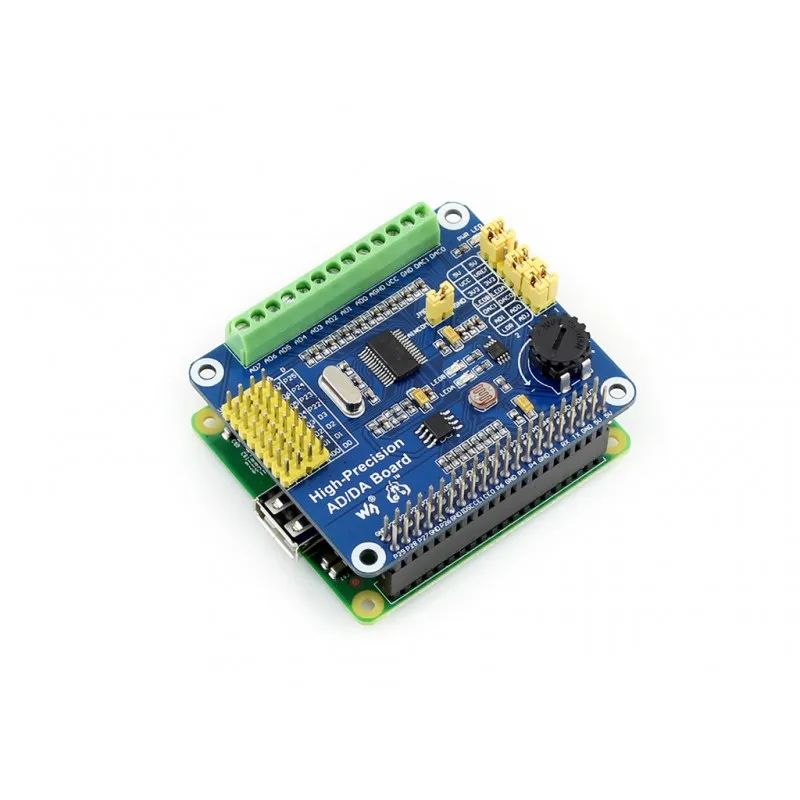

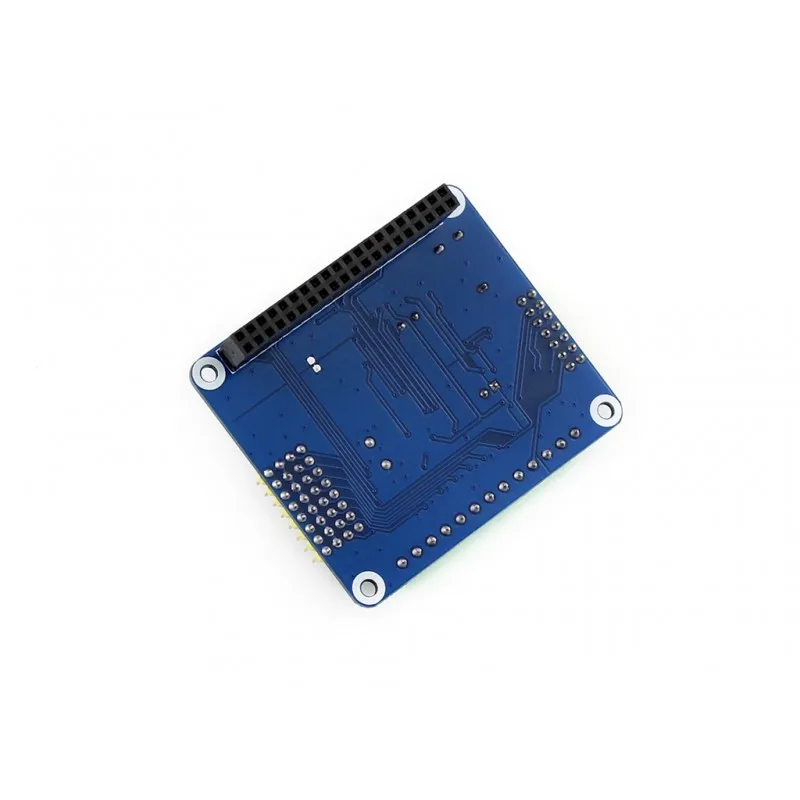

Плата расширения Waveshare ADDA, Raspberry Pi, добавляет высокоточные функции ADDA к RPi 3 B2 B A +B +

Обзор

На интерфейсе Raspberry Pi GPIO нет функции AD/DA, это может помешать вам в разработке Pi. Однако это больше не будет проблемой. Высокоточная плата AD/DA позволяет добавлять высокоточные функции AD/DA к Raspberry Pi.

Особенности Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi, Jetson Nano Встроенный ADS1256, 8-канальный 24-битный Высокоточный АЦП (4-канальный дифференциальный вход), частота дискретизации 30 КСС Встроенный высокоточный ЦАП DAC8552, 2ch 16bit Встроенный входной интерфейс через Клещи для подключения аналогового сигнала Контактный разъем совместим со стандартным интерфейсом датчика Waveshare, легко подключается к различным аналоговым сенсорным модулям Встроенный Входной/выходной интерфейс через Винтовые клеммы для подключения аналогового/цифрового сигнала Имеет схему обнаружения AD/DA, легкую для демонстрации сигнала Что на борту

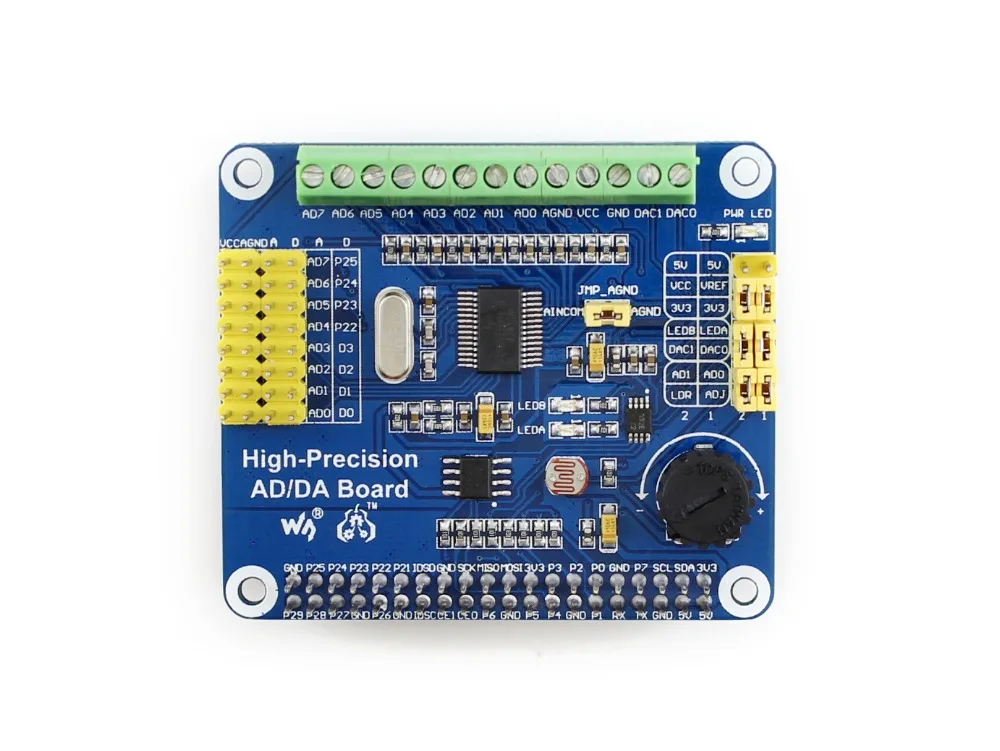

Интерфейс Raspberry Pi GPIO:Для подключения к Pi Вход/выход AD/DA:Винтовые клеммы Рекламный Вход:Контактные разъемы, контактные разъемы совместимы со стандартным интерфейсом датчика Waveshare, легко подключаются к различным аналоговым модулям датчиков 7,68 м кристалл LM285-2.5:Обеспечивает Опорное напряжение для чипа ADC Фоторезистор Светодиодный выходной индикатор Потенциометр 10K DAC8552:16-битный Высокоточный ЦАП, 2ch Индикатор питания ADS1256:24-битный Высокоточный АЦП, 8-канальный (4-канальный дифференциальный вход) Испытательная Перемычка ADC Испытательная Перемычка DAC Перемычка для выбора мощности Конфигурация опорной земли ADC:При одиночном вводе AD, AINCOM является эталонной клеммой, может быть подключен к GND или внешнему опорному напряжению Определение интерфейса Булавка Символ Описание 1, 17 3,3 В Источник питания (3,3 В) 2, 4 5В Источник питания (5 В) 3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40 NC NC 6, 9, 14, 20, 25, 30, 34, 39 GND Земля 11 Дрди ADS1256 готовый выход данных, низкий уровень активности 12 Сброс Вход сброса ADS1256 13 PDWN Вход для синхронизации/выключения питания ADS1256, низкий уровень активности 15 CS0 Выбор чипа ADS1256, низкий уровень активности 16 CS1 Выбор чипа DAC8552, низкий уровень активности 19 DIN Ввод данных SPI 21 DOUT Вывод данных SPI 23 SCK Часы SPI 31, 33, 35, 37 GPIO Расширение интерфейса датчика Фотографии

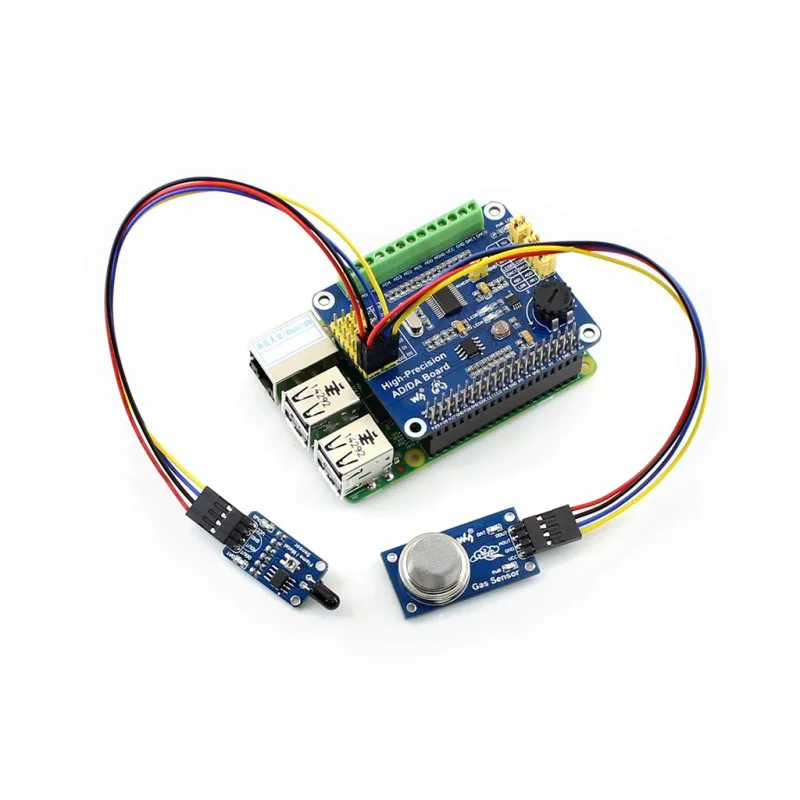

Примечание: Raspberry Pi и датчики на фото в комплект не входят.

Размер

Ресурсы для развития

Вики:Www.waveshare.com/wiki/High-Precision_AD/DA_Board

Содержимое упаковки

Вес:0,032 кг
