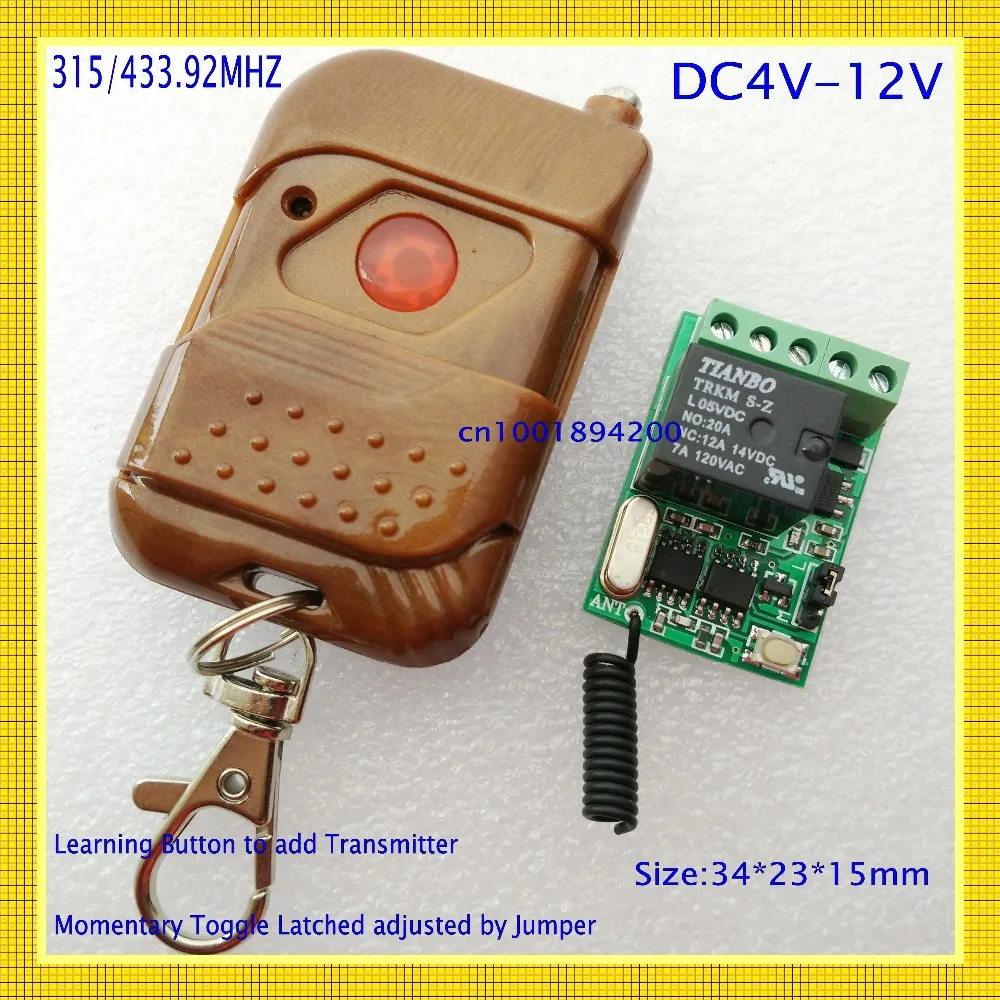

Пульт дистанционного управления для умного дома, радиоприемник ASK, обучающий код, работает с Broadlink 315433.92 Mini 10A реле 4V5V6V 9V 12V

Рабочее напряжение: DC4V-12V

(DC4V 4,2 V 4,5 V 5V 6V 7,4 V 9V 12V) все в порядке

Ток в режиме ожидания: 7-9 мА

Рабочий ток: 70-130 мА

Стандарт реле: 20A (14VDC 12A 120VAC 7A)

Максимальная нагрузка: 10A (имеет лучшую нагрузку менее 7A)

Размер: 34*23*15 мм

Рабочая частота:315 МГц/433,92 МГц опционально

Код обучения: кнопка обучения, чтобы добавить передатчик

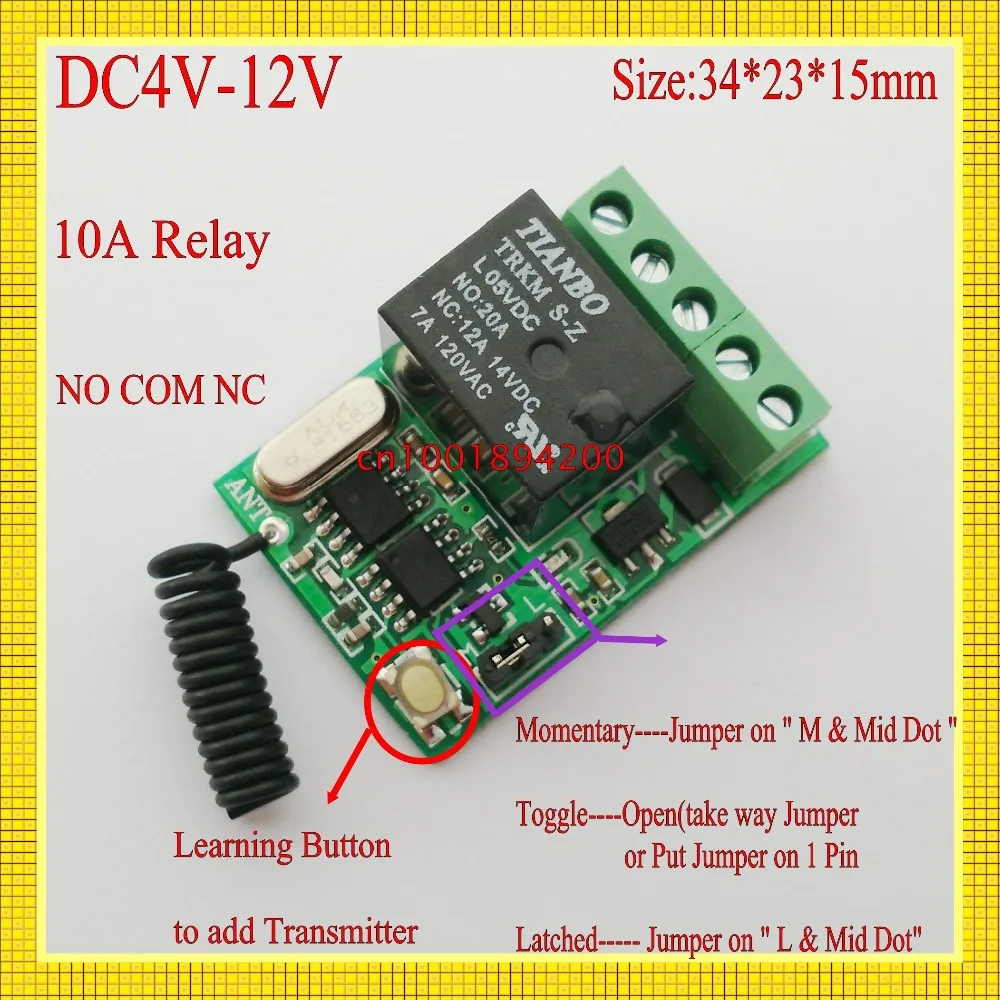

Режим работы: Мгновенная фиксация, Отрегулированная перемычкой

Мгновенный-нажмите и удерживайте-ВКЛ, отпустите-ВЫКЛ

Переключение ------ нажмите один раз, вкл. Нажмите снова, выключите

Защелкивается -------- Пресс в ----, Пресс B-----OFF

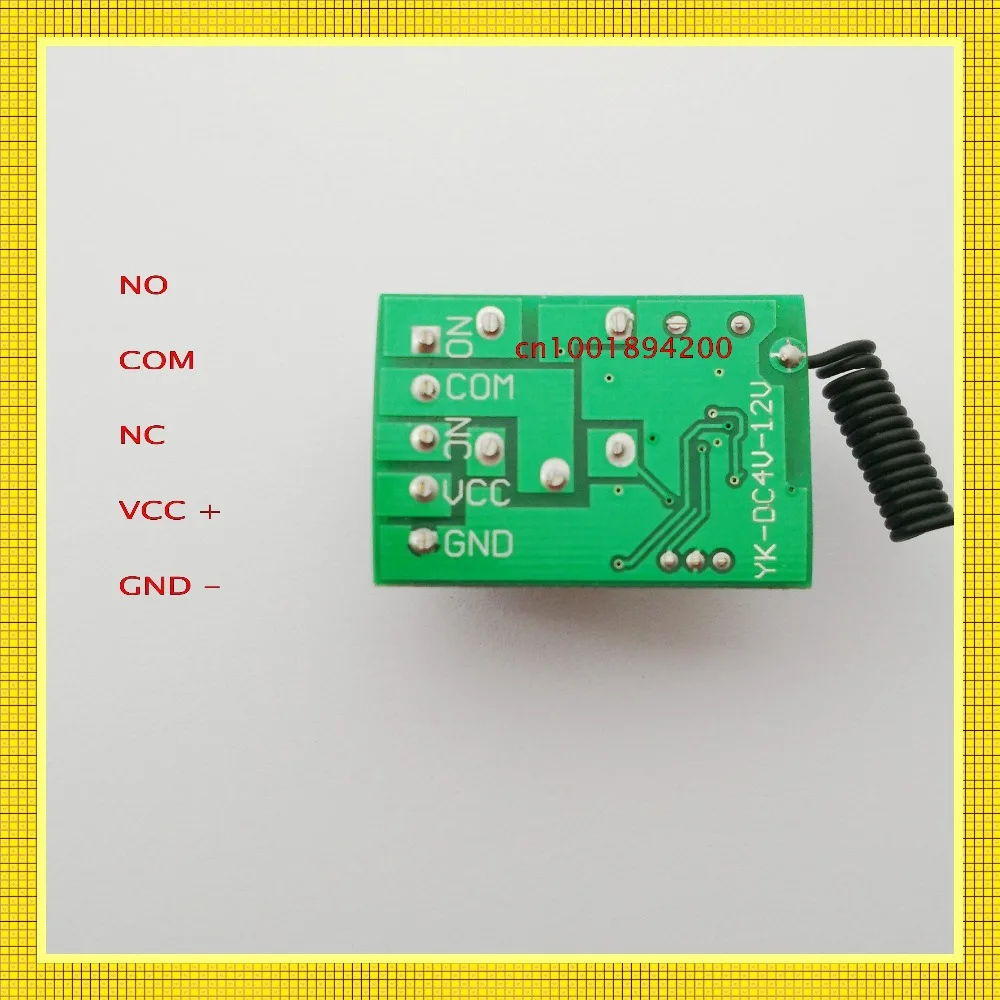

GND ------------------- Вход GND-

Вход VCC, VCC

NC --------------------- нормально закрытый

COM ------------------ общий

Нет --------------------- нормально разомкнутый

Очистка кода

Нажмите на кнопку обучения приемника и удерживайте в течение примерно 5s, пока светодиодный индикатор Приемника не выключится, это означает, что код был очищен

Обучающий код

Мгновенный/переключаемый режим

Нажмите кнопку обучения приемника, светодиодный индикатор Приемника мигает медленно, это означает, что он входит в обучающее состояние, нажмите кнопку передатчика, светодиодный индикатор Приемника мигает быстро 2 раза, а затем мигает медленно, это означает, что обучение успешно. Снова нажмите кнопку обучения, чтобы выключить светодиодный индикатор, это означает, что обучение закончено.

Мгновенный режим

Нажмите кнопку обучения приемника, светодиодный индикатор Приемника мигает медленно, это означает, что он входит в обучающее состояние, нажмите на кнопку передатчика, светодиодный индикатор Приемника мигает быстро в течение 2 раз, затем нажмите кнопку B, светодиодный индикатор Приемника мигает быстро 2 раза, И затем светодиодный индикатор Приемника выключится, это означает, что обучение закончено.
