Радиочастотное реле, дистанционный переключатель, 4 в, 4,2 в, 5 В, 6 в, 7,4 В, 9 В, 12 В, мини-переключатель включения и выключения, контакты NO COM NC 315433, умный дом, ASK, обучение

Рабочее напряжение: DC4V-12V

(4 В постоянного тока 4,2 в 4,5 в 5 в 6 в 7,4 в 9 в 12 В) все в порядке

Ток покоя/в режиме ожидания: 7-9 мА

Рабочий ток: 70-130 мА

Стандарт реле: 20 А (14 В постоянного тока 12 а 120 В переменного тока 7 а)

Максимальная нагрузка: 10 А (лучше нагрузка менее 7 а)

Размер: 34*23*15 мм

Рабочая частота:315 МГц/433,92 МГц опционально

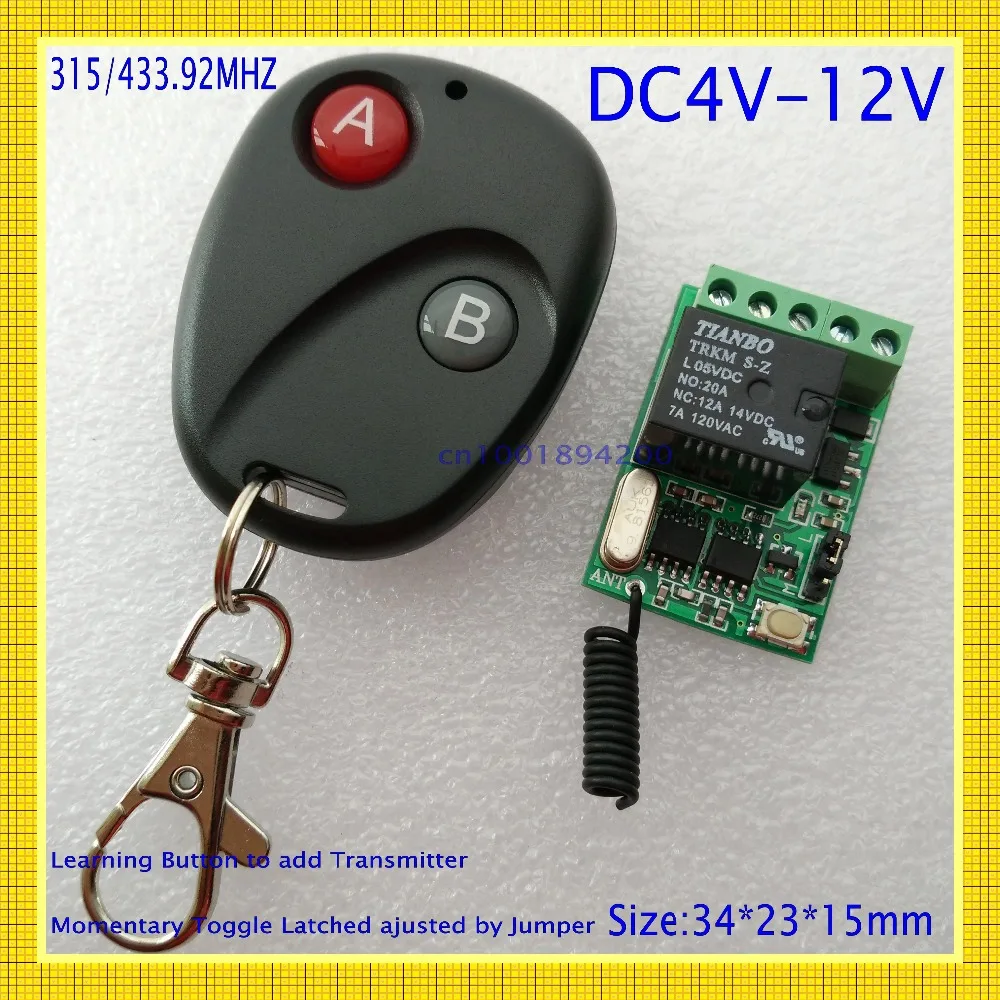

Код обучения: кнопка обучения для добавления передатчика

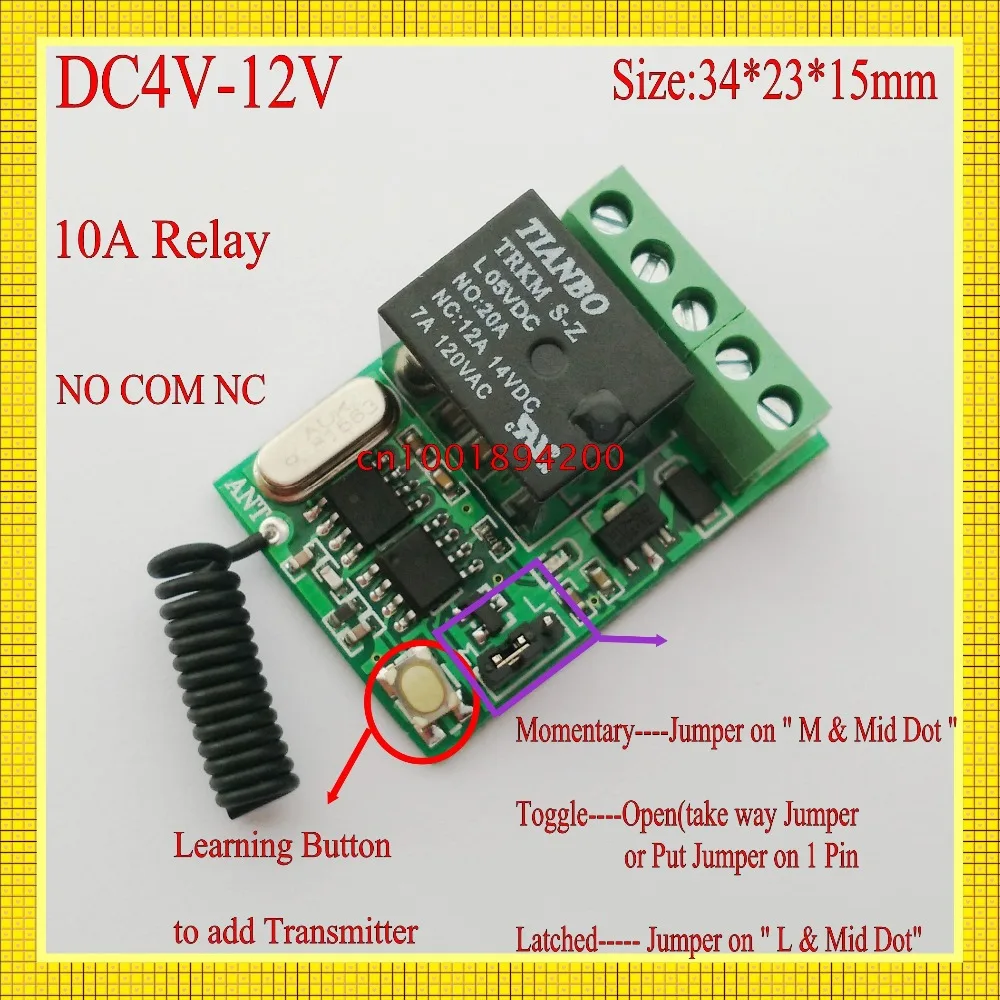

Режим работы: Мгновенный Переключатель с фиксацией, регулируемый перемычкой

Моментальный ----- нажмите и удерживайте --- ВКЛ, отпустите ---- ВЫКЛ

Переключатель ------- нажмите один раз ---- вкл. Нажмите еще раз-ВЫКЛ

Фиксированный -------- Нажмите A ---- ВКЛ, нажмите B-----OFF

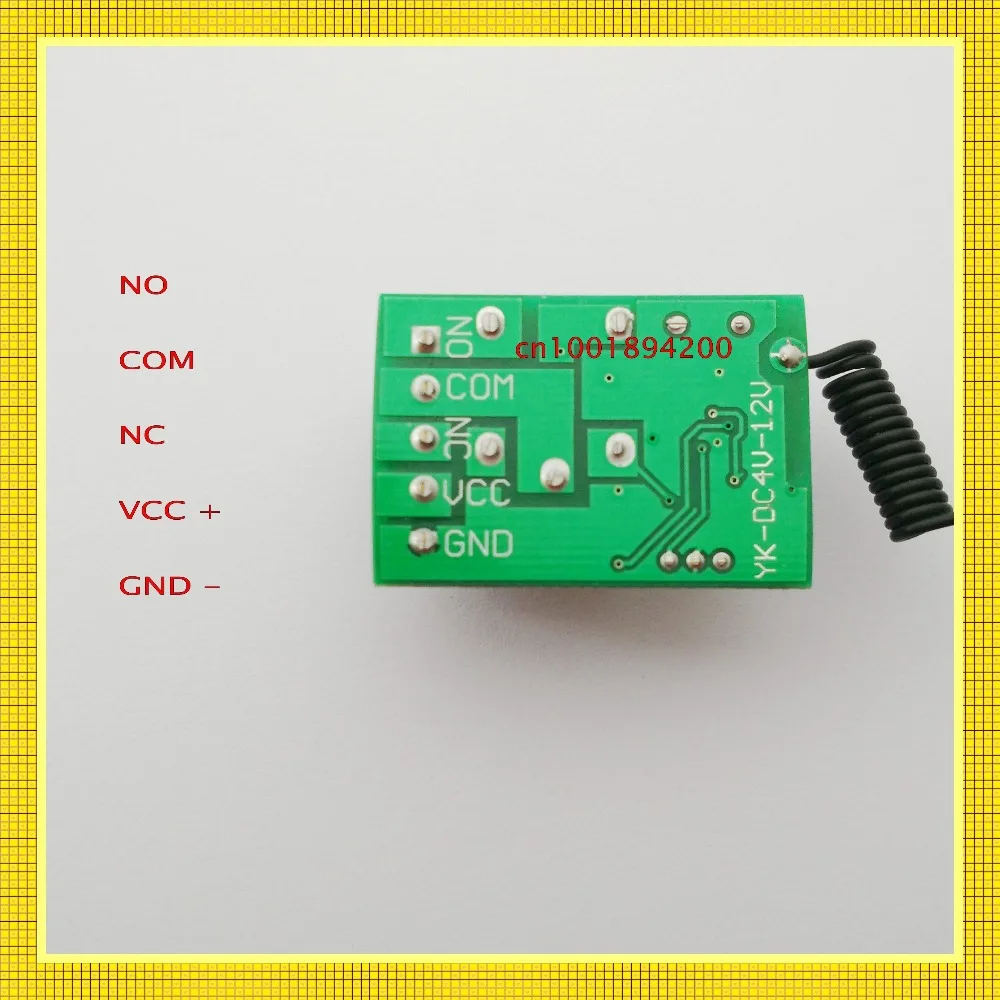

GND ------------------- вход GND-

VCC ------------------- вход VCC +

NC --------------------- нормально закрывается

COM ------------------ общий

Нет --------------------- нормально открытый

Код Очистки

Нажмите кнопку обучения приемника и удерживайте около 5s, пока светодиодный индикатор Приемника не переключится, это означает, что код был очищен

Обучающий код

Мгновенный/переключаемый режим

Нажмите кнопку обучения приемника, светодиодный индикатор Приемника медленно мигает, это означает, что он переходит в состояние обучения, нажмите кнопку передатчика, светодиодный индикатор Приемника быстро мигнет 2 раза, а затем медленно мигнет, это означает, что обучение прошло успешно. Нажмите кнопку обучения еще раз, чтобы выключить светодиодный индикатор, это означает, что обучение завершено.

Фиксированный режим

Нажмите кнопку обучения приемника, светодиодный индикатор Приемника медленно мигает, это означает, что он переходит в состояние обучения, нажмите кнопку передатчика A, светодиодный индикатор Приемника быстро мигнет 2 раза, затем нажмите кнопку B, светодиодный индикатор Приемника быстро мигнет 2 раза, Затем светодиодный индикатор Приемника выключается сам по себе, это означает, что обучение завершено.
