100 Вт FM VHF 80 МГц-170 МГц RF усилитель мощности плата AMP DIY наборы для любительского радио C4-001

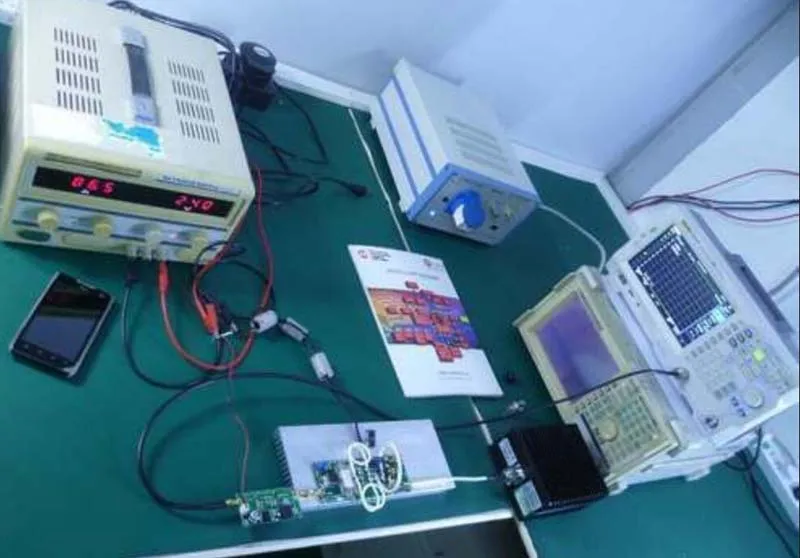

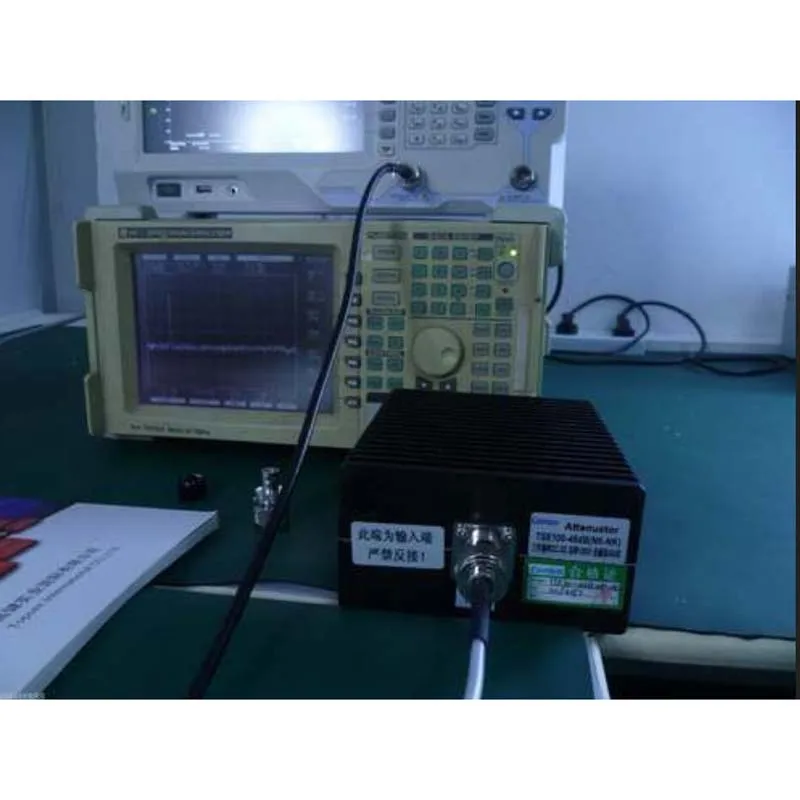

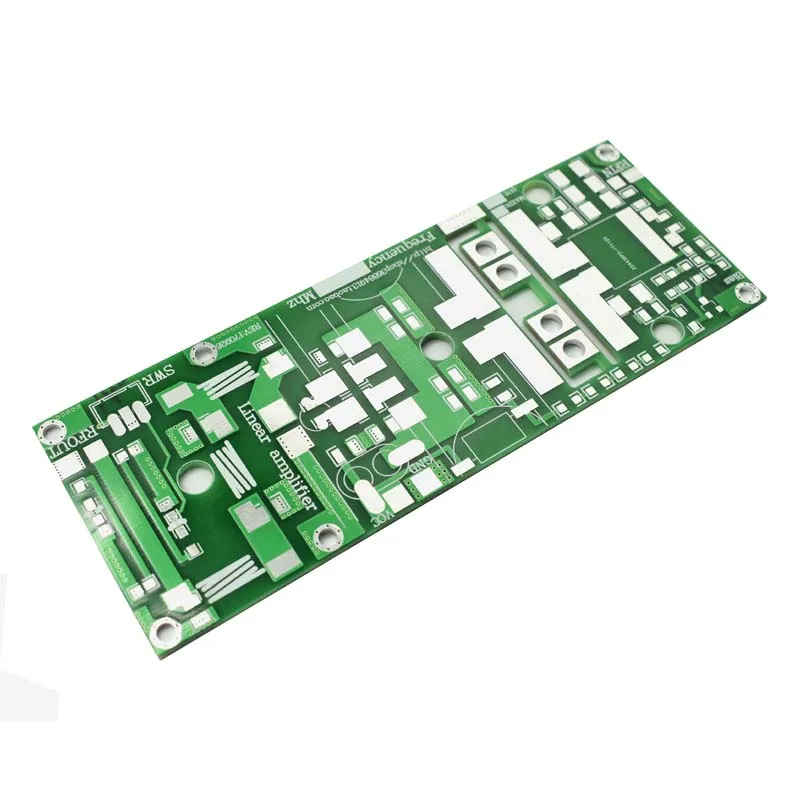

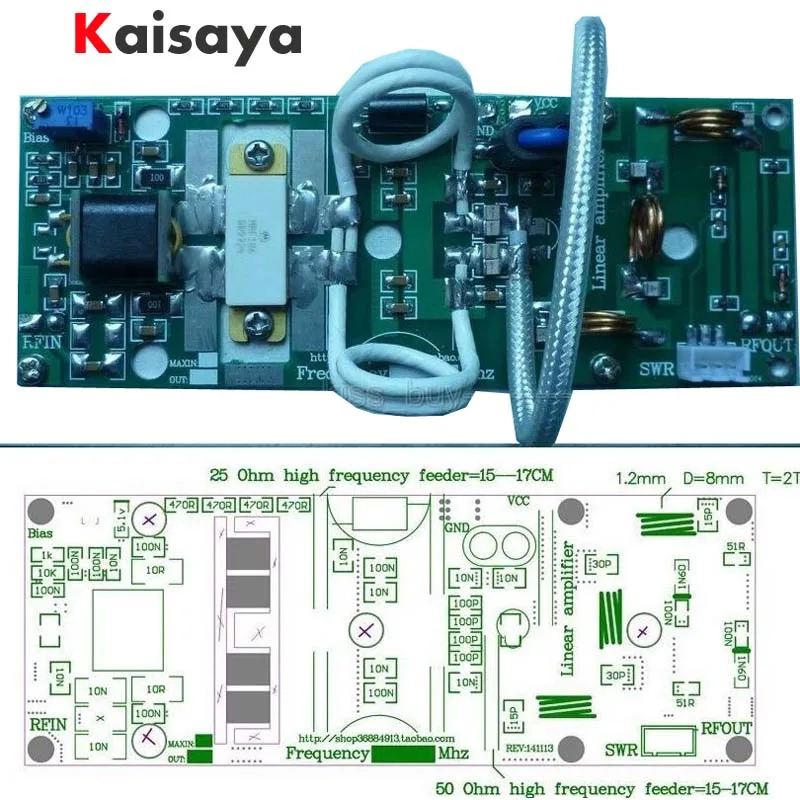

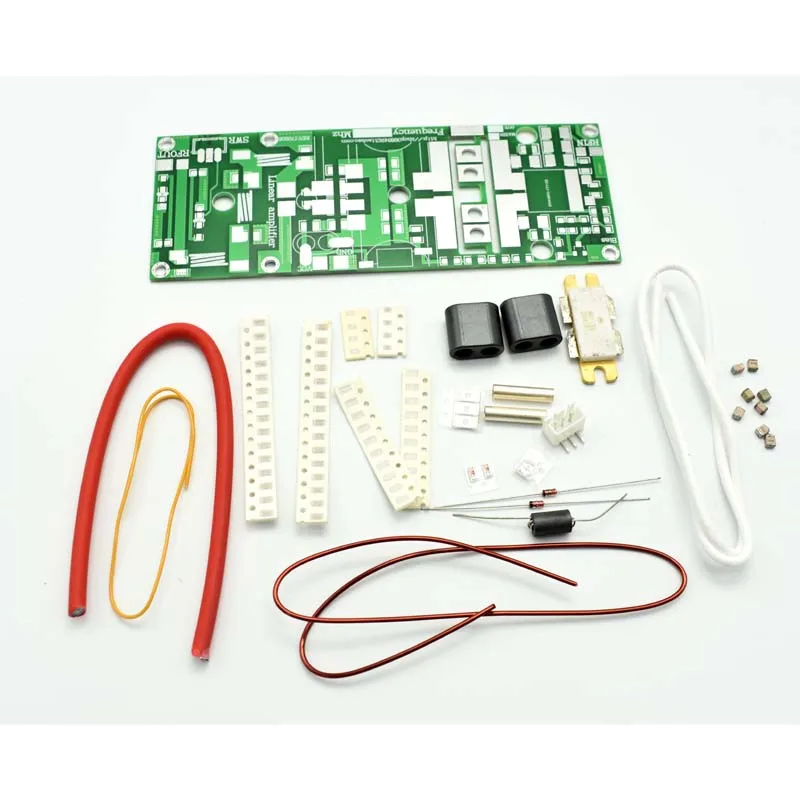

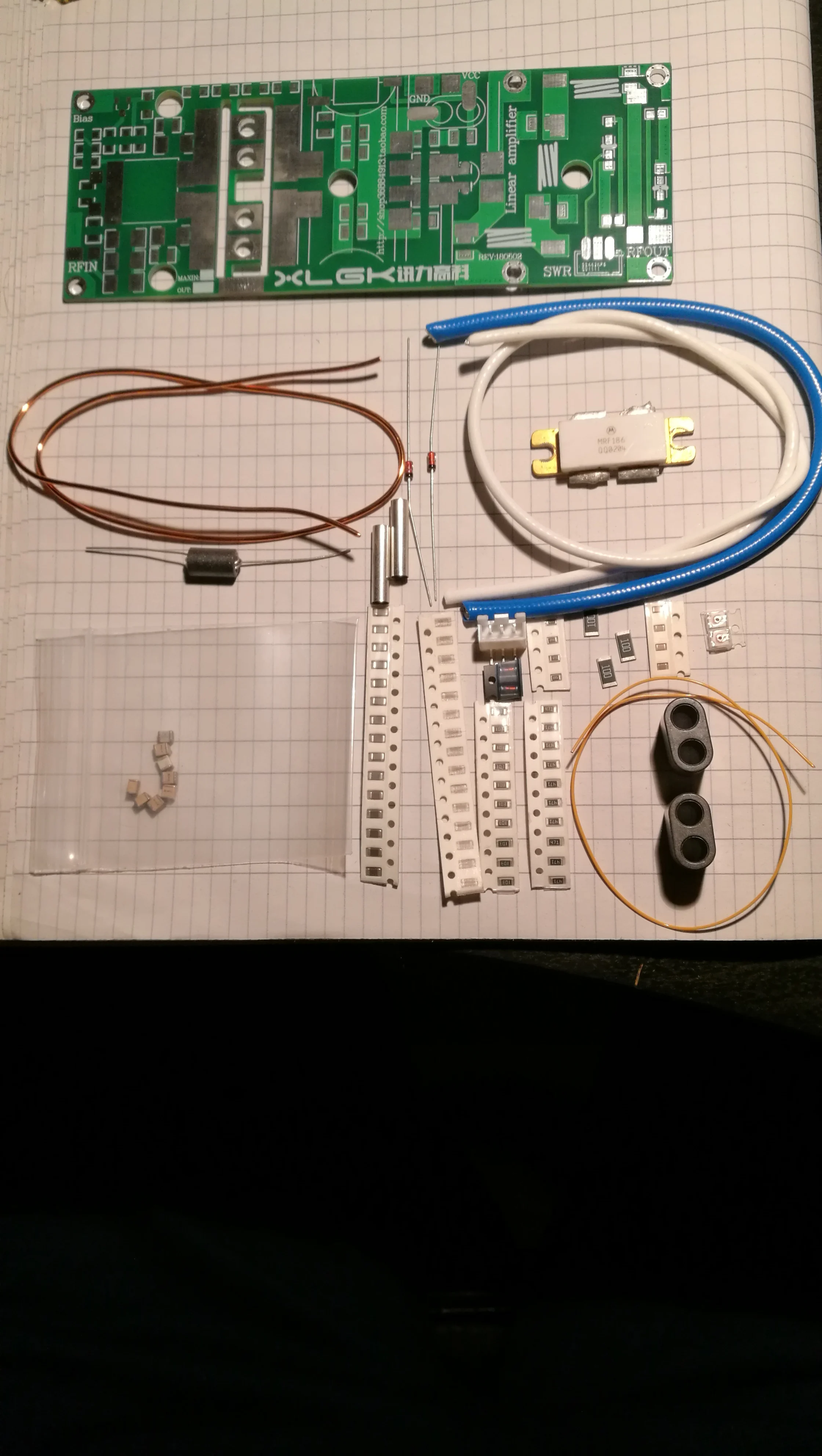

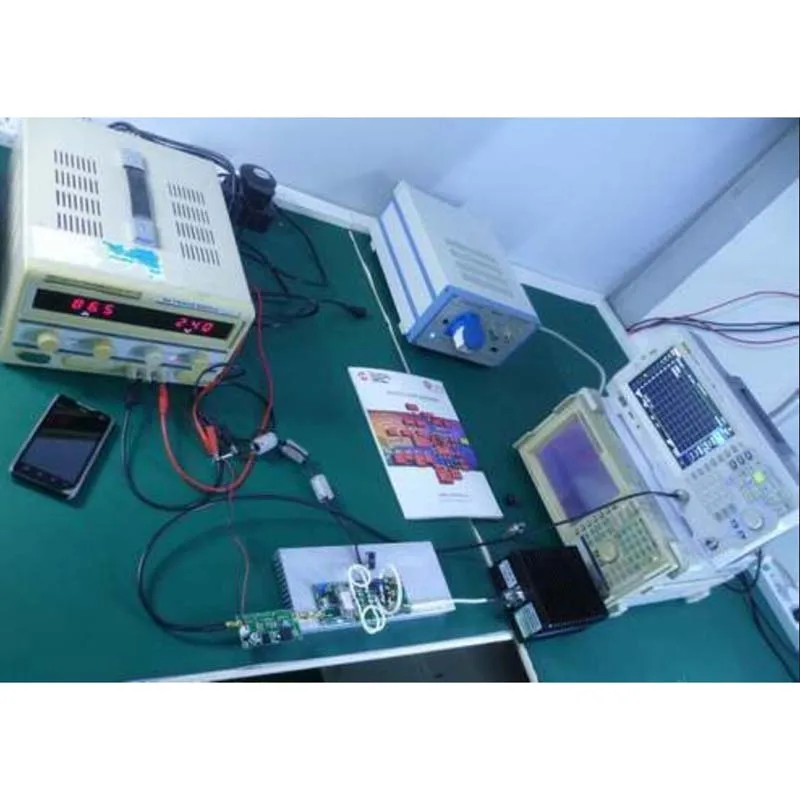

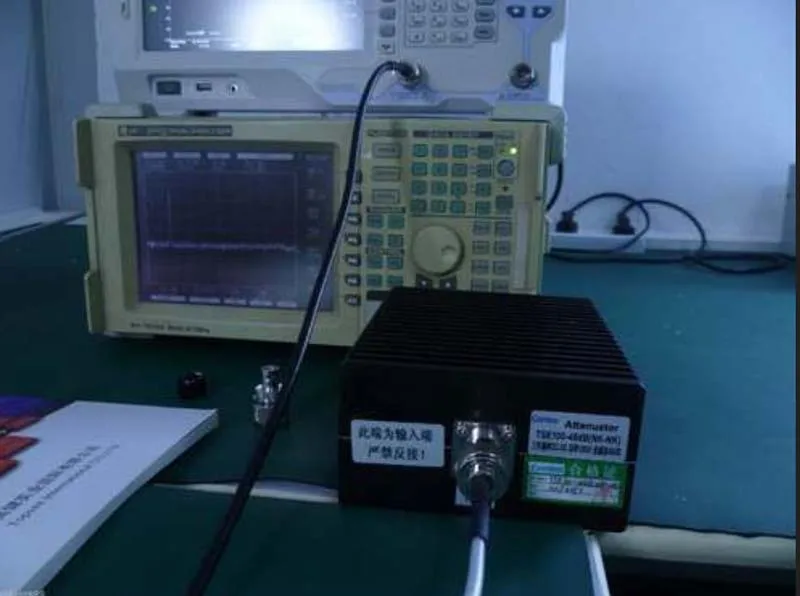

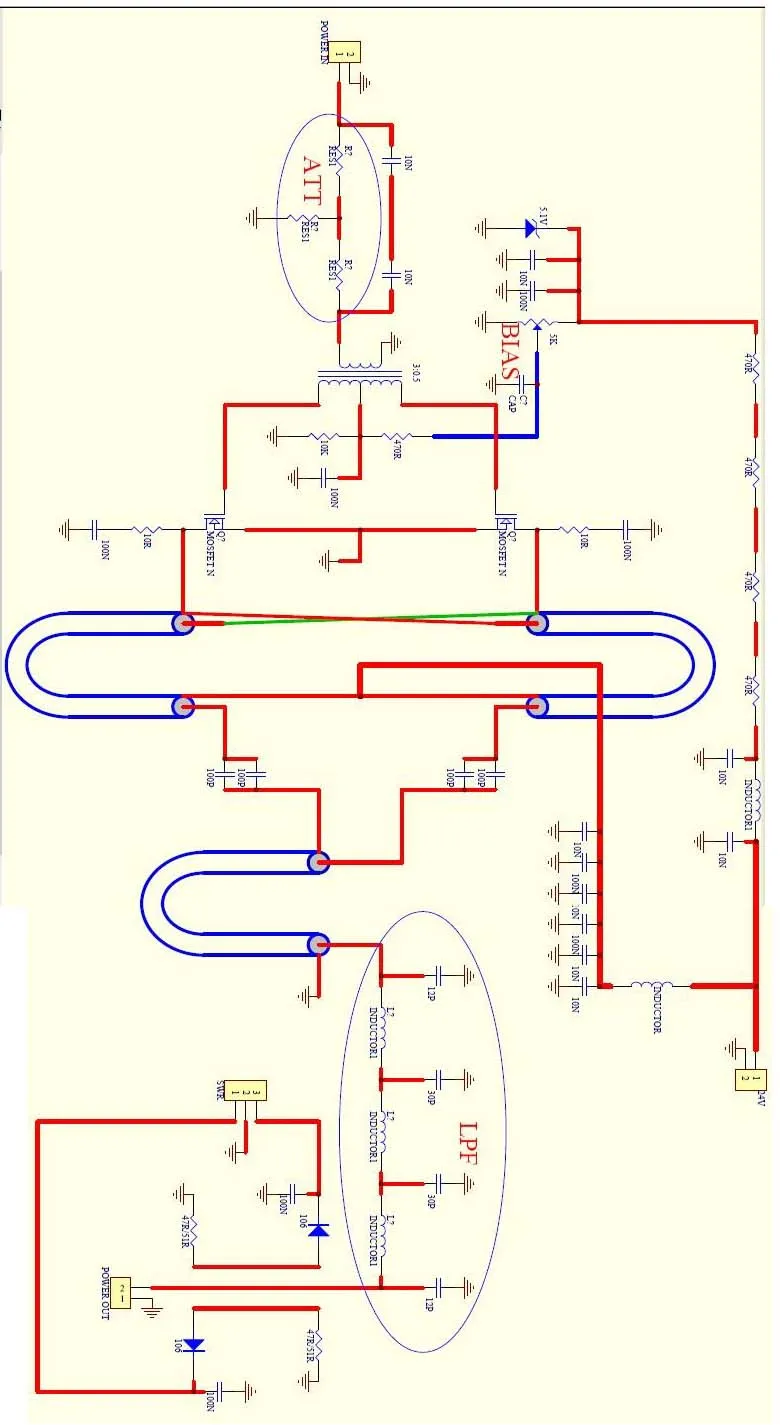

Особенности: Примечание:Мрф186 Старый Используется Это все детали, вам нужна самодельная сваркаРуководство по сборке Http://g4fev.atspace.com/mrf186linear.htm Https://www.oselsan.net/icerik.asp?pid=391 Размер печатной платы: 13,5 см x 5 см Выход усилителя: 80 -- 100 Вт Диапазон воспроизводимых частот 80 -- 120 МГц (вход 1 -- 1,5 Вт) 140 -- 170 МГц (3 -- 4 Вт) Питание: 24-26 В постоянного тока ток: 5-7 А 1: Этапы установки Согласно данным изображения согласно сварке, чертежам монтажа. 2: этапы отладки: сварка завершена, установленный радиатор Во-первых, не устанавливайте MRF186 (XRF186) Подключите блок питания 24 в отрегулируйте напряжение смещения 3,5 в, а затем отключите блок питания Установите трубку MOS power tube MRF186 (XRF186), обратите внимание на отключение электрического паяльника, сварку паяльника при помощи отработанного тепла, предотвращение электростатического поломки силового транзистора MOS 3: Подключите измеритель мощности, фиктивную нагрузку, сначала включите питание, настройте ток покоя, 200-800 мА, 400 мА-это лучшее 4: тестовая мощность, подключенная к push, push, push FM максимум 1,5 Вт, максимум VHF 4 Вт FM и VHF, базовые не регулируются, способствуют UHF максимум 7 Вт-8 Вт, UHF регулирует переменный конденсатор для получения оптимальной выходной мощности Предупреждение вход максимум FM VHF 1,5 W, максимум 4W, максимум 7W-8W выход UHF, максимум 100W, выход отключения открытого замыкания, короткого замыкания Запрещение незаконного использования усилителя мощности, незаконное использование не имеет ничего общего с другими

Посылка ходит 100% Новый бренд 1x100 Вт FM VHF 80 МГц-170 МГц RF Плата усилителя мощности для любительского радио DIY наборы DC 24v
