Lusya 100 Вт FM VHF 80 МГц-170 МГц RF усилитель мощности плата AMP DIY наборы для любительского радио C4-001

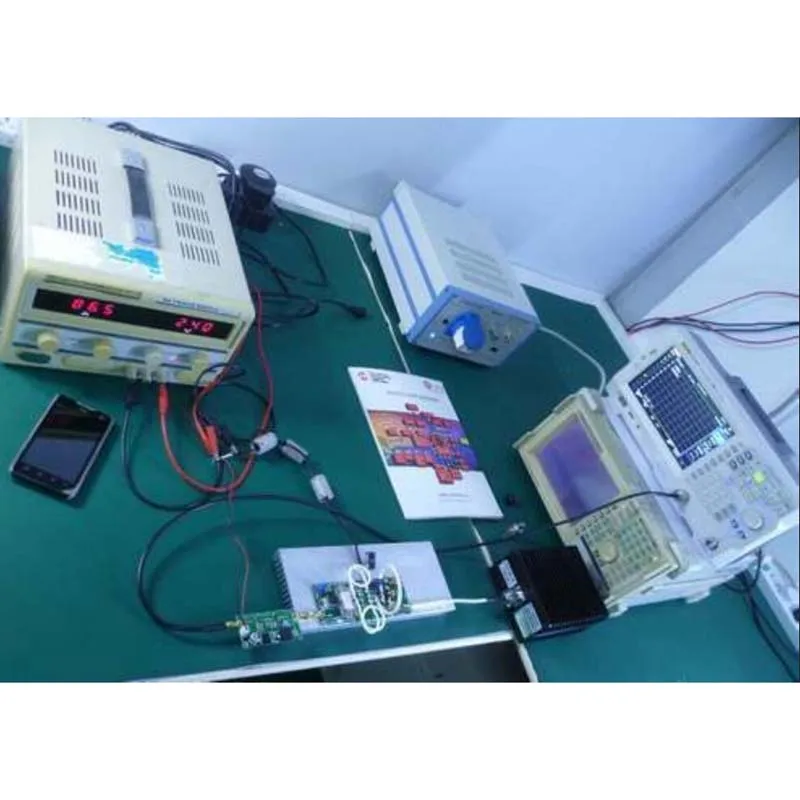

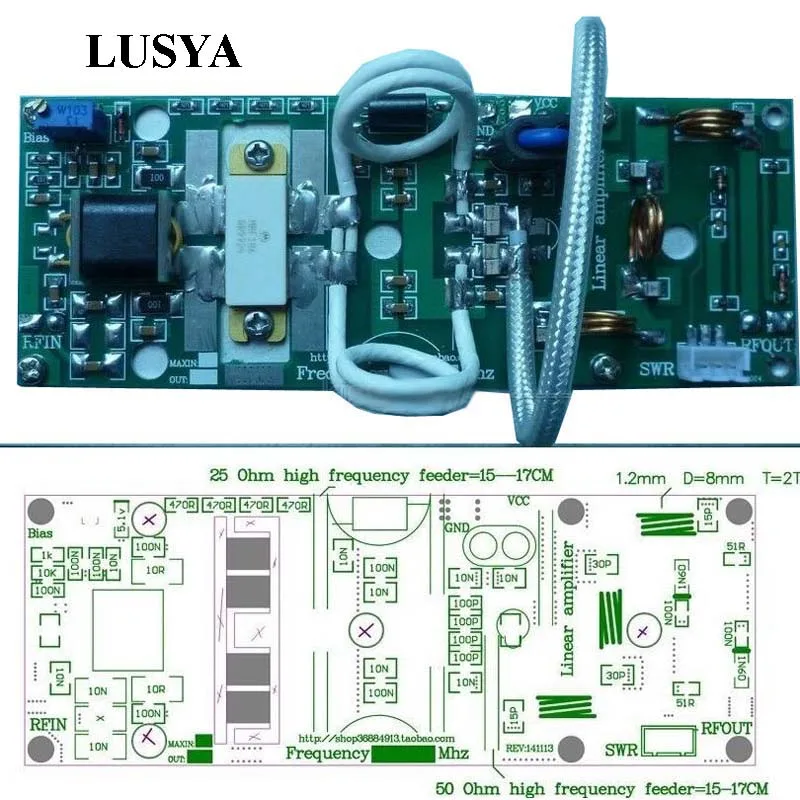

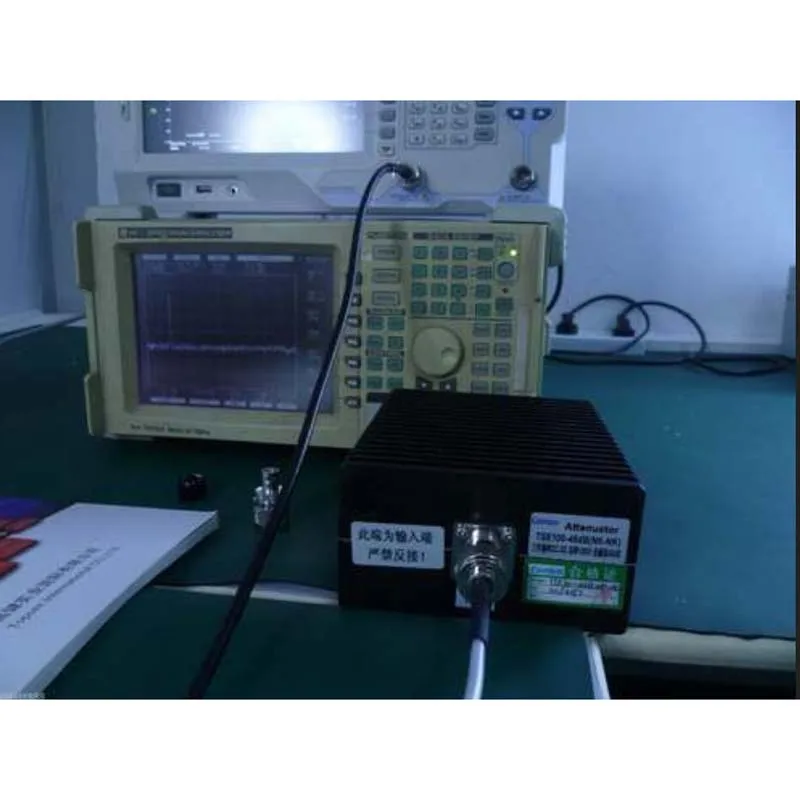

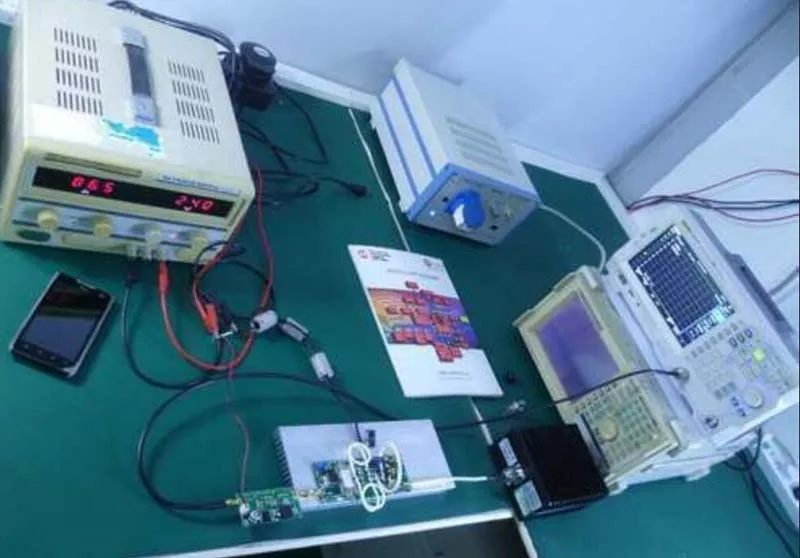

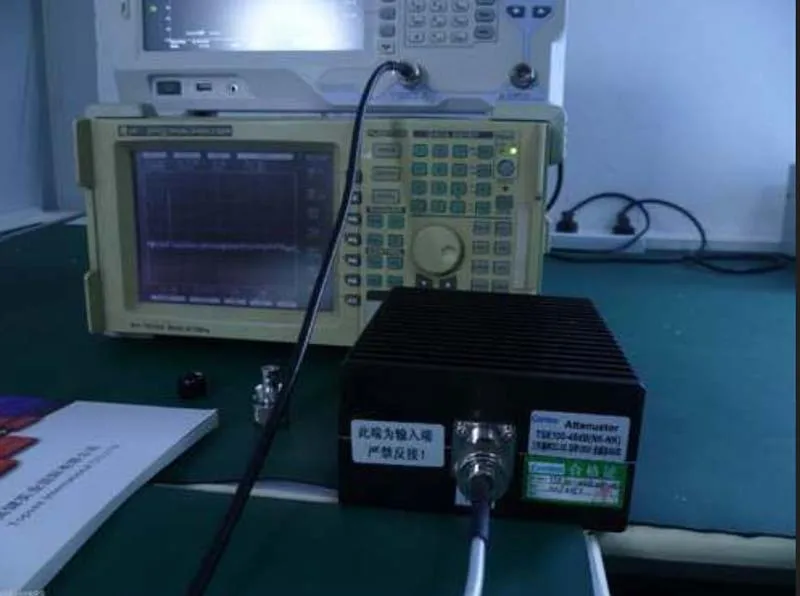

1: Этапы установки Согласно данным изображения согласно сварке, чертежам монтажа. 2: этапы отладки: сварка завершена, установленный радиатор Во-первых, не устанавливайте MRF186 (XRF186) Подключите блок питания 24 в отрегулируйте напряжение смещения 3,5 в, а затем отключите блок питания Установите трубку MOS power tube MRF186 (XRF186), обратите внимание на отключение электрического паяльника, сварку паяльника при помощи отработанного тепла, предотвращение электростатического поломки силового транзистора MOS 3: Подключите измеритель мощности, фиктивную нагрузку, сначала включите питание, настройте ток покоя, 200-800 мА, 400 мА-это лучшее 4: тестовая мощность, подключенная к push, push, push FM максимум 1,5 Вт, максимум VHF 4 Вт FM и VHF, базовые не регулируются, способствуют UHF максимум 7 Вт-8 Вт, UHF регулирует переменный конденсатор для получения оптимальной выходной мощности Предупреждение вход максимум FM VHF 1,5 W, максимум 4W, максимум 7W-8W выход UHF, максимум 100W, выход отключения открытого замыкания, короткого замыкания Запрещение незаконного использования усилителя мощности, незаконное использование не имеет ничего общего с другими

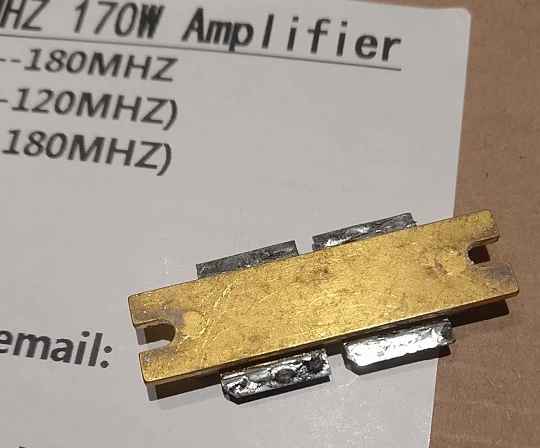

ТРАНЗИСТОР старый, пожалуйста, проверьте изображение
