Комплект шагового двигателя CNC Nema 23, 3-осевой 112 мм (двойной вал), 425oz-in, FMD2740C, 50 В постоянного тока, драйвер двигателя и 4-осевая USB-порт, коммутационная плата
Changzhou Rattm Motor Co., Ltd. - Надежность 94.25%
Более 1341 подписчиков, дата открытия магазина 25.10.2010
- Положительные оценки: 95% (81)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 01.02.2022

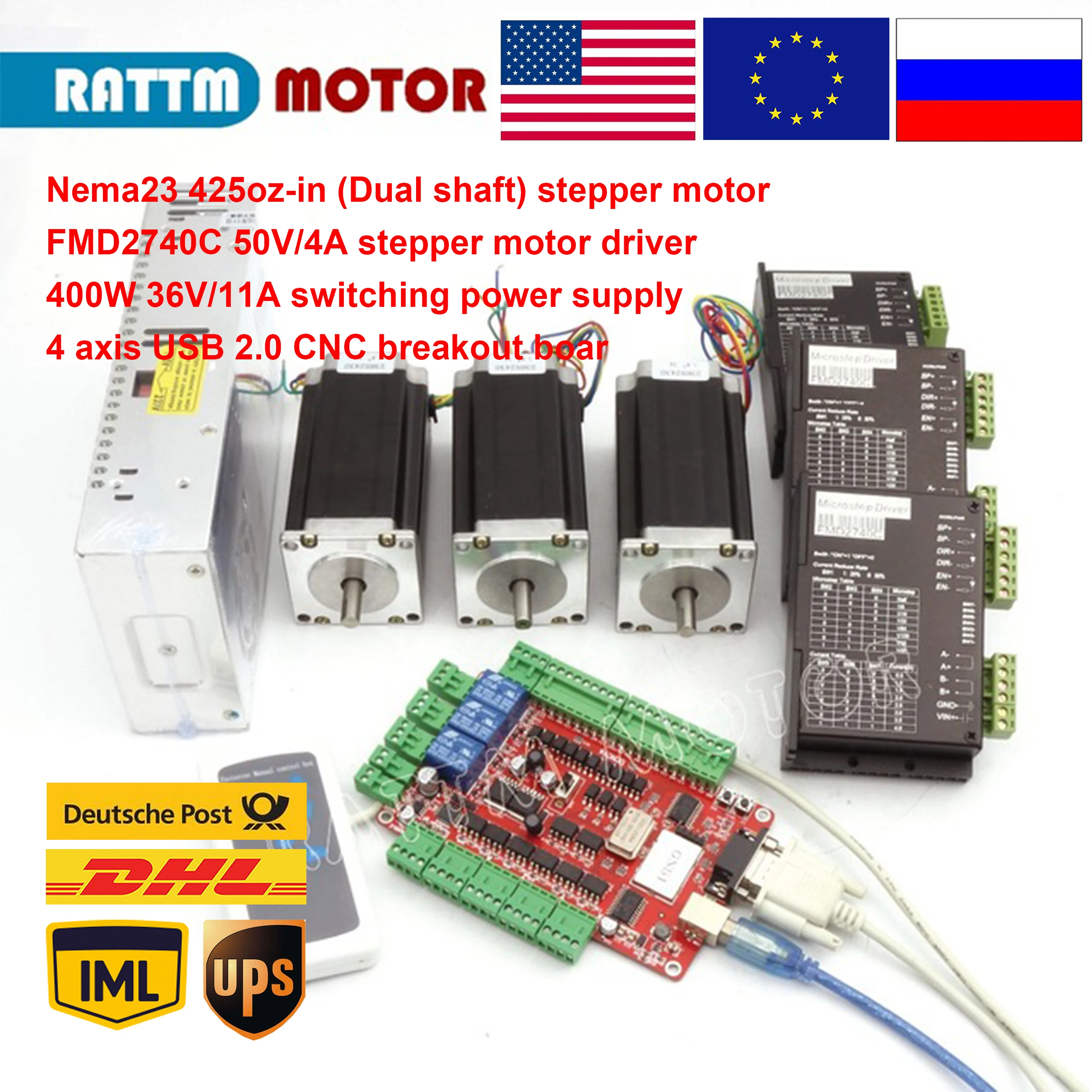

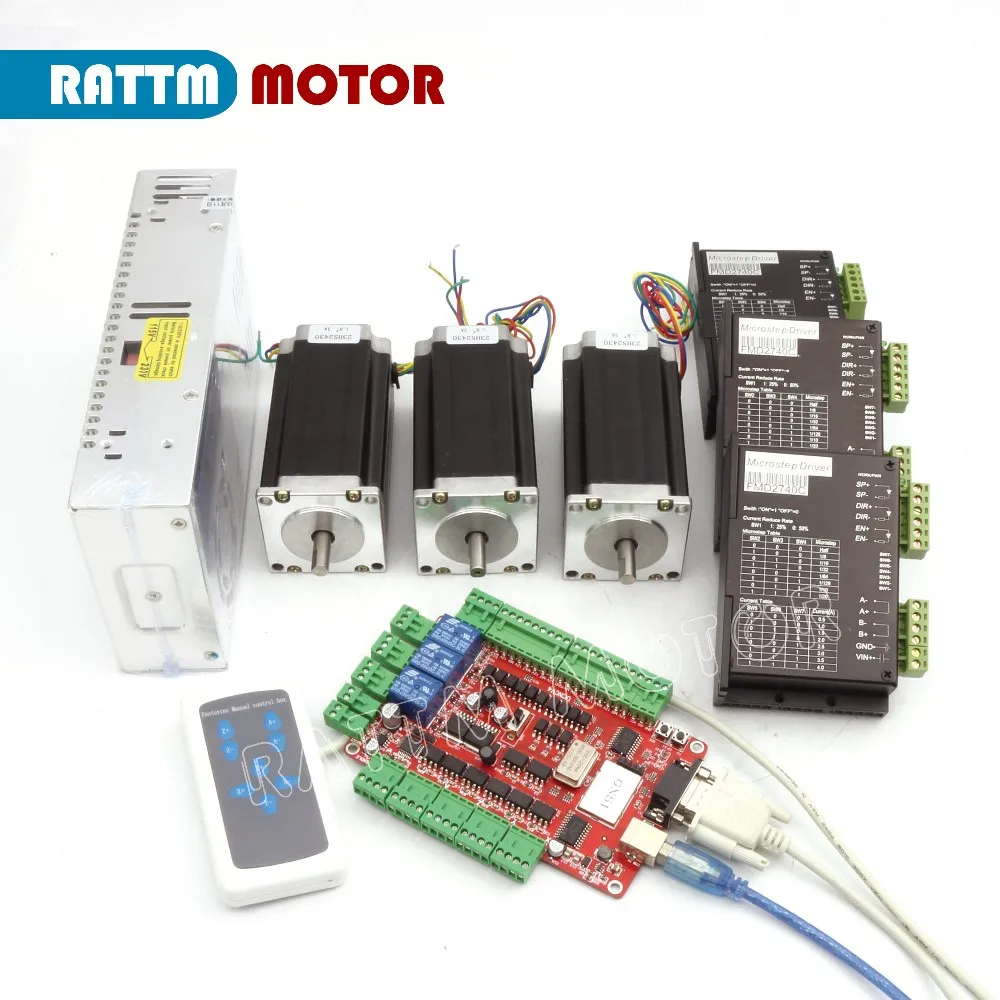

Посылка
Шаговый двигатель 3x23HS243 0B(Двойной вал, 112 мм)
Драйвер шагового двигателя 3 x FMD2740C
Импульсный источник питания 1x400W 36V/11A
1x4 оси USBCNC Кабан
1 x ручной контроллер
1 x USB-кабель
Кабель DB9-1 шт.
Руководство пользователя на английском языке:
Https://drive.google.com/open?id=0B49xwe9ffk3fLWRrTzExRHBpblk
Https://drive.google.com/file/d/0B49xwe9ffk3fLWRrTzExRHBpblk/view?usp=sharing
Https://drive.google.com/file/d/0B49xwe9ffk3fQWNLMHJNdHh6Z2c/view?usp=sharing

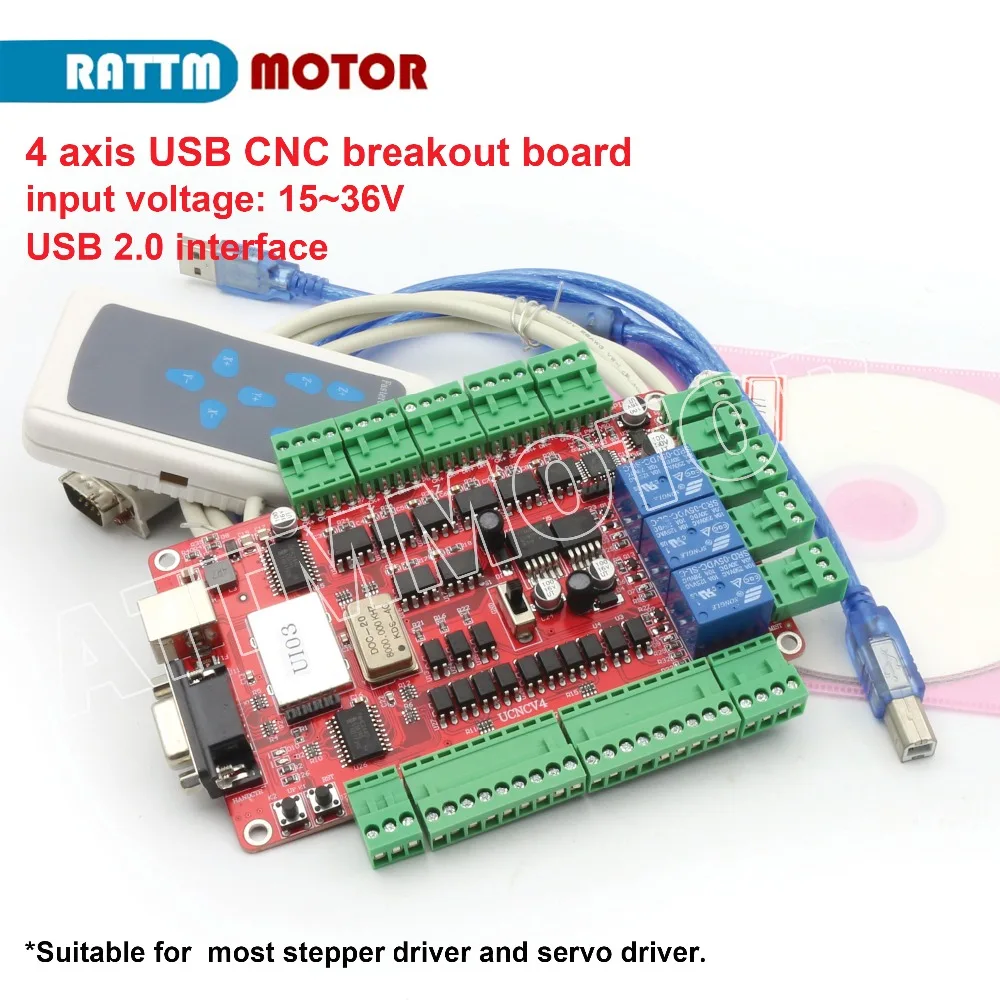

4 оси для фрезерного станка среднего размера, плазмы или лазера
1. Краткая информация о товарах
USBCNCV4.0-это высокопроизводительный контроллер движения, основанный на программном обеспечении USBCNC, система может завершить преобразование из G-кода для подключения сигнала управления движением шагового двигателя, не требуя каких-либо дополнительных аппаратных средств и программного обеспечения. Эта карта управления совместима с большинством шаговых драйверов и сервоприводов, это идеальный контроллер, который вместо параллельной платы интерфейса Mach3.
2. Требования к компьютерной системеМинимальная конфигурация:
1) Процессор: 1 ГГц
2) память: 512 Мб
3) 500 МБ свободного места на диске
4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше
5) интерфейс USB 2,0
6) сетчатый каркас 3,5 SP1
Рекомендуемая конфигурация:
1) Процессор: дикарьон 2 ГГц
2) Память: 2 Гб;
3) 1 ГБ свободного места на диске
4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше
5) интерфейс USB 2,0
6) сетчатый каркас 3,5 SP1
3. Особенности производства

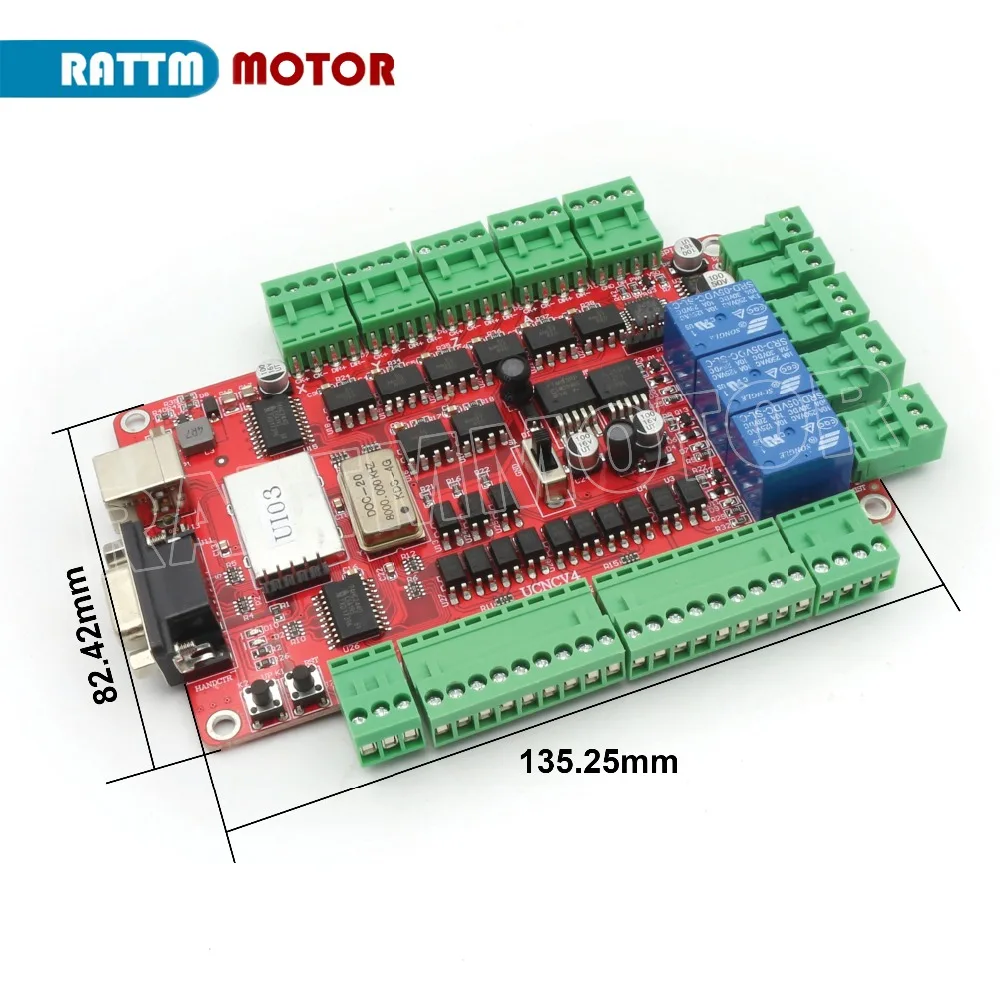

1. После проверки версия V4 с использованием Красной печатной платы, размер печатной платы составляет 135,3*82,5 мм.;
2. Лицевая часть узкого края размещена с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, вытянутых из панели чехла напрямую;
3. Обратная сторона узкого края-интерфейс ввода и вывода питания и интерфейс вывода 3 реле; Реле является сильным источником помех, реле вдали от конструкции основного чипа управления, способствует устойчивости доски;
4. Одна из двух широких сторон-шаговый двигатель и основной выход сигнала axiscontrol;
5. Другая сторона двух широких сторон-Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; Одна сторона для входа, другая сторона выходного режима подключения проста и удобна;
6. Модуль питания 5V и 12V Компактная независимость, безопасность, стабильность;
7. Внешняя обеспечивает стабильность работы системы эффективно с кристаллическим активным и основным чипом управления shield;
8.Размер контура составляет 135,3*82,5 мм, размер установки отверстия для позиционирования продукта составляет 127*75 мм
9.Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!

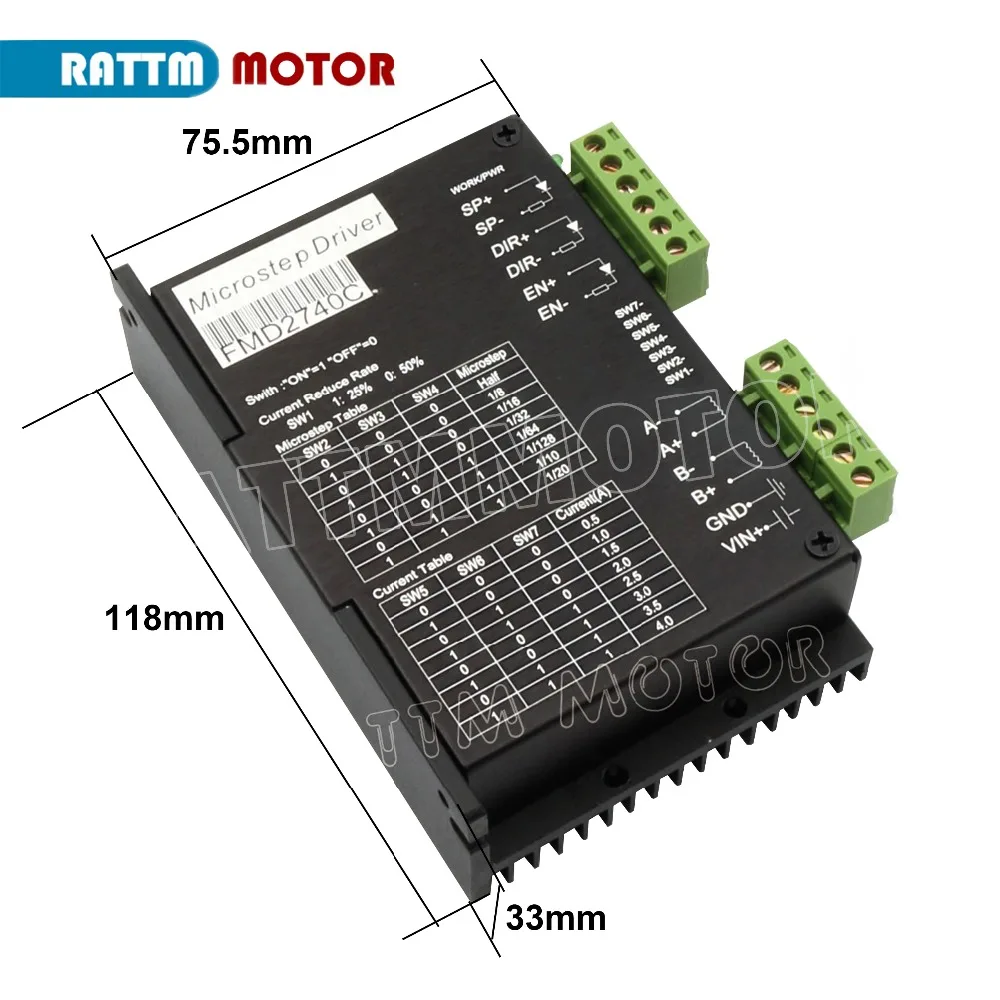

2.Драйвер шагового двигателя FMD2740C, 50 В/4 а
FMD2740C управляется японским чипом sanyo, после многократного оптимизации НИОКР и производства высокого подразделения 2-фазный привод шагового двигателя, подходит для вождения малого и среднего фазового тока менее 4A 2-фазный или 4-фазный гибридный шаговый двигатель. Благодаря внедрению новой технологии привода биполярного измельчителя постоянного тока, использование того же двигателя может выводить больше скорости и мощности, чем другие драйверы. Улучшена точность работы шагового двигателя сегментов, снижает вибрации и снижение уровня шума
Описание:
1) Высокая производительность, низкая цена
2) биполярный режим измельчения постоянного тока
3) Напряжение питания от 12 до 40 В постоянного тока
4) высокоскоростной вход изоляции сигнала оптопары
5) Частота измельчения 20 кГц
6) Точность деления 2 \ 8 \ 16 \ 32 \ 64 \ 128 \ 10 \ 20 дополнительно
7) Электрический входной сигнал совместим с TTL
8) стационарный ток автоматически уменьшается в два раза
9) конструкция формы удобна для установки
10) Максимальный ток привода 4А
11) Управляйте любым 4А фазовым током 2-фазного или 4-фазного гибридного шагового двигателя

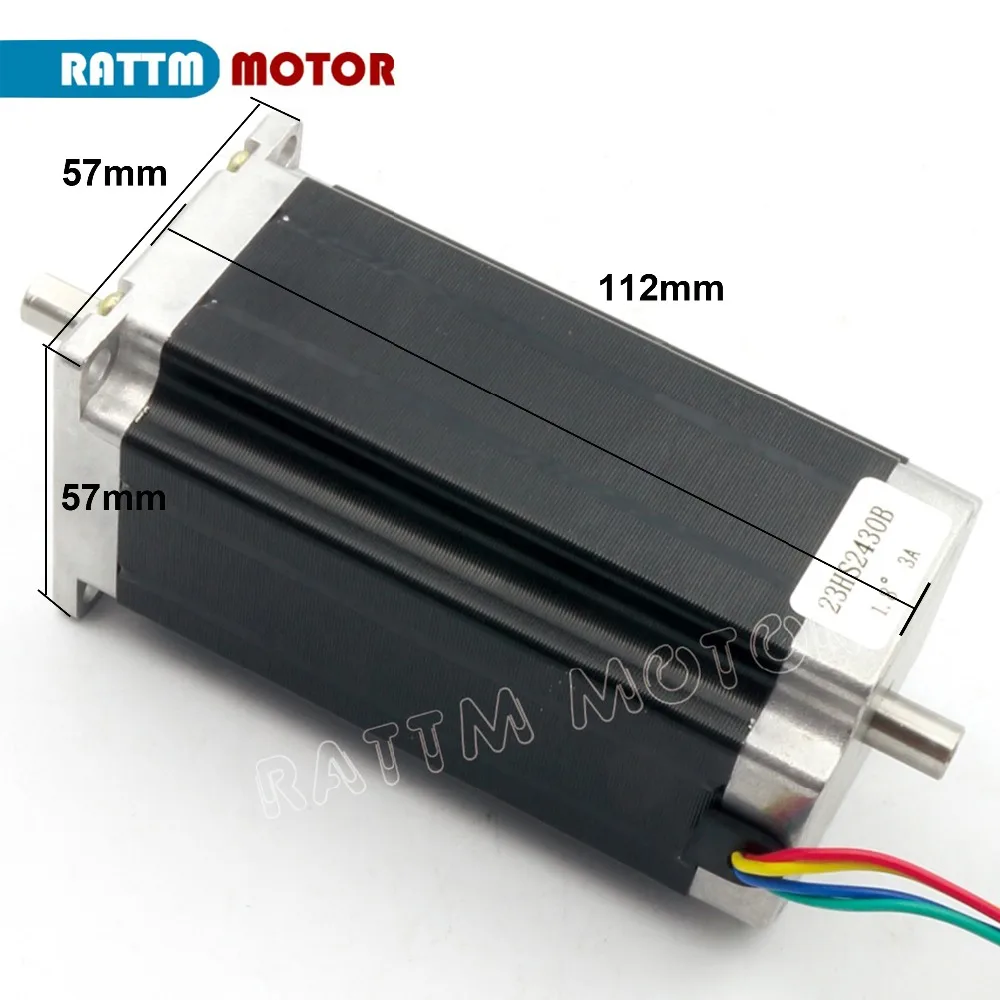

3. Шаговый двигатель
Технические характеристики
Номер детали: 23HS2430B
Размер оправы: NEMA23
Угол шага: 1,8 градусов
Ток: 3,0 A/фаза
Сопротивление: 1,6 Ом/фаза
Индуктивность: 6,8 мгн/фаза
Удерживающий момент: 280N.cm/18kg-cm 425 oz-in
Инерция ротора: 800g-cm2
Количество проводов: 4
Вес: 1,66 кг
Длина: 112 мм двойной вал
Техническое описание (23HS2430, передний вал диаметром 8 мм и длиной 21 мм, задний вал диаметром 8 мм и длиной 11 мм, крутящий момент 425 oz-in или 28kg.cm)
Провода проводов двигателя:
Красный A +
Зеленый A-
Желтый B +
Синий B-
4. Импульсный источник питания
400 Вт, вход: 100-120VAC или 200-240VAC,50/60Hz, выход: 36v/11 A, один выход, импульсный источник питания
Доставка
Пожалуйста, откройте посылка ВКУ и проверьте, есть ли какие-либо повреждения, прежде чем подписывать, если есть какие-либо повреждения, пожалуйста, не подписывайте и немедленно свяжитесь с нами
Мы отправляем, если вы хотите подтвердить доставку, пожалуйста, свяжитесь с нами, прежде чем делать ставку, чтобы проверить детали!По всему миру
Все товары будут отправлены в течение 1-3 рабочих дней после получения оплаты
Оплата
Мы принимаем кредитные карты, банковский счет, western union,moneybook и т. д.
Оплата должна быть произведена в течение 48 часов с момента окончания аукциона
Ввозные пошлины, налоги и сборы не включены в цену товара или стоимость доставки. Эти расходы оплачивает покупатель.
Проблемы и отзывы
Пожалуйста, дайте нам возможность решить любую проблему, когда у вас возникнет, мы заботимся о вашей проблеме и сделаем все возможное, чтобы решить ее.
Мы являемся новым участником на ebay и должны понимать обе стороны
Пожалуйста, напишите нам, прежде чем вы хотите оставить отрицательотзывы в
Возврат средств
Когда у вас есть посылка, и вы не удовлетворены товаром или это другая проблема, как сломанная, пожалуйста, сообщите нам причину и пришлите фотографии
По любой причине требуется возврат средств. Товар должен быть в первоначальном состоянии и без физических повреждений. Покупатель несет ответственность за всю стоимость доставки
Свяжитесь с нами
Будем рады ответить на любые вопросы клиентов по всему миру, мы постараемся сделать все возможное, чтобы оставить отзыв на электронную почту клиента в течение 1-2 рабочих дней, если нет, пожалуйста, проверьте почтовый ящик снова
Удовлетворение потребностей клиентов очень важно для нас.
-
Driver electric current4A
-
Driver microstep128microstep
-
Driver nameFMD2740C
-
Holding Torque425oz-in/ 280Ncm
-
is_customizedYes
-
Motor Name23HS2430B
-
Name4 Axis CNC stepper motor controller kit
-
Power supply400W,36V/9.7A
-
Step Angle(degrees)1.8
-
Вес логистики8.000
-
Каждая упаковка1
-
Крутящий Момент425oz-in
-
Минимальная единица измерения100000017
-
Название брендаRATTMMOTOR
-
Номер модели23HS2430B
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)30
-
Размер логистики - длина (см)29
-
Размер логистики - ширина (см)25
-
СертификацияЕвропейский сертификат соответствия
-
ТипHYBRID
-
Ток / Фаза3A
-
Угол Шага (градусы)1.8
-
Фаза2
