ЧПУ 4-осевой комплект шагового двигателя Nema 23 112 мм (двойной вал) 425oz-in FMD2740C 50 в 4A драйвер двигателя и 4-осевой USB порт коммутационная плата
Changzhou Rattm Motor Co., Ltd. - Надежность 94.25%
Более 1341 подписчиков, дата открытия магазина 25.10.2010
- Положительные оценки: 95% (81)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 01.02.2022

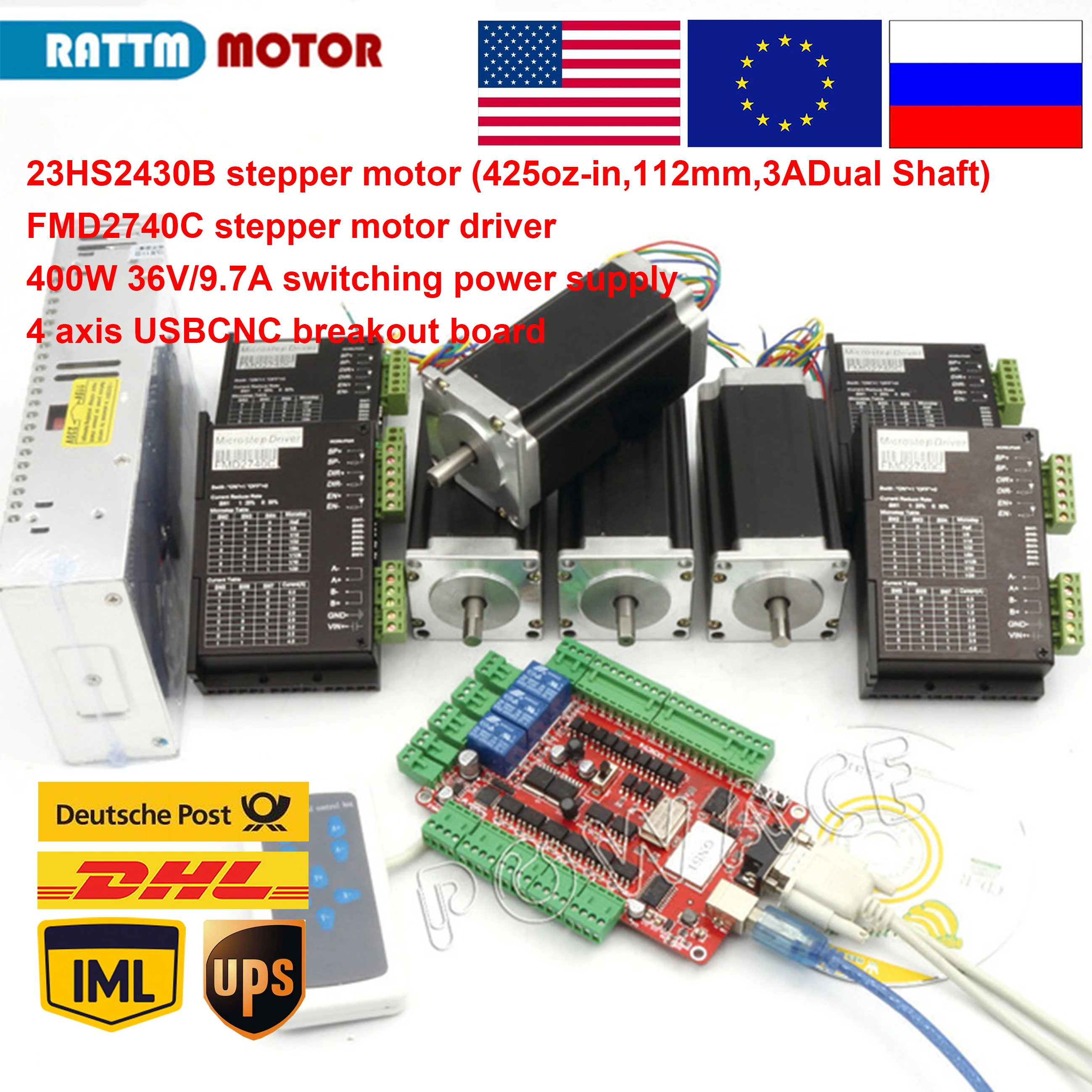

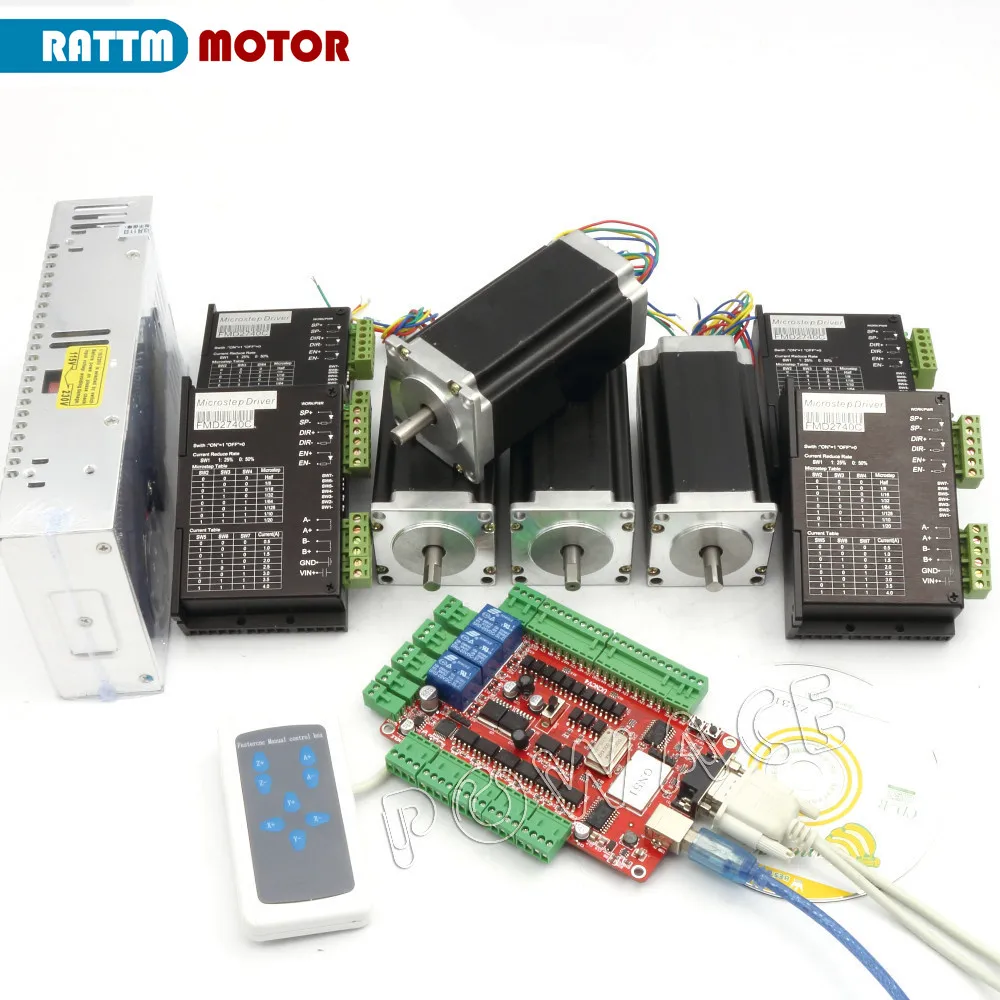

Посылка включает:
4x23HS243 0B шаговый двигатель(Двойной вал)
4 x Драйвер шагового двигателя FMD2740C
1x400W 36V/9.7A импульсный источник питания
1x4 оси USBCNC breakout board

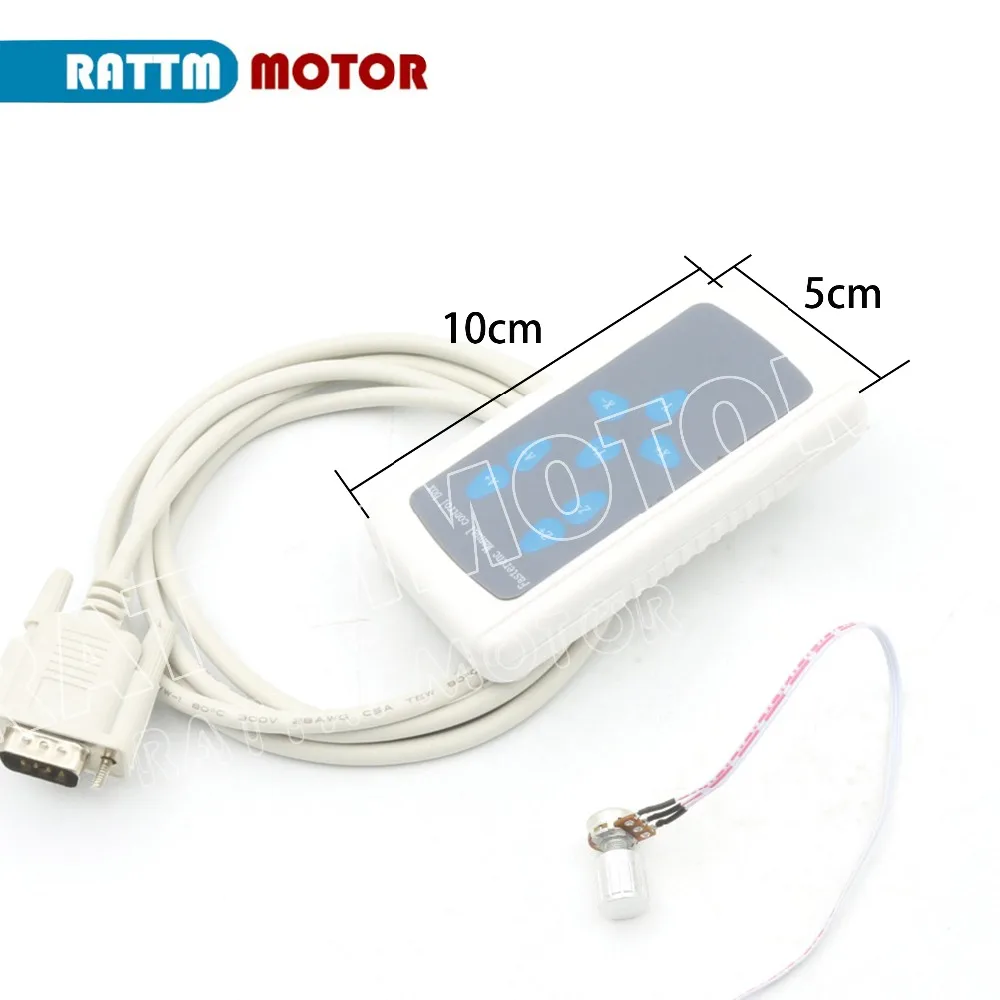

1 х ручной контроллер
1 х USB кабель
1 кабель DB9
Руководство пользователя на английском языке:
Https://drive.google.com/open?id=0B49xwe9ffk3fLWRrTzExRHBpblk
Https://drive.google.com/file/d/0B49xwe9ffk3fLWRrTzExRHBpblk/view?usp=sharing
Https://drive.google.com/file/d/0B49xwe9ffk3fQWNLMHJNdHh6Z2c/view?usp=sharing
Новый 4 aixs USBCNC NEMA23 425oz-in,112 мм, 3A (двойной вал) шаговый двигатель CNC Комплект

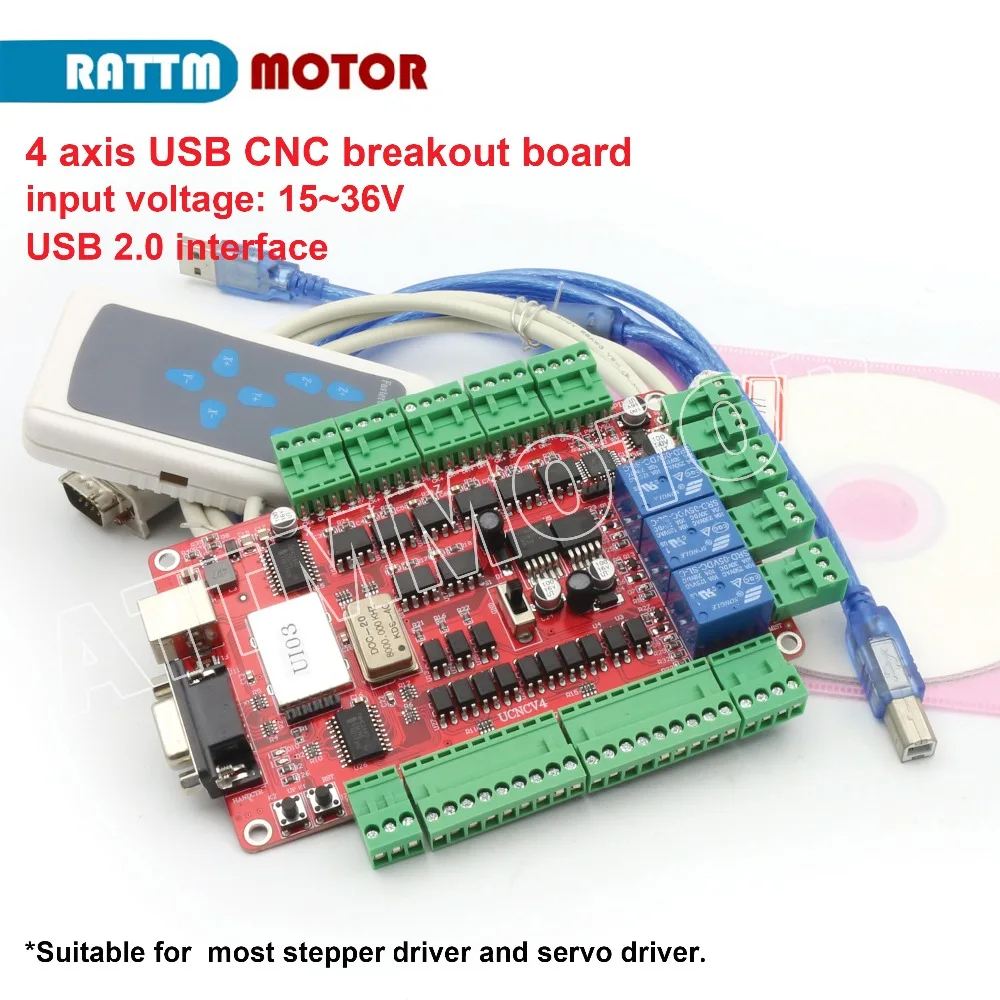

1. 4 оси USBCNC breakout board
1) краткое описание продукции
USBCNCV4.0-это высокопроизводительный контроллер движения, который основан на управлении ПК по USBCNC, система может завершить преобразование от G кода для подключения шагового двигателя сигнала управления движением без необходимости каких-либо дополнительных аппаратных средств и программного обеспечения. Эта плата управления совместима с большинством шаговых драйверов и серводвигателей, это идеальный контроллер, который вместо параллельной платы интерфейса Mach3.
2) Требования к компьютерной системеМинимальная конфигурация:
1) ЦП: 1 ГГц
2) память: 512 Мб
3) 500 МБ свободного места на диске
4) графическое устройство DIRECTX9 с WDDM 1,0 или более высоким Драйвером
5) интерфейс USB 2,0
6) сетка 3.5SP1
Рекомендуемая конфигурация:
1) ЦП: 2 ГГц dikaryon
2) Память: 2 Гб;
3) Свободное дисковое пространство 1G
4) графическое устройство DIRECTX9 с WDDM 1,0 или более высоким Драйвером
5) интерфейс USB 2,0
6) сетка 3.5SP1

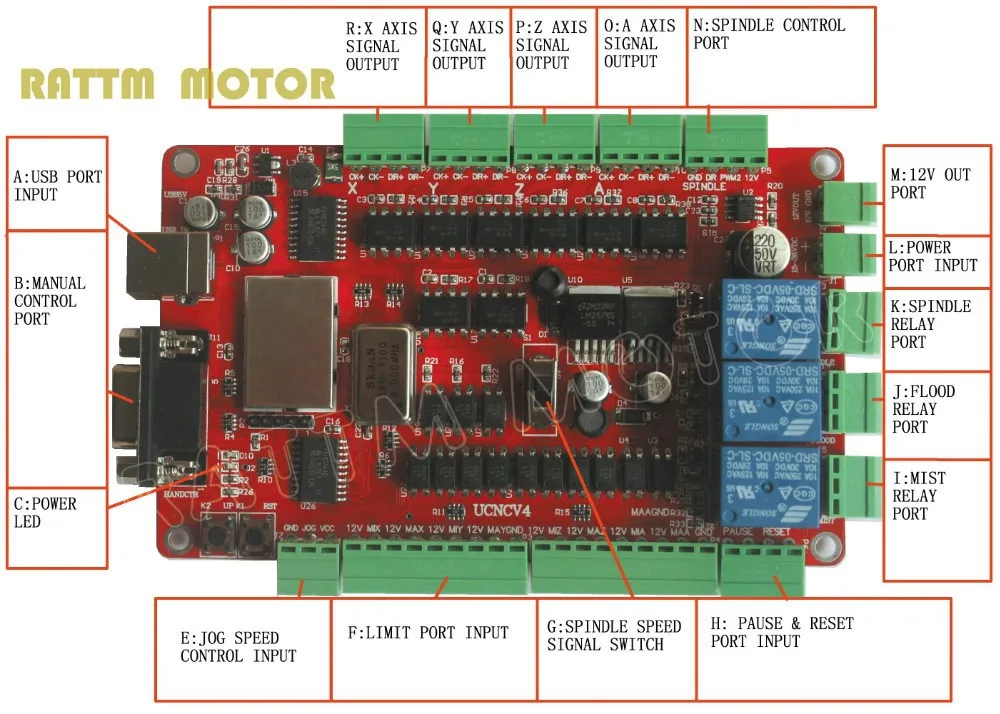

3. Особенности производства

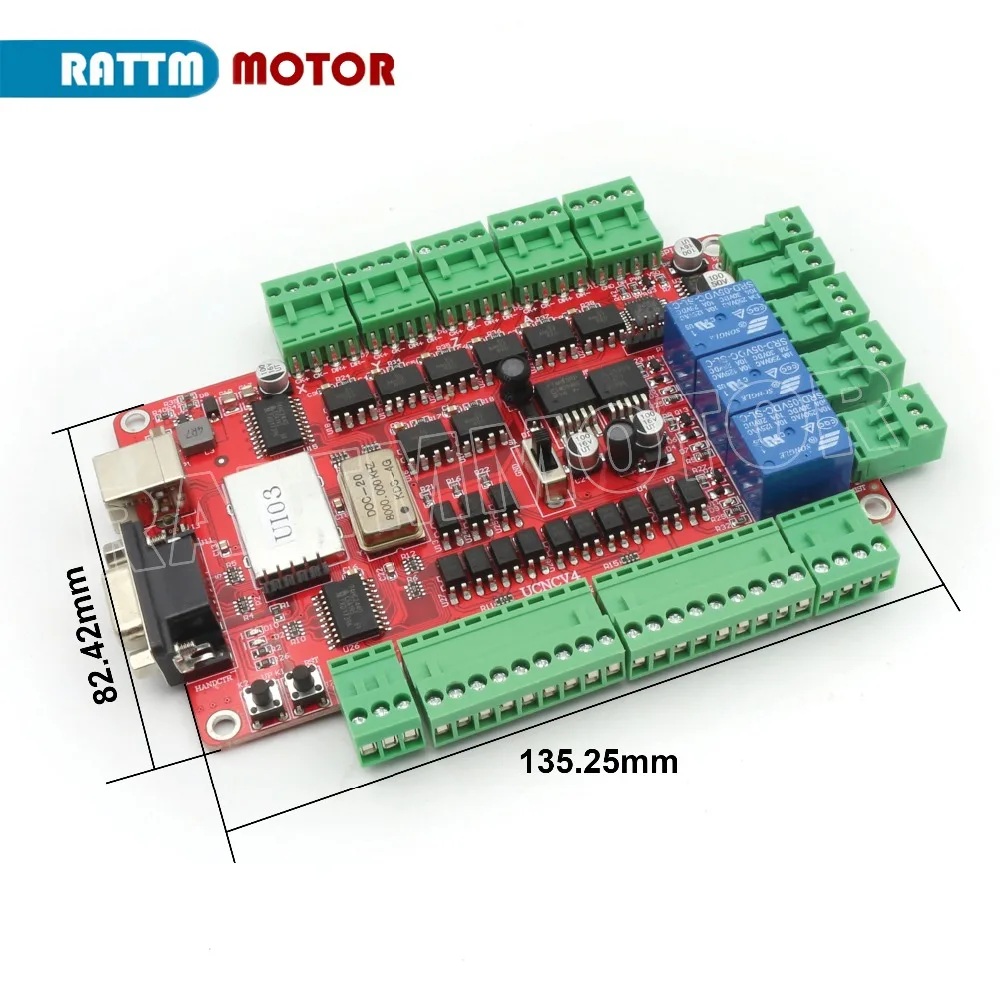

1. После проверки, версия V4 с использованием Красной платы PCB, размер PCB составляет 135,3*82,5 мм.;
2. Передняя часть узкой кромки с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, изготовленных непосредственно из панели «чехол»;
3. Задний конец узкой кромки-это входной и выходной интерфейс и 3 релейных выходных интерфейса; Реле-это сильный источник помех, реле вдали от конструкции главного чипа управления, это способствует стабильности доски;
4. Одна из двух широких сторон-шаговый двигатель и основной выходной сигнал axiscontrol;
5. Другой стороной двух широких сторон является Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; Одна сторона для входа, другая сторона режима подключения выхода простая и удобная;
6. 5 В и 12 В модуль питания компактной независимости, безопасности, стабильности;
7. Внешний обеспечивает стабильность системы эффективно работает с кристаллическим активным и основным чипом управления;
8. Размер контура составляет 135,3*82,5 мм, размер отверстия для позиционирования продукта составляет 127*75 мм
9. Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!
Этот товар прост в эксплуатации для пользователя DIY hobby, но он управляется с помощью usb-порта, поэтому нужно более осторожно устанавливать программное обеспечение, пожалуйста, внимательно прочитайте руководство пользователя и следуйте за нами.

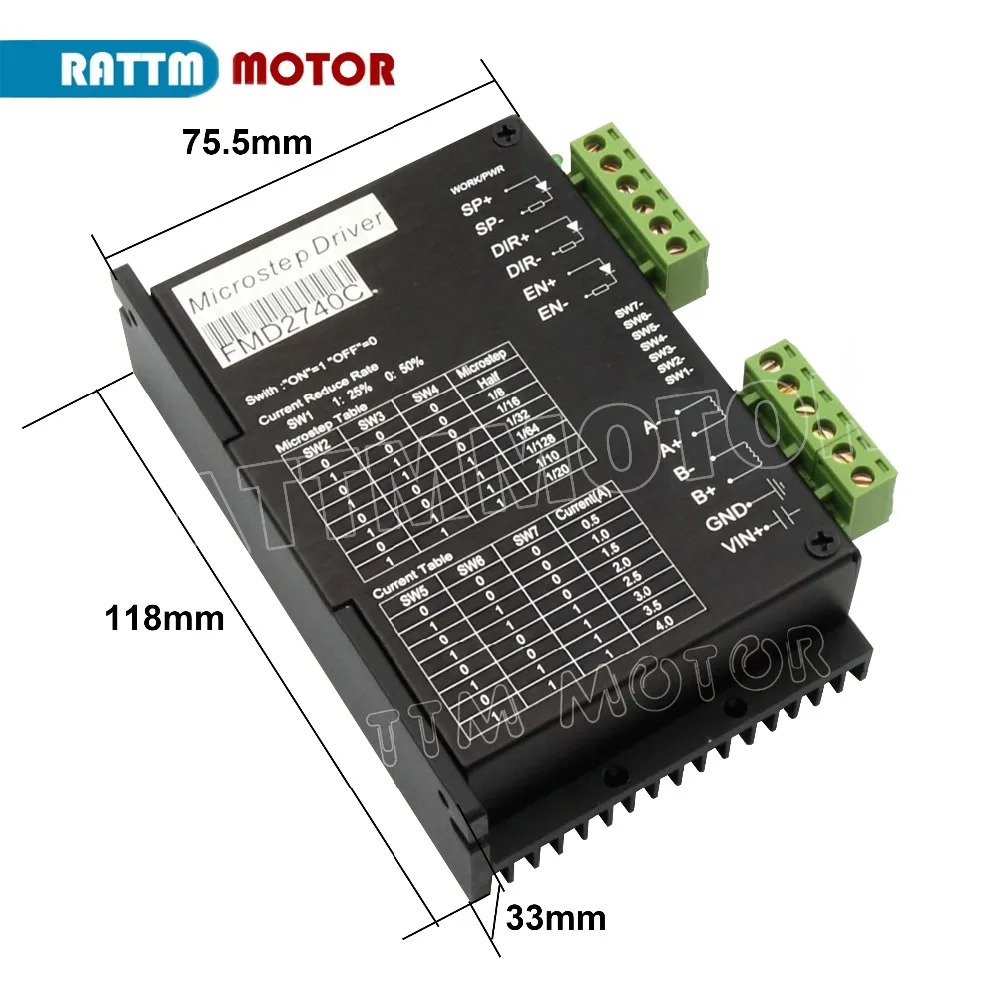

Драйвер шагового двигателя FMD2740C1. Краткое описаниеFMD2740A FMD2740A с приводом от японского sanyo чип, после многократного оптимизации R & D и производства высокого подотдела 2-фазы привод шагового двигателя, подходит для езды на велосипеде малых и средних фазного тока меньше, чем 4A 2-фазный или 4-фазный гибридный шаговый двигатель. В связи с внедрением новой биполярной технологии постоянного тока измельчителя, использование того же двигателя может выводить больше скорости и мощности, чем другие драйверы. Сегменты шагового двигателя улучшают точность работы, уменьшают вибрации и снижение уровня шума.
2.,Особенности1.Высокая производительность, низкая цена
2.Биполярный режим постоянного тока
3.Напряжение питания от 12 до 50 В постоянного тока
4.Высокоскоростная оптопара изоляция сигнала вход
5.Частота измельчения 20 кГц
6.Точность деления2 \ 8 \ 16 \ 32 \ 64 \ 128 \ 10 \ 20Опционально
7.Электрический входной сигнал совместим с TTL
8.Стационарный ток автоматически уменьшается наполовину
9.Конструкция формы удобна для установки
10.Максимальный ток привода4A
11.Привод каких-либо 4A фазный ток 2-фазный или 4-фазный гибридный шаговый двигатель
3.,ПрименениеПодходит для различных малых и средних средств автоматизации оборудования и инструментов, например: небольшой гравировальный станок, SMT машина и т. Д.
4.,Определенная проводкаИнтерфейс слабого сигнала
Сигнал
Функция
SP +
Импульсный сигнал + конец
СП-
Импульсный сигнал-конец
DIR +
Сигнал направления + конец
DIR-
Направление сигнала-конец
EN +
Включить сигнал + конец
EN-
Включение сигнала
Сильный порт подключения
Сигнал
Функция
Вин +
12to50 v dc источник питания вход + конец,Рекомендуется использовать 36V3A
GND
Подключение источника питания постоянного тока
A +
Шаговый двигатель A + фазовый терминал
А-
Шаговый двигатель A - Phase terminal
B +
Шаговый двигатель B + фазовый терминал
Б-
Шаговый двигатель b-фазный терминал
Примечание:Этот накопитель не содержит цепи анти-интерполяции, поэтому невходное положительное и отрицательное питание перевернуто вверх дном! В противном случае это повредит накопитель!
5,Электрические характеристики6,Использование окружающей среды и параметровМетод охлаждения
Естественное охлаждение или принудительное воздушное охлаждение
Использование окружающей среды
Случаи жизни
Избегайте пыли, масляного тумана и коррозионных газов
Температура
0°C-+ 50°C
Влажность
40-90% относительной влажности
Вибрация
6m/s2 MAX
Температура хранения
-20°C-+ 65°C
Вес
250 г
7,Механический Размер установки8, источник питания
Напряжение питания может нормально работать между DC12V-50V, драйвер FMD2740A может использовать обычный выключатель питания постоянного тока, также может использоваться для трансформатора и мостового выпрямителя и конденсатора фильтра, емкость желательна 2000U до 5000U. Примечание. Гребень пульсации напряжения не превышает 50 В. Рекомендуется использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сети над диапазоном напряжения привода.
Примечание:
1. Проводка должна обратить внимание на то, что мощность положительной и отрицательной не должна быть изменена;
2, чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и обратить внимание на охлаждение.
9,Затухание настроек переключателя DIP
Режим распада
SW1
SW2
Медленное распад
Скидка
Скидка
Смешанный спад
На
Скидка
Быстрый спад
Скидка
На
10,Настройки DIP-переключателя
11,Настройки текущего DIP-переключателя
12,Схема проводки контроллера приводного двигателя13,ЭлектропроводкаВ FMD2740C водитель может управлять всеми ток 4A 4-проводной, 6 проводов или 8-жильный 2-фазный/4-фазами, приводятся ниже 4-проводной, 6 проводов, 8 проводов шагового двигателя подключение:
14,Соответствие привода и двигателя
FMD2740C водитель может управлять отечественных и зарубежных производителей 2-фазный или 4-фазный мотор, для того, чтобы получить всю исчерпывающую информацию, вождение, необходимо выбрать разумное питающее напряжение и ток установка. Напряжение питания определяет уровень высокоскоростной производительности двигателя, а установленное значение тока определяет Выходной крутящий момент двигателя.
Выбранное напряжение питания
Вообще говоря, чем выше напряжение питания, тем выше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой вид, слишком высокое напряжение приведет к защите от перенапряжения и может даже повредить привод, но также в работе высокого давления, низкой вибрации скорости.
Установлен выходной ток
Для того же двигателя, чем больше Настройка тока, тем выше скорость, токовый двигатель и больше тепла. Поэтому при нормальных обстоятельствах Настройка тока в мощную машину теплая, но не слишком горячая долгосрочная ценность.
Примечание: настройки тока после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, следует уменьшить настройки тока. Если Настройка тока двигателя, выходной крутящий момент двигателя недостаточно для улучшения условий рассеивания тепла, чтобы гарантировать, что двигатель и привод не будут горячими.

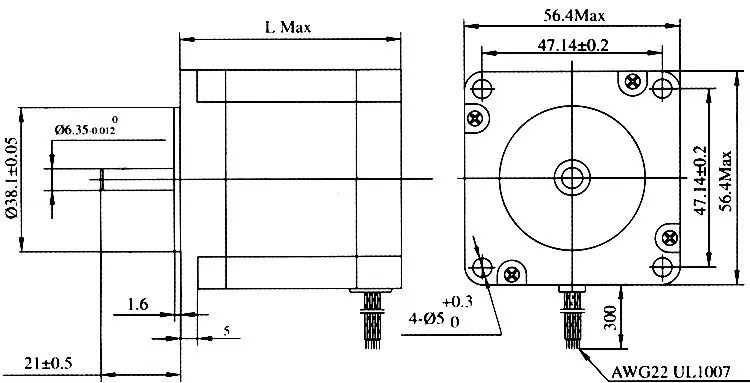

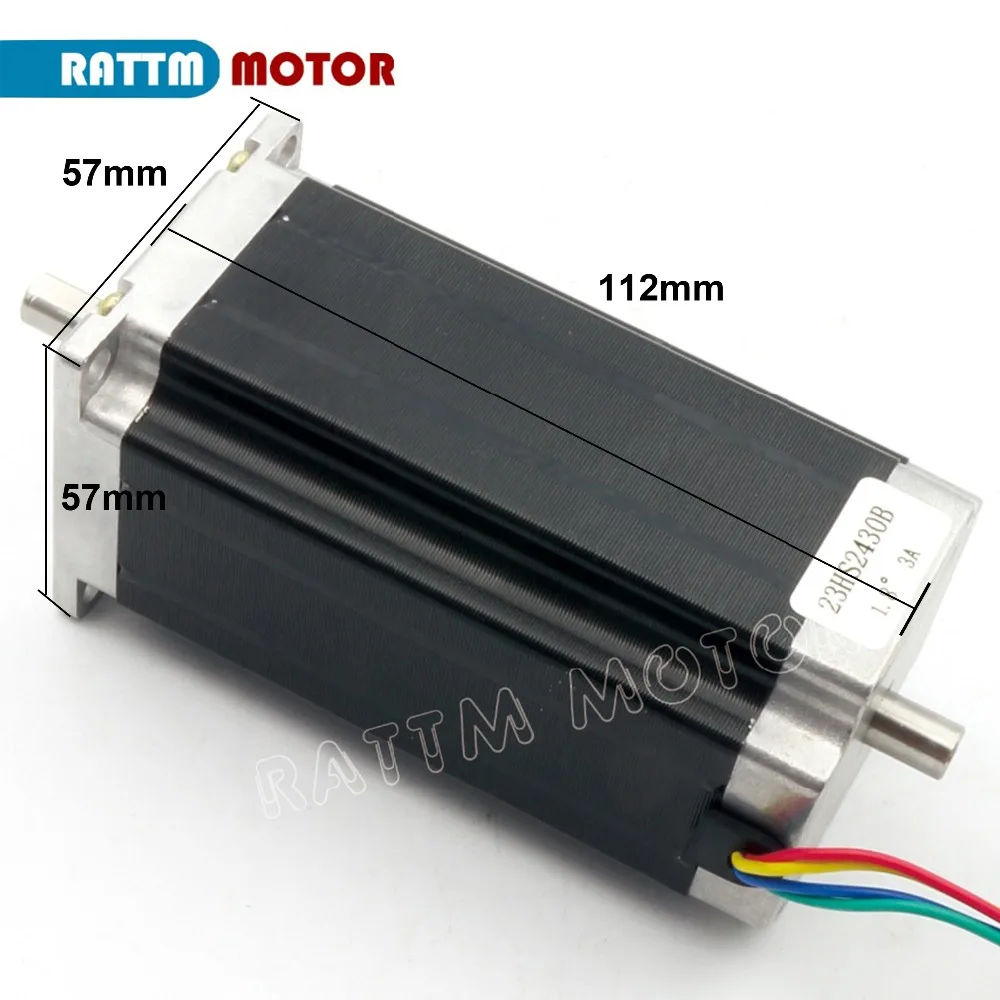

3. Шаговый двигатель
Технические характеристики
Часть №: 23HS2430B
Размер оправы: NEMA23
Угол поворота: 1,8 градусов
Ток: 3.0A/фаза
Сопротивление: 1,6 Ом/фаза
Индуктивности: 6,8 mH/фаза
Удерживающий крутящий момент: 280N. См/28kg-cm 425 oz-in
Инерция ротора: 800g-cm2
Количество проводов: 4
Вес: 1,66 кг
Длина: 112 мм двойной вал
Вал: одиночный вал, диаметр 8 мм, Длина 21 мм с двойной плоской длиной 10 мм
Примечание: Если вам нужен двойной вал, пожалуйста, свяжитесь с нами, мы можем произвести.
Свинцовые провода двигателя:
Красный: A +
Зеленый: A-
Желтый: B +
Синий: B-
4. Импульсный источник питания
400W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 36v/9,7 A, однополюсный импульсный источник питания Выход импульсный источник питания светодиодного табло
Доставка
Пожалуйста, откройте посылка и проверьте, есть ли какие-либо повреждения перед подпиской, если есть некоторые повреждения, пожалуйста, не подписывайте и немедленно свяжитесь с нами
Мы отправляемПо всему миру,Если вы хотите подтвердить доставку, пожалуйста, свяжитесь с нами, прежде чем вы предложите проверить детали
Оплата
Мы принимаем банковские переводы, кредитные карты, moneygram,western union и т. Д.
Оплата должна быть произведена в течение 48 часов с момента окончания аукциона
Импортные пошлины, налоги и сборы не включены в цену товара или стоимость доставки. Эти расходы оплачивает покупатель.
Возврат средств
Когда у вас есть посылка, и вы не удовлетворены товаром, или это другая проблема, как сломанная, пожалуйста, сообщите нам подробную причину и Предоставьте фотографии
По любой причине требуется возмещение средств. Товар должен быть в оригинальном состоянии и не иметь повреждений. Покупатель несет ответственность за все расходы по доставке
Свяжитесь с нами
Добро пожаловать по всему миру, задавайте вопросы и задавайте вопросы. Мы постараемся сделать все возможное, чтобы получить отзывы по электронной почте клиента в течение 1-2 рабочих дней. Если нет, пожалуйста, проверьте почтовый ящик снова
Удовлетворение потребностей клиентов очень важно для нас.
-
ApplicationDIY
-
Driver4A,128microstep
-
Motor425 oz-in stepper motor
-
Name4axis CNC controller kit
-
Place of OriginJiangsu, China (Mainland)
-
PortUSB port
-
Power supply400W,36V/11A
-
SoftwareUSBCNC
-
Stepper motor shaftDual shaft
-
Вес логистики10.000
-
Каждая упаковка1
-
Крутящий Момент425oz-in
-
Минимальная единица измерения100000017
-
Название брендаRATTMMOTOR
-
Номер модели23HS2430B(Dual shaft)/FMD2740C
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)17
-
Размер логистики - длина (см)29
-
Размер логистики - ширина (см)19
-
СертификацияUL
-
ТипHYBRID
-
Ток / Фаза3A
-
Угол Шага (градусы)1.8
-
Фаза2
