Наборы умной электроники NE555 + CD4017, светодиодный модуль для проточной воды
Последнее обновление: 06.06.2022
31 Отзывов
54 Заказов
Описание:

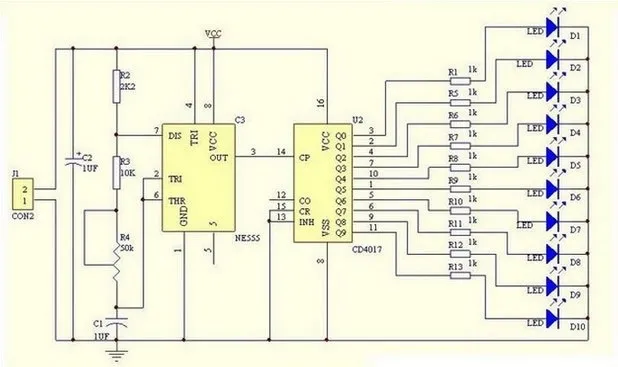

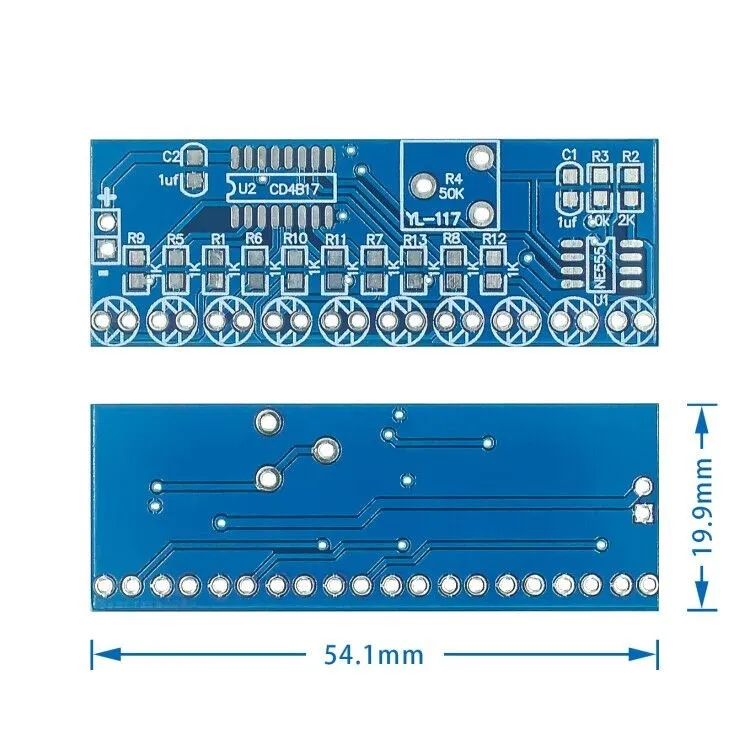

Размер платы. 53 мм * 19 мм Поставка Напряжение: 2,5-14 .5 V Эта посылка в основном является десятичной контурной схемой и схемой, генерируемой часами, от ядра самовозбуждаемого мультивибратора NE555 через R2, R3, R4 заряжайте конденсатор C1, c1 запускается при зарядке, NE555 2 фута все еще на низком уровне, поэтому выход pin 3 идет высоко, когда мощность через R2, R3, R4 для зарядки от C1 до 2/3 напряжения питания, выходной штырь 3 уровня от high до low , NE555 проводящий внутренний разряд, конденсатор C1 через R4, R3, NE555 7 футов разряда до тех пор, пока напряжение через C1 находится на расстоянии менее 1 /3 напряжение источника питания, NE555 и 3 фута от низкого до высокого. C1 и заряжайте снова, образуются колебания цикла. Время зарядки: 0,695 (R2 + R3 + R4) C1, Время разряда: 0,695 (R4 + R3) C1, R4 можно регулировать для контроля выходной частоты осциллятора, осциллирующий сигнал часов применяется непрерывно NE555 CD4017 14 футов, Выходной терминал 10 соединен с CD4017 10 светодиодный, когда выходной терминал 10 поворачивает CD4017 генерируемый сигнал часов применяется на высоком уровне, d1-D10 последовательно горит, чтобы создать эффект водного светильник.Вы можете настроить скорость потока R4 светодиодный свет.
Упаковка:

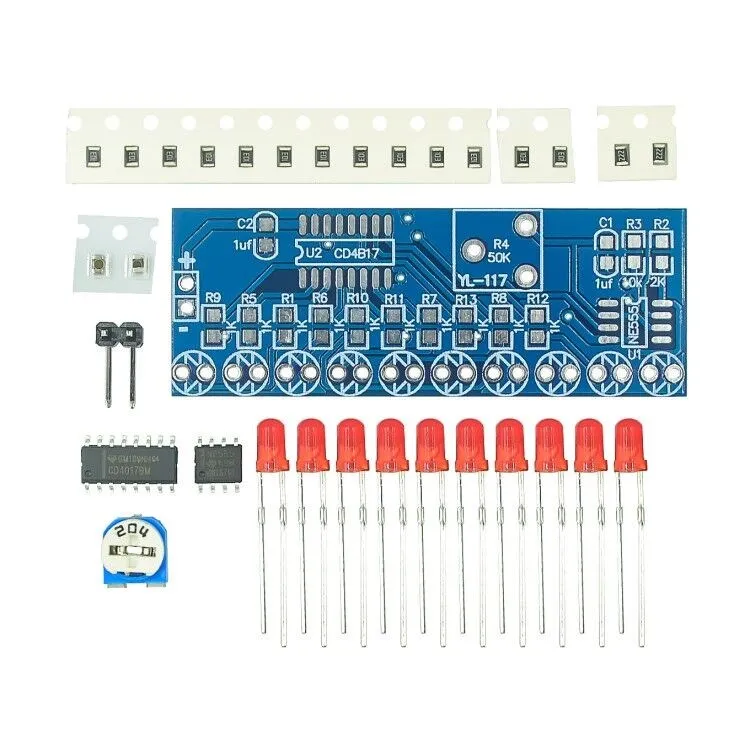

NE555 + CD4017 светильник светодиодный модуль x 1 шт.
Отзывы покупателей
Страна: NL Доставка: Cainiao Super Economy for Special Goods 13.11.2020

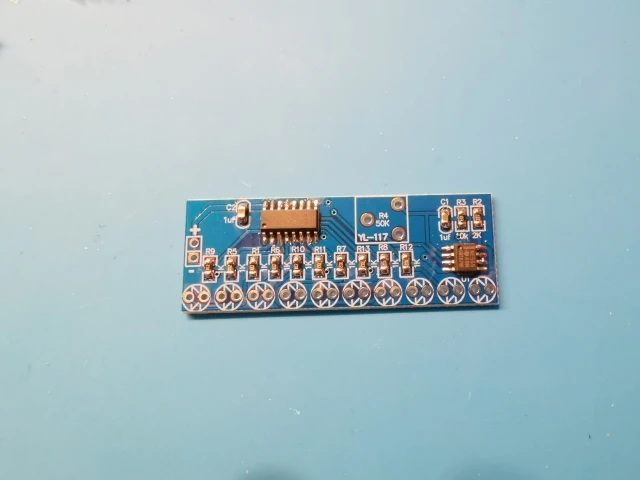

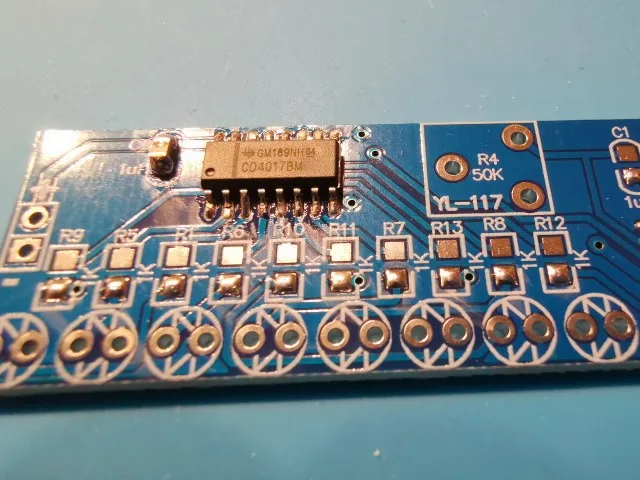

Этот комплект является очень хорошим способом узнать, как припаять smd компоненты. Это очень простая схема, на печатной плате компоненты отмечены хорошо, и результат удовлетворяет :) это вечер, хорошо проведенный для 36 центов!
Страна: RU Доставка: Cainiao Super Economy 04.01.2021
Отправили быстро, но доставка из за нг была долгая - месяц.
A***k
Страна: RU Доставка: Cainiao Super Economy 09.11.2020
2 недели в Москву! Все Супер!
S***n
Страна: AU Доставка: Cainiao Super Economy Global 11.01.2021
Больше удовольствия.
V***v
Страна: RU Доставка: Cainiao Expedited Economy 13.03.2021

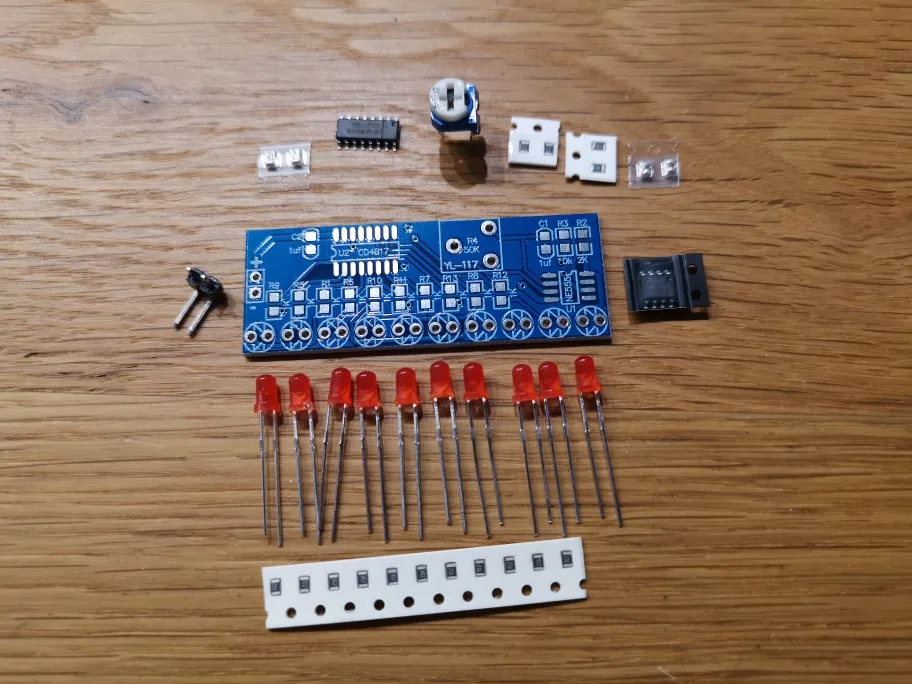

отправка и доставка - пять баллов. Комплектность - полная. Перебрал и проверил все детали. все детали рабочие. Продавца рекомендую.
M***g
Страна: PK Доставка: Cainiao Super Economy Global 17.03.2021
Только пришло. Содержимое не проверено.
Покупатель
Страна: US Доставка: Cainiao Super Economy Global 12.02.2021
Отсутствует только инструкция.
N***a
Страна: JP Доставка: Cainiao Super Economy for Special Goods 01.03.2021
Хорошо
K***k
Страна: NL Доставка: Cainiao Super Economy Global 15.04.2021
Does not come with paper instructions, so you'll have to go to the aliexpress page. The holes for the non-SMD components are a bit large, and their soldering pads are a bit small, so soldering them is a bit more challenging than 'real' PCBs would be.
G***v
Страна: RU Доставка: Cainiao Super Economy 12.03.2021
Все хорошо.
C***r
Страна: IE Доставка: Cainiao Super Economy for Special Goods 02.03.2021
Кажется, все в порядке
O***n
Страна: RU Доставка: Cainiao Super Economy 23.10.2020
Хорошо!
W***r
Страна: NL Доставка: Cainiao Super Economy Global 06.03.2021
Все Okey!
