Наборы смарт-электроники NE555 + CD4017, светодиодный модуль с потоковым светом воды, Набор для творчества
Последнее обновление: 26.05.2022
42 Отзывов
95 Заказов
Описание:

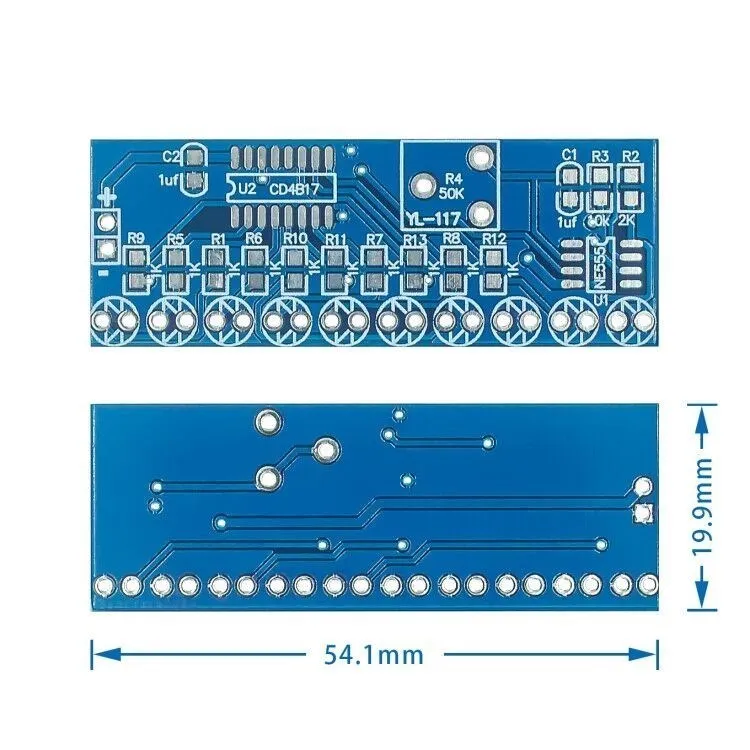

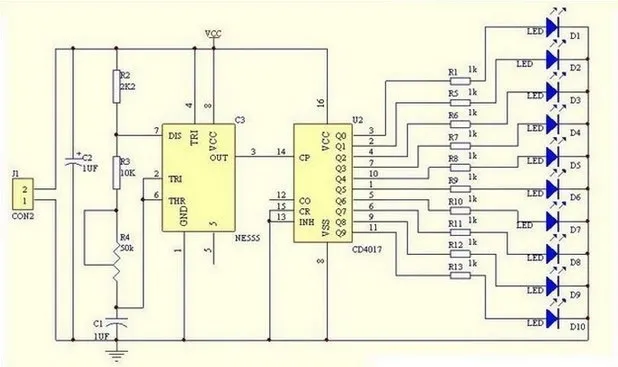

Размер платы. 53 мм * 19 мм Поставка Напряжение: 2,5-14 .5 V Эта посылка в основном является десятичной контурной схемой и схемой, генерируемой часами, от ядра самовозбуждаемого мультивибратора NE555 через R2, R3, R4 заряжайте конденсатор C1, c1 запускается при зарядке, NE555 2 фута все еще на низком уровне, поэтому выход pin 3 идет высоко, когда мощность через R2, R3, R4 для зарядки от C1 до 2/3 напряжения питания, выходной штырь 3 уровня от high до low , NE555 проводящий внутренний разряд, конденсатор C1 через R4, R3, NE555 7 футов разряда до тех пор, пока напряжение через C1 находится на расстоянии менее 1 /3 напряжение источника питания, NE555 и 3 фута от низкого до высокого. C1 и заряжайте снова, образуются колебания цикла. Время зарядки: 0,695 (R2 + R3 + R4) C1, Время разряда: 0,695 (R4 + R3) C1, R4 можно регулировать для контроля выходной частоты осциллятора, осциллирующий сигнал часов применяется непрерывно NE555 CD4017 14 футов, Выходной терминал 10 соединен с CD4017 10 светодиодный, когда выходной терминал 10 поворачивает CD4017 генерируемый сигнал часов применяется на высоком уровне, d1-D10 последовательно горит, чтобы создать эффект водного светильник.Вы можете настроить скорость потока R4 светодиодный свет.
Упаковка:

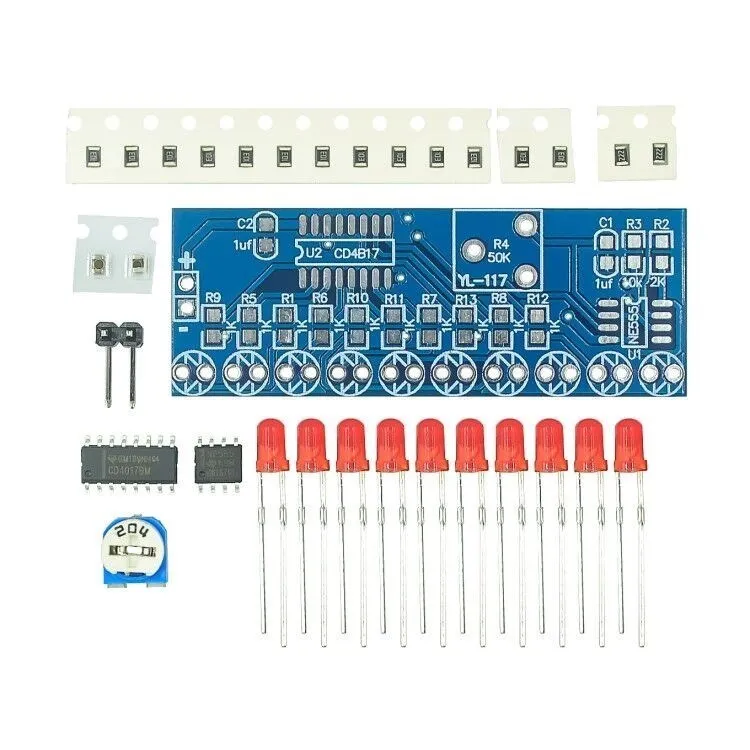

NE555 + CD4017 светильник светодиодный модуль x 1 шт.
Отзывы покупателей
Страна: UA Доставка: Cainiao Super Economy 08.02.2023

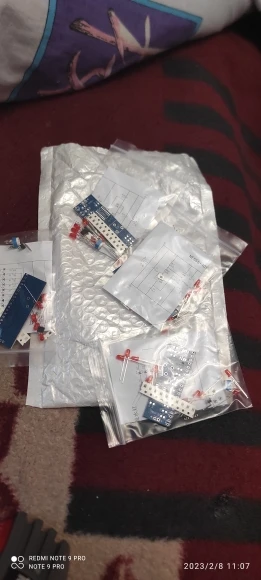

заказ пришёл на отделение новой почты в Киеве объединённую посылкой из нескольких примерно через месяц после отправки. упакованы все посылки отлично всё доехал от целости и сохранности и соответствует заказанному количеству и описанию. посылка немного задержалась на таможне Но несмотря на это всё доехало сравнительно быстро, трек-номер не отслеживался вообще.
Страна: UA Доставка: Cainiao Super Economy 10.02.2023
Для пюбителей попаять неплохой набор,сборку и как работает смотрим на ютьюб каналах radioremont и retroremont
G***r
Страна: RU Доставка: Cainiao Super Economy 29.10.2022
Заказывал два набора, со сетодиодами и усилитель на микросхеме TDA7297, в общем всё чётко, без ошибок и повреждений. В целом я покупкой доволен, хороший магазин, рекомендую!!!
E***r
Страна: BY Доставка: Cainiao Super Economy 27.12.2022
Доставили достаточно быстро. Плата качественная. Только вот смд компоненты уж ооооочень мелкие. Спаял - работает. Спасибо.
В***r
Страна: RU Доставка: Standard Shipping 14.09.2022
все ок.быстрая доставка.доволен.советую.
V***s
Страна: RU Доставка: Standard Shipping 10.10.2022
Заказ получил! Спасибо!
