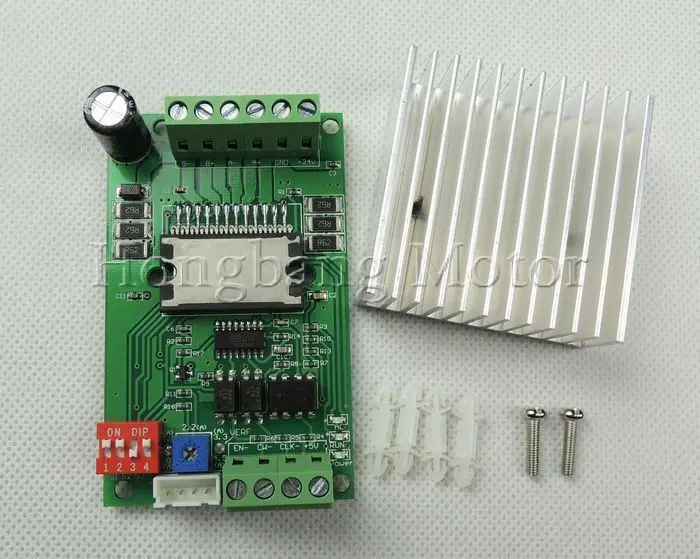

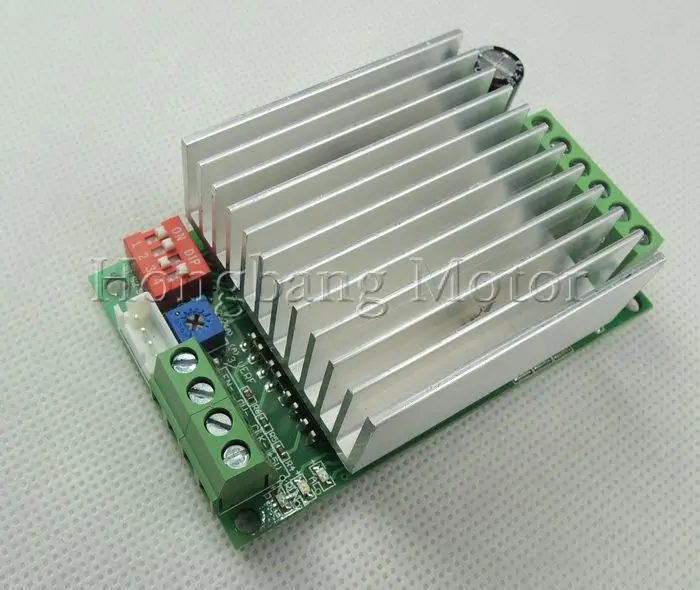

Новый ЧПУ одноосевой TB6600 0-4.5A двухфазный гибридный Драйвер шагового двигателя платы контроллера Заводские розетки

1. dc разъем питания: 12 V ~ 40 м;

2. Выходной ток: 0 ~ 4.5A, бесступенчатая регулировка;

3. mircoшаг: 1,2, 4,8, 16;

4. Автоматическая функция половинного тока: половина или полный ток можно выбрать через переключатель;

5. форма защиты: защита от перегрева, защита от перегрузки по току;

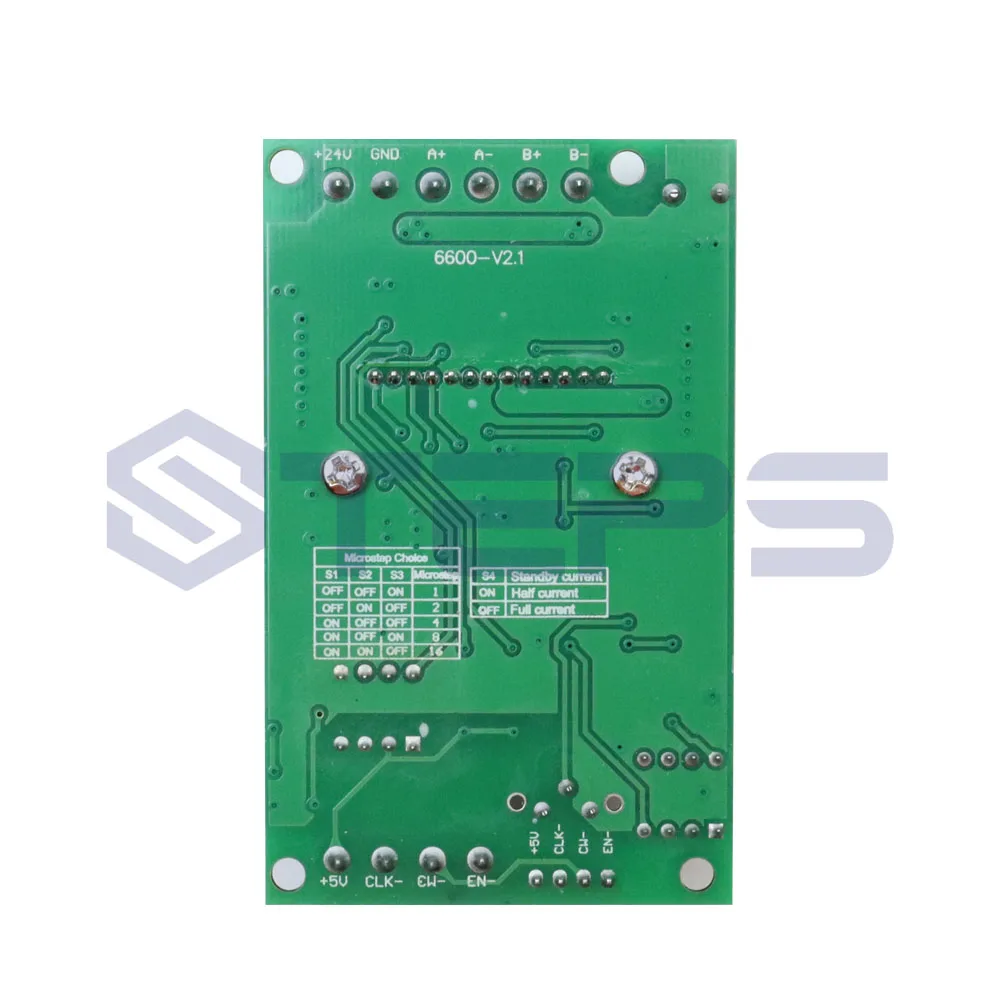

1,24 в +: положительный полюс постоянного тока

2. GND: DC силовой катод

3. A + A-: шаговый двигатель с одной обмоткой

4. B + B-: шаговый двигатель с другой обмоткой

5. CLK-: вход шагового импульса + 5 В (рост края эффективен, увеличение длины края> 10 S)

6. CW-: вход шагового двигателя, уровень напряжения тронут, высокий уровень переднего хода, низкий уровень обратного хода

7. Эна-: без двигателя

8. + 5 В: сигнальный общий терминал
