Типичные применения

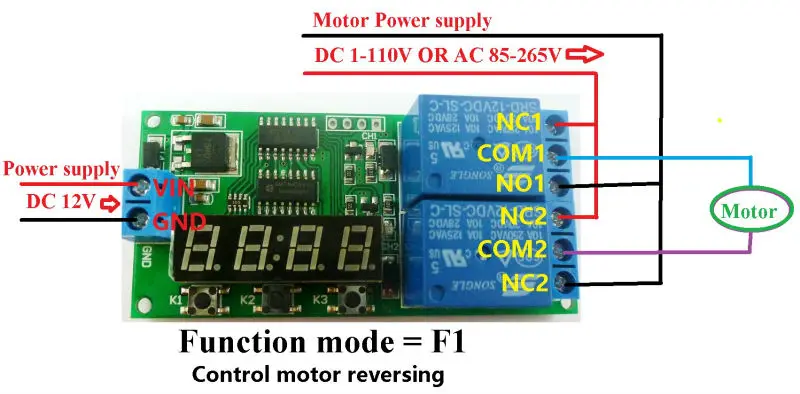

1 двигатель заднего хода, блок питания DC 12 В, схема проводки ниже. "Нагрузка" может быть DC 1-110 В или 85-265 В AC/DC мотор

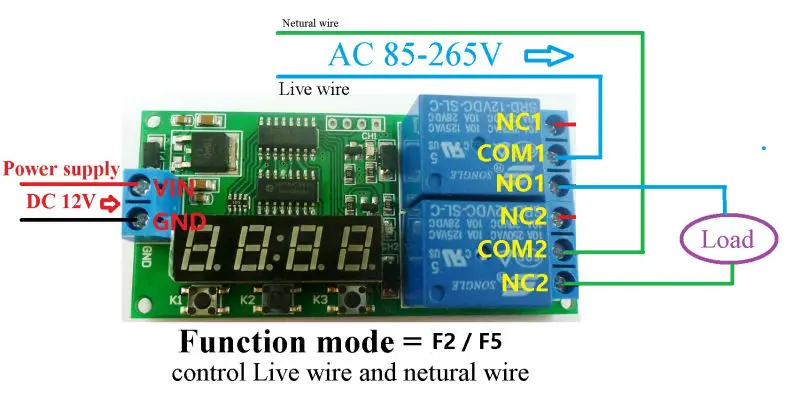

2 живых провода и системы контроля проволочного провода, блок питания DC 12 В, схема проводки ниже. "Нагрузка" может быть AC 85-265 В оборудование
F1После включения питания. Реле 1 близко, реле 2 открытые, время задержки T1. Затем реле 1 открыто, реле 2 близко. Время задержки-t2.реле 1 близко, реле 2 открытого, время задержки составляет t1.such таких повторяющихся циклов действия... (ДляДвигатель Реверсивный)

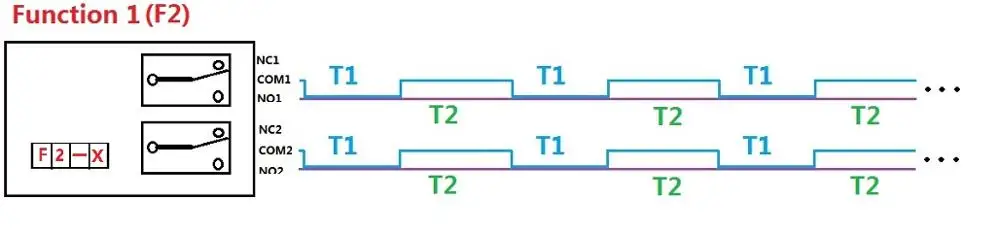

F2После включения питания на. реле 1 близко, реле 2 близко, время задержки-T1. Затем реле 1 открыто, реле 2 является открытым. Время задержки-Т2. Реле 1 близко, реле 2 близко, время задержки T1. Такие повторяющиеся циклы действий...
F3После включения питания. Реле 1 близко, время задержки T1. Затем реле 1 открыть, время задержки-T2. Реле 1 близко, время задержки T1. Такие повторяющиеся циклы действия… Реле 2 никогда не работают.

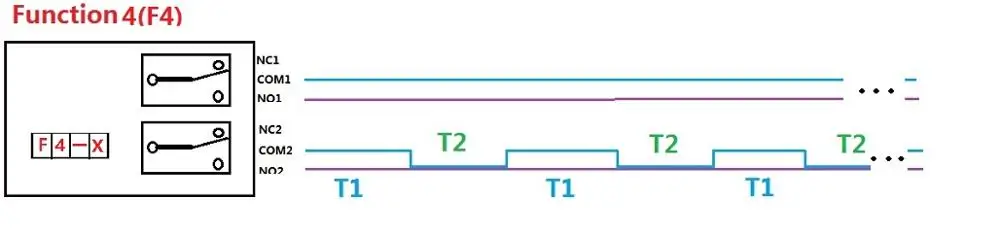

F4После включения питания. Реле 2 открытые, время задержки T1. Затем реле 2 близко, время задержки T2. Реле 2 близко, время задержки T1. Такие повторяющиеся циклы действия… Реле 1 никогда не работают.

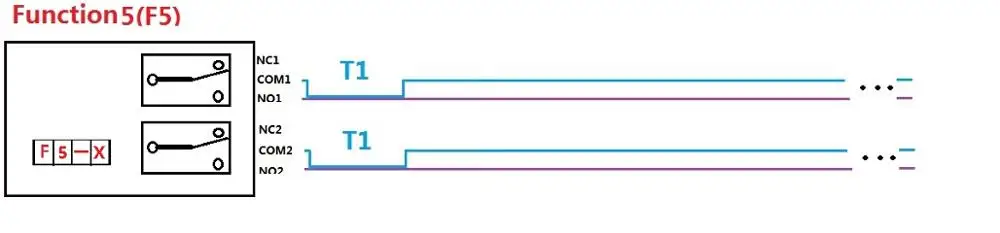

F5После включения питания. Relay1 и реле 2 близко, время задержки является и реле открытого (Управление живой проволокой и непроволочной проволокой)

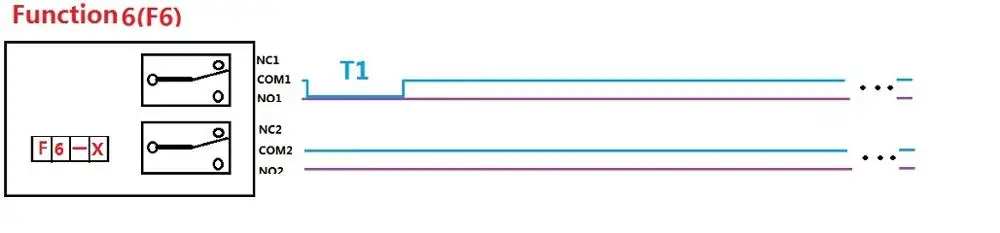

F6После включения питания. Реле 1 близко, время задержки T1. Затем реле 1 открыто, реле 2 никогда не работают.

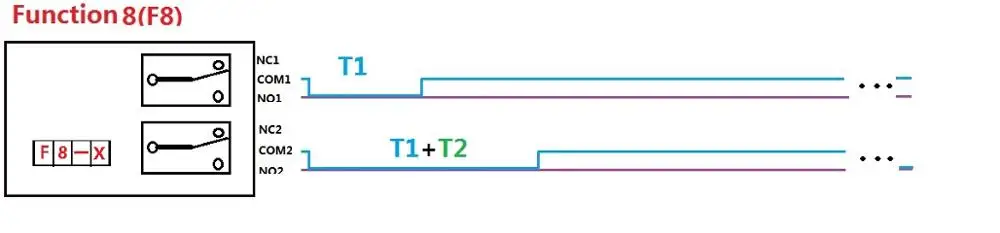

F8После включения питания. Реле 1 и реле 2 обоих Close, время задержки-T1. Затем реле 1 открыть, время задержки-T2, реле 2 открыть.

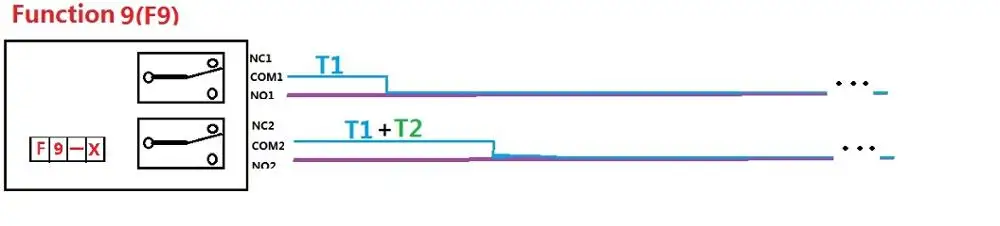

F9После включения питания. Реле 1 и реле 2 Оба открытые, время задержки-T1. Затем реле 1 близко, время задержки T2, реле 2 близко.
