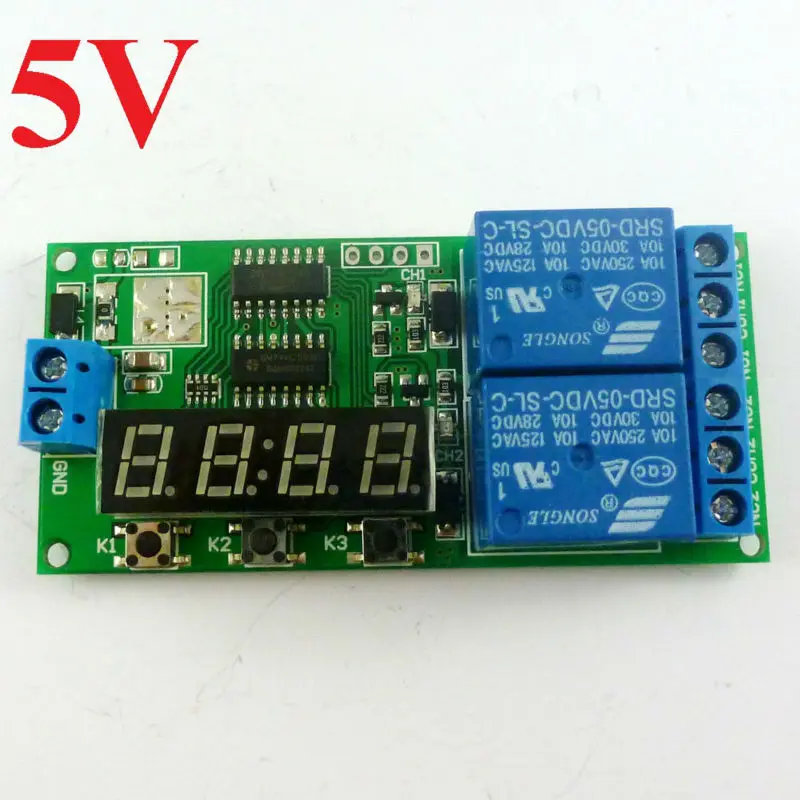

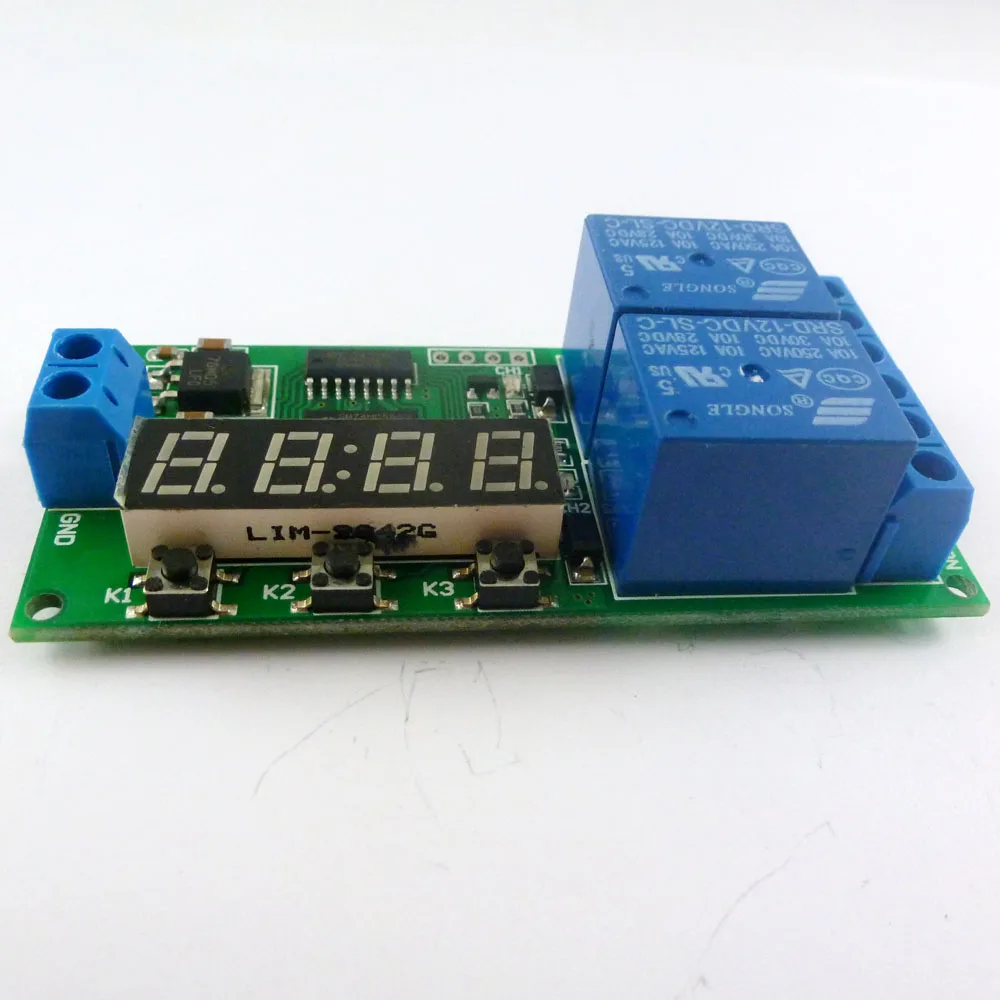

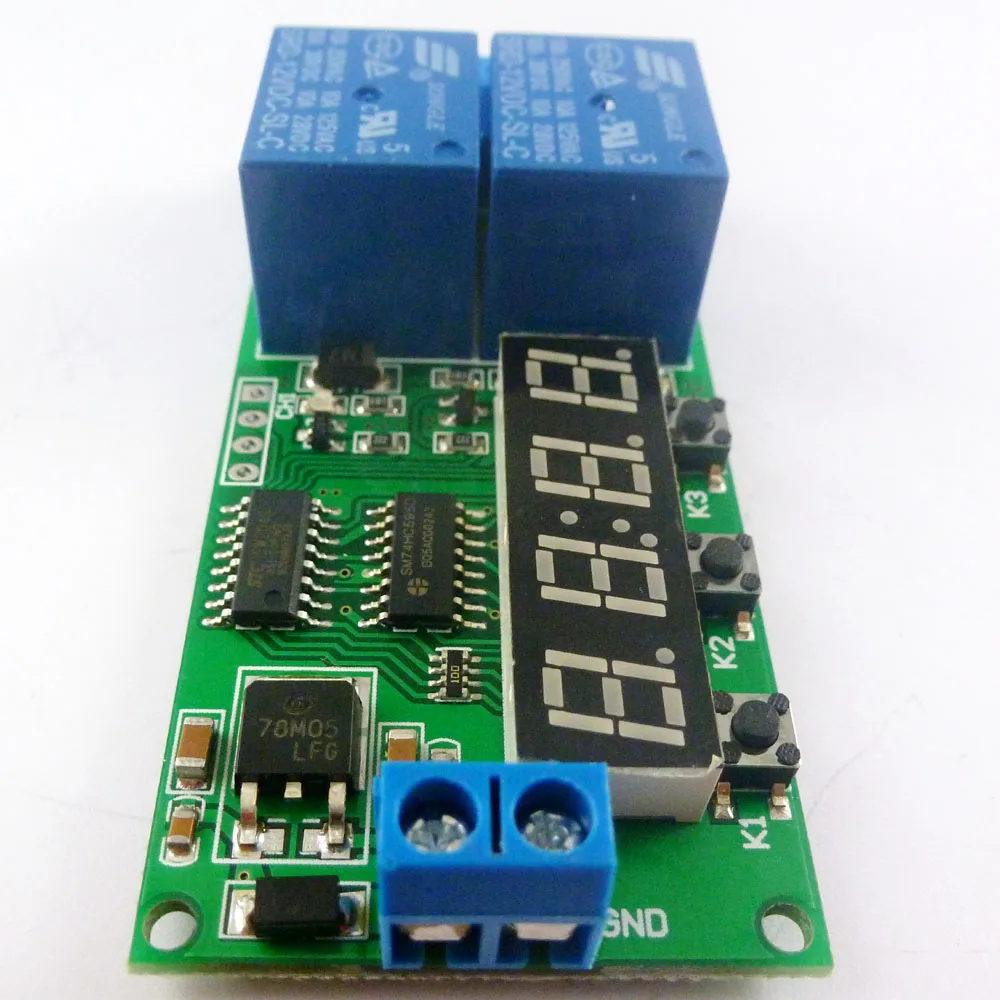

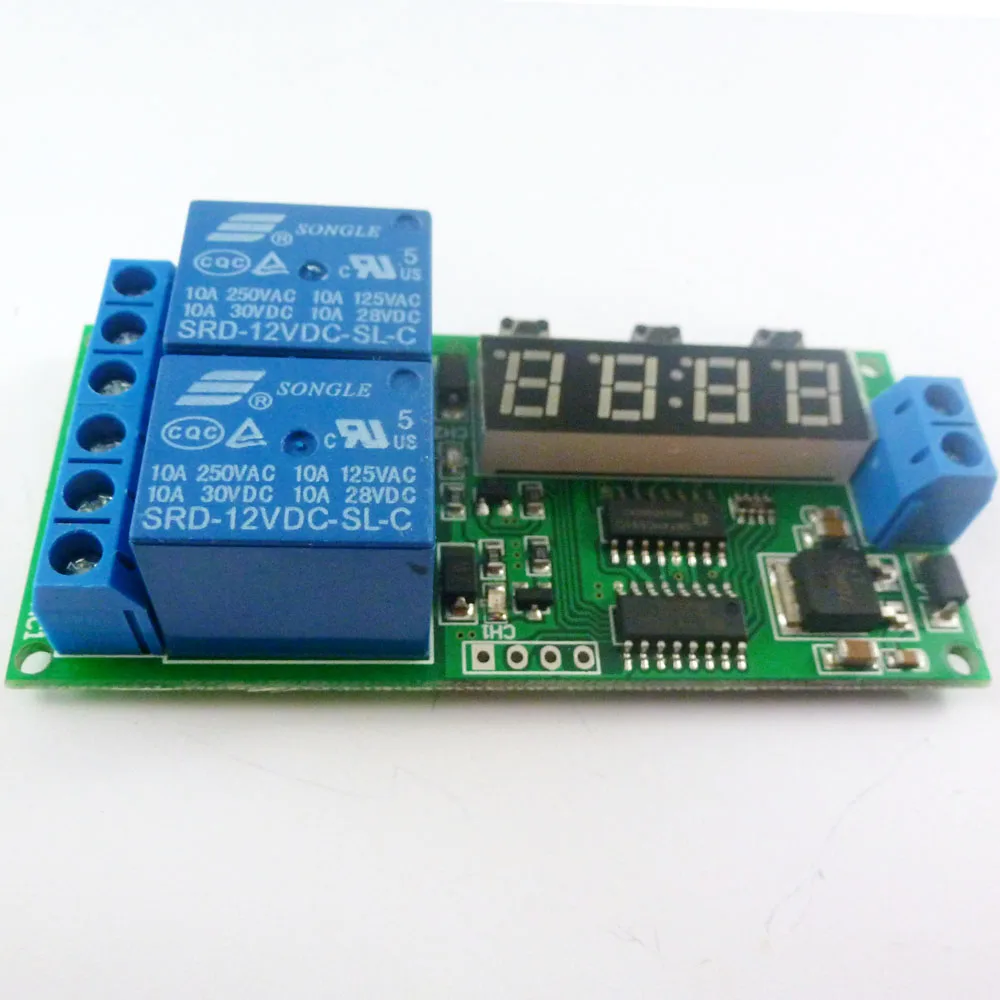

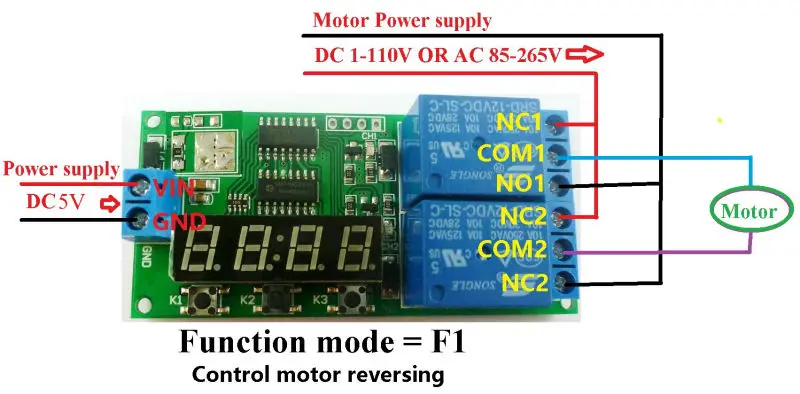

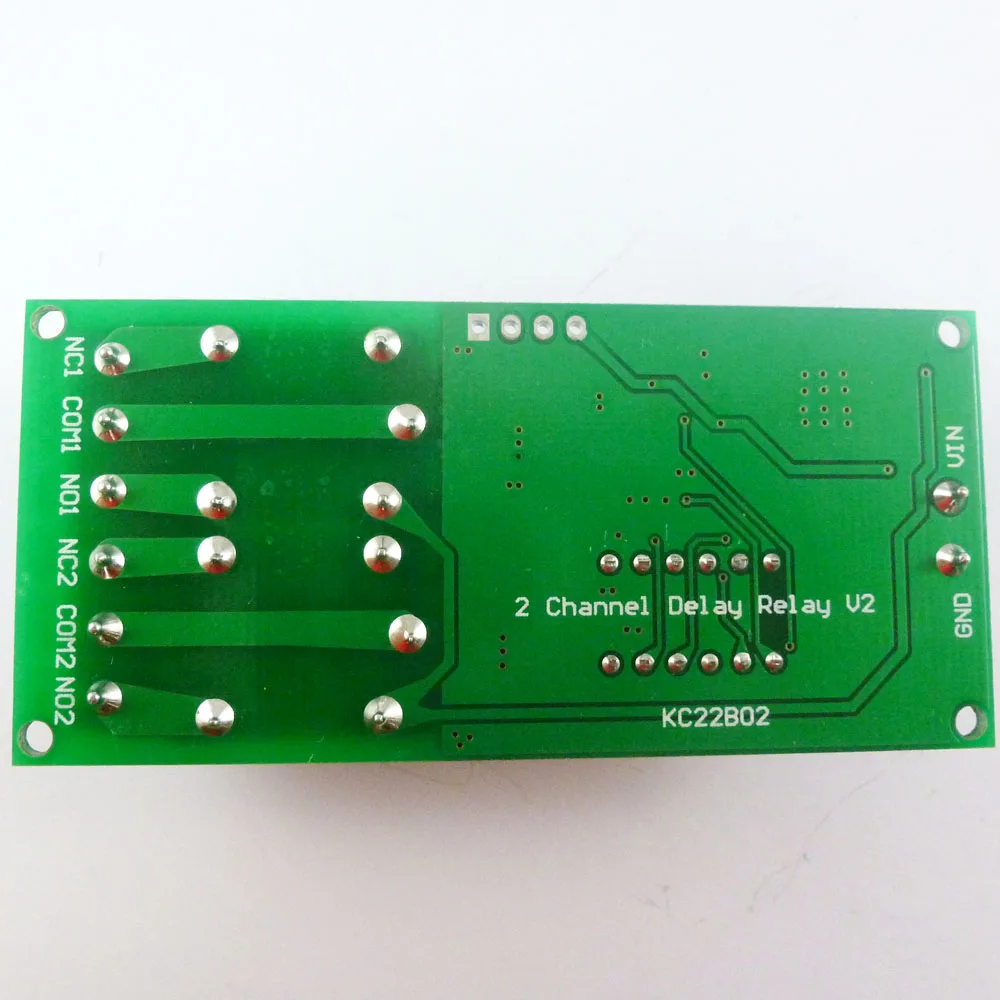

1 схема управления двигателем заднего хода, источник питания 5 в постоянного тока, схема проводки ниже. "Нагрузка" может быть DC 1-110V или 85-265V AC/DC мотор

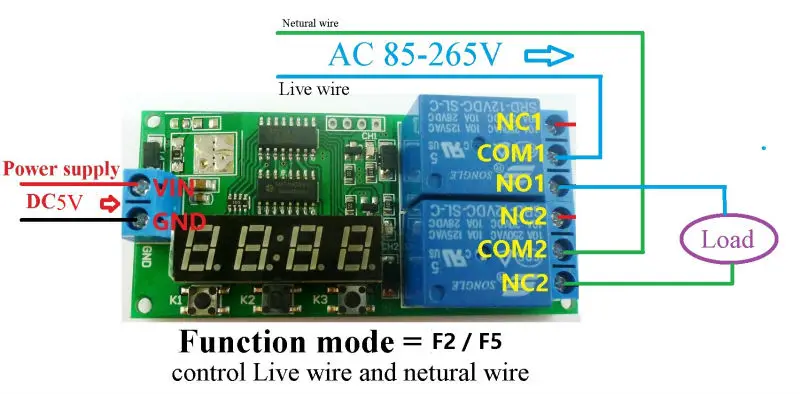

2 прямой провод и Netural провод управления цепи, источник питания постоянного тока 5 В, схема проводки ниже. "Нагрузка" может быть AC 85-265V оборудование

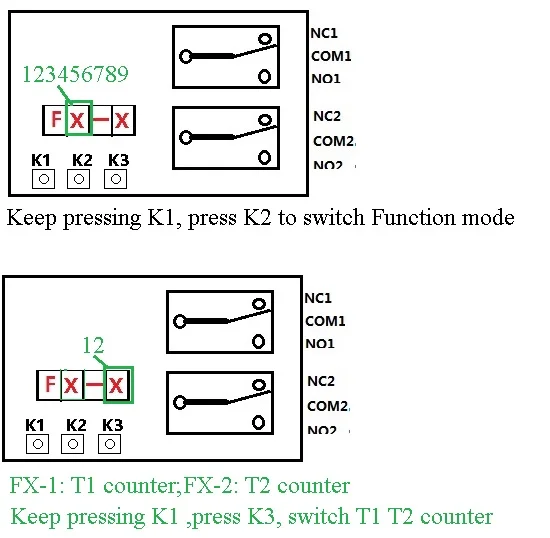

F1После включения питания. Реле 1 закрыть, реле 2 открыть, время задержки T1. Затем реле 1 открытое, реле 2 закрыто. Время задержки t2.реле 1 закрыто, реле 2 открыто, время задержки t1.такие повторные циклы действия... (дляРеверсивный двигатель)

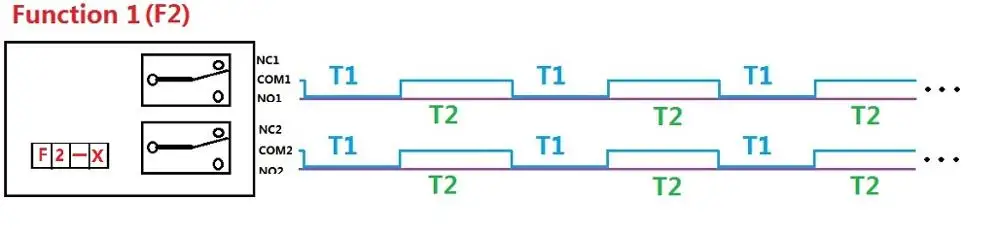

F2После включения питания. Реле 1 закрыть, реле 2 закрыть, время задержки T1. Затем реле 1 открытое, реле 2 открытое. Время задержки составляет T2. Реле 1 закрыть, реле 2 закрыть, время задержки T1. Такие повторяющиеся циклы действий...

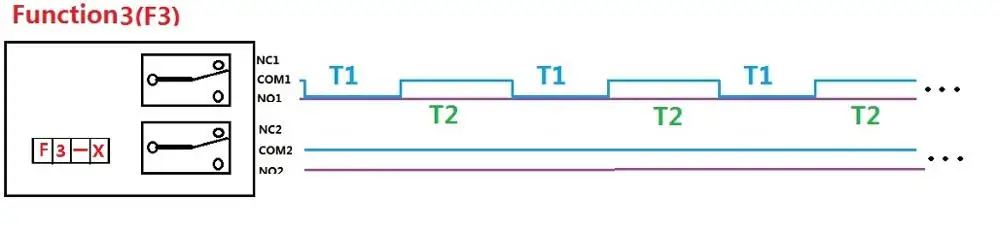

F3После включения питания. Реле 1 закрыть, время задержки T1. Затем реле 1 открыть, время задержки T2. Реле 1 закрыть, время задержки T1. Такие повторяющиеся циклы действий..., Реле 2 никогда не работает.

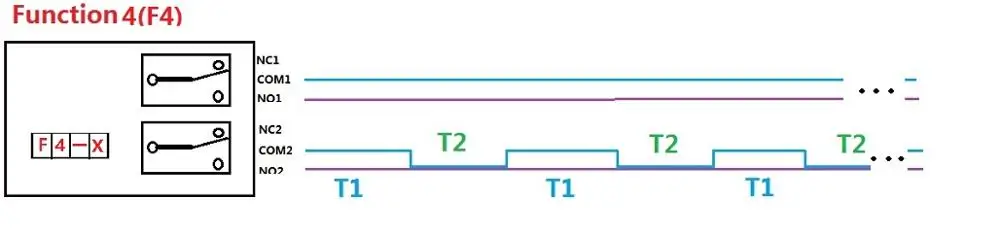

F4После включения питания. Реле 2 открыть, время задержки T1. Затем реле 2 закрыть, время задержки T2. Реле 2 закрыть, время задержки T1. Такие повторяющиеся циклы действий..., Реле 1 никогда не работает.
F5После включения питания. Relay1 и реле 2 закрываются, время задержки T1.Relay1 и реле 2 открыты (Управляйте живым проводом и netural проводом)

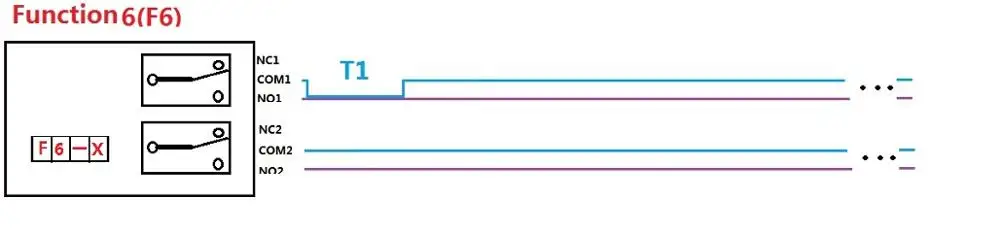

F6После включения питания. Реле 1 закрыть, время задержки T1. Затем реле 1 открытое, реле 2 никогда не работает.

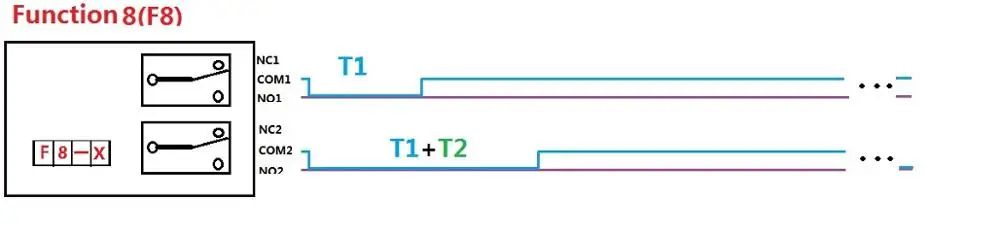

F8После включения питания. Реле 1 и реле 2 закрываются, время задержки T1. Затем реле 1 открыть, время задержки T2, реле 2 открыть.
F9После включения питания. Реле 1 и реле 2 Оба открыты, время задержки T1. Затем реле 1 закрыть, время задержки T2, реле 2 закрыть.
