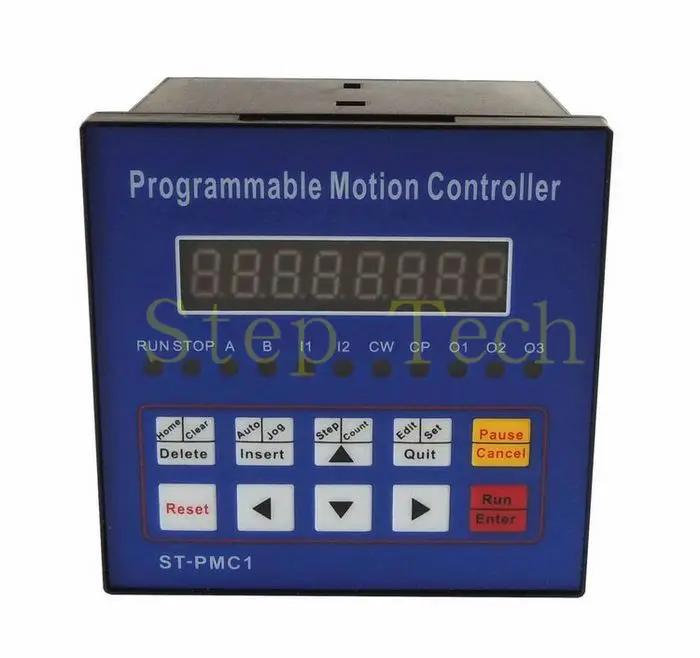

Контроллер шагового двигателя с ЧПУ, 12-24 В постоянного тока

• Количество управляемых осей: одна ось; Может достичь различных сложных операций: контроль позиционирования и управление без позиционирования;

• Максимальная Выходная частота: 40 кГц;

• Разрешение выходной частоты: 1 Гц;

• Программируемое максимальное количество строк: 99;

• Вход сигнала: 6 (Оптическая изоляция);

• Выход сигнала: 3 (Оптическая изоляция);

• Диапазон непрерывного перемещения:-7999999 ~ 7999999;

• Рабочее состояние: режим автоматического запуска, ручная работа, режим редактирования программы, статус настройки параметров;

• Кривая скорости подъема: 2 (оптимизация);

• Отображение цифр: 8 цифровых дисплеев, отображение состояния вручную/автоматически, отображение состояния запуска/остановки, количество шагов/подсчетов/процедур, изменение программы, отображение параметров, отображение состояния ввода/вывода, отображение импульса и направления;

• Функция автоматического запуска: вы можете редактировать, вы можете управлять запуском и остановкой работы и т. Д. Автоматически через кнопки панели и добавление переключателей, которые подключены к задней частиТерминалы;

• Функции ручного управления: регулировка положения (можно установить ручную скорость пробежки и количество шагов);

• Функция настройки параметров: начальная частота, кривая ускорения и замедления, обратный зазор, Длина ручного запуска, ручная скорость, назад к нулевой скорости и прерывание скачка линии все может быть установлено;

• Функции редактирования программы: вы можете вставить, удалить, изменить программу. Контроллер может определить инструкцию по ошибке;

• Функция возврата к нулю: она может автоматически вернуться к нулю из положительных и отрицательных направлений

• Количество инструкций по программированию: 14;

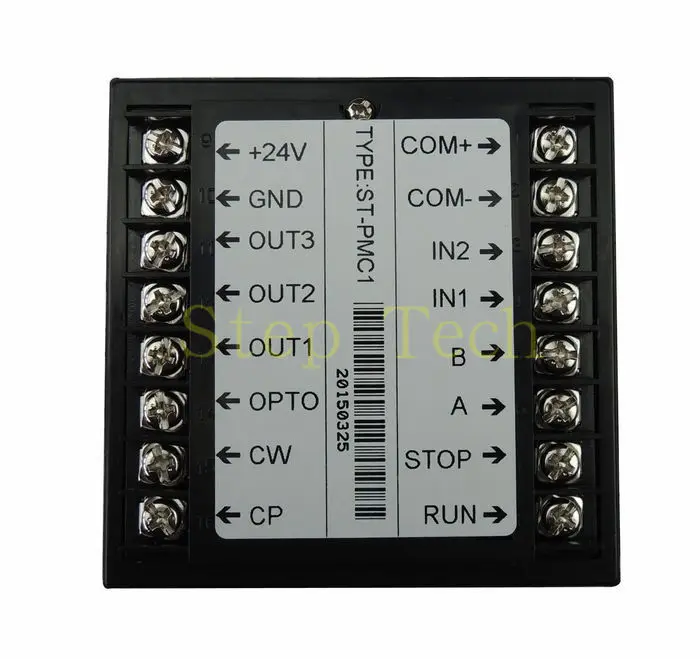

• Внешние рабочие функции: прерывание работы с помощью настройки параметров и добавление переключателей, подключенных к клеммам A и B;

• Источник питания: 24 В постоянного тока;

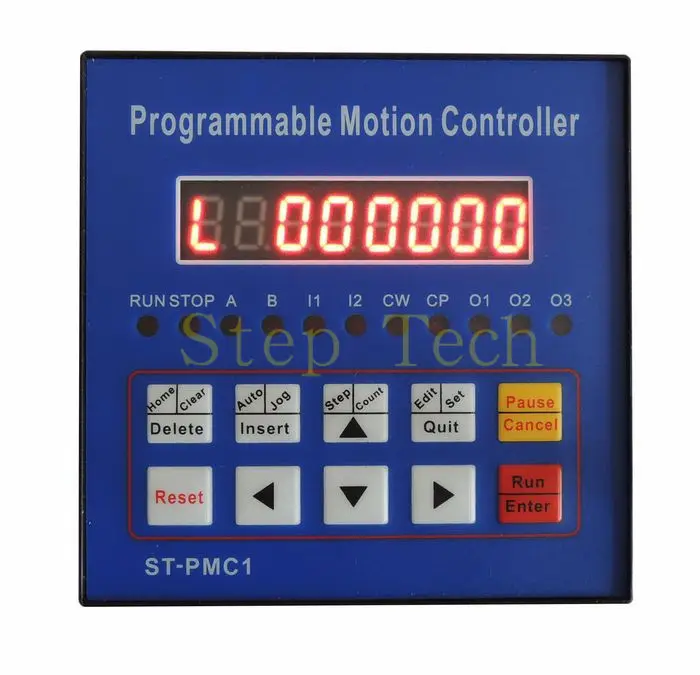

1. 8 цифровых светодиодных сегментных дисплеев;

2. 6 входных индикаторов состояния;

3. 3 индикатора состояния выхода;

4. CP индикатор импульсного сигнала;

5. Индикатор направления CW;

6. Ключи: всего 10 клавиш, и большинство композитных ключей,

Они представляют различные функции в разных состояниях (в инструкции по эксплуатации будут даны подробные инструкции)
