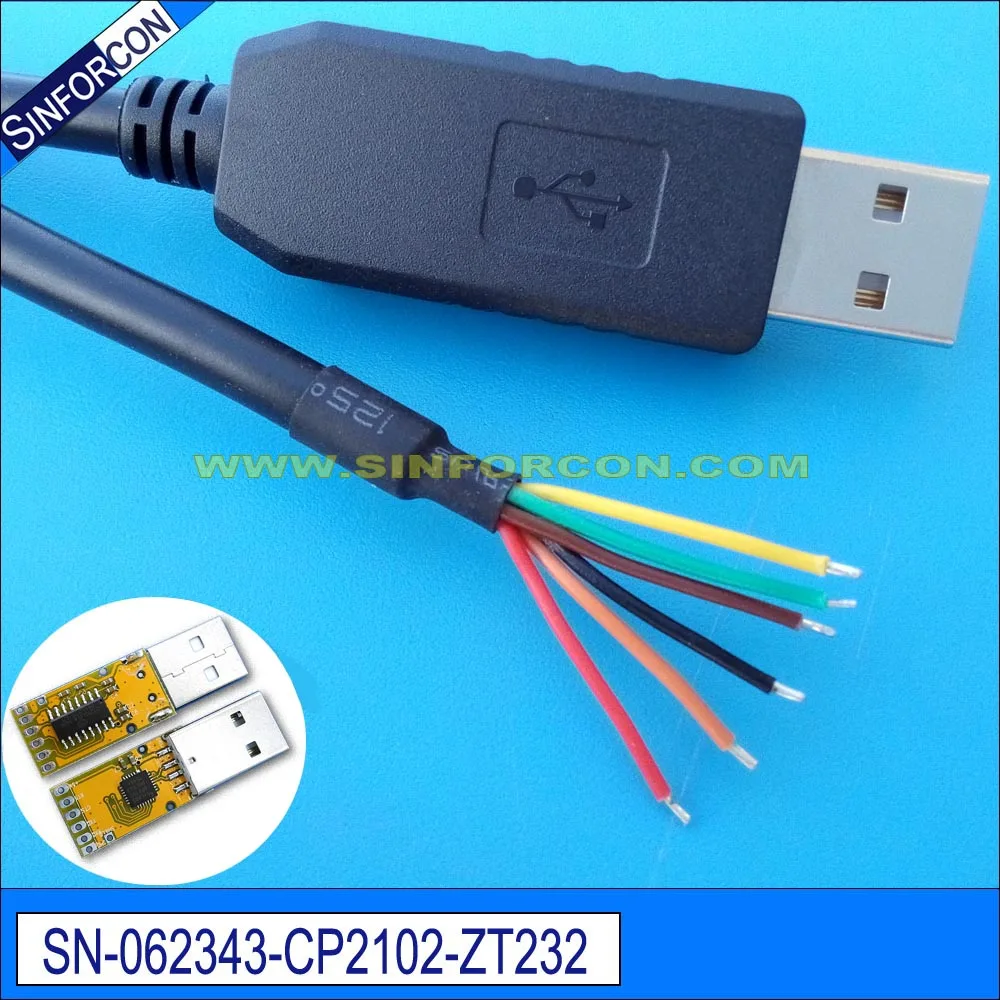

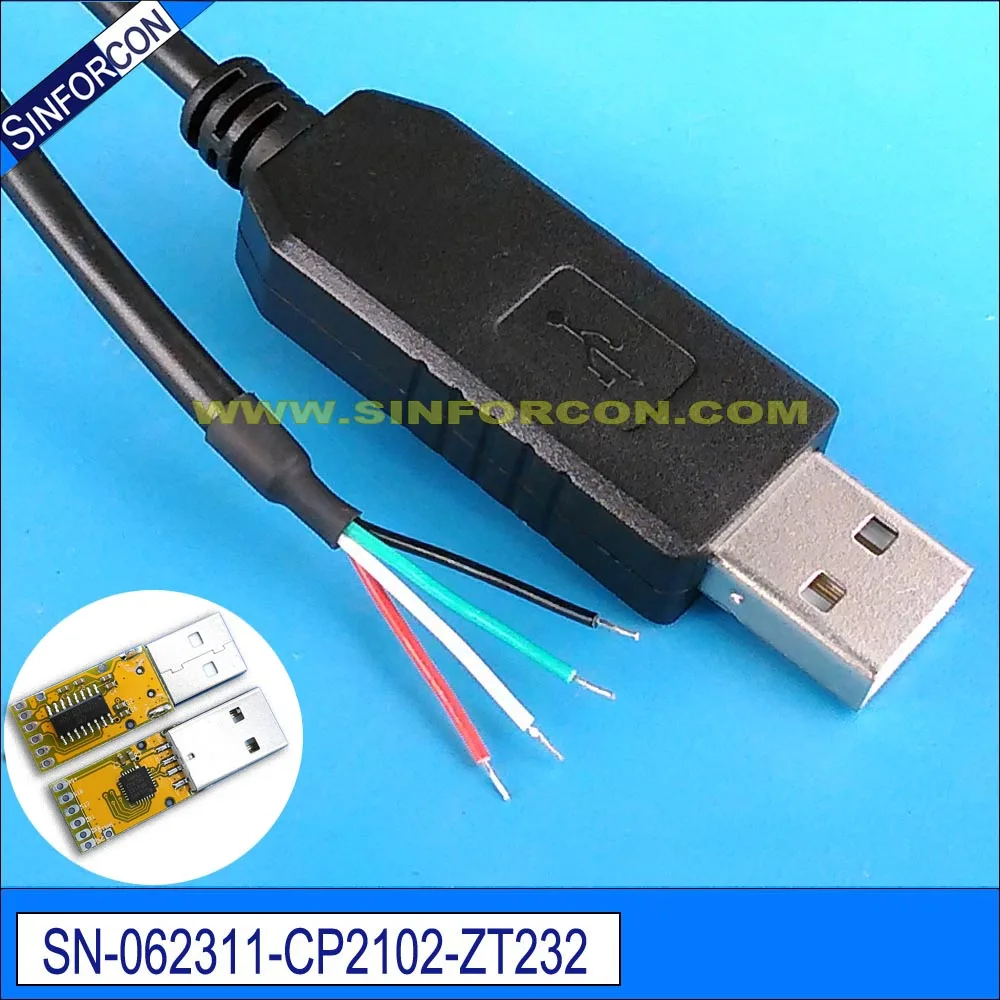

Кабель-переходник Silabs CP2102 USB RS232, разъем WE, последовательный кабель CP210x, чип моста USB UART

Кабель конвертера USB RS232

USB кабель последовательного адаптера

ПК COM порт стандартный сигнал

CP2102 + ZT232Чип

Поддержка EEPROM

Поддержка Win 8/7, Linux, Win CE, Mac и т. Д.

Автономное питание от USB VDD напрямую, дополнительная мощность не требуется

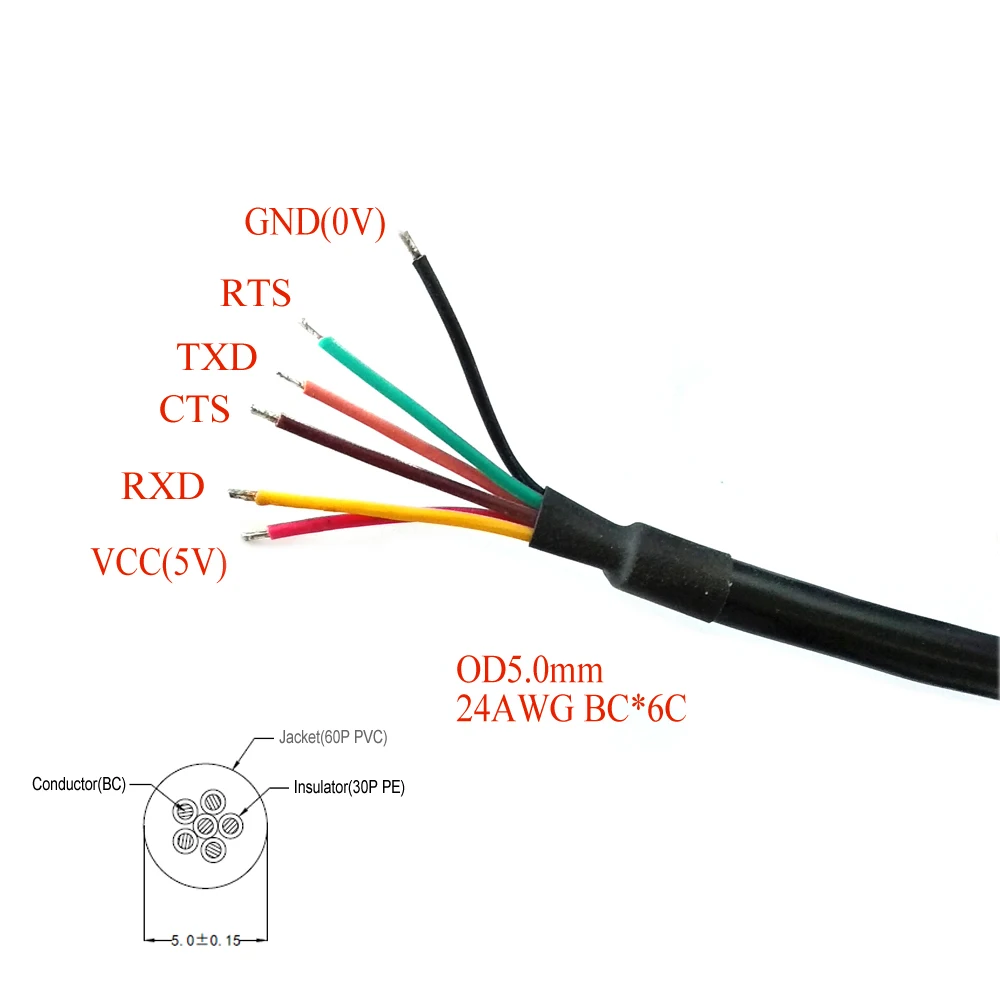

На плате: TXD, RXD, CTS, RTS, VCC, GND

Для полного распиновки 9p, пожалуйста, купите наш кабель FT232 + ZT213

6 ядер, 24 или 28AWG, медь

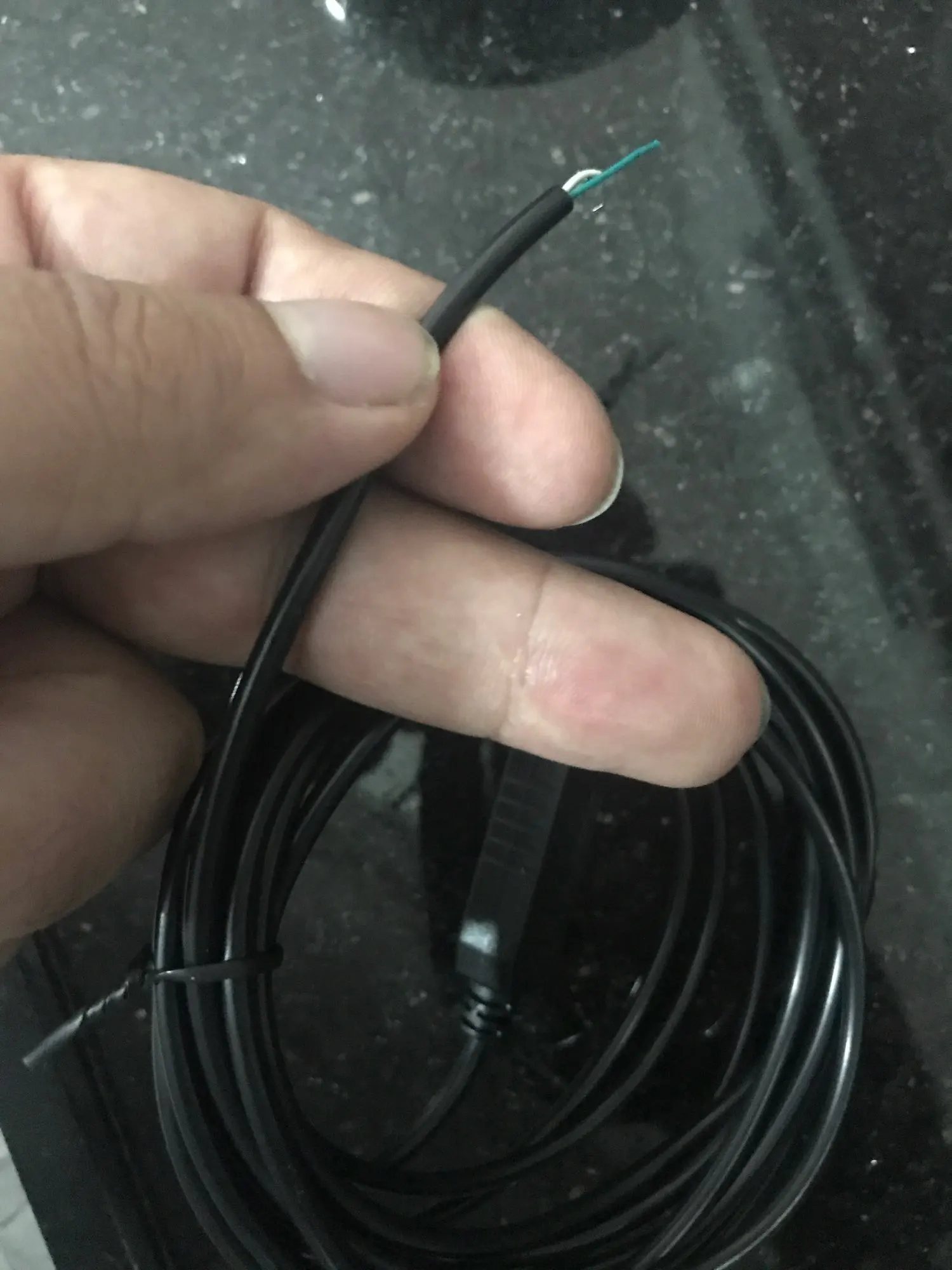

Куртка из ПВХ, OD = 5,0 мм, Черная

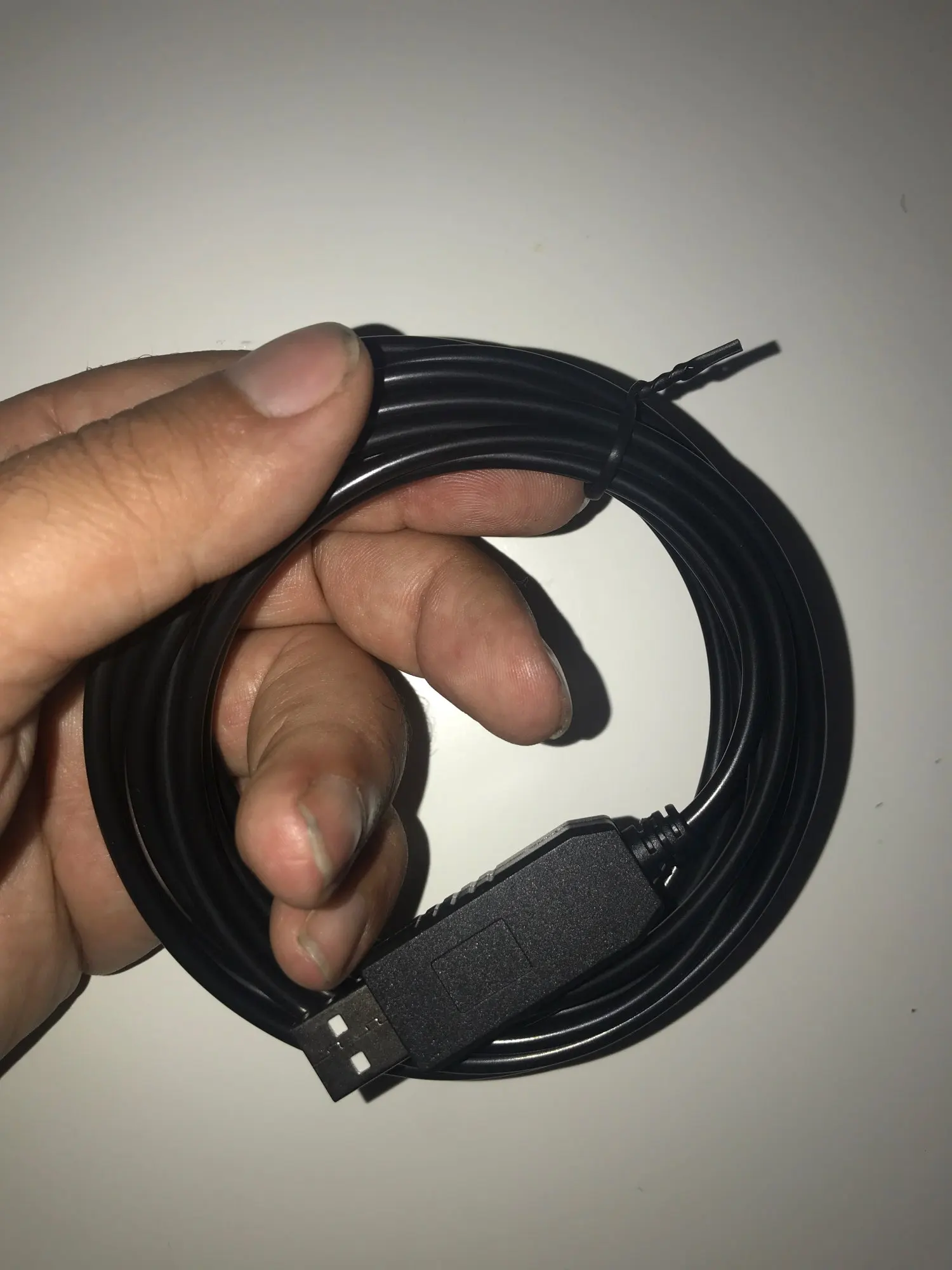

1.8mtr в длину.

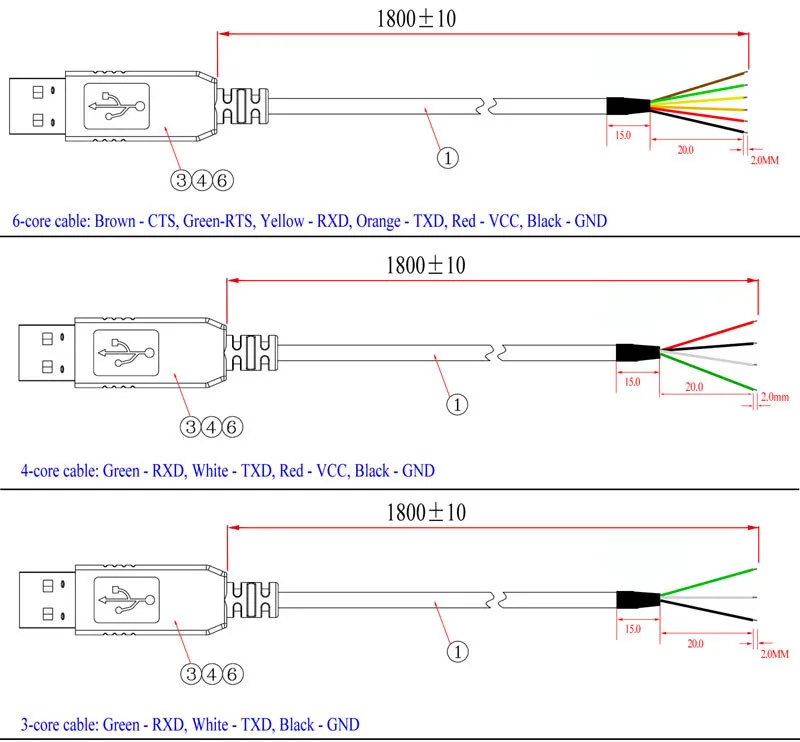

Вы можете выбрать 6 ядер, 4 ядра, 3 ядра кабеля следующим образом для назначения цвета. Пожалуйста, оставьте нам сообщение

О CP2102

Однокристальный USB для передачи данных UART-Встроенный USB-приемопередатчик; Внешние резисторы не требуются-Встроенные часы; Внешний кристалл не требуется-Внутренняя программируемая ПЗУ 1024 байт для идентификатора поставщика, идентификатора продукта, серийного номера, описания мощности, номера выпуска и строк описания продукта-EEPROM (CP2102)-EPROM (одноразовый программируемый) (CP2109)-Схема сброса включения питания на чипе-Встроенный регулятор напряжения-Выход 3,3 В (CP2102)-Выход 3,45 в (CP2109)-100% pin и программное обеспечение, совместимое с CP2101Контроллер функций USB-Совместимость со спецификацией USB 2,0; Полная скорость (12 Мбит/с)-Состояния подвешивания USB поддерживаются через контакты подвешиванияАсинхронная последовательная шина данных (UART)-Все сигналы рукопожатия и интерфейса модема-Поддерживаемые форматы данных:-Биты данных: 5, 6, 7 и 8-Стопорные биты: 1, 1,5 и 2-Четность: нечетная, четная, маркировка, пробел, без четности-Скорость передачи: 300 бит/с до 1 Мбит/с-Буфер приема 576 байт; Буфер передачи 640 байт-Поддержка рукопожатия оборудования или X-On/X-Off-Поддержка символов событий-Передача линейного разрываДрайверы устройств виртуального COM-порта-Работает с существующими COM-портами для ПК-Лицензия на бесплатное распространение-Windows 10/8/7/Vista/Server 2003/XP/2000-Mac OS-X/OS-9-LinuxUSBXpress™Прямая поддержка драйвера-Лицензия на бесплатное распространение-Windows 7/Vista/XP/Server 2003/2000-Windows CEПример приложений-Обновление RS-232 старых устройств до USB-USB интерфейсный кабель сотового телефона-Кабель интерфейса USB-Последовательный адаптер USB на RS-232Напряжение питания-Автономное питание: от 3,0 до 3,6 В-Питание от шины USB: от 4,0 до 5,25 в

Платформа

Примечание

Android 4,2

AN809: Интеграция драйвера виртуального COM-порта CP210x в платформу Android

Спецификации RS232, введениеСвязь, как определено в стандарте RS232, является асинхронным методом последовательной связи. Слово serial означает, что информация отправляется по одному бит за раз. Асинхронный сообщает нам, что информация не отправляется в предопределенные временные интервалы. Передача данных может начаться в любое время, и задача получателя-определить, когда сообщение начинается и заканчивается. Асинхронная связь имеет некоторые преимущества и недостатки, которые обсуждаются в следующем пункте.Потоки бит RS232Стандарт RS232 описывает Метод связи, при котором информация передается по частям по физическому каналу. Информация должна быть сложена в словах данных. Длина слова данных изменяется. На ПК можно выбрать длину от 5 до 8 бит. Эта длина является чистой информационной длиной каждого слова. Для правильной передачи добавляются Дополнительные биты для целей синхронизации и проверки ошибок. Важно, чтобы передатчик и приемник использовали одинаковое количество бит. В противном случае слово данных может быть неправильно истолковано или вообще не распознано.При синхронной связи должны присутствовать часы или триггерный сигнал, указывающий на начало каждой передачи. Отсутствие тактового сигнала делает асинхронный канал связи более дешевым. В кабеле требуется меньше линий. Недостаток в том, что получатель может начать в неподходящий момент получения информации. Затем требуется ресинхронизация, которая стоит времени. Все данные, полученные в период ресинхронизации, потеряны. Еще одним недостатком является то, что в потоке данных требуются дополнительные биты, указывающие на начало и конец полезной информации. Эти дополнительные биты занимают полосу пропускания.Биты данных отправляются с предопределенной частотой, скоростью передачи данных. И передатчик, и приемник должны быть запрограммированы на использование одной и той же битной частоты. После получения первого бит получатель рассчитывает, в какие моменты будут получены другие биты данных. Он будет проверять уровни линейного напряжения в эти моменты.С RS232 уровень линейного напряжения может иметь два состояния. Состояние on также известно как mark, состояние off как space. Другие состояния линии невозможны. Когда линия не работает, она находится в маркировочном состоянии.Стартовая битаRS232 определяет асинхронный Тип связи. Это означает, что Отправка данных word может начинаться с каждого момента. Если начать с каждого момента возможно, это может создать некоторые проблемы для получателя, чтобы знать, какой первый бит получить. Чтобы преодолеть эту проблему, каждое слово данных начинается с бит внимания. Этот бит внимания, также известный как стартовый бит, всегда определяется уровнем пробела. Поскольку линия находится в маркированном состоянии во время простоя, стартовый бит легко распознается приемником.Биты данныхСразу после стартового бит отправляются биты данных. Битовое значение 1 приводит к тому, что линия переходит в состояние отметки, битовое значение 0 отображается пробелом. Наименьшая часть-это всегда первый бит посылки.Четность битВ целях обнаружения ошибок возможно автоматическое добавление дополнительного бит к слову данных. Передатчик рассчитывает значение бит в зависимости от отправленной информации. Приемник выполняет тот же расчет и проверяет, соответствует ли фактическое значение бита четности расчетному значению. Это более подробно рассматривается в другом пункте.Стопорные БитыПредположим, что приемник пропустил стартовый бит из-за шума на линии передачи. Он начался с первого бита данных со значением пространства. Это приводит к тому, что дата искажения достигает приемника. Для ресинхронизации связи должен присутствовать механизм. Для этого вводится обрамление. Кадрирование означает, что все биты данных и биты четности содержатся в кадре стартовых и стоповых битов. Период времени, лежащий между стартовыми и стоп-битами, является постоянной, определяемой скоростью передачи данных и количеством данных и битов четности. Стартовый бит всегда имеет пробел, стоп-бит всегда указывает значение. Если приемник обнаруживает значение, отличное от отметки, когда стоп-бит должен присутствовать на линии, он знает, что есть сбой синхронизации. Это вызывает условие ошибки кадрирования в принимающем UART. Затем устройство пытается повторно синхронизировать новые входные биты.Для повторной синхронизации приемник сканирует данные incomming для допустимых пар стартовых и стоп-битов. Это работает при условии достаточной вариации в битовых шаблонах слов данных. Если значение нуля данных отправляется неоднократно, ресинхронизация невозможна, например.Стопорный бит, определяющий конец кадра данных, может иметь разную длину. На самом деле, это не настоящий бит, а минимальный период времени, в конце каждого слова строка должна быть бездейственной (состояние отметки). На ПК этот период может иметь три длины: время равно 1, 1,5 или 2 битам. 1,5 бит используется только с данными слов длиной 5 бит и 2 только для более длинных слов. Длина стоп-бита 1 бит возможна для всех размеров данных.Физические свойства RS232Стандарт RS232 описывает Метод связи, способный связываться в различных условиях. Это повлияло на максимально допустимое напряжение и т. Д. На контакты. В первоначальном определении были учтены технические возможности этого времени. Максимальная скорость передачи данных, определенная, например, составляет 20 кбит/с. С текущими устройствами, такими как UART 16550A, допускается Максимальная скорость 1,5 Мбит/с.НапряжениеУровень сигнала контактов RS232 может иметь два состояния. Высокая бита или состояние отметки определяется отрицательным напряжением, а низкая бита или состояние пространства использует положительное значение. Это может немного запутать, потому что в обычных обстоятельствах высокие Логические значения также определяются высоким напряжением. Пределы напряжения показаны ниже.Преобразователь уровня значений напряжения RS232Приемник (в)Возможность (V)Космическое состояние (0) + 5. .. + 15 + 3. .. + 25СОСТОЯНИЕ МАРКИ (1) -5. .. -15 -3. .. -25Неопределенный- -3. .. + 3Более подробную информацию об уровнях напряжения RS232 и других последовательных интерфейсов можно найти в таблице сравнения интерфейсов.Максимальное колебание напряжения, которое может генерировать компьютер на своем порту, может повлиять на максимально допустимую длину кабеля и скорость связи. Кроме того, если разница напряжения небольшая, искажение данных произойдет раньше. Например, напряжение марки моего ноутбука составляет-9,3 В, по сравнению с-11,5 в на моем настольном компьютере. Ноутбук сталкивается с трудностями в связи с Mitsubishi PLC в промышленных условиях с высоким уровнем шума, когда настольный компьютер вообще не имеет ошибок данных, используя один и тот же кабель. Таким образом, даже далеко за пределами минимальных уровней напряжения, 2 Вольта дополнительно могут значительно изменить качество связи.Несмотря на присутствие высокого напряжения, невозможно разрушить последовательный порт путем короткого замыкания. Только применение внешнего напряжения с высоким током может в конечном итоге сжечь чипы драйвера. Тем не менее, UART не будет поврежден в большинстве случаев.Максимальная длина кабеляДлина кабеля-один из наиболее обсуждаемых пунктов в мире RS232. Стандарт имеет четкий ответ, максимальная длина кабеля составляет 50 футов или длина кабеля равно емкости 2500 ПФ. Последнее правило часто забывается. Это означает, что использование кабеля с низкой емкостью позволяет пролетать на большие расстояния, не выходя за пределы стандарта. Если, например, используется кабель UTP CAT-5 с типичной емкостью 17 пФ/фут, максимально допустимая длина кабеля составляет 147 фута.Длина кабеля, указанная в стандарте, обеспечивает максимальную скорость связи. Если скорость уменьшается в 2 или 4 раза, то максимальная длина резко увеличивается. Texas Instruments несколько лет назад провел практические эксперименты с различной скоростью передачи данных, чтобы проверить максимально допустимую длину кабеля. Имейте в виду, что стандарт RS232 изначально был разработан на 20 кбит/с. Благодаря снижению вдвое максимальной скорости связи допустимая длина кабеля увеличивается в десять раз!Длина кабеля RS232 в соответствии с техасскими инструментами, максимальная длина кабеля (футы)19200 509600 5004800 10002400 3000Обнаружение ошибокОдин из способов обнаружения ошибок уже обсужден. Это механизм обнаружения кадра, который используется для проверки, были ли биты incomming должным образом окружены парой стартовых и стоповых бит. Для дальнейшей проверки ошибок может использоваться бита четности. Использование этого бит, однако, не является обязательным. Если наличие неправильных бит редко (например, при общении с внутренним модемом) или если протокол более высокого уровня используется для обнаружения и исправления ошибок (Z-модем, RAS и т. Д.) скорость связи может быть увеличена, если не использовать функцию четности, присутствующую на UART.Четность-это простой способ кодировать слово данных, чтобы иметь механизм для обнаружения ошибки в информации. Метод, используемый с последовательной связью, добавляет по одному бит к каждому слову данных. Значение этого бита зависит от значения слова data. Необходимо, чтобы и передатчик, и приемник использовали один и тот же алгоритм для расчета значения бита четности. В противном случае приемник может обнаружить ошибки, которые отсутствуют.Четный паритетВ основном, бит четности может быть рассчитан двумя способами. При использовании четности количество передаваемых битов информации всегда будет содержать четное число логических 1. Если количество битов высоких данных нечётное, добавляется бит четности высоких значений, в противном случае будет использован бит низких значений.Нечетный паритетСистема нечетной четности очень похожа на систему четной четности, но в этой ситуации количество высоких бит всегда будет нечетным.Недостатки системы четностиСистема четности, использующая один бит для каждого слова данных, не способна найти все ошибки. Будут обнаружены только ошибки, которые вызывают нечетное количество битов. Вторая проблема в том, что нет возможности узнать, какой бит является ложным. При необходимости требуется протокол более высокого уровня для информирования отправителя о том, что эта информация должна быть отправлена повторно. Поэтому на шумных линиях часто используются другие системы обнаружения, чтобы убедиться, что отправленная информация получена правильно. Эти системы в основном работают не на одном слове данных, а на группах слов.
