Sinforcon FTDI usb 2,0 к RS485 последовательному адаптеру FT232R стандартный кабель

Этот кабель может подгонять выдвижной и вытягивающий резистор значение: 10K, 560ohm, 470ohm

И может быть с 120R клеммным резистором или без клеммного резистора между A & B линией.

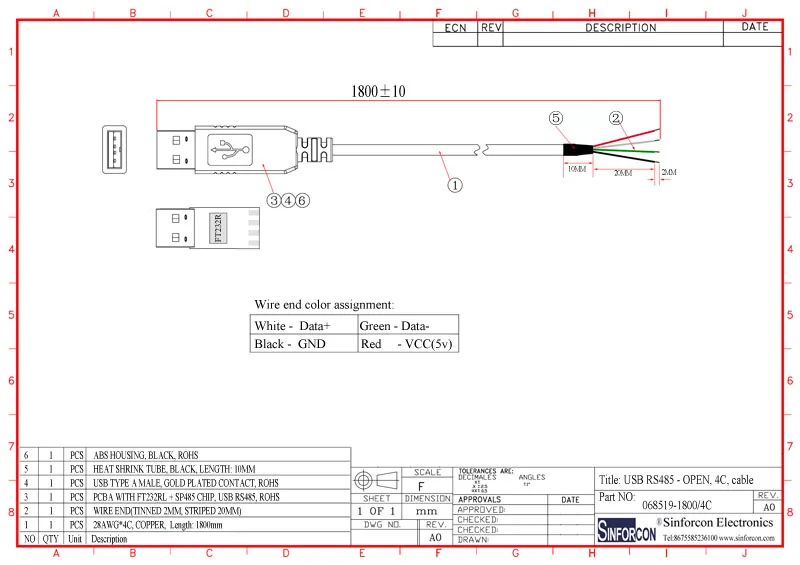

Эта ссылка предназначена для 4 основных (проводов) стандартных pinout: белый-Data +, зеленый-Data-, черный-GND, красный-VCC5V

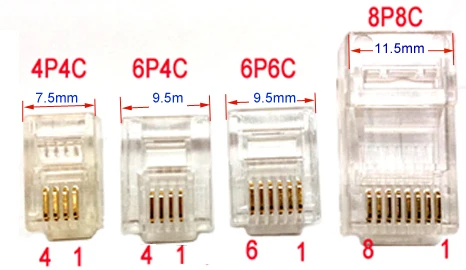

И подходит для обжима RJ11, rj12, rj45, rj25, rj9

Если вам нужно 6 ядро FTDI USB RS485-WE кабель, пожалуйста, купите его на

RS485 6 ядер

Автономное питание от USB VDD, не требуется дополнительная мощность

Адаптер USB RS485

USB2.0. Поддержка полной скорости 12 м

FT232 USB RS485 кабель, сигналы, совместимые с USB-RS485-WE-1800-BT

С 2 светодиодами для передачи данных +, передача данных

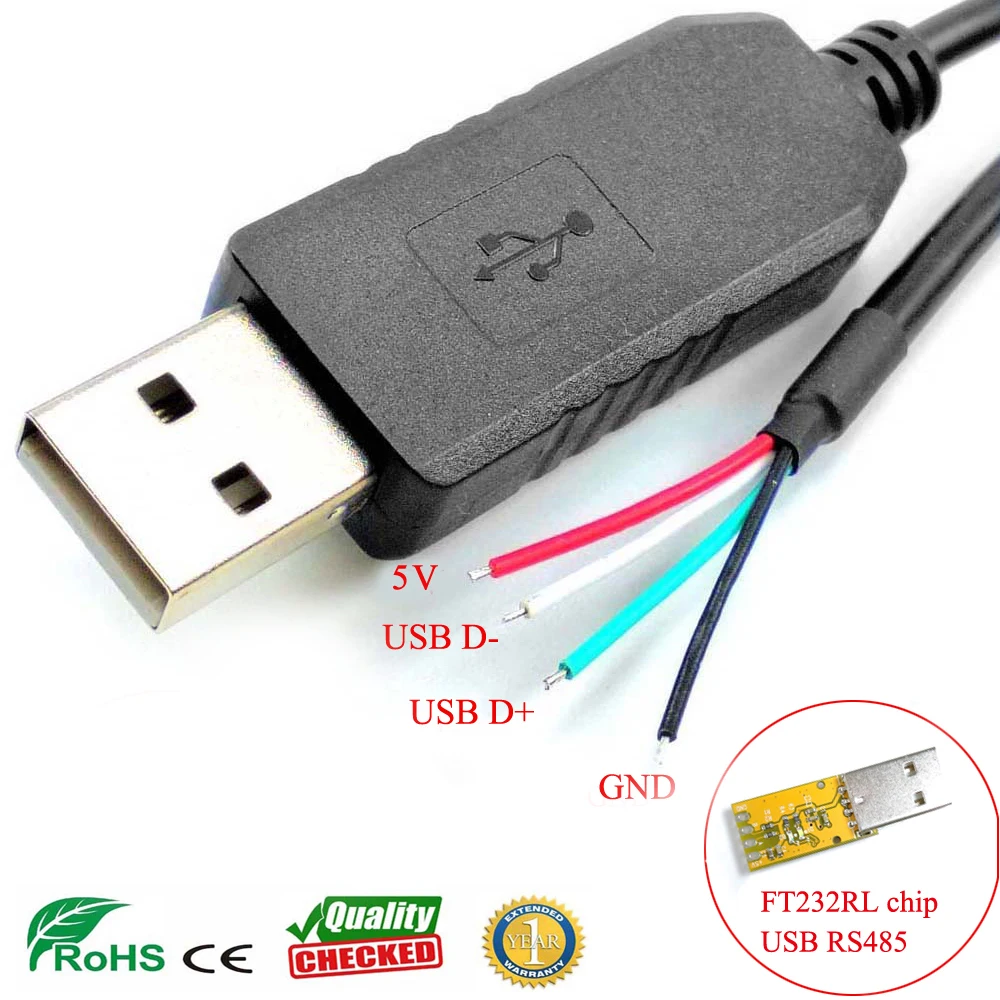

Красный-VCC(5v), черный-GND, белый-Data +, зеленый-Data-

Чип FT232RL + SP485LEEN

Поддержка Android, поддержка Win 10, 8,8.1, Win 7, XP, 2000, Linux, Mac OS

Интегрированный 1024 байта EEPROM, поддержка идентификации поставщика повторной записи, поддержка Mprog3.5

Поддержка FTDI VCP драйвера и D2XX драйвера

Полудуплекс, не изолированный

Скорость передачи данных 300 ~ 1 Мбит/с

До 5 км отвлечение передачи

0,2/1,0/1,8/5.0mtr в длину.

Корпус USB ABS, openable для тестирования

RoHS, CE, 100% двойной тест

Полиэтиленовый пакет на молнии для каждого

О FT232RL

FT232R является последним устройством, которое будет добавлено в FTDI?s диапазон USB UART интерфейсных интегральных устройств. FT232R-это интерфейс USB для последовательного UART с дополнительным выходом генератора часов и новым FTDIChip-ID? Функция ключа безопасности. Кроме того, доступны асинхронные и синхронные режимы интерфейса битного взрыва. USB для последовательных конструкций с использованием FT232R были дополнительно упрощены путем полной интеграции внешнего EEPROM, часов и usb-резисторов на устройство.

FT232R добавляет две новые функции по сравнению со своими предыдущими, эффективно делая его чипом «3 в 1» для некоторых областей применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сгорел в устройство во время производства и читается через USB, таким образом формируя основу ключа безопасности, который может быть использован для защиты клиентского программного обеспечения от копирования.

Один чип USB для асинхронного последовательного интерфейса передачи данных.

Весь Протокол USB обрабатывается на чипе-не требуется Программирование прошивки по USB.

Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бит и нечетный/ровный/Метка/пространство/отсутствие четности.

Полностью вспомогательное оборудование или программное обеспечение X-On / X-Off handshaking.

Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на TTL уровнях) и 300 бод до 1 мегабод (RS232).

Встроенная поддержка символов событий и условий разрыва линии.

Новый USB FTDIChip-ID? Особенности.

Новые настраиваемые CBUS I/O контакты.

Автоматическое управление буфером передачи для приложений RS485.

Передавайте и получайте светодиодный сигнал.

Новые 48 МГц, 24 МГц, 12 МГц и 6 МГц опции выходного сигнала для вождения внешнего MCU или FPGA.

FIFO принимает и передает буферы для высокой пропускной способности данных.

256 байт получают буфер и 128 байт передают буфер, используя технологию сглаживания буфера, чтобы обеспечить высокую пропускную способность данных.

Регулируемое время получения буфера.

Синхронный и асинхронный интерфейс битового взрыва с режимами RD # и WR # strobes.

Новая опция режима битного взрыва CBUS.

Интегрированный 1024 бит внутренний EEPROM для конфигурации ввода/вывода и хранения USB VID, PID, серийный номер и строки описания продукта.

Устройство поставляется предварительно запрограммировано с уникальным серийным номером USB.

Поддержка USB приостановить/продолжить.

Поддержка питания от шины, автономных и мощных USB-конфигураций.

Интегрированный 3,3 V преобразователь уровня для USB I/O.

Интегрированный преобразователь уровня на UART и CBUS для подключения к логике 5V-1,8 V.

Размер 5V/3,3 V/2,8 V/1,8 V CMOS привод вывода и TTL входного сигнала.

Высокий выходной привод ввода/вывода.

Встроенные usb-резисторы.

Интегральная схема включения питания.

Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор.

Полностью интегрированная фильтрация поставок AVCC-нет отдельных контактов AVCC и не требуется фильтр внешней R-C.

Опция инверсии сигнала UART.

Режим оптовой передачи USB.

3,3 V до 5,25 V одной поставки Управление.

Низкая рабочая мощность и usb-приостанавливающий ток.

Низкое потребление полосы пропускания USB.

Совместимый контроллер хоста UHCI / OHCI / EHCI.

Совместимость с полной скоростью USB 2,0.

-40 °C до 85 °C расширенный диапазон рабочих температур.

Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

Windows 8,1

Windows 8,1 x64

Windows 8

Windows 8 x64

Windows Server2012

Windows сервер 2008 R2

Windows 7

Windows 7 x64

Windows сервер 2008

Windows сервер 2008 x64

Windows Vista

Windows Vista x64

Windows сервер 2003

Windows сервер 2003 x64

Windows XP

Windows XP x64

Windows ME

Windows 98

Linux

Mac OS X

Mac OS 9

Mac OS 8

Windows CE.NET (версия 4,2 и выше)

Android

Windows RT

Поддержка WinCE7.0Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI функционируют так, как ожидалось на Windows CE 7,0

Поддержка более старых версий рабочего стола Windows

Примечание: Microsoft закончила поддержку сертификации XP и VISTA через их WHCK test program. Так как текущие сборки по-прежнему работают на XP и VISTA, но не сертифицированы Microsoft.

Различия в API драйвера

Для большинства этих операционных систем доступны два типа драйвера: Драйверы виртуального COM порта (VCP) и драйверы direct (D2XX). Драйвер VCP эмулирует стандартный последовательный порт ПК, так что устройство USB может быть передано в качестве стандартного устройства RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите тип драйвера, который вы хотите использовать (VCPИлиD2XX) И затем найдите соответствующие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждой посылка драйвера.

Если требуется драйвер VCP для Android, обратитесь к следующему приложению Примечание: TN 132 добавление устройств FTDI поддержка драйвера VCP для Android
