Бесплатная доставка, новый товар SIGLENT SHS806, 60 МГц, 1 Гвыбс, ручной цифровой осциллограф, 2 Мбитс, глубина памяти

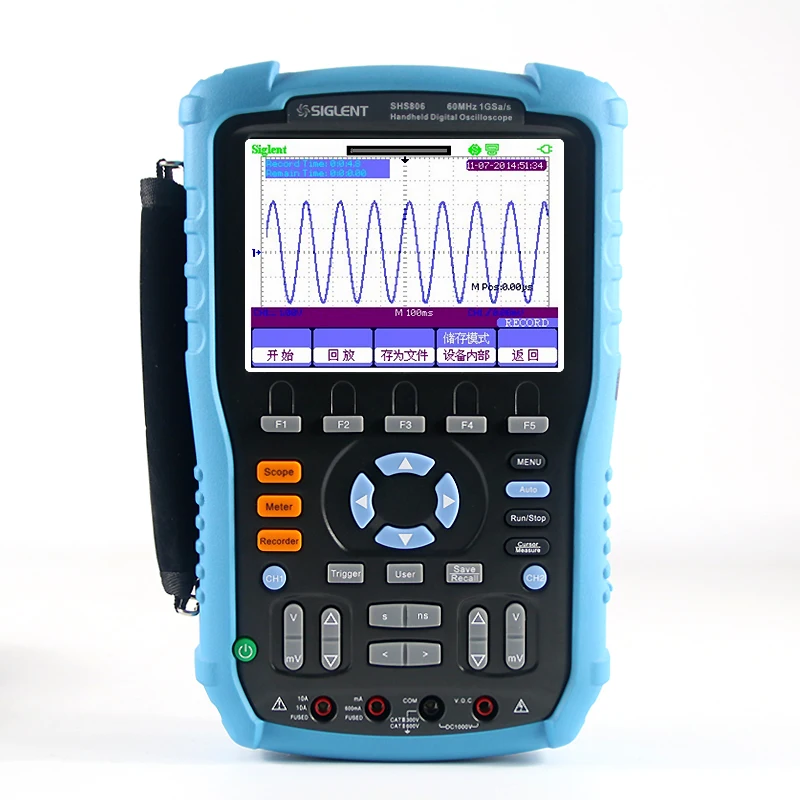

Ручной осциллограф SIGLENT SHS806

Применение

1. Автомобильная электроника, электрические автомобильные испытания2. Сильная проверка электроэнергии3. Система управления автоматизацией завода

Особенности и преимущества:Высокопроизводительный осциллограф

Полоса пропускания: 60 МГц, 100 МГц, 150 МГц, 200 МГц

Частота дискретизации в реальном времени: 1G Sa/s

Эквивалентная частота выборки: 50 г Sa/s

Глубина памяти: 2Mpts

Функция записи данных

7M внутреннее хранилище, до 18 часов записи

Порт USB, время записи до 3000 часов

Поддерживается функция записи, воспроизведения и масштабирования

Высокоточный мультиметр

Дисплей с 6000 счетами

Точное измерение DCV, ACV, DCI, ACI

Точное измерение сопротивления, диода, емкости, непрерывности

Трендовый участок

32 измерительный анализатор

Объем: емкость 800k точек, более 24 часов записи

Прибор для измерения: 1,2 M очки емкость 9320 часов время записи при 0.05Sa/s

Спецификация

Область применения

Тип

SHS806

SHS810

SHS815

SHS820

Полоса пропускания

60 МГц

100 МГц

150 МГц

200 МГц

Время подъема

≤ 5,8 нс

≤ 3,5 нс

≤ 2,3 нс

≤ 1,7 нс

Входное сопротивление

1мом +/-2%, 18пф ± 3пф

Частота выборки в реальном времени

Одноканальный: 1GSa/s,Двойные каналы: 500MSa/s

500MSa/s

Эквивалентная частота выборки

50GSa/s

Глубина памяти

2Mpts

32 КПТС

Диапазон временных рамок

5 ns/ div ~ 50s/ div

2,5 ns/ div ~ 50s/ div

Диапазон сканирования

100 мс/див ~ 50 с/Див

Вертикальная чувствительность

2 мВ/деление ~ 100V/div(1-2-5 шаг)

Вертикальное разрешение

8 бит

Типы триггеров

Край, пульс, видео, наклон, альтернатива

Счетчик частоты

6 бит

Подключение

Usb-устройство, usb-хост

Математика

+, -, * , /, FFT

Трендовый осциллограф

800K poin

Метр

Дисплей

6000

Товар

Диапазон

Точность

Напряжение постоянного тока

60 мВ ~ 1000 В

+/-1% +/-15 цифр

Напряжение переменного тока

60 мВ ~ 750 В

+/-1% +/-15 цифр

Постоянный ток

60 мВ-10 А

+/-1% +/-5 цифр

Ток переменного тока

60 мВ-10 А

+/-1% +/-5 цифр

Емкость

40.00nF

+/-3% +/-10 цифр

400.0nF-400,0 мкФ

+/-4% +/-5 цифр

Сопротивление

600 Ом-60 м Ом

+/-1% +/-5 цифр

Непрерывный зуммер

<50 Ом

Диод

0V ~ 2,0 V

Трендовый сюжет

1,2 м точек

Регистратор

Пионты 7 м

Режим измерения

Руководство/Авто

Общая особенность

Дисплей

5,7 дюйм (ов) цветной TFT-LCD, 320*234

Источник питания

Зарядка/аккумулятор

Режим питания

Литий Батарея: 7,4 V 5000mAh, Батарея длится 5 часов; DC адаптер переменного тока, 100-240V 50/60Hz вход переменного тока, 9V 4A выход

Вес

1,5 кг

Размеры

163,2 мм × 259,5 мм × 53,3 мм

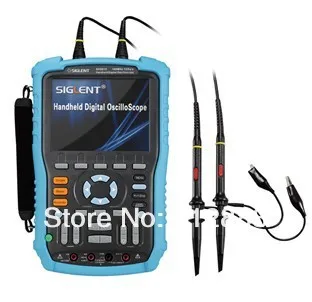

Аксессуары

Два пассивных зонда, мультиметр ручка USB кабель для передачи данных, адаптер постоянного тока, руководство, CD.
