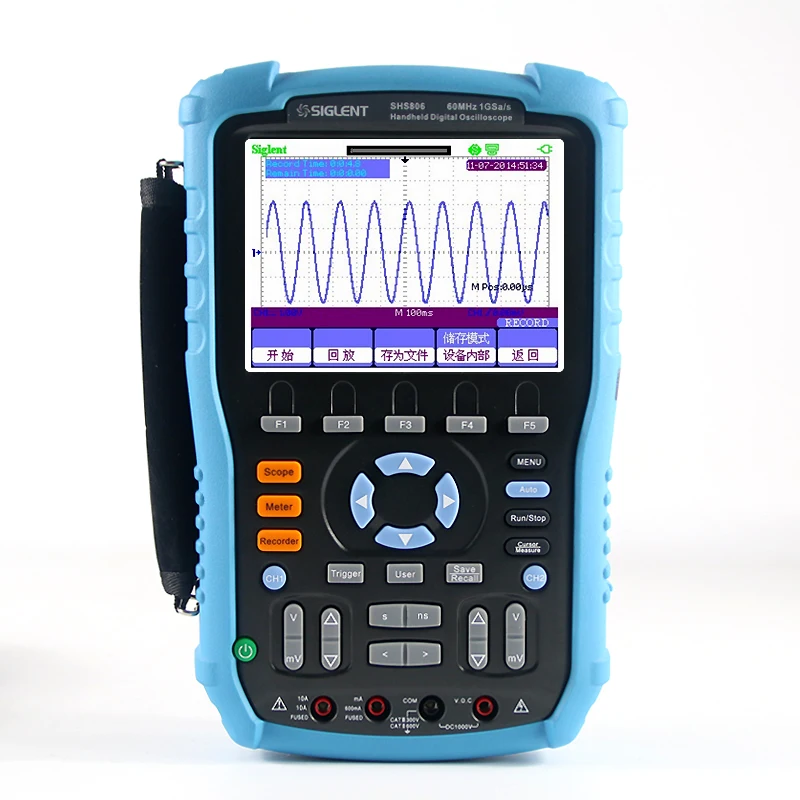

Ручной осциллограф SIGLENT SHS806
Применение
1. Автомобильная электроника, электрические автомобильные испытания2. Сильная проверка электроэнергии3. Система управления автоматизацией завода
Особенности и преимущества:Высокопроизводительный осциллограф
Полоса пропускания: 60 МГц, 100 МГц, 150 МГц, 200 МГц
Частота дискретизации в реальном времени: 1G Sa/s
Эквивалентная частота выборки: 50 г Sa/s
Глубина памяти: 2Mpts
Функция записи данных
7M внутреннее хранилище, до 18 часов записи
Порт USB, время записи до 3000 часов
Поддерживается функция записи, воспроизведения и масштабирования
Высокоточный мультиметр
Дисплей с 6000 счетами
Точное измерение DCV, ACV, DCI, ACI
Точное измерение сопротивления, диода, емкости, непрерывности
Трендовый участок
32 измерительный анализатор
Объем: емкость 800k точек, более 24 часов записи
Прибор для измерения: 1,2 M очки емкость 9320 часов время записи при 0.05Sa/s
Спецификация
Область применения
Тип
SHS806
SHS810
SHS815
SHS820
Полоса пропускания
60 МГц
100 МГц
150 МГц
200 МГц
Время подъема
≤ 5,8 нс
≤ 3,5 нс
≤ 2,3 нс
≤ 1,7 нс
Входное сопротивление
1мом +/-2%, 18пф ± 3пф
Частота выборки в реальном времени
Одноканальный: 1GSa/s,Двойные каналы: 500MSa/s
500MSa/s
Эквивалентная частота выборки
50GSa/s
Глубина памяти
2Mpts
32 КПТС
Диапазон временных рамок
5 ns/ div ~ 50s/ div
2,5 ns/ div ~ 50s/ div
Диапазон сканирования
100 мс/див ~ 50 с/Див
Вертикальная чувствительность
2 мВ/деление ~ 100V/div(1-2-5 шаг)
Вертикальное разрешение
8 бит
Типы триггеров
Край, пульс, видео, наклон, альтернатива
Счетчик частоты
6 бит
Подключение
Usb-устройство, usb-хост
Математика
+, -, * , /, FFT
Трендовый осциллограф
800K poin
Метр
Дисплей
6000
Товар
Диапазон
Точность
Напряжение постоянного тока
60 мВ ~ 1000 В
+/-1% +/-15 цифр
Напряжение переменного тока
60 мВ ~ 750 В
+/-1% +/-15 цифр
Постоянный ток
60 мВ-10 А
+/-1% +/-5 цифр
Ток переменного тока
60 мВ-10 А
+/-1% +/-5 цифр
Емкость
40.00nF
+/-3% +/-10 цифр
400.0nF-400,0 мкФ
+/-4% +/-5 цифр
Сопротивление
600 Ом-60 м Ом
+/-1% +/-5 цифр
Непрерывный зуммер
<50 Ом
Диод
0V ~ 2,0 V
Трендовый сюжет
1,2 м точек
Регистратор
Пионты 7 м
Режим измерения
Руководство/Авто
Общая особенность
Дисплей
5,7 дюйм (ов) цветной TFT-LCD, 320*234
Источник питания
Зарядка/аккумулятор
Режим питания
Литий Батарея: 7,4 V 5000mAh, Батарея длится 5 часов; DC адаптер переменного тока, 100-240V 50/60Hz вход переменного тока, 9V 4A выход
Вес
1,5 кг
Размеры
163,2 мм × 259,5 мм × 53,3 мм
Аксессуары

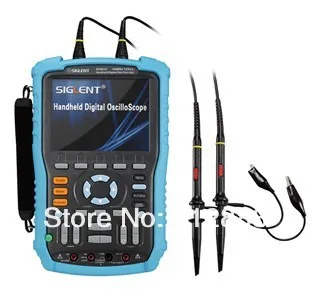

Два пассивных зонда, мультиметр ручка USB кабель для передачи данных, адаптер постоянного тока, руководство, CD.
