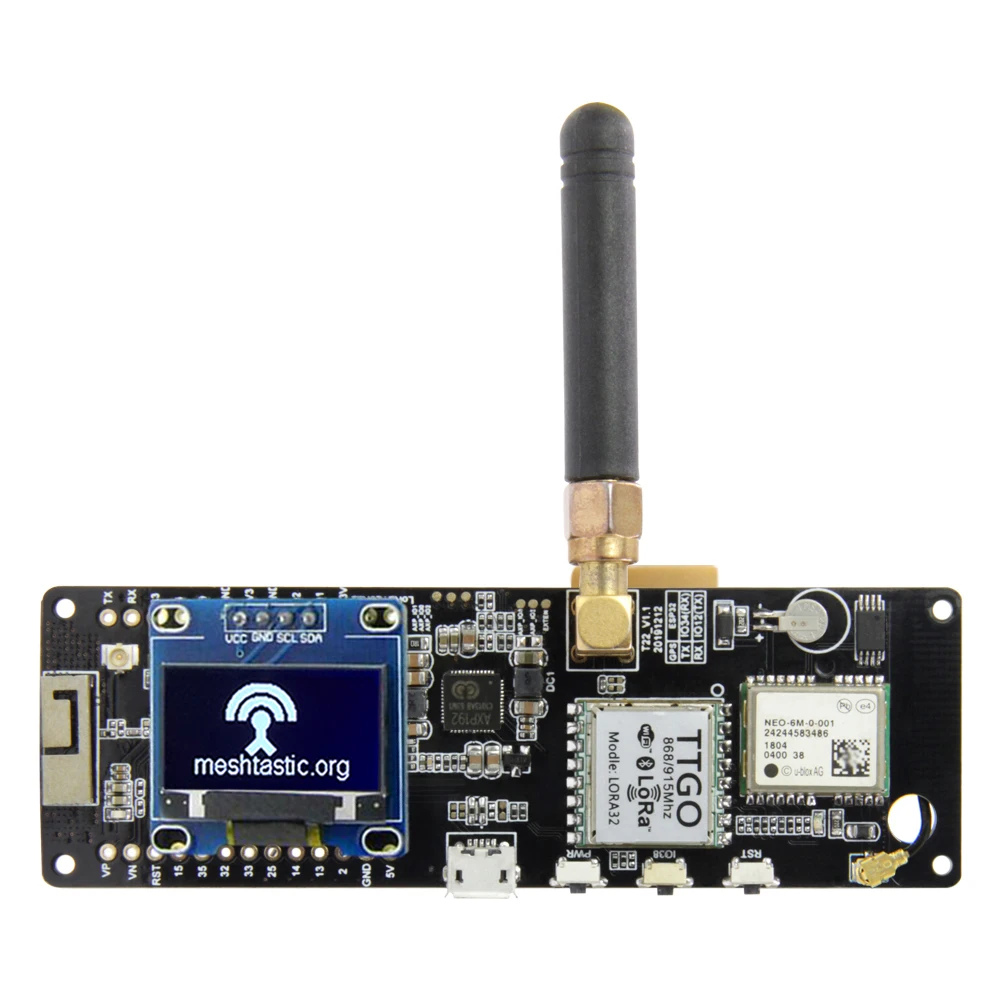

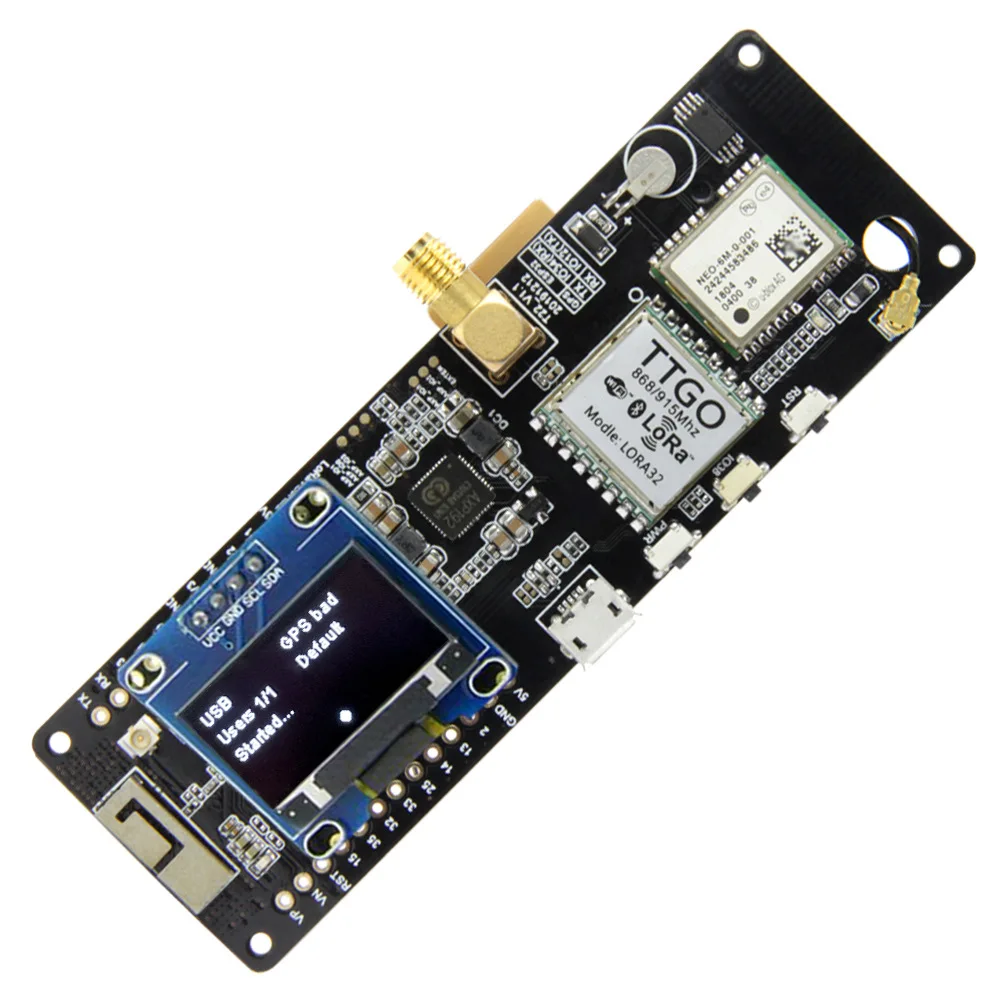

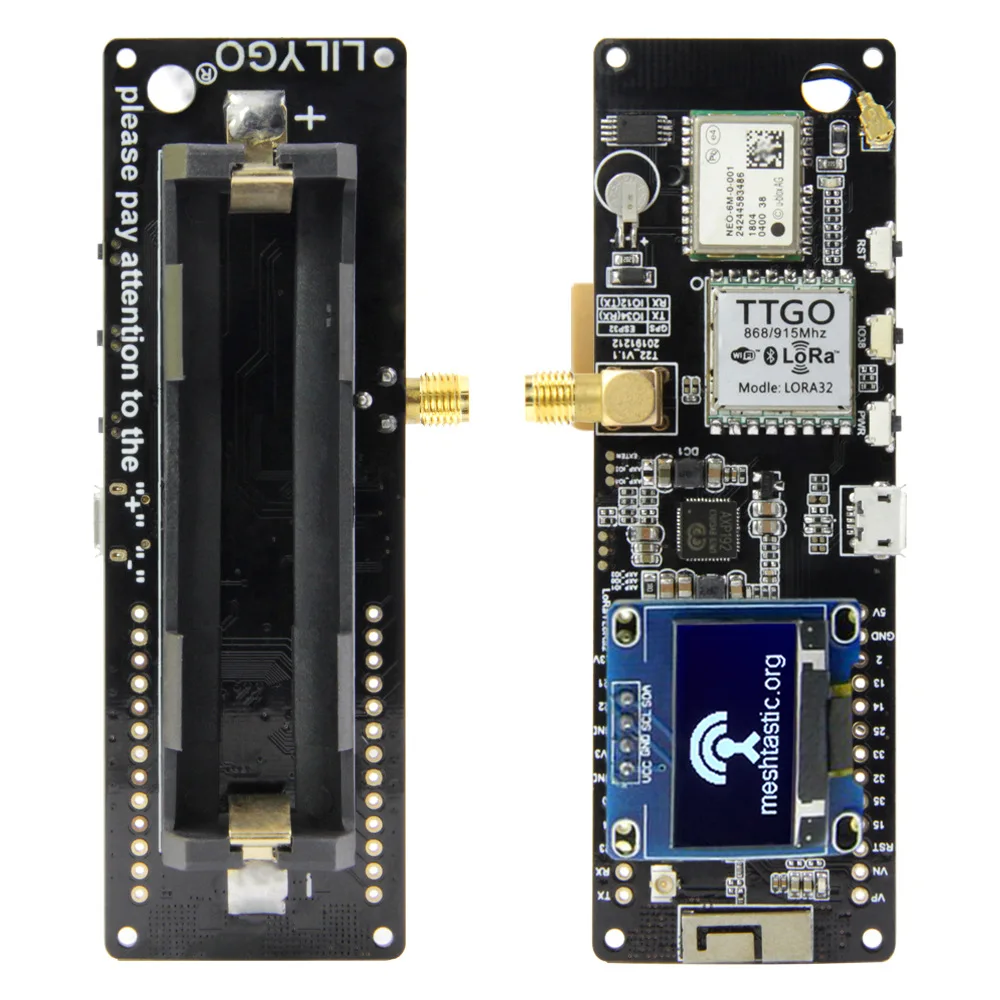

TTGO Meshtastic T-Beam V1.1 беспроводной модуль для Arduino ESP32 LoRa 433868915 МГц WiFi GPS

Рабочее напряжение

1,8 ~ 3,7 v

Допустимый ток

10 ~ 14 мА

Ток передачи

120mA @ + 20dBm

90mA @ + 17dBm

29mA @ + 13dBm

Рабочая частота

433/470 МГц (версия 433HMz) /868M/915M (версия 868MHz)

Мощность передачи

+ 20dBm

Чувствительность приема

-139dBm @ LoRa & 62,5 Khz & SF = 12 и 146bps

-136dBm @ LoRa & 125Khz & SF = 12 и 293bps

-118dBm @ LoRa & 125Khz & SF = 6 & 9380bps

-123dBm @ FSK & 5 кГц и 1,2 кбит/с

Ошибка частоты

+/-15 кГц

Пространство FIFO

64 байта

Скорость передачи данных

1,2 K ~ 300Kbps @ FSK

0,018 K ~ 37,5 кбит/с @ LoRa

Режим модуляции

FSK,GFSK,MSK,GMSK,LoRa TM,OOK

Форма интерфейса

SPI

Ток сна

0.2uA @ SLEEP

1.5uA @ IDLE

Температура operatingread

-40 ℃- + 85 ℃

-Автоматическая коррекция частоты

-Автоматическое управление коэффициентом усиления

-Обнаружение низкого напряжения

-Быстрое Пробуждение и частоту прыжков

-Высоконастраиваемый обработчик пакетов данных

Разъем антенны LORA

RG316

Частота

433/868/915/923 МГц

-GPS модули NEO-6M, 3V-5V источник питания универсальный

-Предназначенный модуль с керамической антенной, супер сигнал

-Сохранить параметры конфигурации данных EEPROM вниз

-С Аккумулятором Резервного копирования данных

-Есть светодиодный индикатор сигнала по умолчанию скорость передачи данных: 9600

Вход источника питания

USB 5V/1A

Зарядный ток

500 мА

Вход батареи

3,7-4,2 V

Заряд ic

AXP192

Размеры

0,96 дюйма OLED

Высокое разрешение

128*64

Угол обзора

> 160 °

Драйвер IC

SSD1306

Рабочая температура

-30 celcius ~ 80 celcius

Объем модуля (Щедро)

27,0 мм * 27,0 мм * 4,1 мм

Поддерживает множество чипов управления

Полностью совместим с Arduino, 51 сериями, MSP430 сериями, STM32/2, CSR чипами и т. д. (много процедур для справки)

Широкая поддержка напряжения

Без каких-либо изменений, непосредственно поддерживает 3,3 V ~ 5V DC

Сверхнизкой потребеление энергии

Нормальная работа составляет 0,04 Вт

Порт IO занимает Минимальный дисплей

Связь IIC, если два порта IO

Дополнительная информация:

Https://github.com/geeksville/Meshtastic-Android/blob/master/README.md

Https://github.com/meshtastic/Meshtastic-device/releases

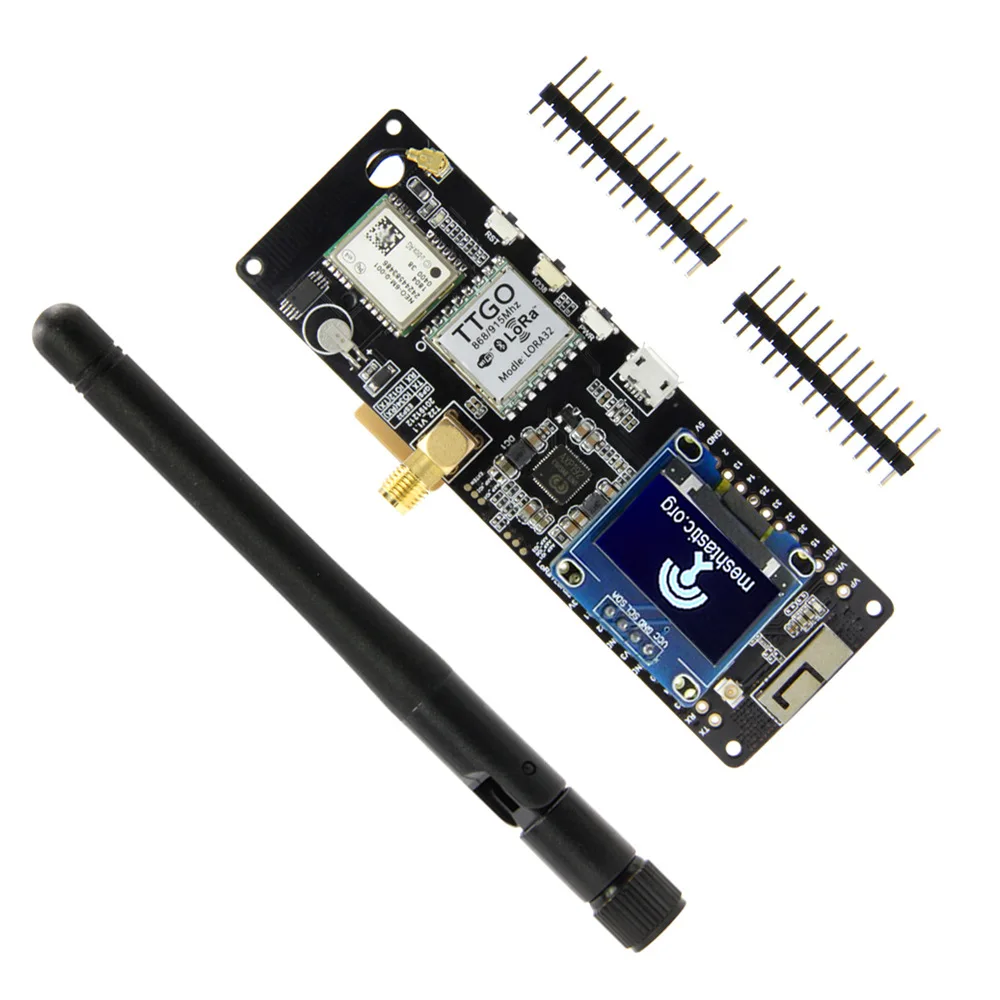

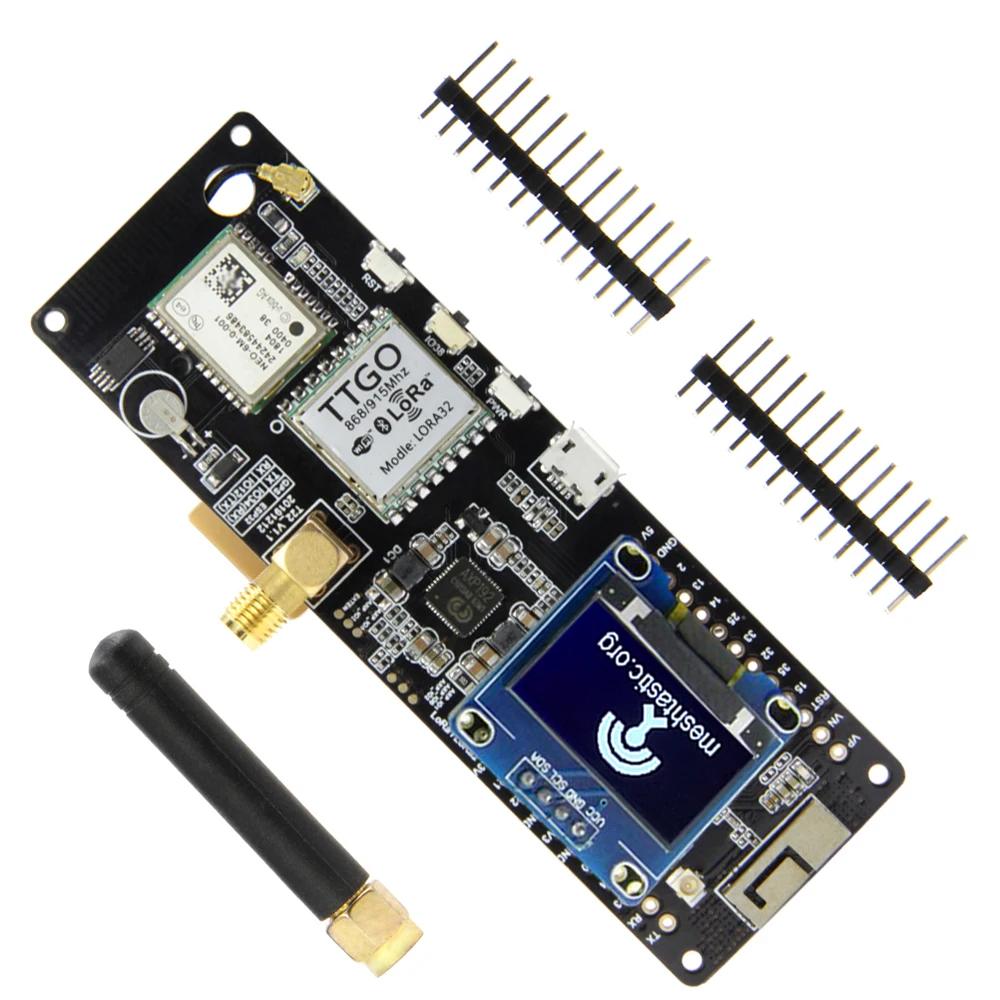

Список доставки:

Версия 433 МГц/868 МГц

1X TTGO T-Beam

1x433 МГц/868 МГц антенна

1 × 0,96 дюйма 128X64 OLED

2 × штырь

Примечание: OLED не припаивается к T-Beam.

Список доставки:

Версия 915 МГц/923 МГц

1X TTGOT-Beam

Антенна 915 МГц/923 МГц-1 шт.

1 × 0,96 дюйма 128X64 OLED

2 × штырь

Примечание: OLED не припаивается к T-Beam
