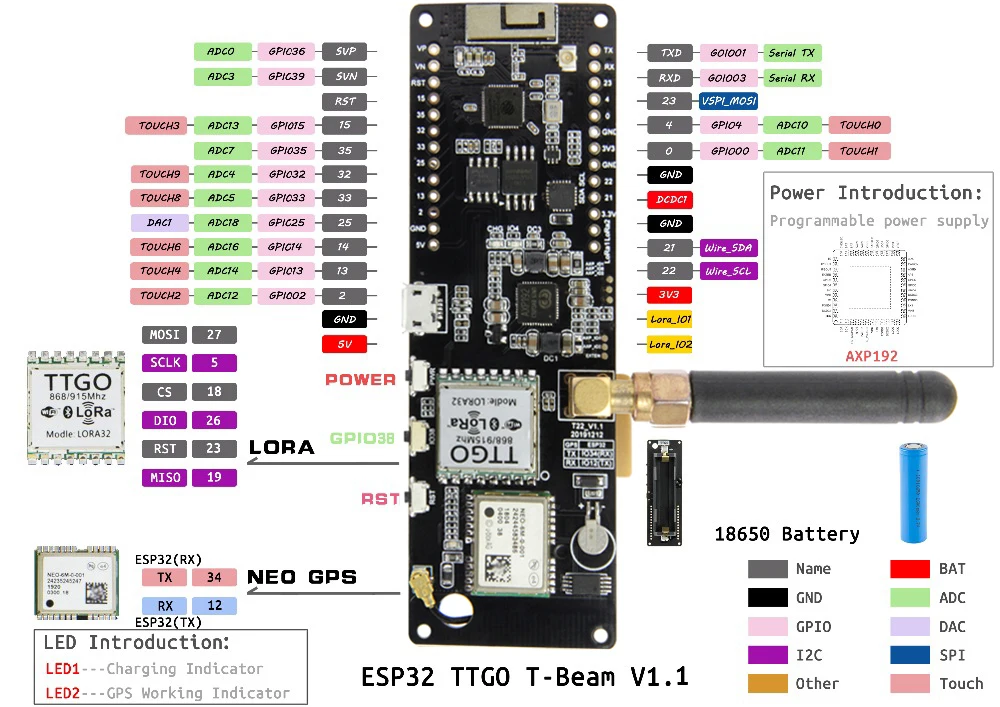

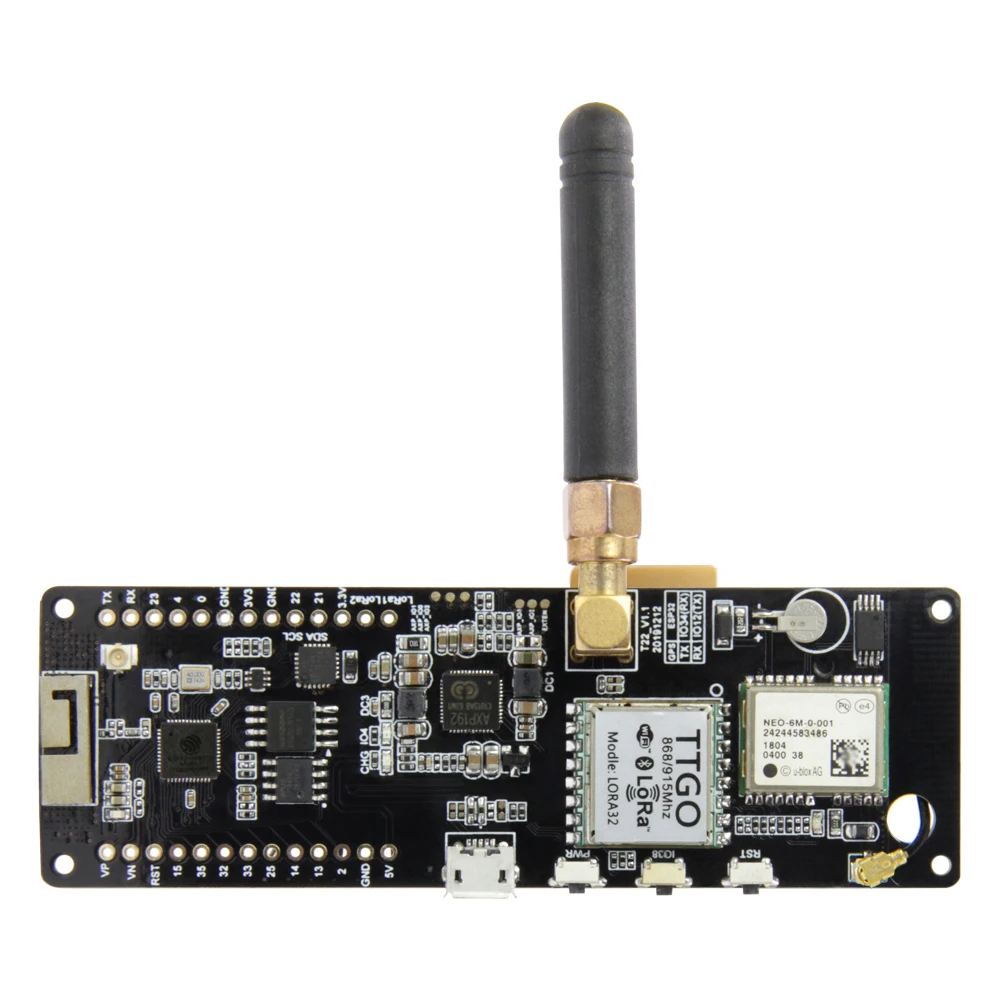

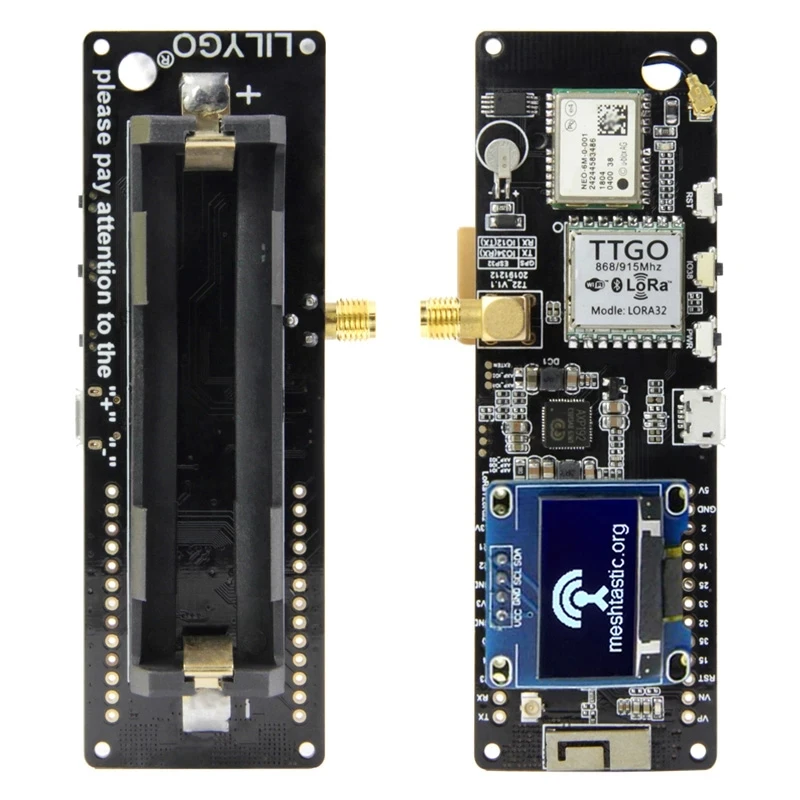

ЛилигоTTGO Meshtastic T-Beam V1.1 ESP32 433/868/915 МГц WiFi Bluetooth ESP32 GPS 923 SMA NEO-6M держатель батареи с OLED

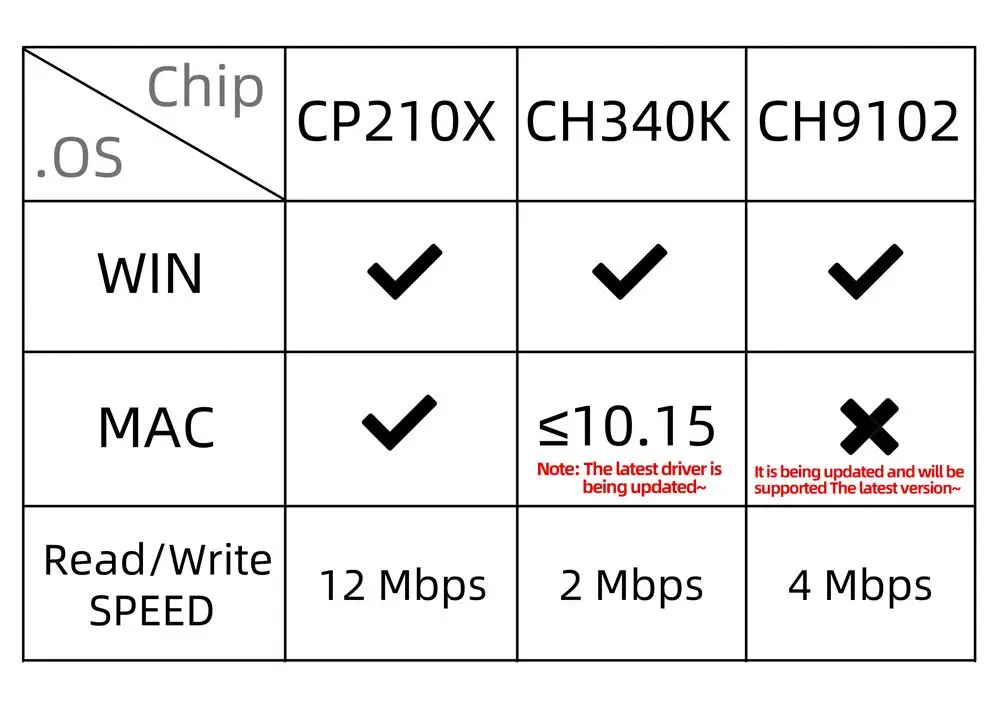

Примечание: ИС CP2104 в настоящее время отсутствует на складе, все продукты будут выпущены с чипом CH9102
Характеристики продукта:
ESP32
Последняя версия ESP32: REV1
Wi-Fi и Bluetooth
8 Мб PSRAM
4 МБ флэш
3D антенна
Лора
Разъем для антенны LORA RG316
Рабочее напряжение: 1,8 ~ 3,7 в
Допустимый ток: 10 ~ 14 мА
Ток передачи: 120 мА @ + 20 дБм
90 мА @ + 17 дБм
29 мА @ + 13 дБм
Рабочая частота: 433/470 МГц (версия 433HMz) /868 м/915 м (версия 868 МГц)
Мощность передачи: + 20 дБм
Чувствительность приема:-139dBm @ LoRa & 62,5 Khz & SF = 12 & 146bps
-136dBm @ LoRa & 125Khz & SF = 12 & 293bps
-118dBm @ LoRa & 125Khz & SF = 6 & 9380bps
-123 дБм @ FSK, 5 кГц и 1,2 кбит/с
Погрешность частоты: +/-15 кГц
Объем FIFO: 64 байта
Скорость передачи данных: 1,2 K ~ 300Kbps @ FSK
0,018 K ~ 37,5 Kbps @ LoRa
Режим модуляции: FSK,GFSK,MSK,GMSK,LoRa TM,OOK
Форма интерфейса: SPI
Ток сна: 0,2 мА @ сон
1,5 мА @ без дела
Рабочая температура:-40 ℃- + 85 ℃
Цифровая функция RSSI
Автоматическая коррекция частоты
Автоматический Контроль Усиления
Обнаружение низкого напряжения
Быстрое Пробуждение и перестройка частоты
Высоконастраиваемый обработчик пакетов данных
GPS
Модули GPS NEO-6M, 3V-5V источник питания универсальный
Предназначенный модуль с керамической антенной, супер сигнал
Сохраните данные параметров конфигурации EEPROM Down
С резервной батареей
Есть светодиодный индикатор сигнала
Скорость передачи по умолчанию: 9600
Мощность
Вход источника питания: USB 5 В/1 А
Зарядный ток: 500 мА
Вход аккумулятора: 3,7-4,2 в
Заряд IC: AXP192

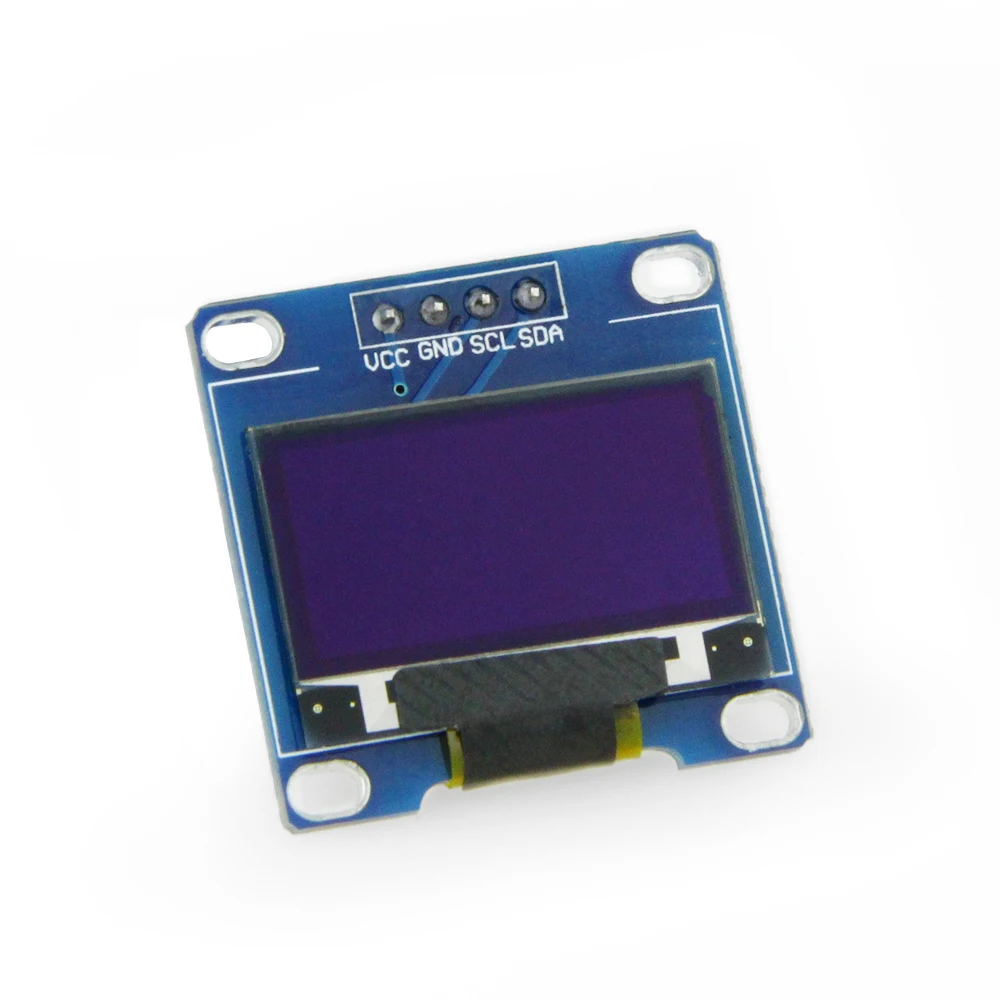

Описание OLED:
1. Размер: 0,96 дюйма
2. Высокое разрешение: 128*64
3. Цвет: белый
4. Угол обзора:> 160 °
5. IC драйвера: SSD1306
6. Рабочая температура:-30 Цельсия ~ 80 Цельсия
7. Объем модуля (большой): 27,0 мм * 27,0 мм * 4,1 мм
8. Поддерживает множество чипов управления: полностью совместимы с Arduino, 51 series, MSP430 series,STM32/2, чипом CSR и т. д.(Множество процедур для справки)
9. Широкая поддержка напряжения: без каких-либо модификаций, напрямую поддерживает 3,3 В ~ 5 в постоянного тока
10. Сверхнизкое энергопотребление: нормальная работа-0,04 Вт
11. Порт ввода-вывода занимает Минимальный Дисплей: связь IIC, если два порта ввода-вывода

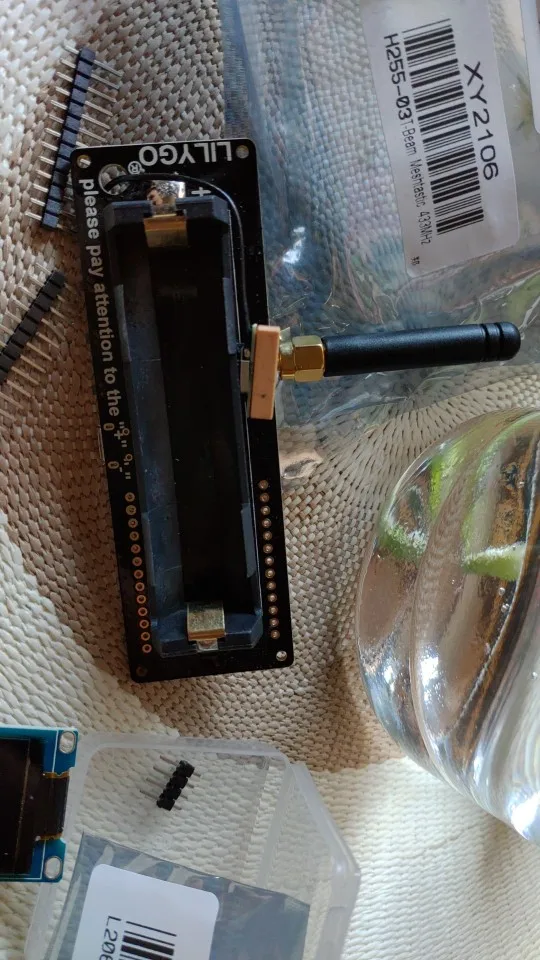

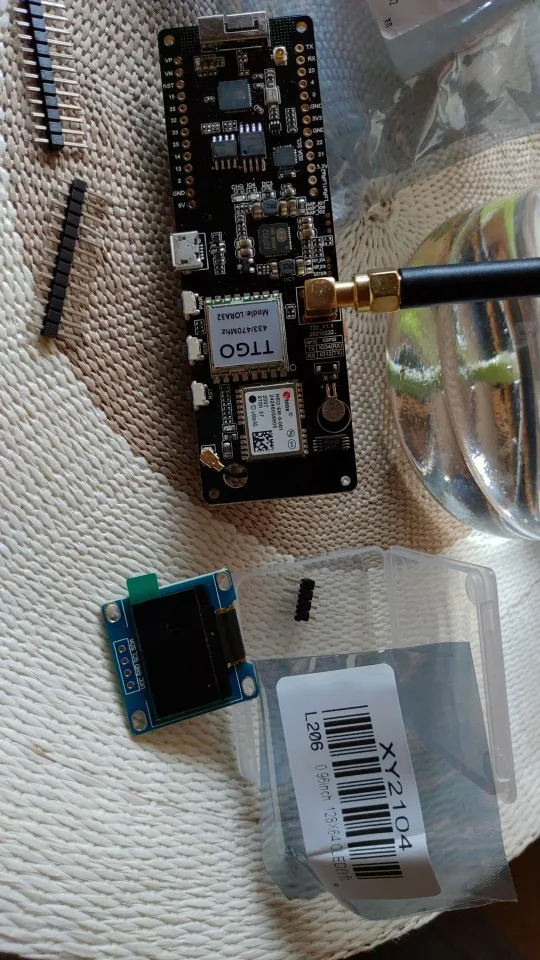

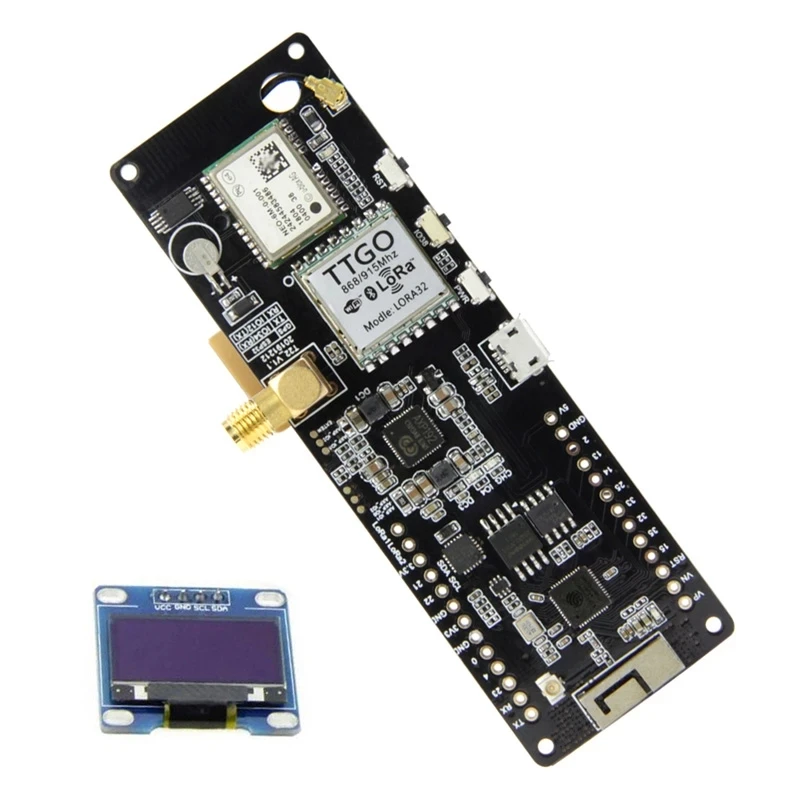

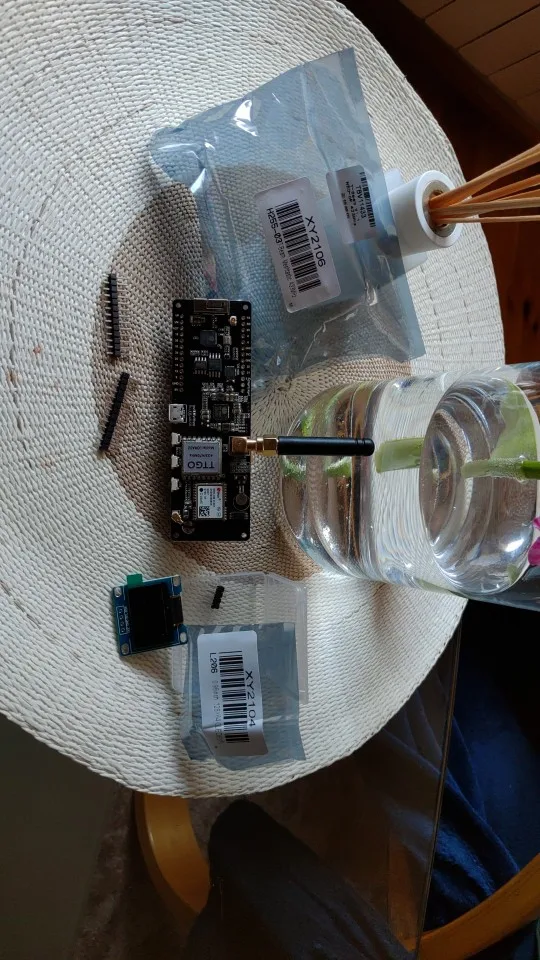

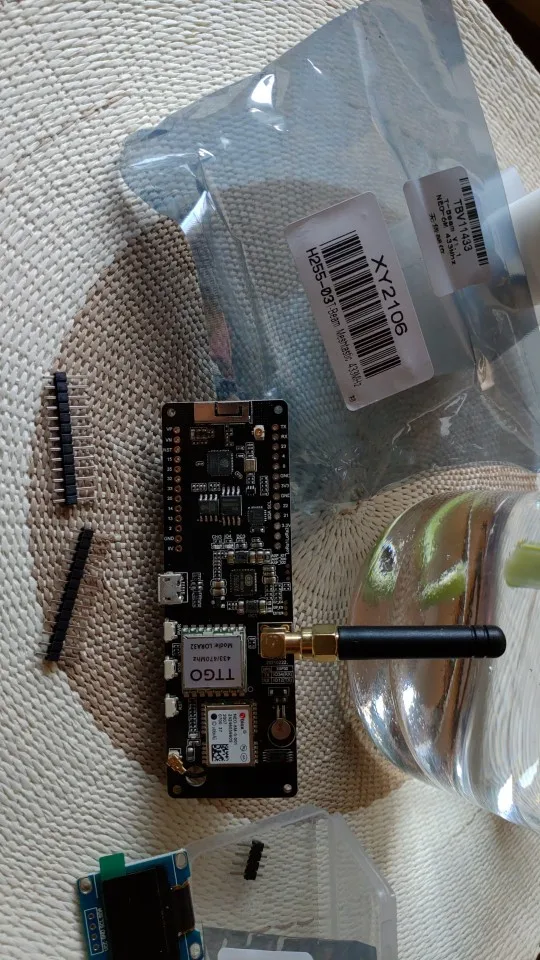

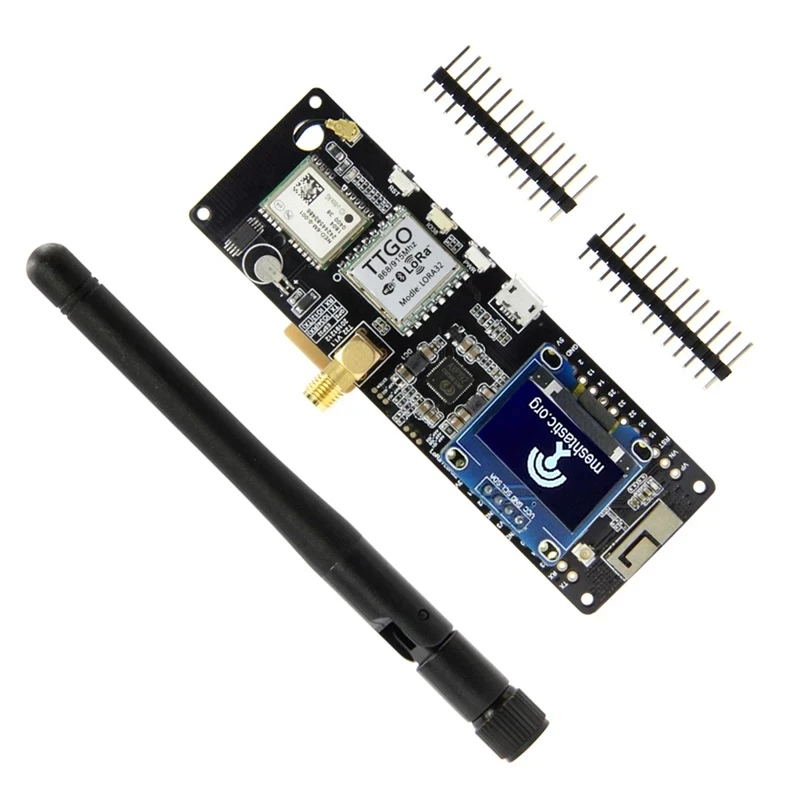

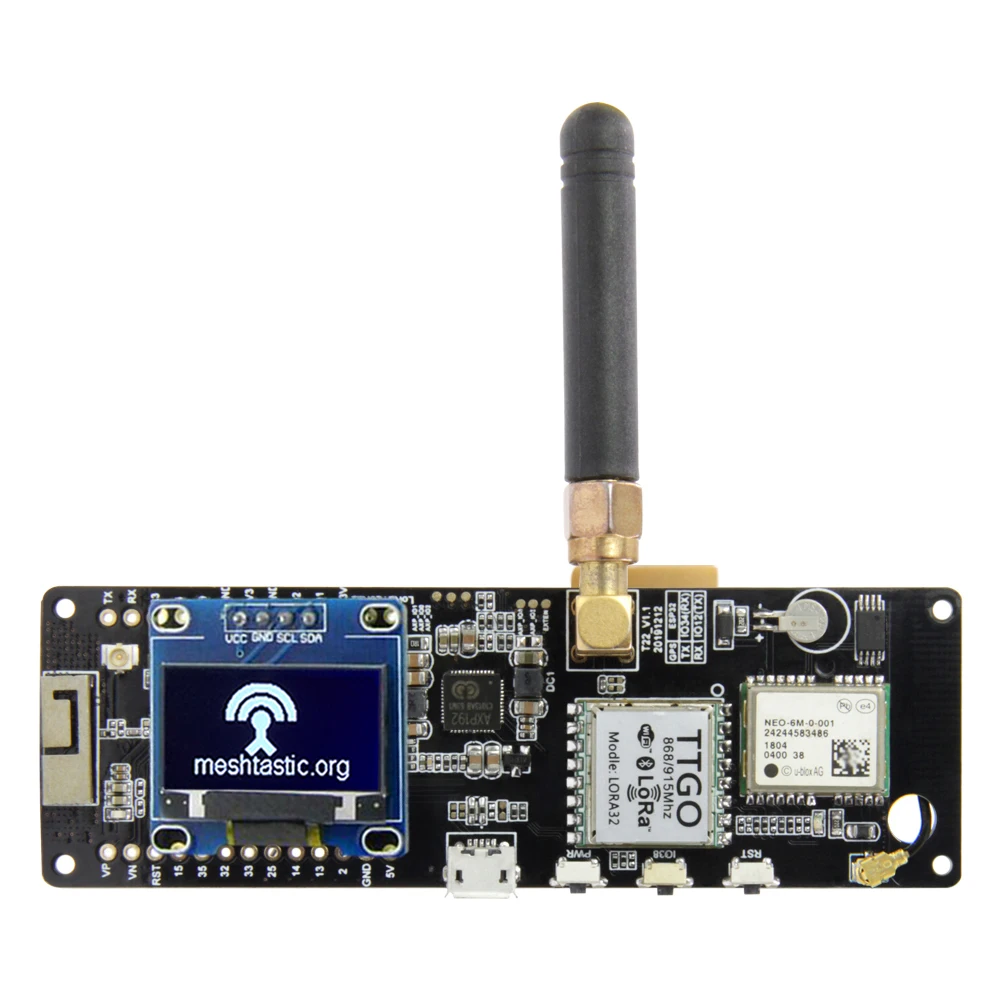

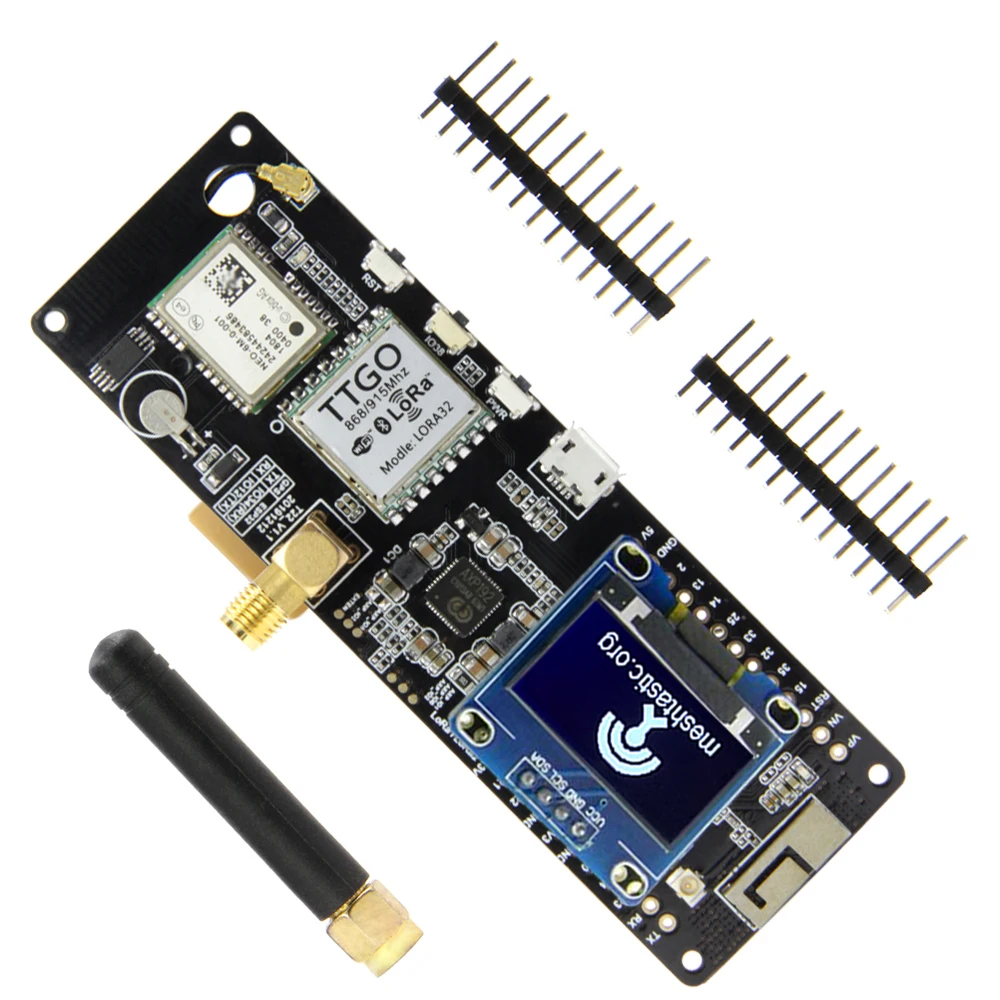

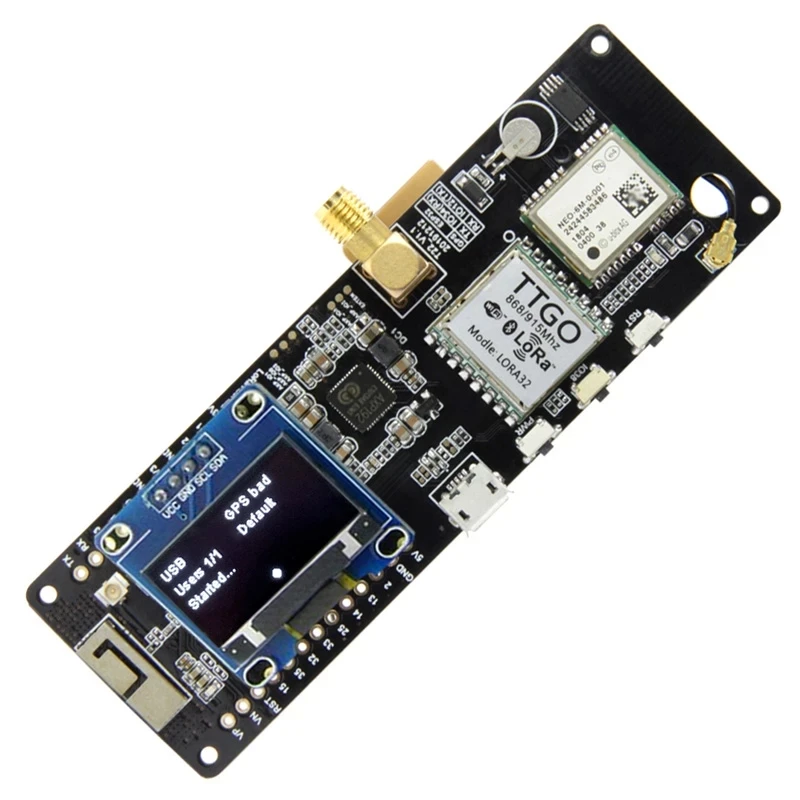

Демонстрация продукта (Примечание: OLED не припаян к T-BEAM)Посылка входит:
1 х ттго Т-луч
1 х антенна

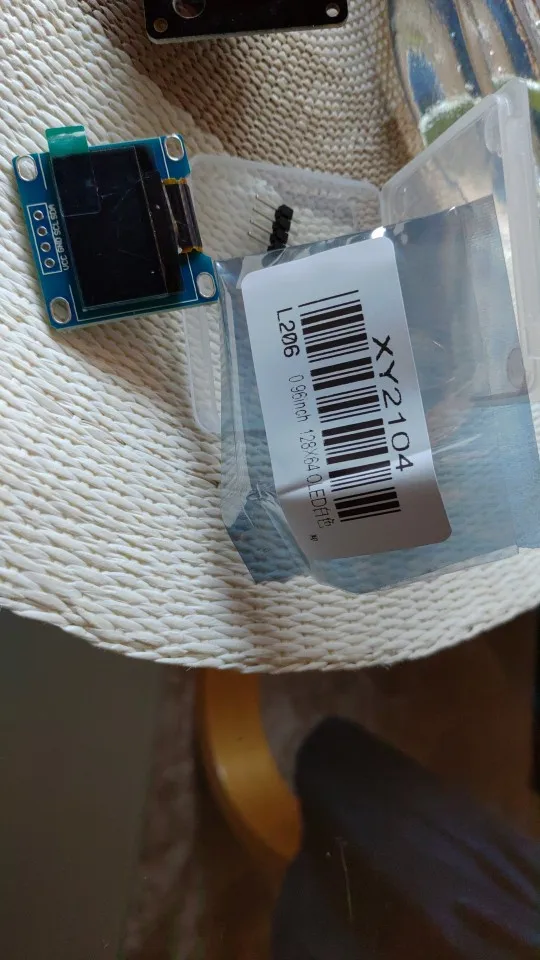

1X0,96 дюйма 128X64 OLED
2 штифта
Примечание: OLED не припаян к T-BEAM
Ссылка с кодом товара:
Https://github.com/geeksville/Meshtastic-Android/blob/master/README.md
Https://github.com/meshtastic/Meshtastic-device/releases
Https://github.com/Xinyuan-LilyGO/LilyGO-T-Beam
