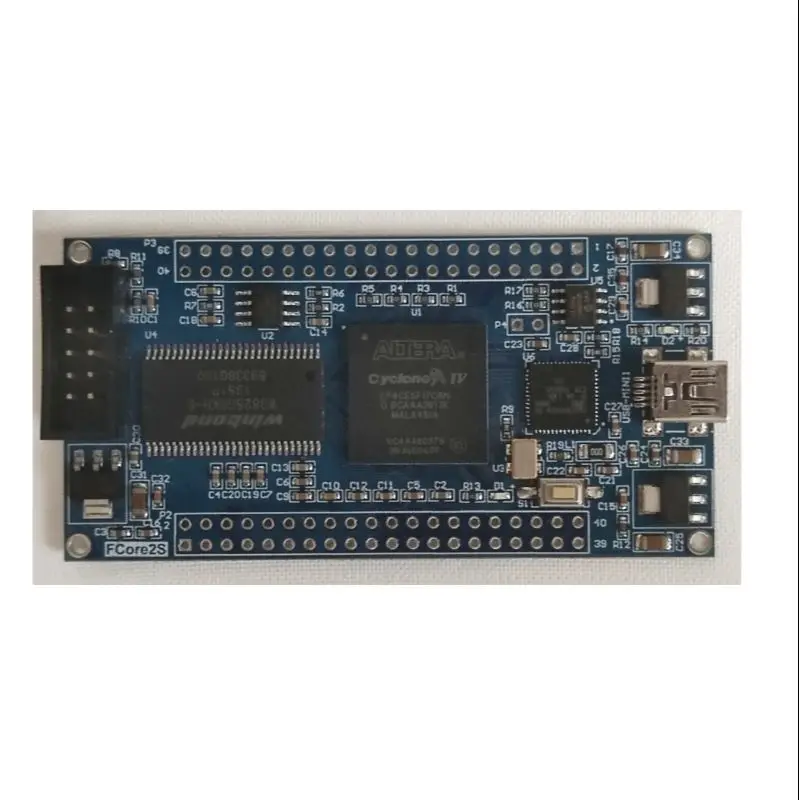

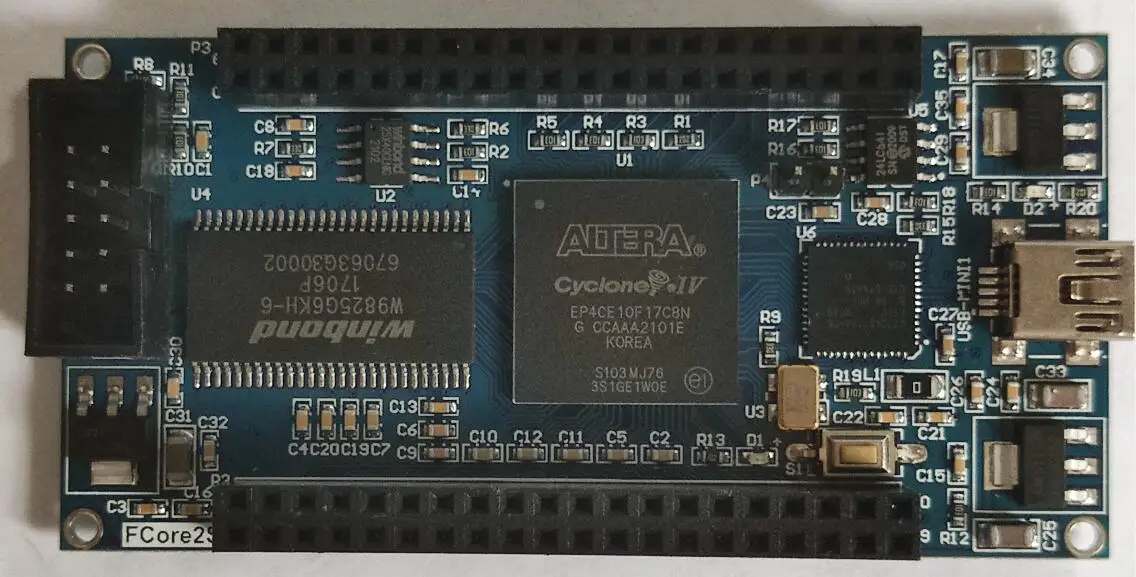

1. Системные ресурсы
FPGA (EP4CE6F17C8N или EP4CE10F17C8N)SDRAM(W9825G6KH-6)SPI Flash (4 Мбит, используется для настройки FPGA)USB2.0(CY768013A)EEROM (AT24LC64, используется для настройки чипа USB2.0 PHY)Интерфейс загрузки JTAGНезависимая кнопкаСветодиодGPIO2. Поддержка обучающих программ
Ниже приводится руководство по поддержке использования основной платы:

3. Демонстрационный чехол
Чехол 1: FPGA генерирует тестовый видеосигнал (рамка 640*480 @ 122) и отправляет его на главный компьютер для отображения в реальном времени через Чип USB2.0.

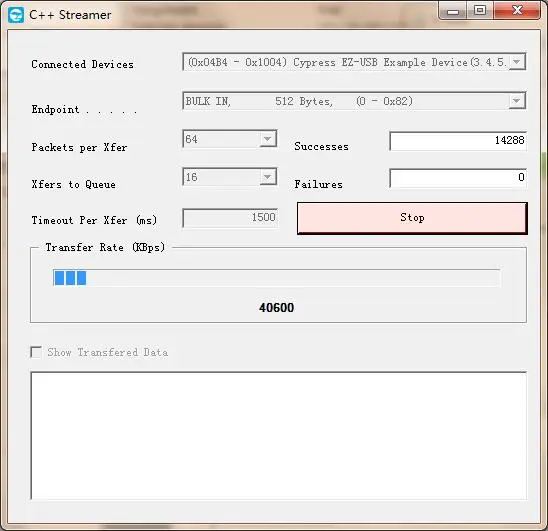

Официальное программное обеспечение для измерения скорости измеряет текущую скорость приема USB2.0 как: 40,8 МБ/с./с, эта скорость будет отличаться при различных конфигурациях компьютера.

Чехол 2: OV7670 camera data (640*480 @ 30 кадров) отправляется на главный компьютер для отображения в реальном времени через Чип USB2.0.

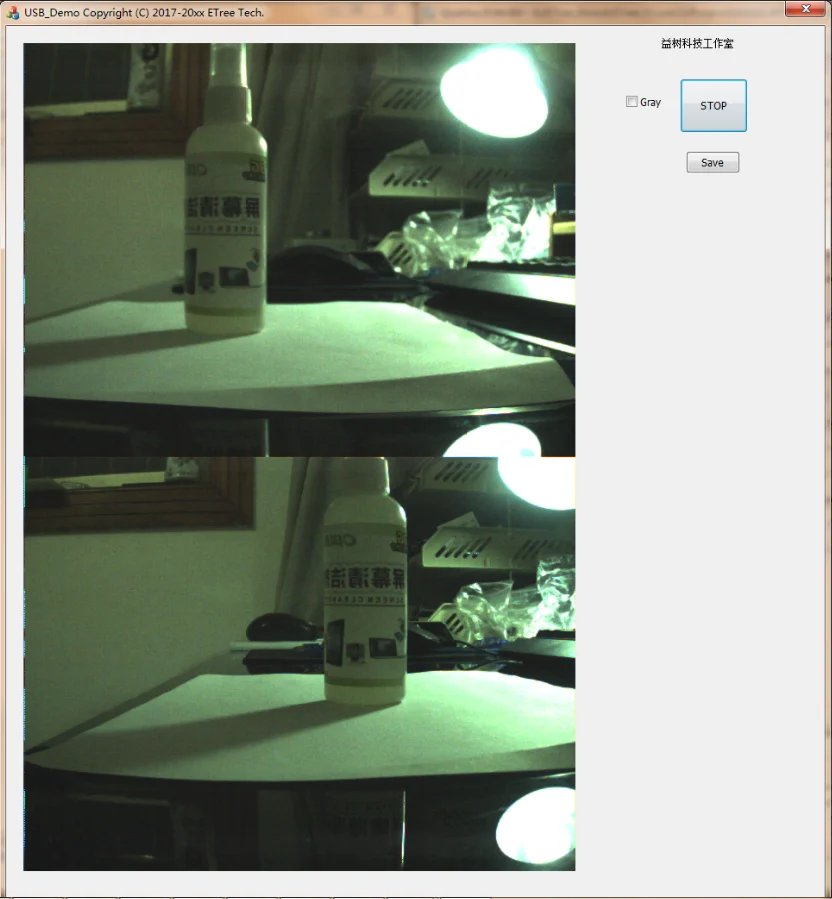

Чехол 3: Бинокулярные данные камеры MT9V011 (640*480*2 @ 30 кадров) отправляются на главный компьютер для отображения в реальном времени через Чип USB2.0.

Чехол 4: Бинокулярные данные камеры MT9V011 (640*480*2 @ 30 кадров) отображаются на мониторе VGA через цифровой модуль VGA.

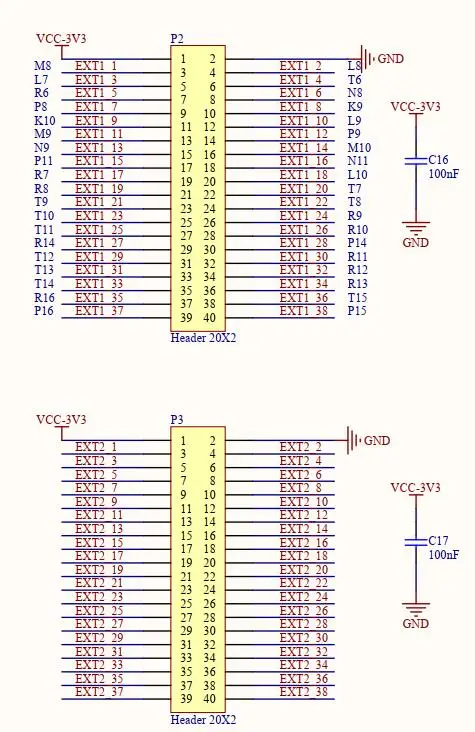

На рисунке ниже приведена схема подключения бинокулярной камеры MT9V011 и модуля цифрового дисплея VGA:

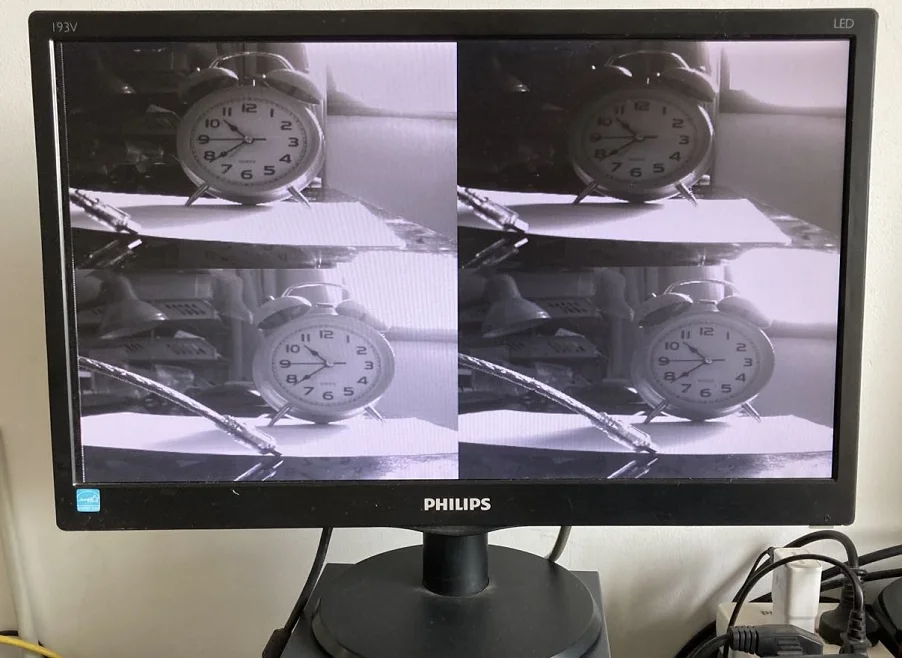

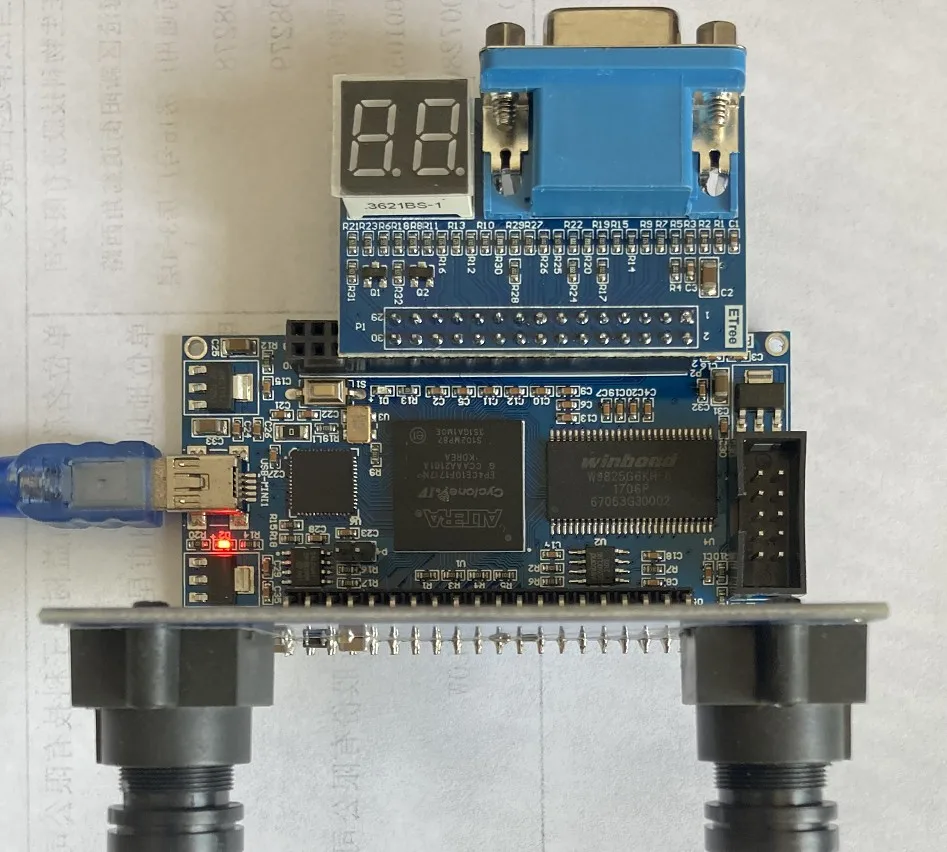

Следующее изображение-это реальное изображение с видеоэффектом. Данные двух камер отображаются на мониторе VGA одновременно:
