ПЛИС-материнская платамакетная плата + USB2.0 + SDRAM CY7C68013A cyclone IV etree

Внимание: основная плата не предоставляет техническую поддержку, информационное обеспечение, схематическая схема, соответствующий код, тестовый код FPGA, USBfirm-код, программа тестирования компьютера, инструменты разработки программного обеспечения и т. Д.!

Основная плата FPGA

Основной чип EP4CE10F17C8N,IO хорошая сварка

Упаковка 1

FPGACore board2 + OV7670modular

Упаковка 2

FPGACore board2 + OV7670modular + VGADigital display module

Упаковка 3

FPGACore board2 + binocularMT9V011modular

Упаковка 4 FPGACore board2 + binocularMT9V011modular + модуль VGADigital display

1. Системные ресурсы

FPGA (ОПТ)

SDRAM(W9825G6KH-6)

SPI Flash(4 Мбит, для конфигурирования fpga)

USB2.0(CY768013A)

EEROM(AT24LC64, для настройки USB2.0 PHYchip)

Интерфейс jtagскачать

Независимый ключ

Светодиодный

GPIO

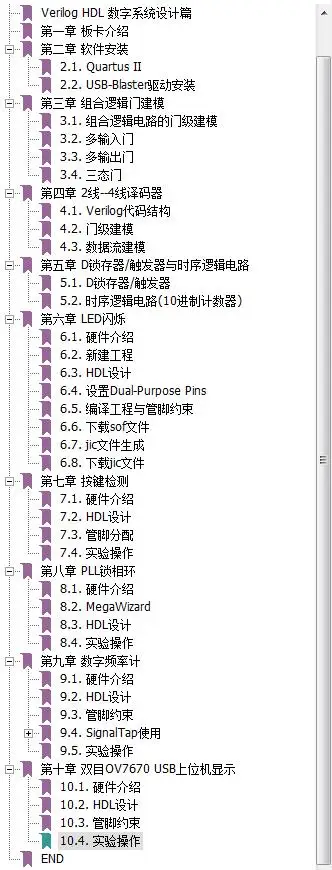

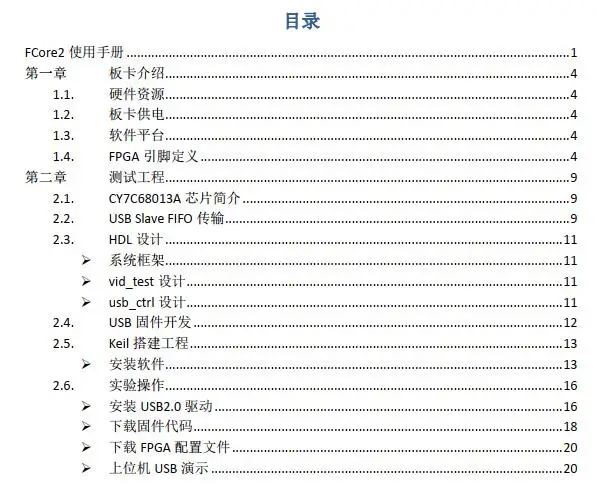

2. Поддержка учебника

Ниже приводится руководство по использованию основной платы:

Ниже isFPGAExample tutorial directory:

3. Тестовый инженер 1 (прогрессивный номер)

FPGAGenerate тестовый видеосигнал (640*480 @ 30 кадров) adoptusb2.0чип отправляется на хост-компьютер для отображения в реальном времени.

4. Тестовые инженеры 2 (бинокуляров7670camera)

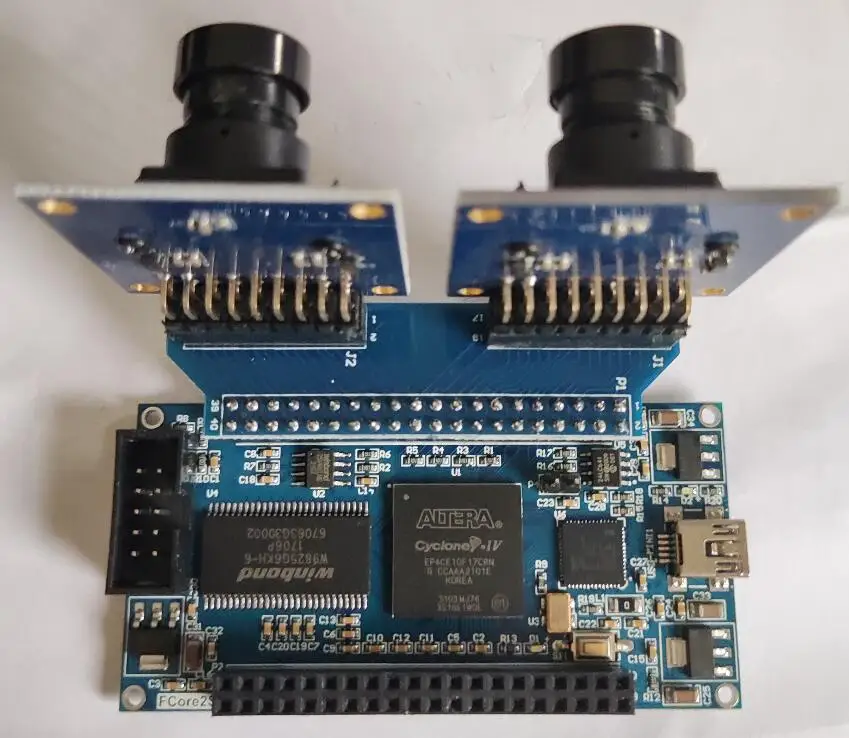

На следующем рисунке показан реальный объект с подключенной камерой

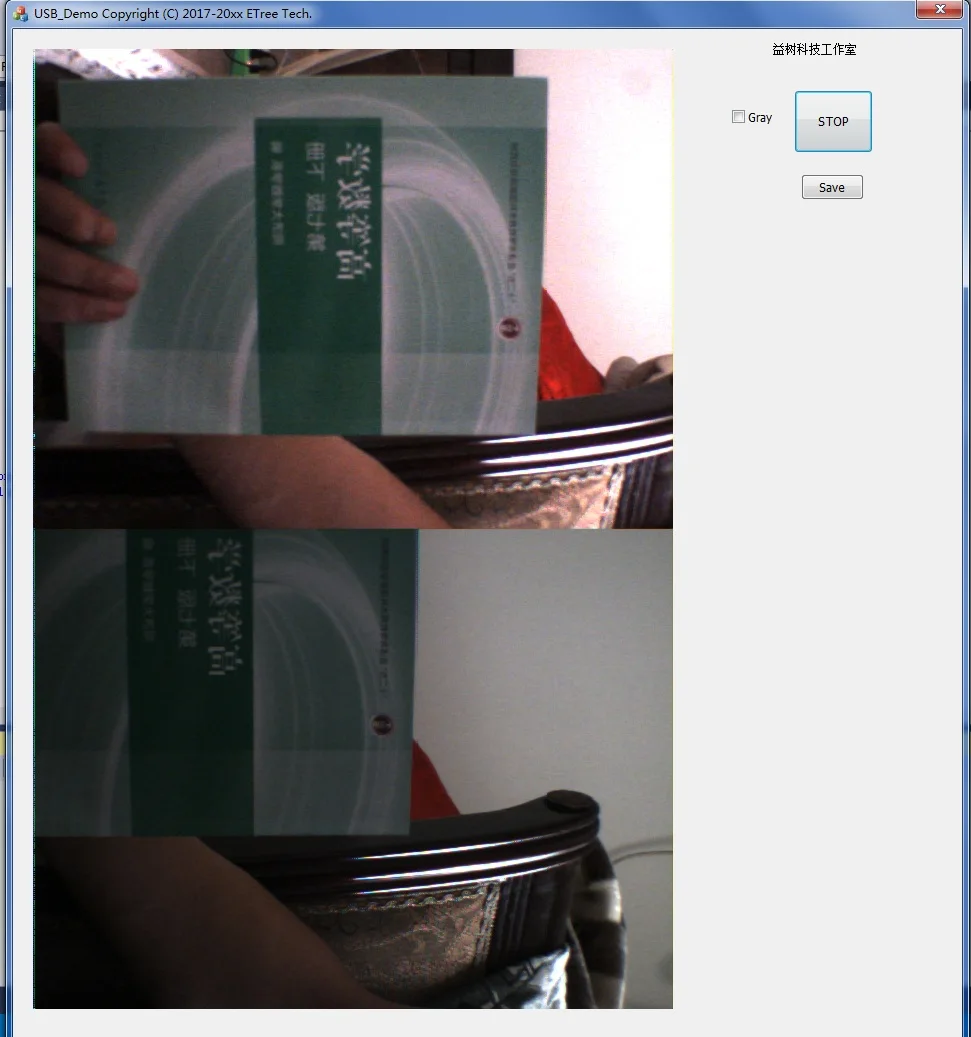

FPGAAccept видеосигнал камеры (640 × 480 × 2 @ 30 кадров) adoptusb2.0чип отправляется на хост-компьютер для отображения в реальном времени.

5. Физическая доска

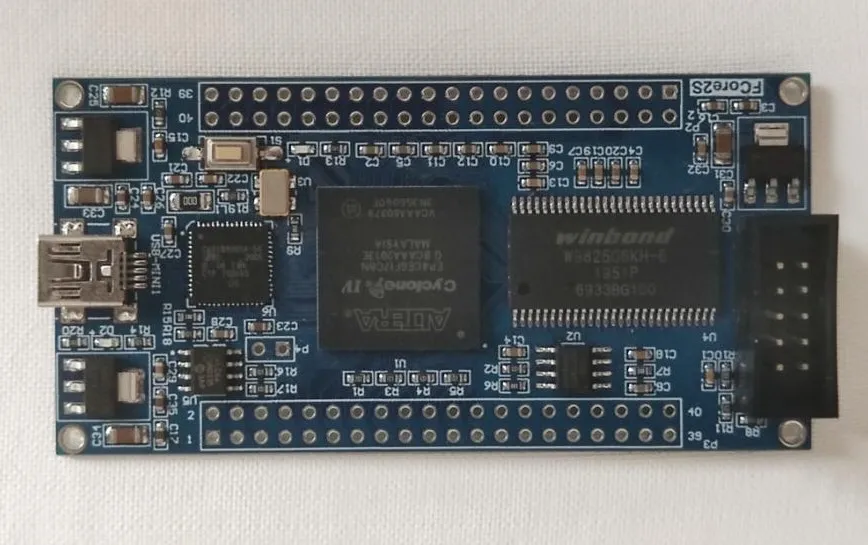

На рисунке ниже не показана плата weldingIOCore of1

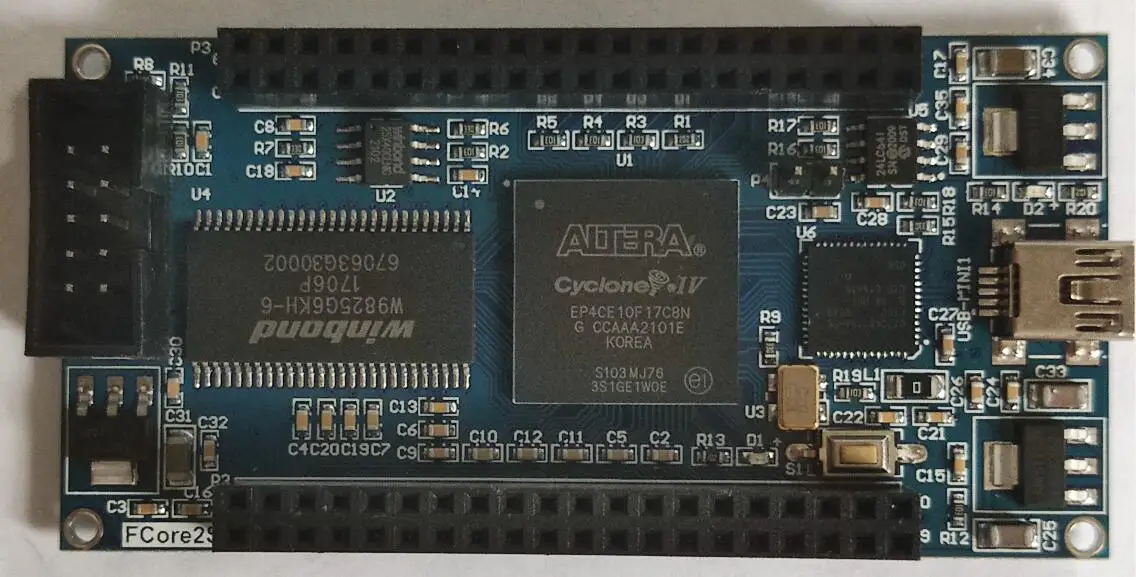

На следующем рисунке показана плата weldingIOCore of2

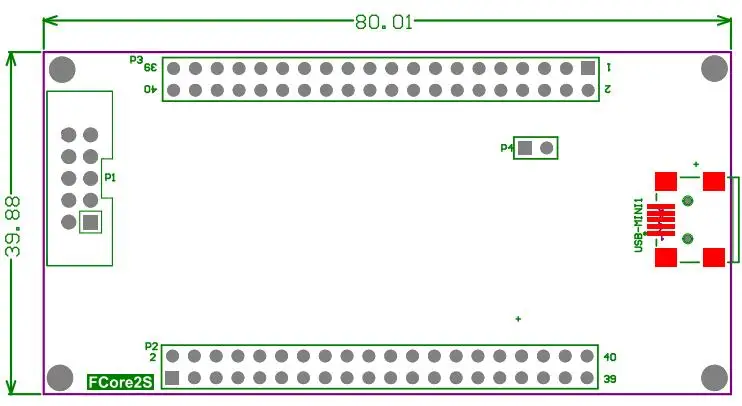

6. Размер платы

Компактная плата, подходит для переноски и интеграции

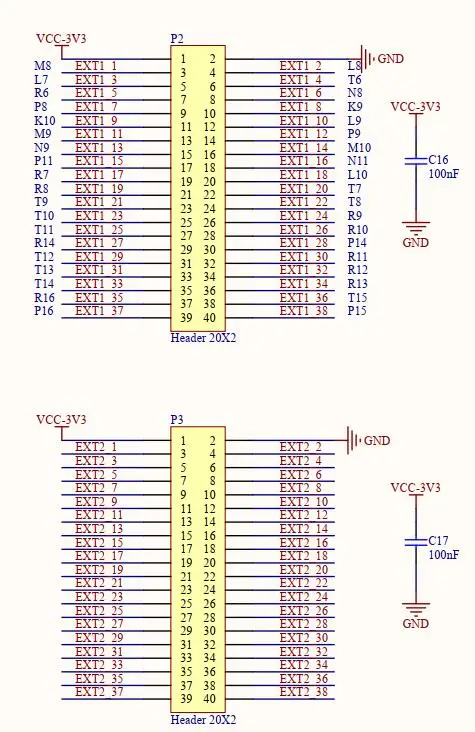

7. IOdefinition
