-Простое введение

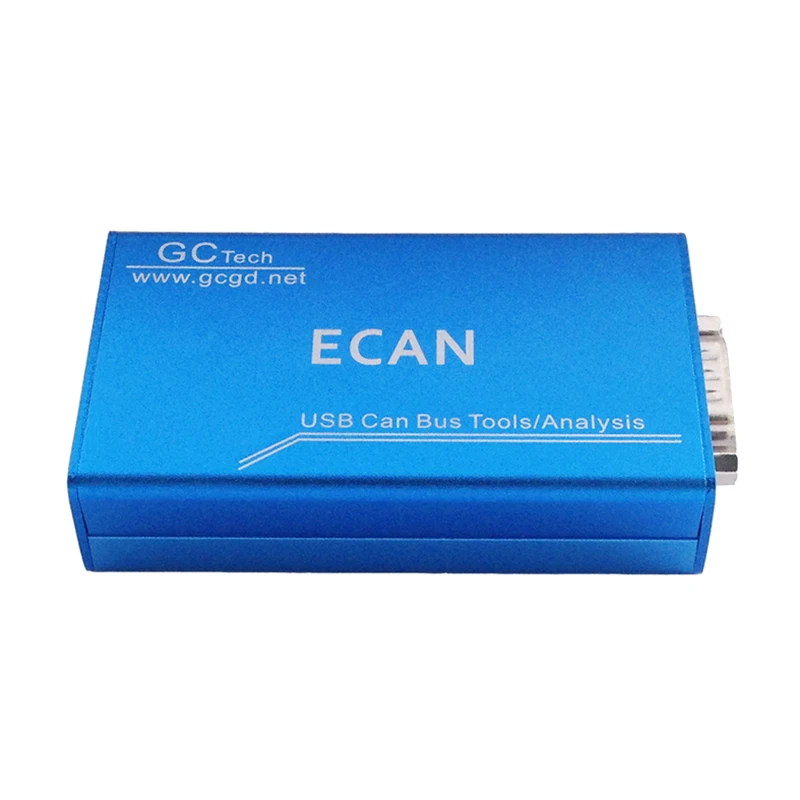

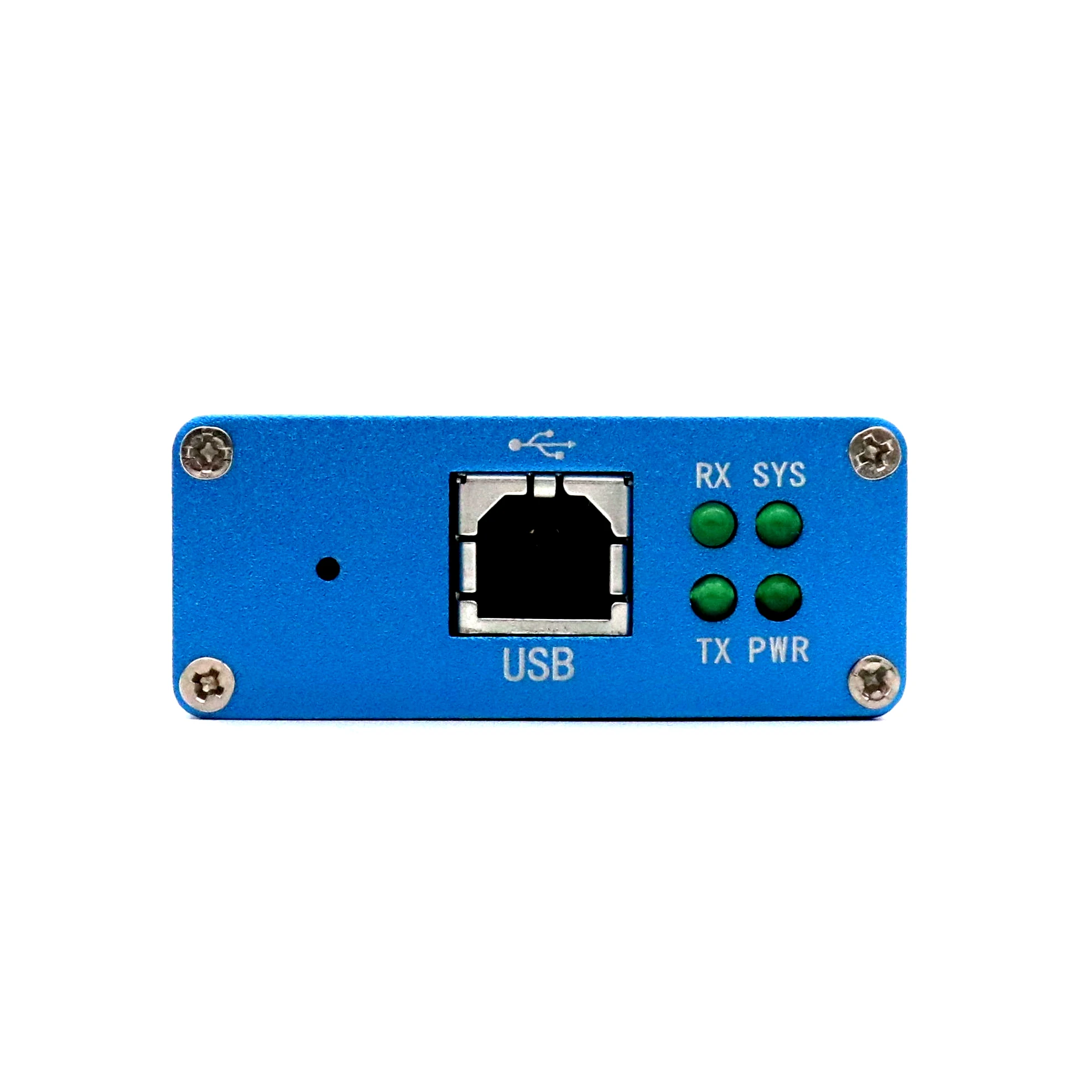

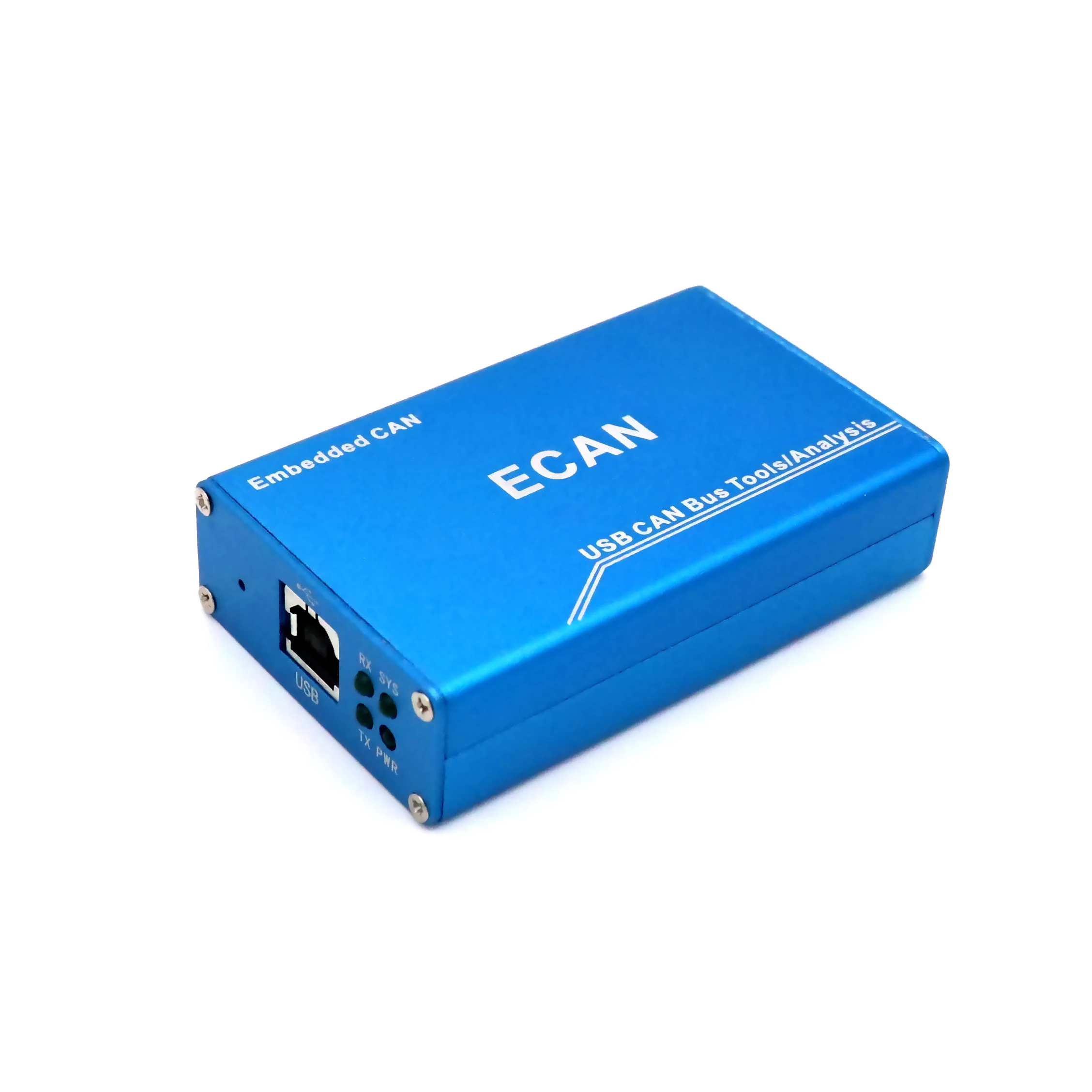

ECAN-IT-это контроллер отладки/загрузчика и EPEC загрузчика, который может использоваться для анализа данных контроллера EPEC. Работая с MiniMon V3 и CANmoon, codesys software tools, пользователь может получить необходимую информацию
-Инструкции по продукции
-Подготовка
Оборудование
Используя ECAN-IT устройство, оригинальную прикладную программу в контроллере можно считывать и загружать на новый контроллер без программы приложения с помощью программного обеспечения, для достижения функций быстрой замены, режим ожидания и репликация контроллера.
Перед подключением контроллера, пожалуйста, подготовьте следующее необходимое оборудование:
1. Компьютер2. ECAN-IT3. USB кабель с квадратным портом (в посылка ECAN-IT)4. Адаптер DB9 на OPEN5 (в посылка ECAN-IT)5. Источник питания
Установите драйвер в ПК
① Откройте папку «драйвер» на компакт-диске, установите драйвер, нажмите «Далее».
②После завершения установки драйвера будет предложено перезагрузить компьютер. Нажмите на
Попросите перезагрузить и обратите внимание, чтобы сохранить текущий проект или файл.
③После установки драйвера и перезапуска компьютера Подключите ECAN-IT устройство и проверьте
Управление устройством. Если появится следующий драйвер и имя, это означает, что драйвер
Установлен и загрузочное устройство является нормальным.
Обратите внимание, что на левой стороне «VCI3 USB-to-CAN Compact» не должно быть желтого восклицательного знака. Если да, пожалуйста, удалите драйвер и повторно Управляйте драйвером на компакт-диске.
-Использование программного подключения MiniMon V3 к MiniMon V3
После того, как драйвер будет установлен успешно, Откройте программное обеспечение MiniMon V3, и оно будет показано ниже.
Примечание: Если Изображение выглядит по-разному, Нажмите Зеленую галочку в разделе «файл». Если он не работает, пожалуйста, дважды нажмите «usb-to-can compact» и «CAN1: SJA 1000» последовательно. После этого зеленый тик будет нормальным.
Описание интерфейса отправки
Нажмите «идентификатор», чтобы изменить идентификатор кадра данных;
Нажмите «данные», чтобы изменить данные кадра;
Нажмите на коробку ниже Ext."чтобы отправить Удлиненная рама;
Нажмите на поле ниже «Rtr», чтобы отправить удаленную рамку.
