Цифровая настройка FM PLL LC72131, фазовая заблокированная Петля цепи, модуль управления радиочастотой, тюнер, спутник

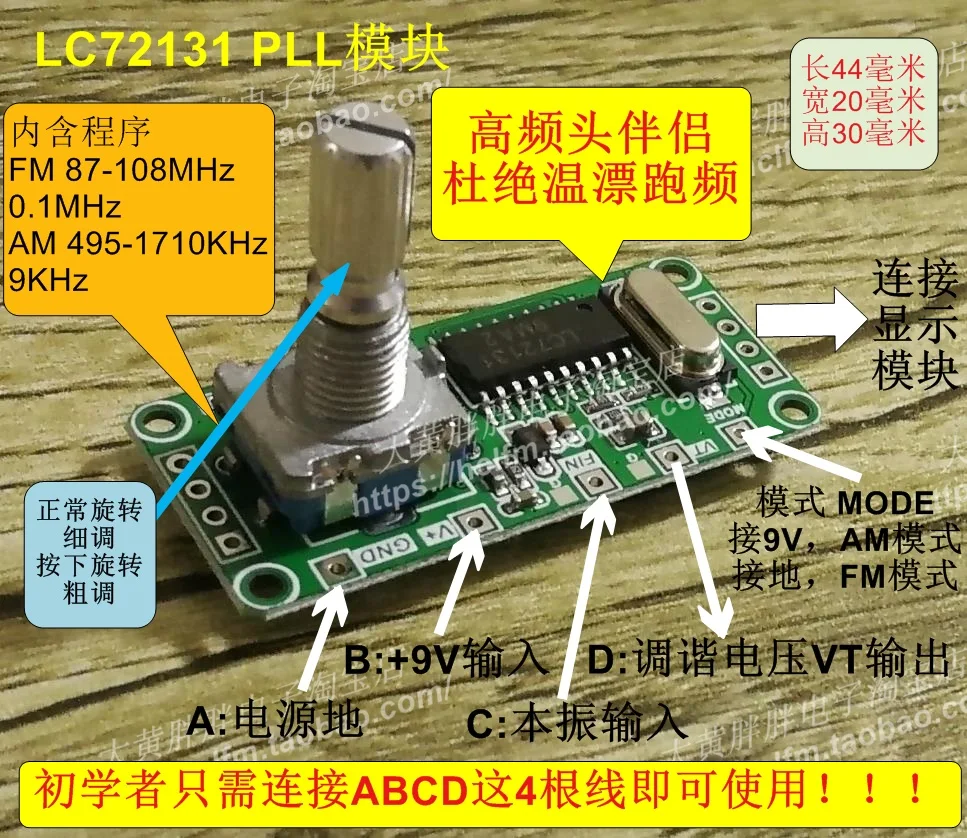

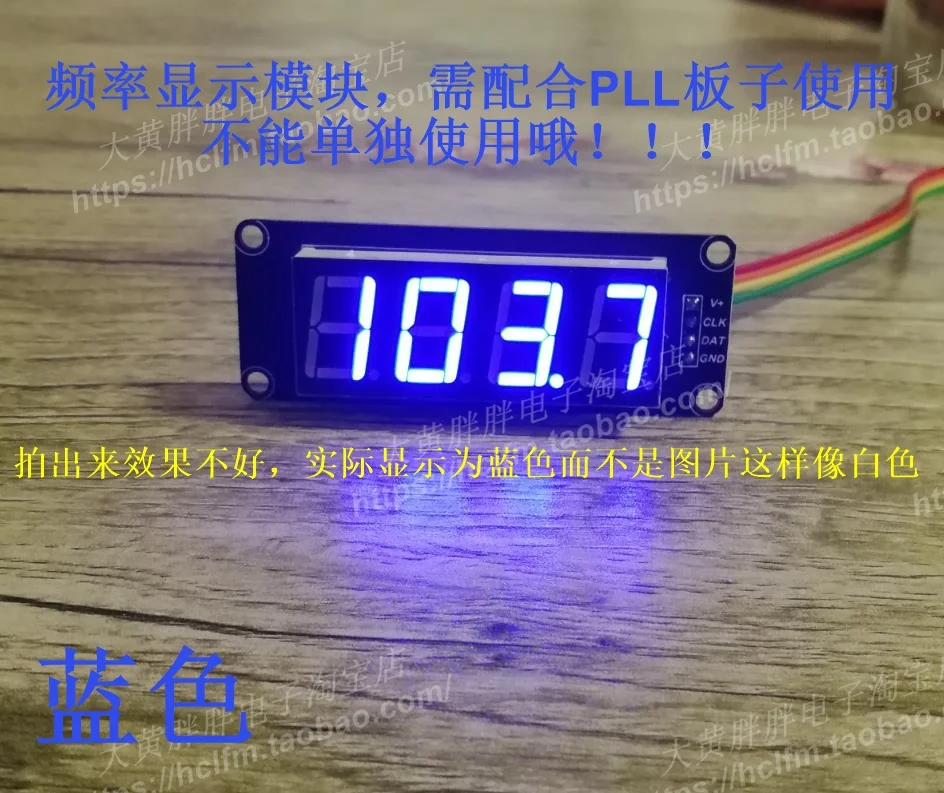

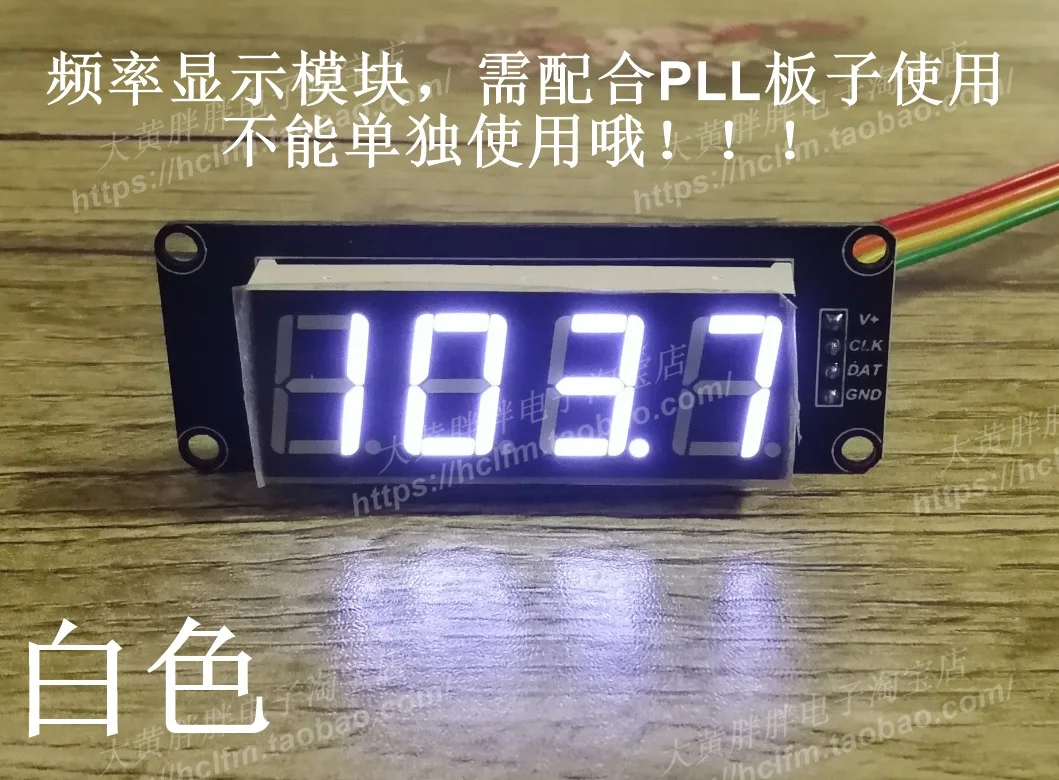

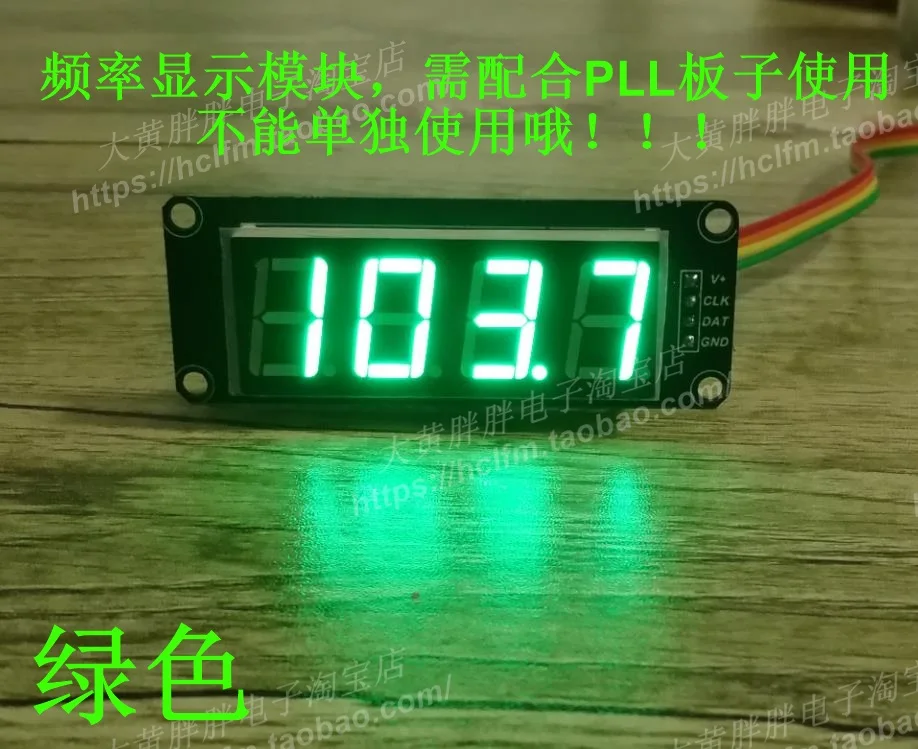

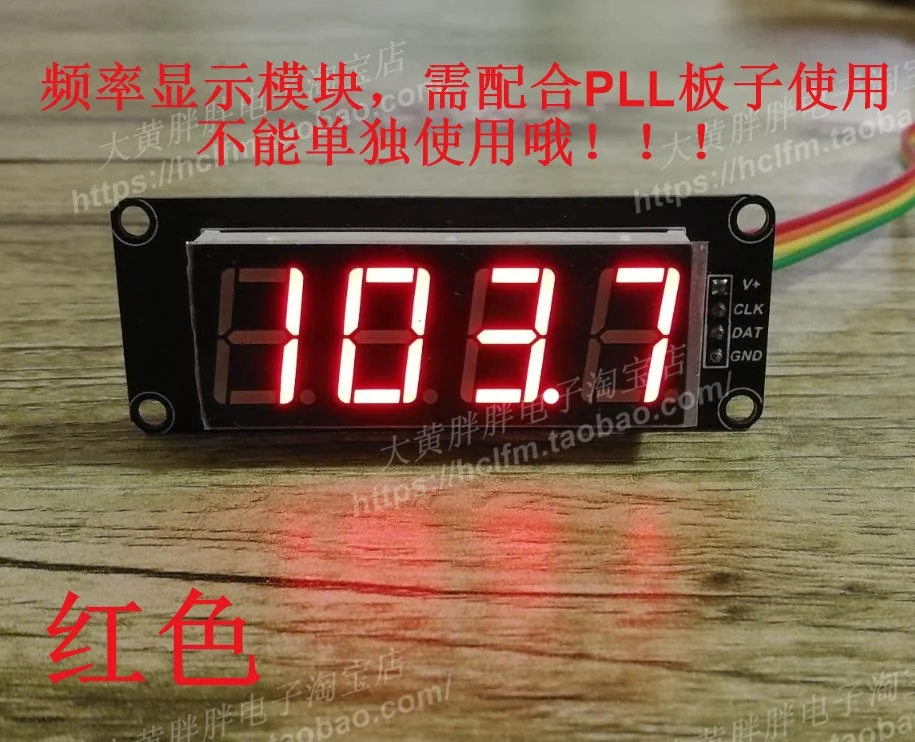

Цветовая классификация:A: PLLB: PLL + белыйC: PLL + красныйD: PLL + зеленыйE: PLL + синийF: PLL + оранжевыйFM: 87-108 МГц шаг на 0,1 МГцAM: 495-1710 кГц шаг 9 кГц12V источника питания, ток <200mA Подключите 5 проводов от тюнера к PLL плате:V + подключается к VB +, источник питанияGND подключается к GND, groundПодключите LO к FIN, локальный осциллятор сигналаПодключение VT к VT, настройка напряженияПодключите режим AM и переключите режим. Если используется только FM, Подключите режим к земле. Если вы хотите адаптировать плату для автоматического переключения полос, подключите к AM. Он может быть адаптирован к тюнеру с источником питания в пределах 9 В для радио
