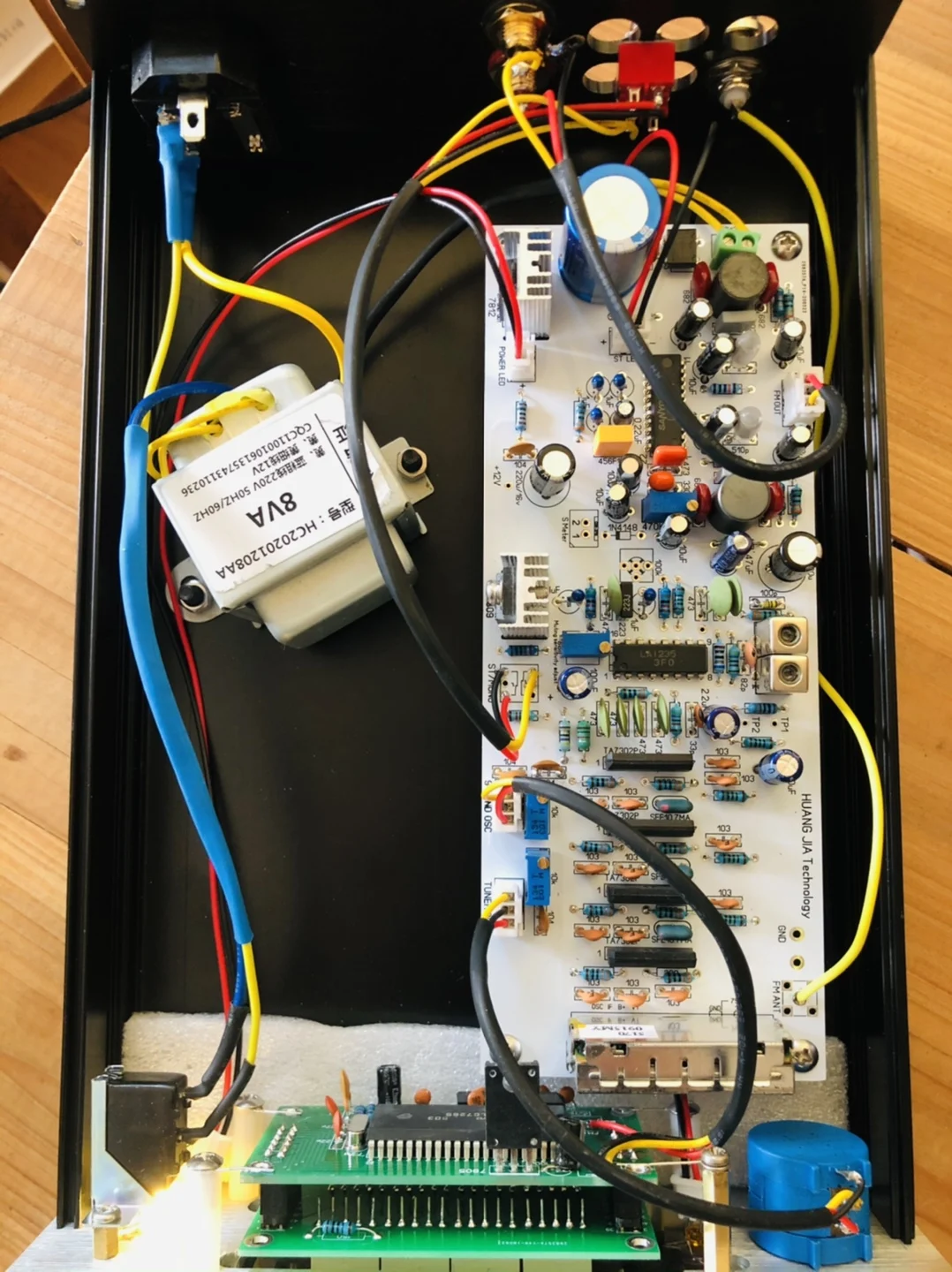

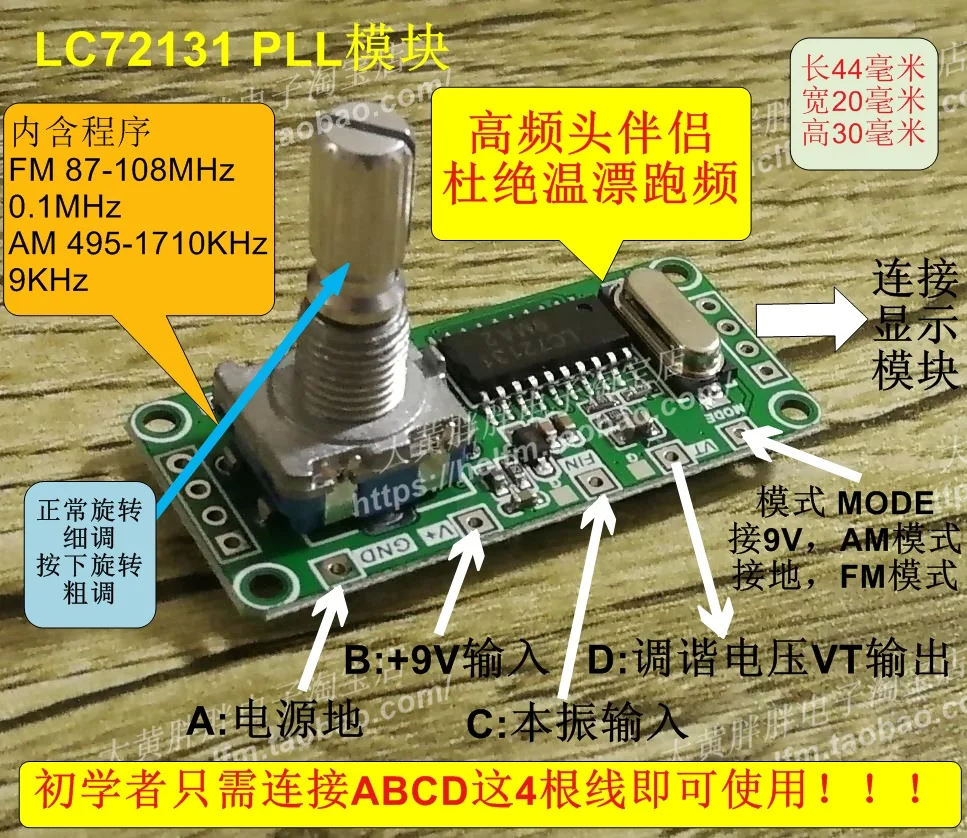

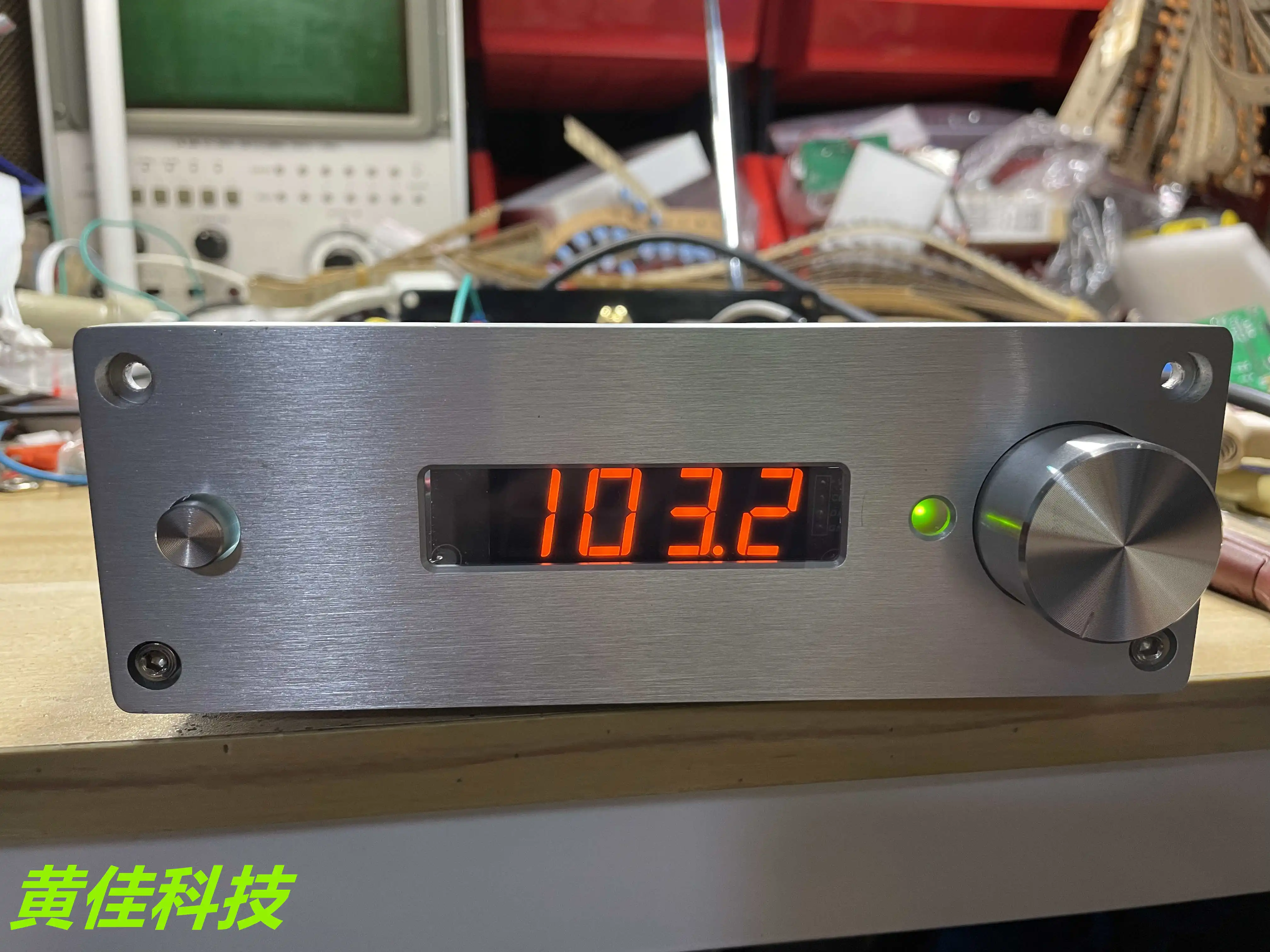

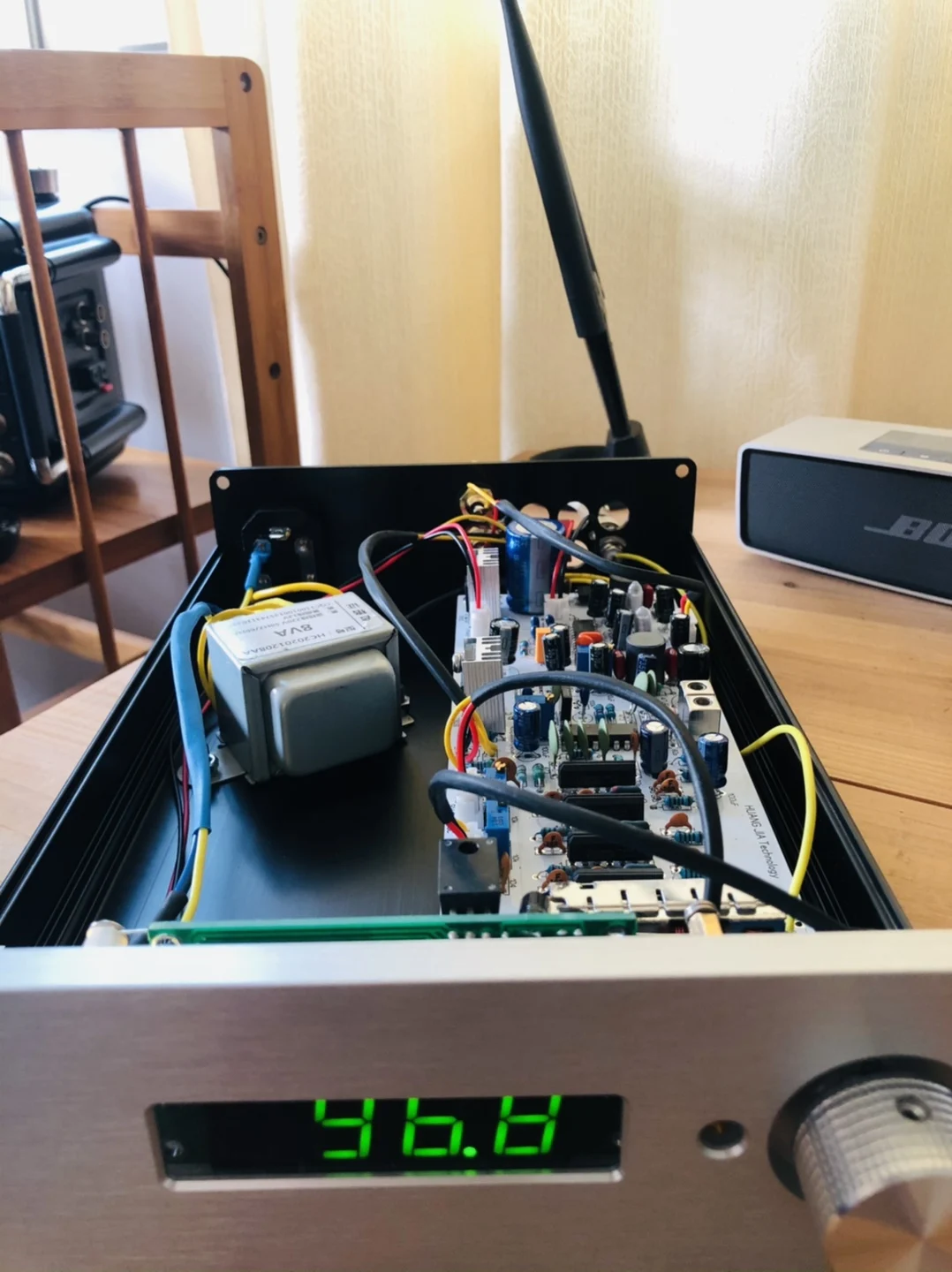

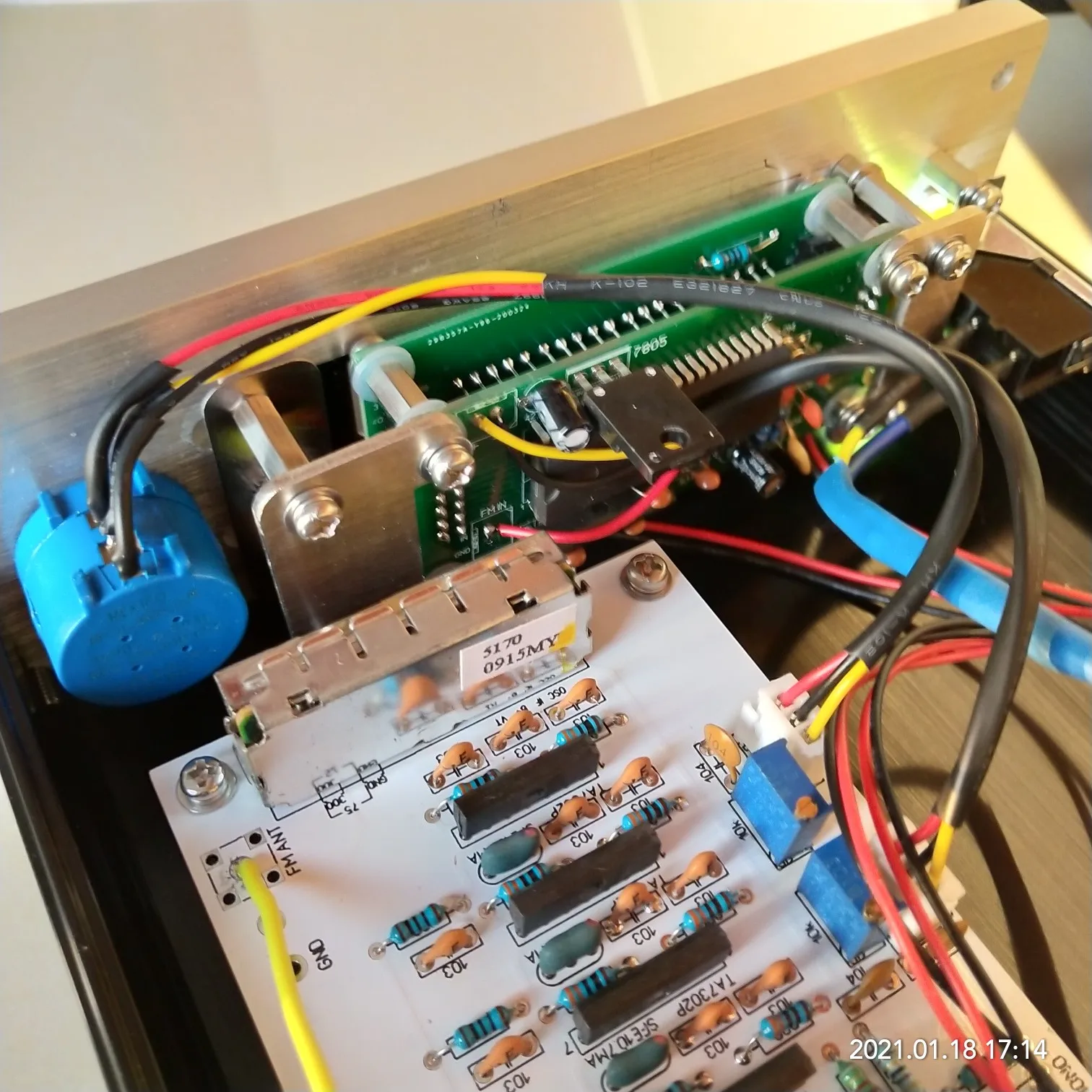

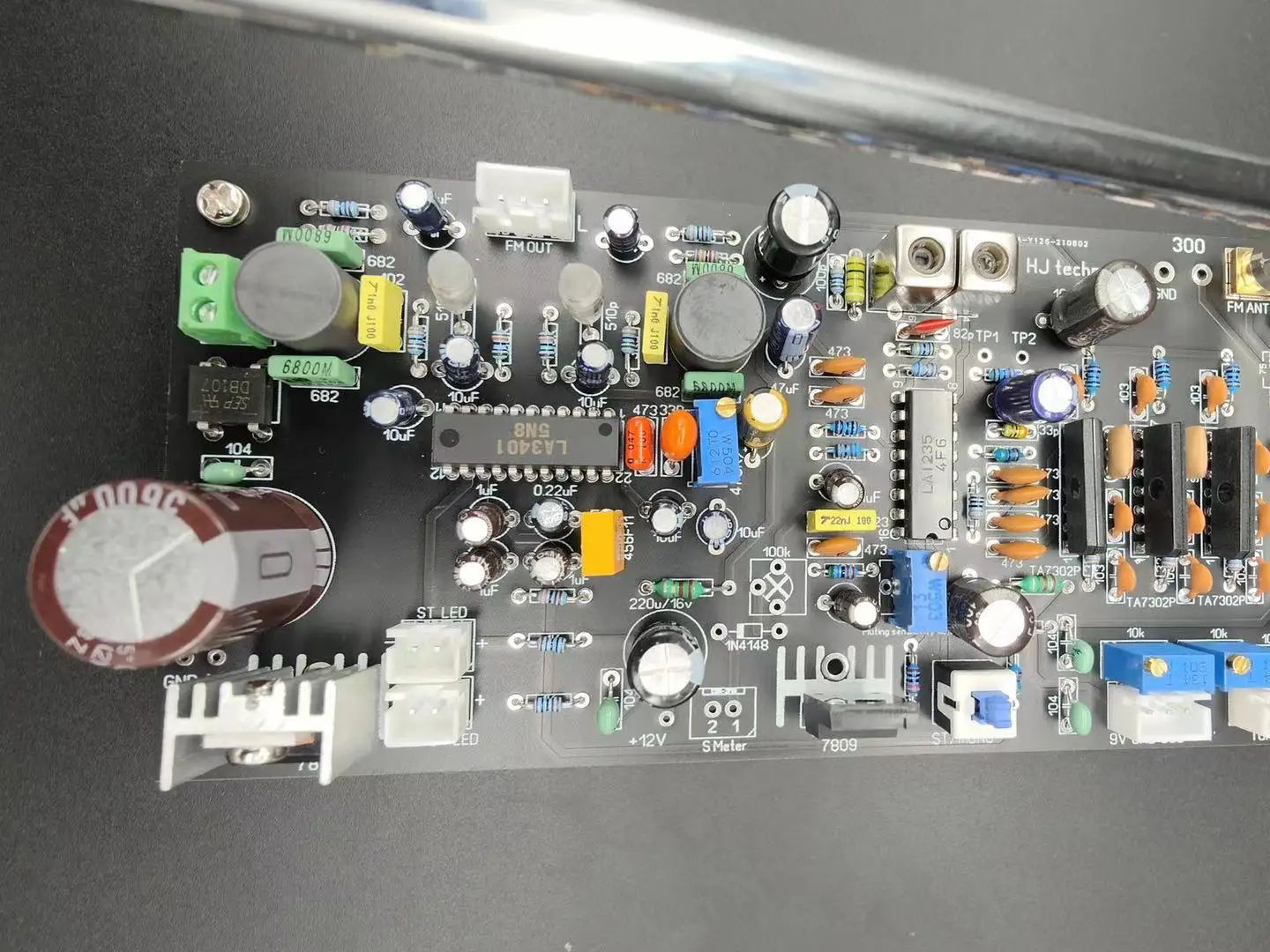

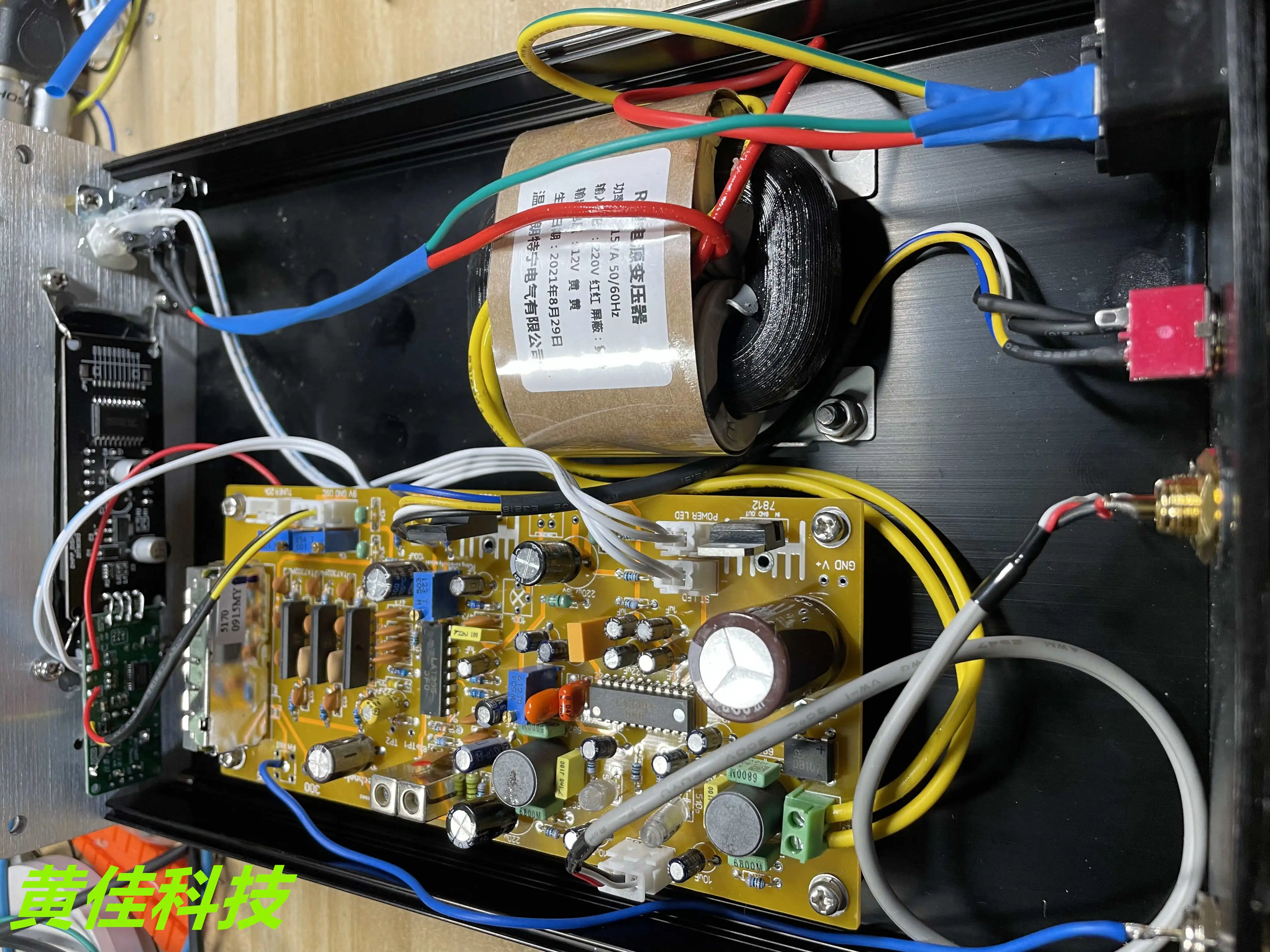

Цветовая классификацияA: черный, потенциометрB: белый, потенциометрC: оранжевый, потенциометрD: изумрудно-зеленый, потенциометрE: небесно-голубой, Тип PLLF: фиолетовый, готовая машинаПосле этих дней сравнительные отзывы. Функция PLL не приносит хороших результатов. Звук не такой хороший, как раньше. Поэтому мы по-прежнему продаем старую версию и настраиваем многоповоротный потенциометр. Эта версия подчеркивает точность напряжения. Я сделаю все остальное.Шестнадцатое поколение-все три уровня среднего диапазона.В этой машине используется тюнер FAE352 Mizmi, трехступенчатый усилитель TA7302, Частотный диспенсер LA1235 и переключатель стереосистемы. LA3401 стерео декодирование. Качество звука прозрачное. Ниже есть видео ссылка.Для антенн, пожалуйста, используйте Наружные Антенны, если у вас есть условия, и 1,2 м кнут антенны, если у вас нет условий.LA1235 готовая машина видео эффектHttps://v.youku.com/v_show/id_XNDcxOTE4OTMyMA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~ 5!2 ~ 5!2 ~ 5 ~ 5!4 ~ ALA1235 плата радиоприемникаLA1235 White Radio Head-Technology-HD Full Real Video Watch Online-Youku (youku.com)Вы можете непосредственно найти LA1235 на Youku для связанных видеоНапряжение машины: AC13-14V, ток около 200 мАЧерное море Bream один размер: 16 см X 7 смРазмер готовой машины: ширина 172 высота 60 глубина 251Abcd: есть средний усилитель, высокочастотная головка, дисплей и потенциометр.Все готовые платы сварены и отлажены. Может использоваться путем подключения усилителя мощности и динамиков.F: полный комплект, включая готовую машину с шассиПожалуйста, загрузите руководство для платы PLL1235 mid-release самостоятельноСсылка: https://pan.baidu.com/s/1qFISrMk6jeZDfrR-985uYQКод извлечения: 2345-- Поделиться с Baidu SkyDrive Super Member V4Ссылка: https://pan.baidu.com/s/17xSooMvDQfMQnNu3T8hrNAКод извлечения: qshj-- Поделиться с Baidu SkyDrive Super Member V4

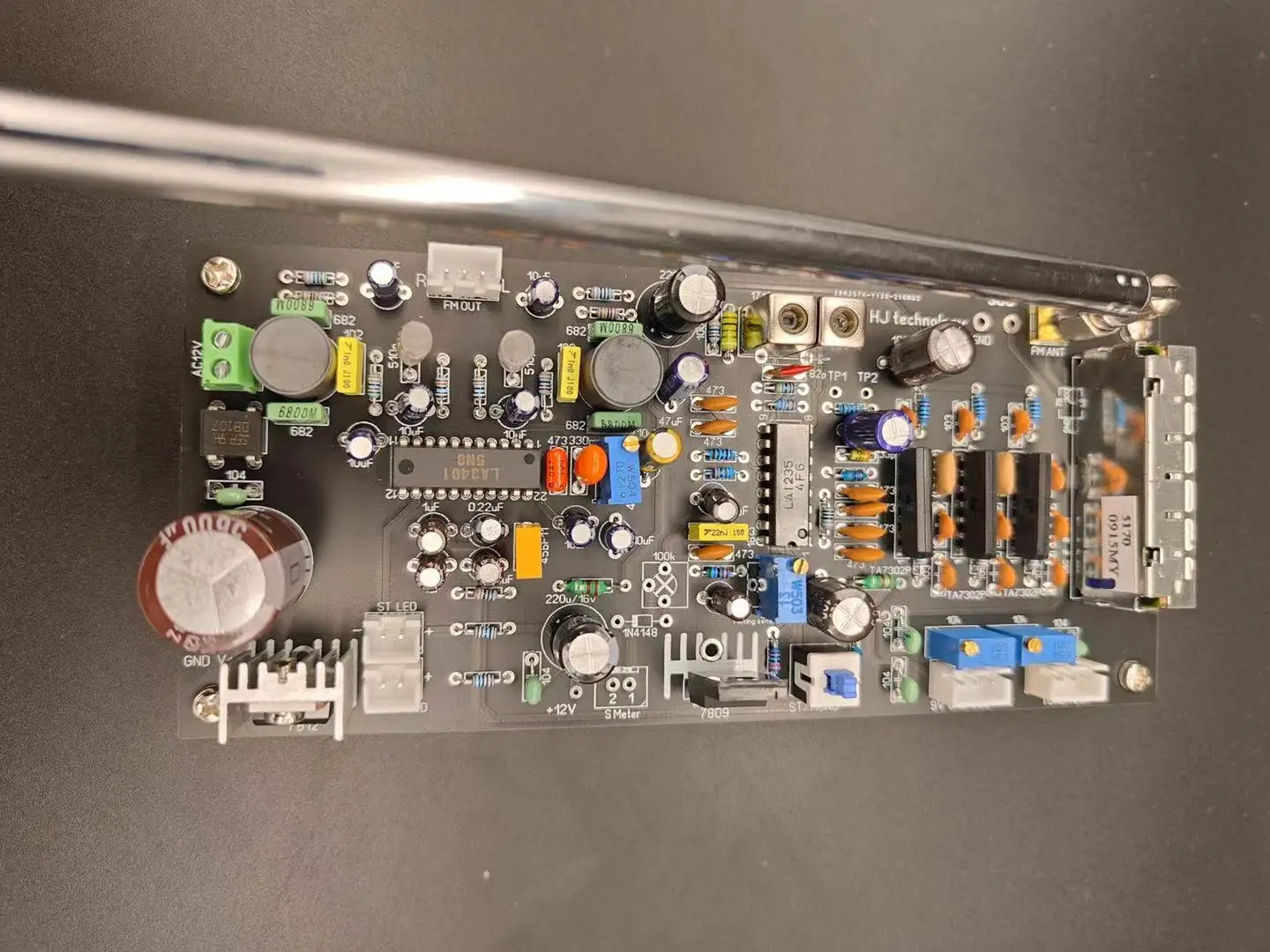

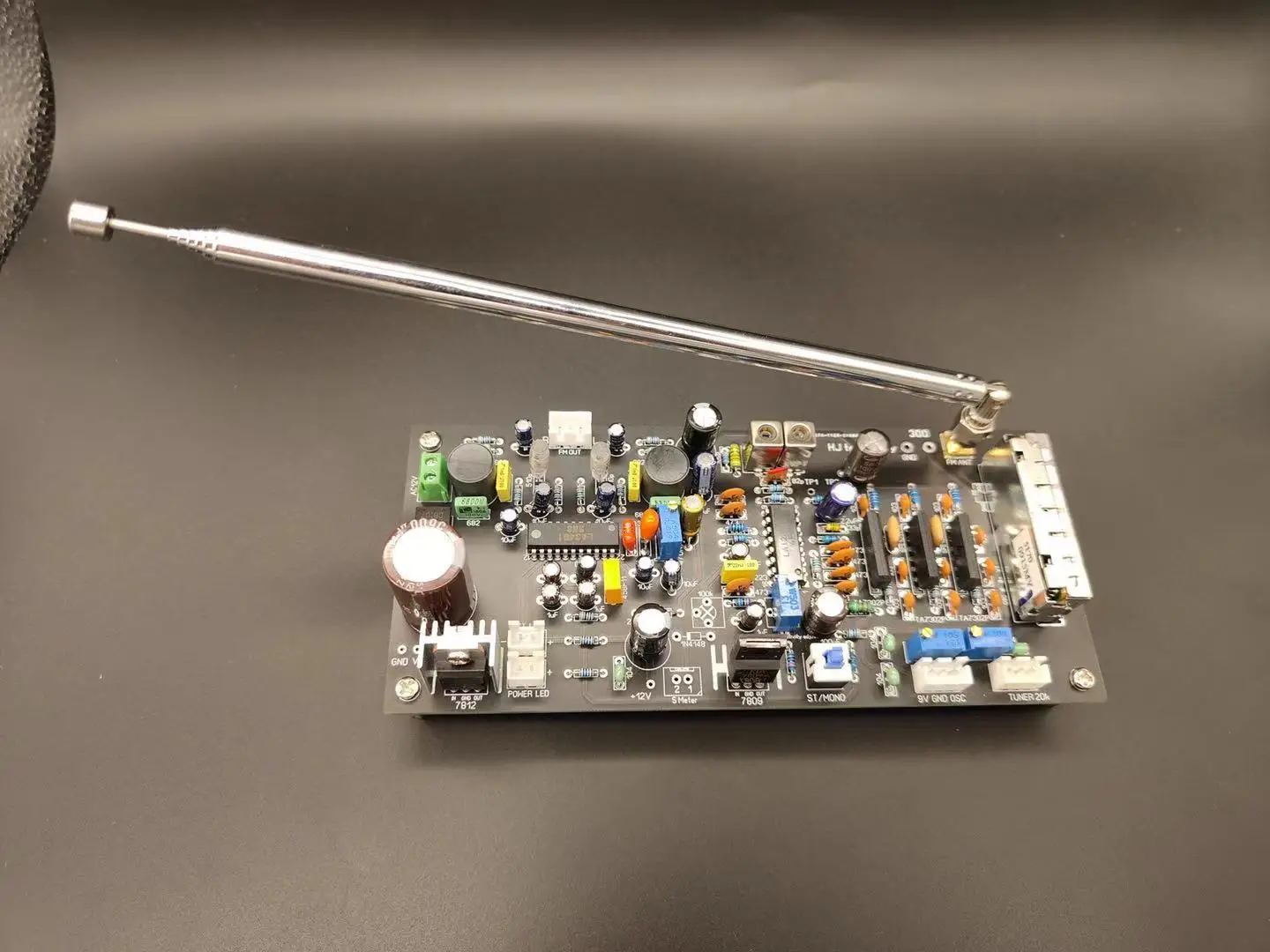

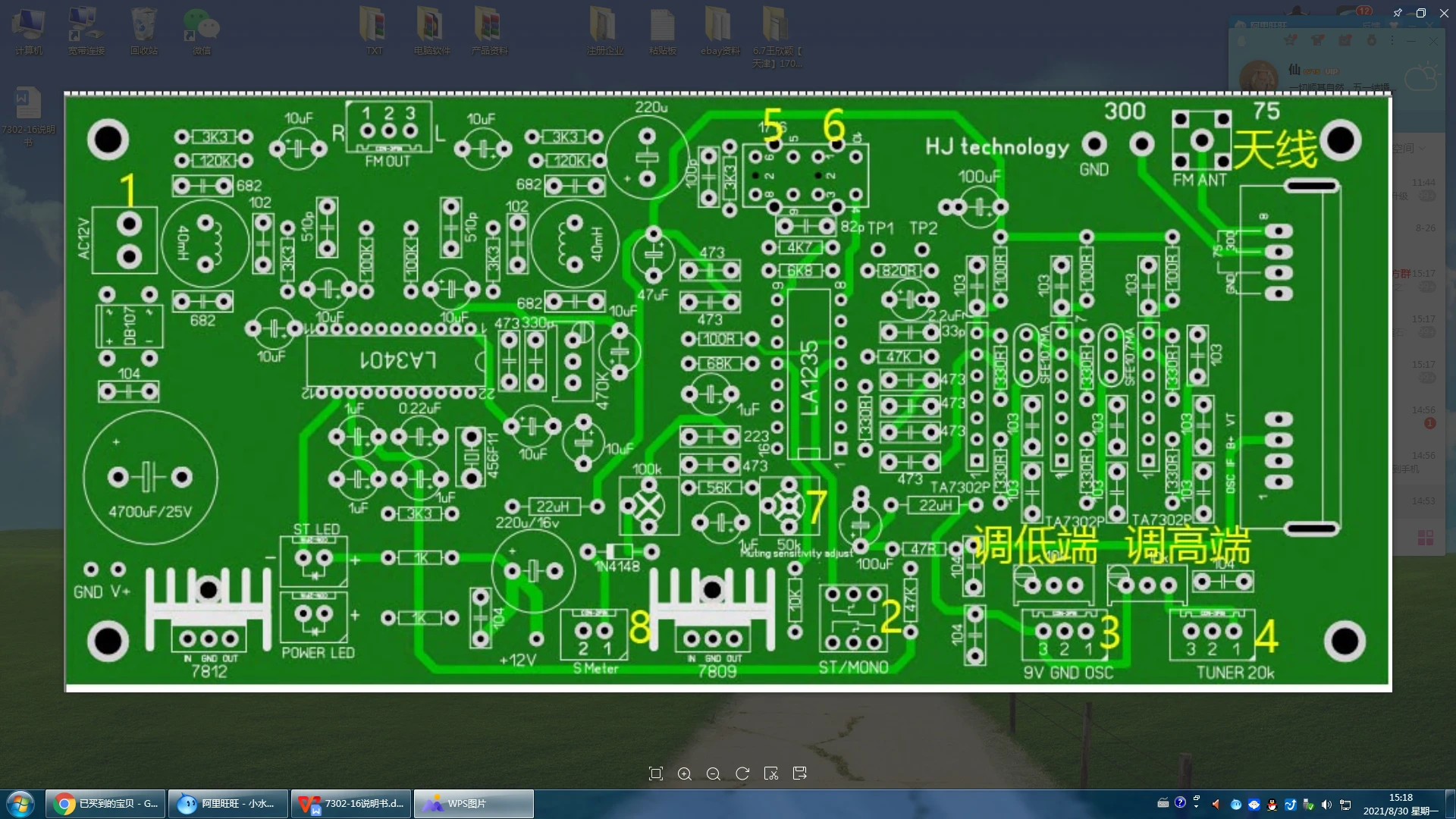

Уважаемые радио энтузиасты, прежде всего, спасибо за покупку LA1235 радиоголовки, разработанные и произведенные нашей командой. Теперь я представлю некоторые детали отладки этой платы. Эта плата 163x70мм, используется 15 В для постоянного тока и 12 В для переменного тока. Если используется постоянный ток 12 В, его можно подключить к точке + 12 В возле 8-й точки. Схема была отлажена. Импульсный источник питания и литиевая батарея не могут использоваться в качестве источника питания, потому что импульсный источник питания имеет помехи. Литиевые батареи имеют падение напряжения во время использования, что вызовет изменения частоты.Вы можете видеть, что на изображении выше есть 8 цифровых точек. Каковы их функции, позвольте мне представить их здесь.Первый момент заключается в том, что источник питания может быть подключен к DC или AC. DC лучше всего около 15 В. Поскольку Сзади есть регулятор напряжения LM7812, он должен быть увеличен на 3 В. Если напряжение изменится, то полоса частот также изменится, поэтому вы не можете использовать литиевые батареи, и падение напряжения заставит вас работать с частотой. 12 В переменного тока Не будьте слишком высокими.Вторая точка-это переключатель между стерео и моно.Третья точка-подключение дисплея частоты. Обратите внимание на напряжение и линию OSC, чтобы не обращать вспять, в противном случае он не будет работать.В-четвертых, необходимо подключить 20K настраиваемый потенциометр, где можно использовать многоповоротный потенциометр.5-й и 6-й пункты являются средне-неделей частоты, которая была дебютирована. Если есть какие-либо проблемы, пожалуйста, сначала свяжитесь с нами, а затем Узнайте причину проблемы.Седьмая точка-это приседающий потенциометр, который определяет, есть ли шум при настройке канала. (Теперь функция усилителя среднего диапазона третьего уровня может быть недействительной)Восьмая точка-подключение к Индикатору силы сигнала. Эта часть будет идти домой и учиться самостоятельно. Я не буду говорить об этом здесь.Ниже будет подробно объяснено, как отлаживать это LA1235 радио изголовье.Сначала Подключите экраны дисплея и потенциометры, такие как 3 и 4, а затем подключите источник питания 1. В это время поверните потенциометр к высокому концу, чтобы увидеть, достигает ли он 108 МГц. Если нет, настройте Регулируемое сопротивление 10K на 4, а затем переключитесь, чтобы проверить низкий конец, чтобы увидеть, достигает ли он 88 МГц, если нет, отрегулируйте регулируемый резистор 10K на 3, И затем поверните к высокому концу, чтобы увидеть, есть ли какая-либо частота бега. Если есть, то Отрегулируйте верхний конец, затем посмотрите на нижний конец, чтобы диапазон частот был удовлетворен. В 88-108 МГц все богаты, поэтому не волнуйтесь. Если напряжение не слишком низкое.После того, как частота нормальная, вы можете слушать ее нормально. Нет необходимости отлаживать остальные, и они были скорректированы.Ниже приведены некоторые из моих опыта в процессе отладки.Седьмая точка регулируемого резистора слаба в способности Управления шумом токового усилителя три в одном.Подключите 1,2 того, что наши производственные мощности включают в штыревая антенна и обладают приятным приема.Это отрегулирует доску. Чехол можно установить.
