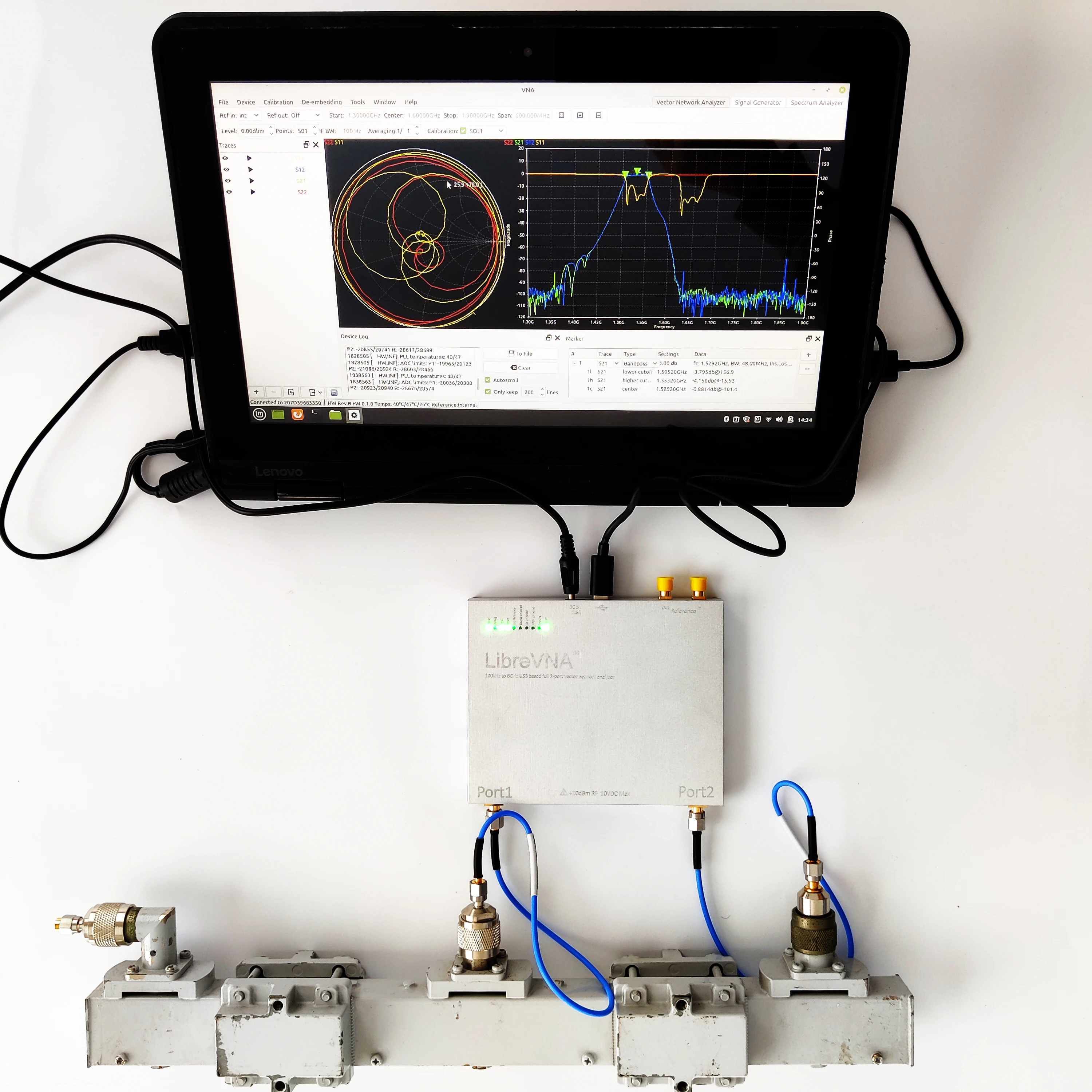

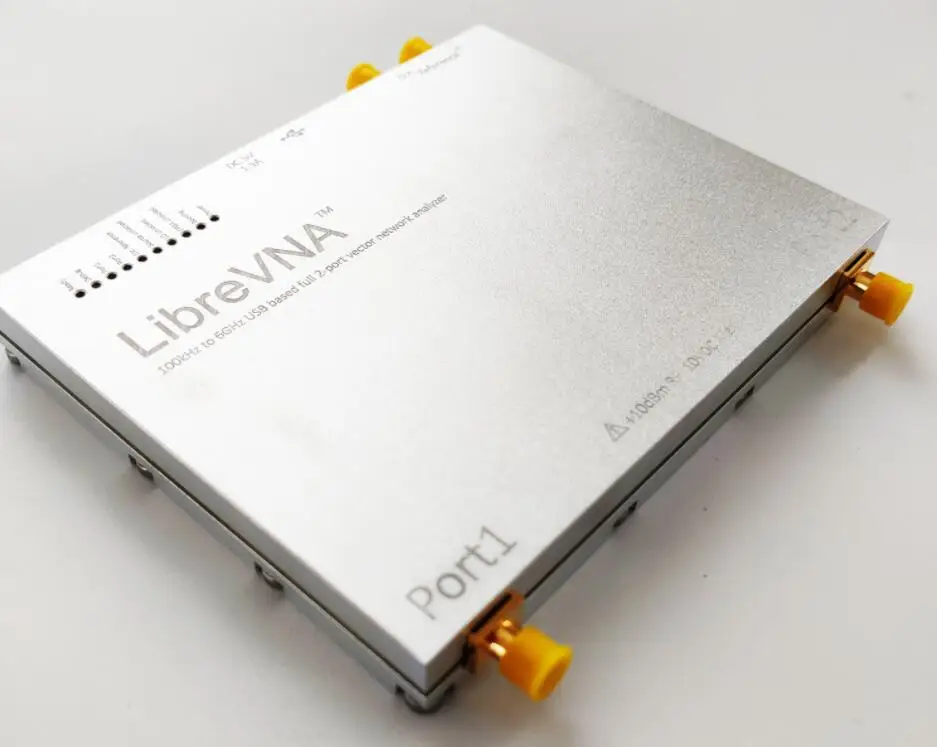

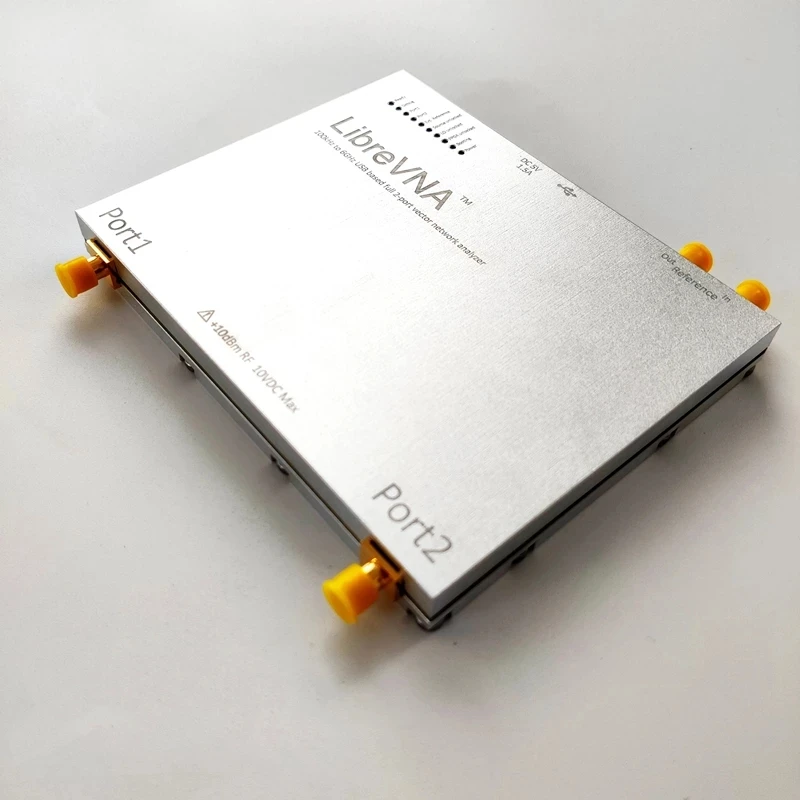

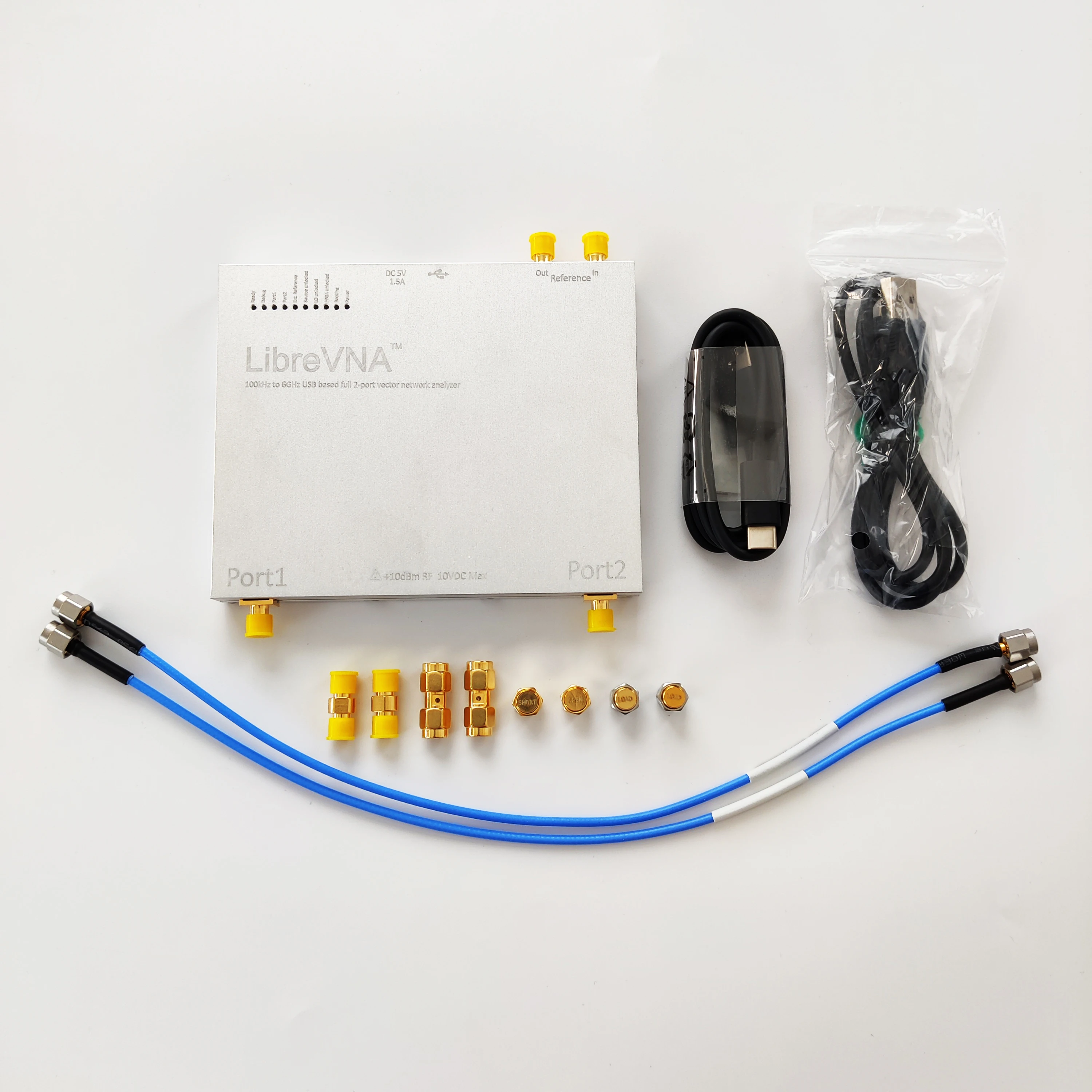

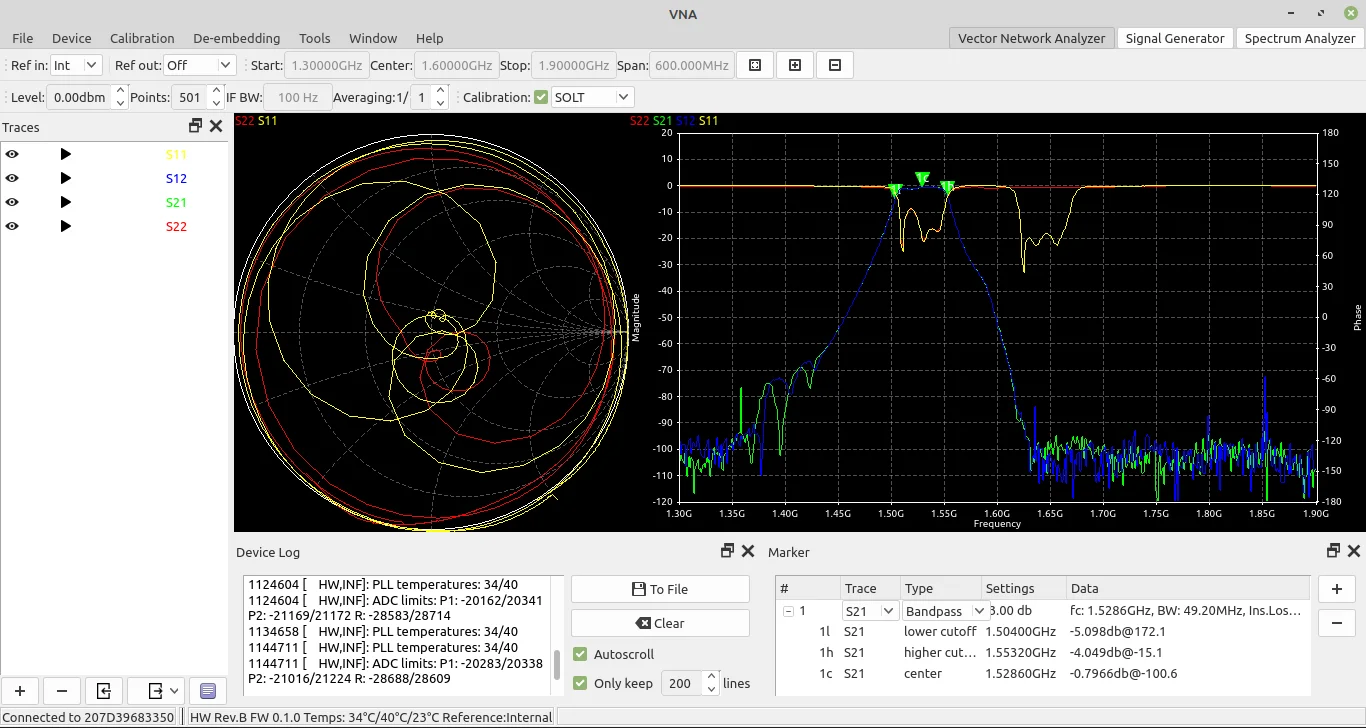

LibreVNA (TM) представляет собой USB на основе полный 2-портовый вектор сетевой анализатор Разработанный Jankae. С использованием 3 АЦП в предоставлении образцов данных одновременно, а также с помощью ПЛИС для обработки сигналов стабилизатору он способен сканирование более 10000 точек полный адаптер с двумя портами для измерения менее чем за 1 секунду. Конструкция сверхнизкого уровня шума и использование 16bit ADC вместе с прецизионным алюминиевым экранированным корпусом с ЧПУ обеспечивают до 100 дБ эффективной динамики. Многие аспекты уже сопоставимы с VNAs лабораторного класса, но это все еще рабочий проект. Некоторые особенности дизайна могут быть не идеальными, особенно производительность будет снижаться, когда частота выше 3 ГГц, пожалуйста, полностью поймите Возможные ограничения перед покупкой этой машины. Если у вас есть какие-либо предложения для будущих релизов, пожалуйста, свяжитесь с нами.
Технические характеристики
Сопротивление
50 Ом
Разъем тестового порта
SMA, женский
Количество тестового порта
2
Частотный диапазон
От 100 кГц до 6 ГГц
Точность частоты
<2ppm
Количество точек измерения
От 2 до 4501
Скорость 2-port - 4000 pts
<500 мс (IFBW = 50 кГц)
Измерительные полосы ширины
От 10 Гц до 50 кГц
Динамический диапазон (IFBW 10 Гц)
> 95 дБ до 3 ГГц
> 50 дБ до 6 ГГц (примечание 1)
Параметры измерения
S11, S21, S12, S22
Направленность отражения
> 40 дБ (после калибровки) (примечание 2)
Выходная мощность
-40 дБм до 0 дБм (примечание 3)
Питание
Система цифрового управления 5вб 1.5A (с питанием от USB или 3,5 мм разъем)
Энергопотребление
Прибл. 7 Вт.
Интерфейс
USB type-C
Поддерживаемая операционная система
Windows, Linux, MacOS.(Только в том случае, 64-разрядная программное обеспечение доступно на данный момент)
Внешний контрольный вход
SMA female; 10 МГц;
Внешний контрольный выход
SMA female; 10 МГц или 100 МГц;
Дополнительные параметры измерения
Простой анализатор спектра(Отсутствие подавления зеркала и более медленная скорость)
Генератор сигналов(Не точно откалиброван)
ЛибревнаЯвляется товарным знаком, который мы зарегистрировали или находятся в процессе регистрации в нескольких странах. Если вы строите VNA на основе проекта с открытым исходным кодом, Пожалуйста, избегайте использования этой торговой марки.
