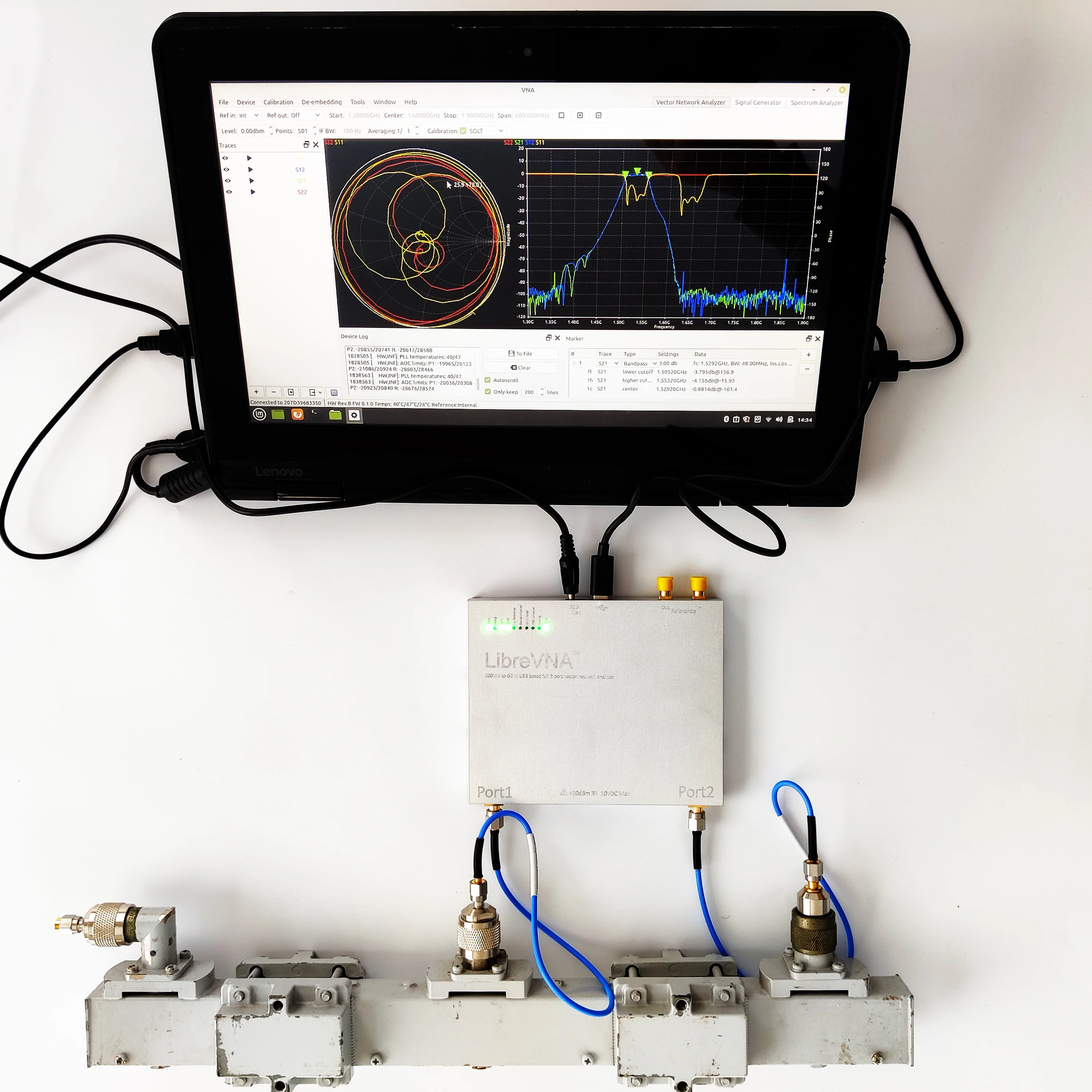

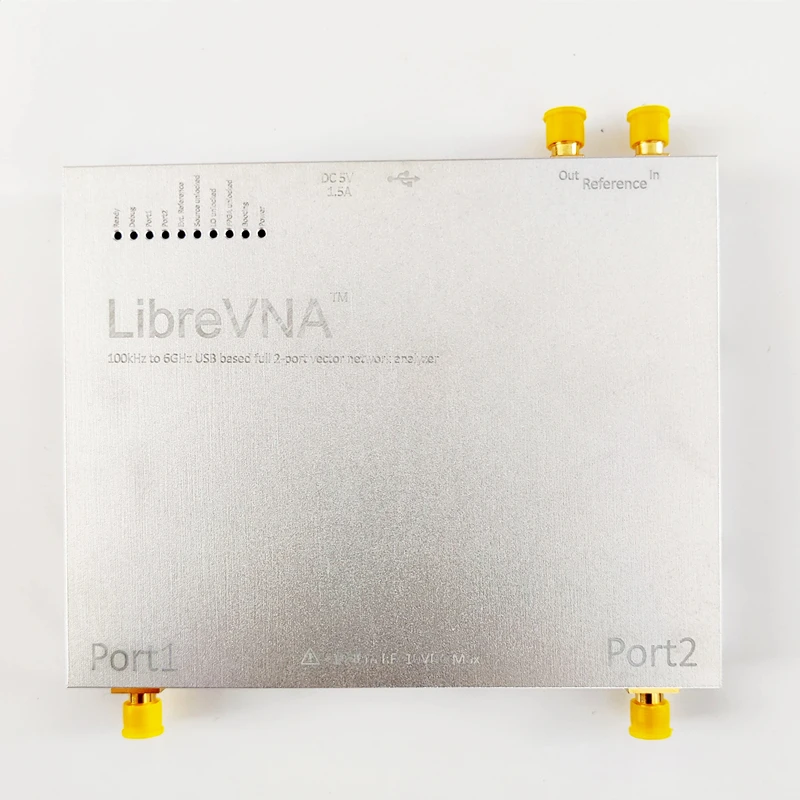

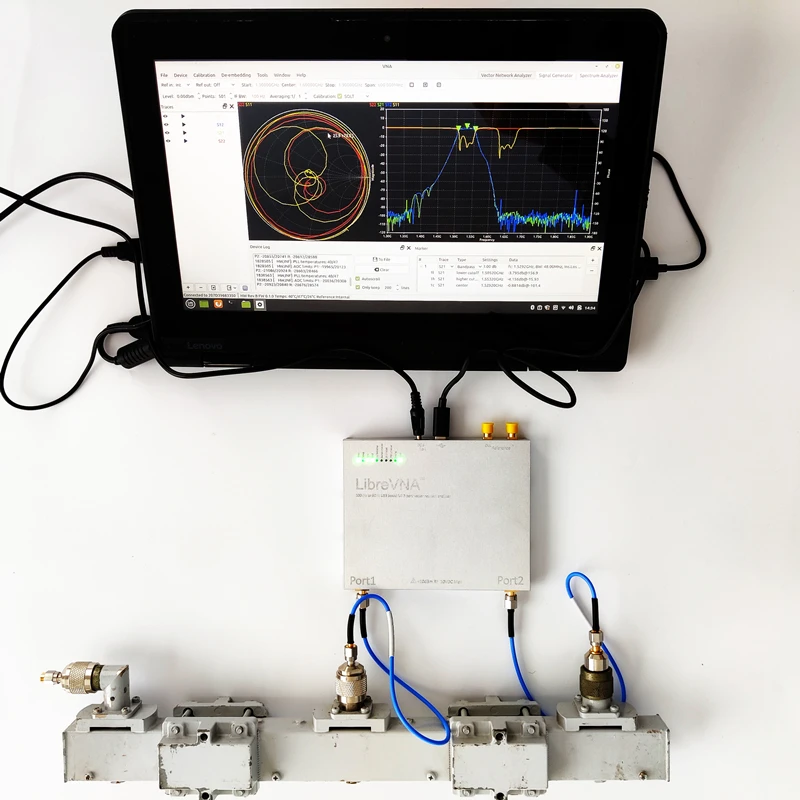

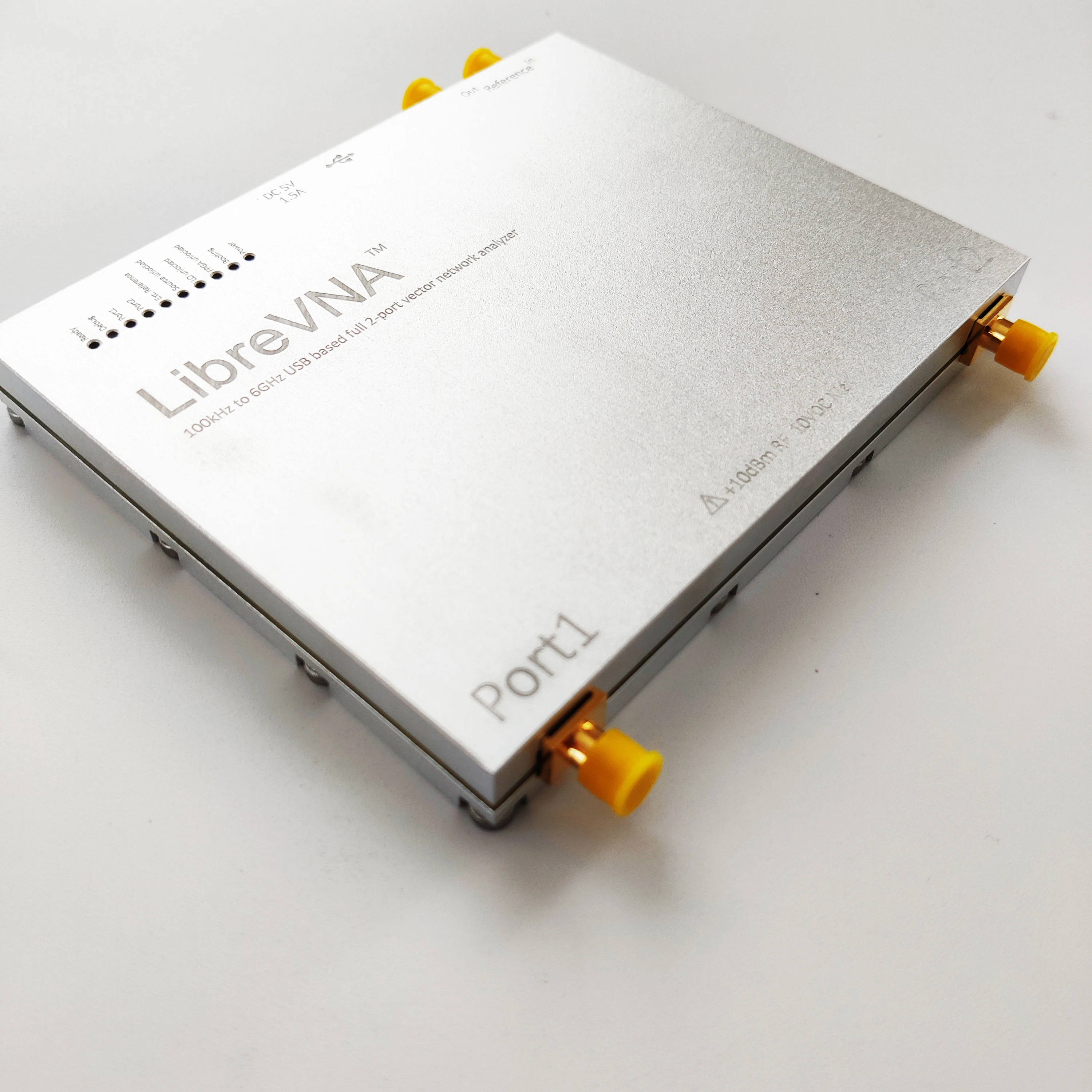

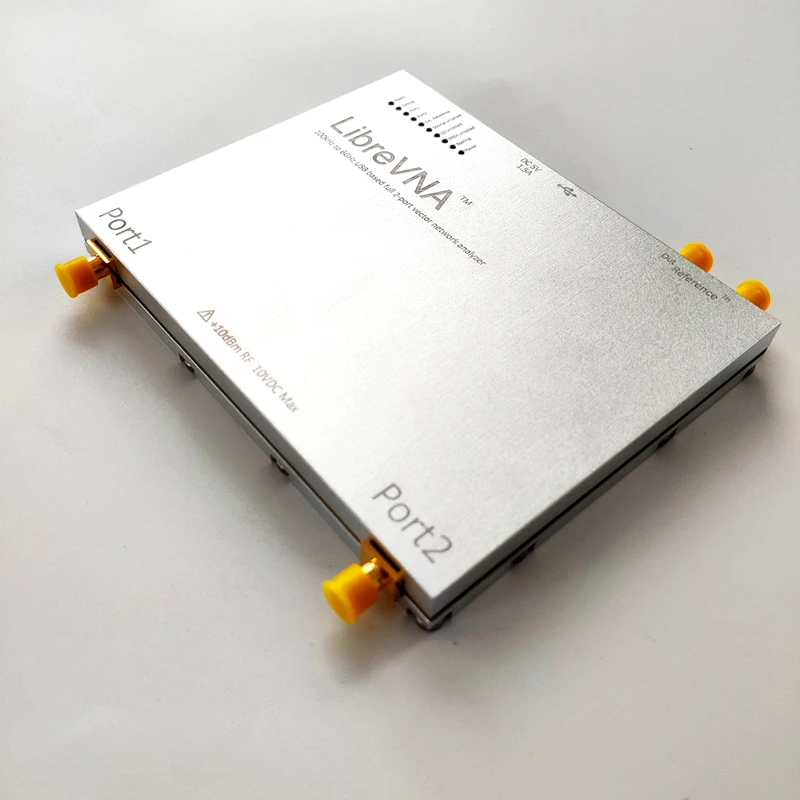

Либревна (TM)-это 2-портовый векторный сетевой анализатор на основе USB, разработанный Jankae. Используя 3 АЦП для одновременного выбора данных и используя FPGAs для обработки сигнала, он способен просканировать более 10000 точек полноценных двухпортовых измерений менее чем за 1 секунду. Конструкция источника питания со сверхнизким уровнем шума и использование 16-битного АЦП вместе с прецизионным алюминиевым экранированным корпусом с ЧПУ обеспечивают эффективную динамику до 100 дБ. Многие аспекты уже сопоставимы с VNAs лабораторного уровня, но это все еще продолжающийся проект. Некоторые конструктивные особенности могут быть не идеальными, особенно производительность упадет, когда частота выше 3 ГГц, пожалуйста, внимательно изучите Возможные ограничения перед покупкой этой машины. Если у вас есть предложения по будущей версии, пожалуйста, свяжитесь с нами.
Характеристики
Импеданс
50Ω
Разъем тестового порта
SMA, женский
Количество тестовых портов
2
Диапазон частот
От 100 кГц до 6 ГГц
Точность частоты
<2ppm
Количество точек измерения
От 2 до 4501
Скорость 2 порта-4000 точек
<500 мс (IFBW = 50 кГц)
Ширина диапазона измерения
От 10 Гц до 50 кГц
Динамический диапазон (IFBW 10 Гц)
> 95 дБ до 3 ГГц
> 50 дБ до 6 ГГц (примечание 1)
Параметры измерения
S11, S21, S12, S22
Направленность рефлекции
> 40 дБ (после калибровки) (примечание 2)
Выходная мощность
-40 дБм до 0 дБм (примечание 3)
Питание
DC 5V, 1.5A (питание от USB или разъем 3,5 мм)
Потребляемая мощность
Прибл. 7 Вт.
Интерфейс
USB type-C
Поддерживаемая операционная система
Windows, Linux, MacOS.(На данный момент доступно только 64-разрядное программное обеспечение)
Вход для внешней справки
Гнездо SMA; 10 МГц;
Внешний опорный выход
Гнездо SMA; 10 МГц или 100 МГц;
Дополнительные варианты измерения
Простой анализатор спектра(Отсутствие зеркального подавления и замедление скорости)
Генератор сигналов(Не точно откалиброван)
ЛибревнаЯвляется товарным знаком, который мы зарегистрировали или находится в процессе регистрации в нескольких странах. Если вы создаете модель на основе проекта с открытым исходным кодом, Пожалуйста, избегайте использования этой торговой марки.
Отзывы покупателей
Страна: UA Доставка: Standard Shipping 04.01.2022

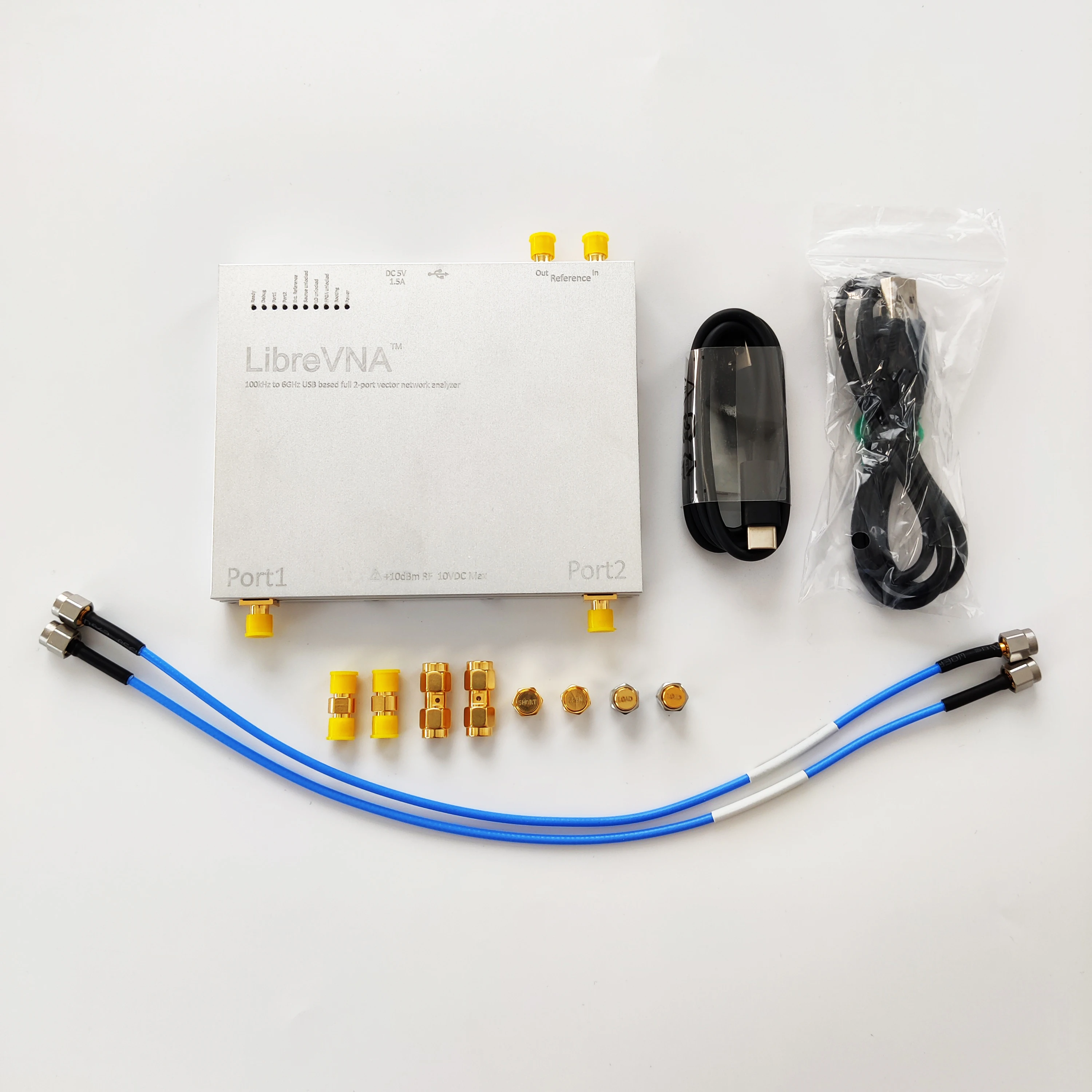

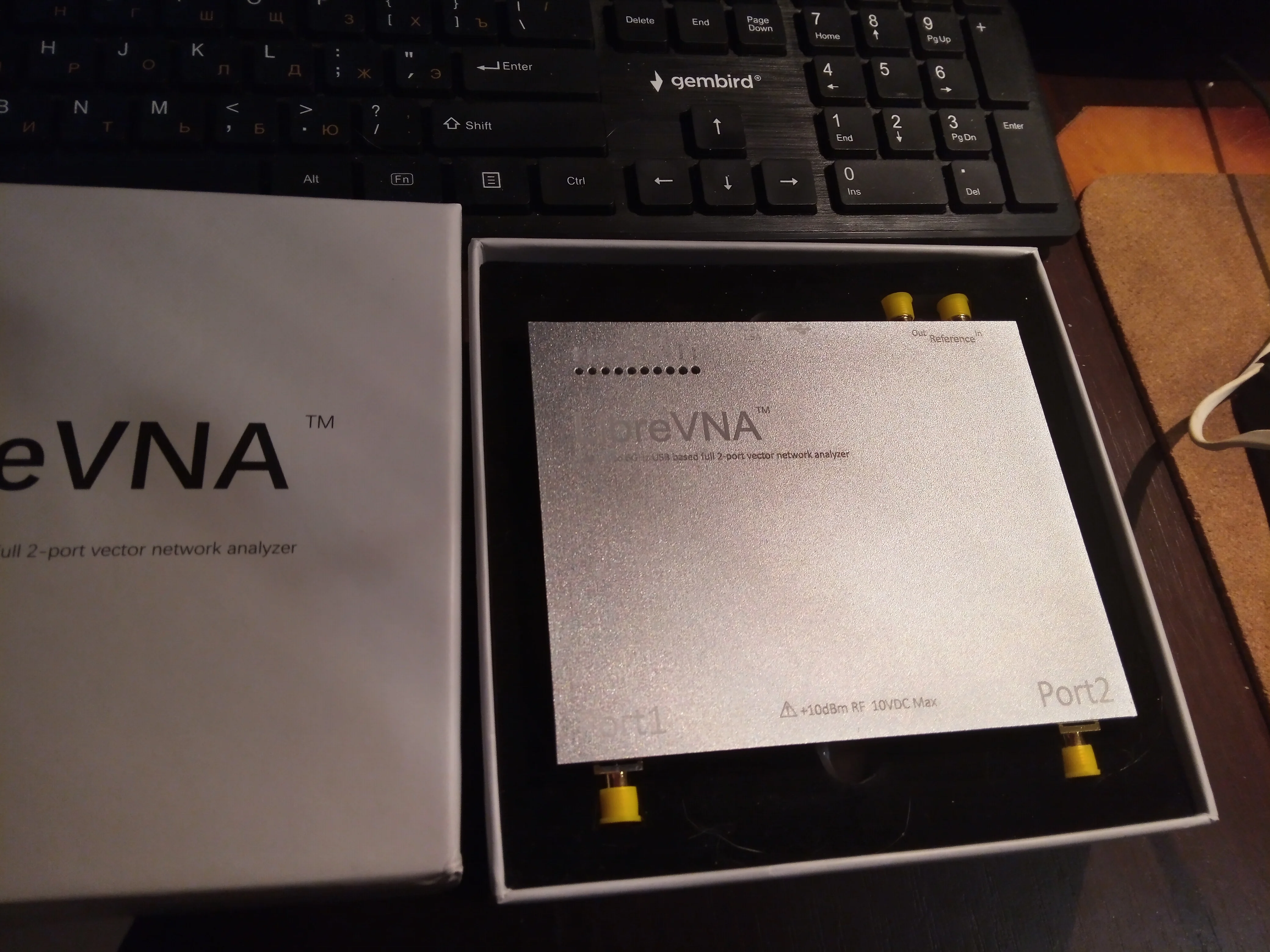

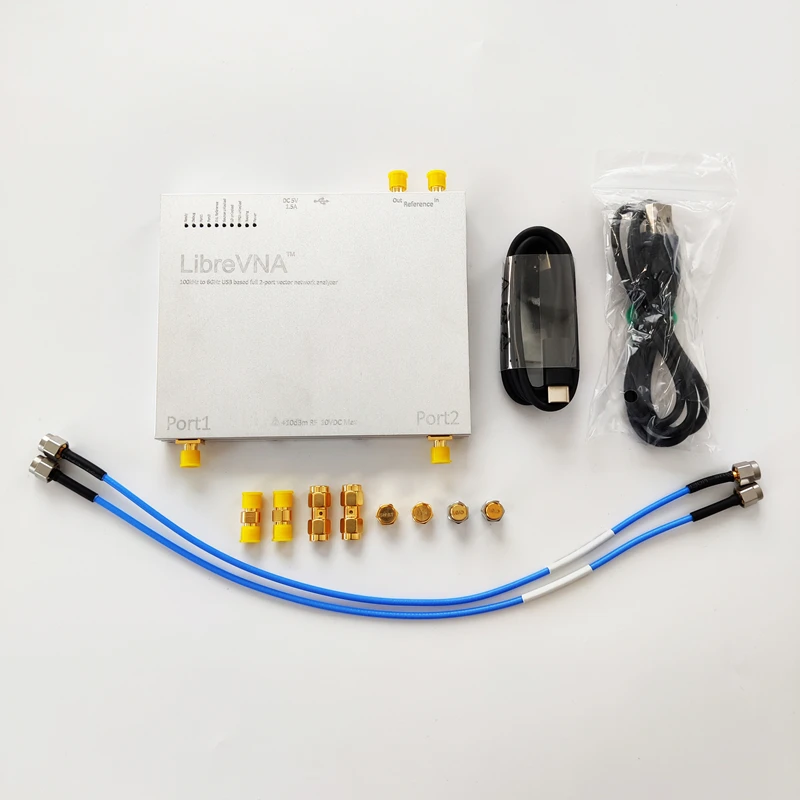

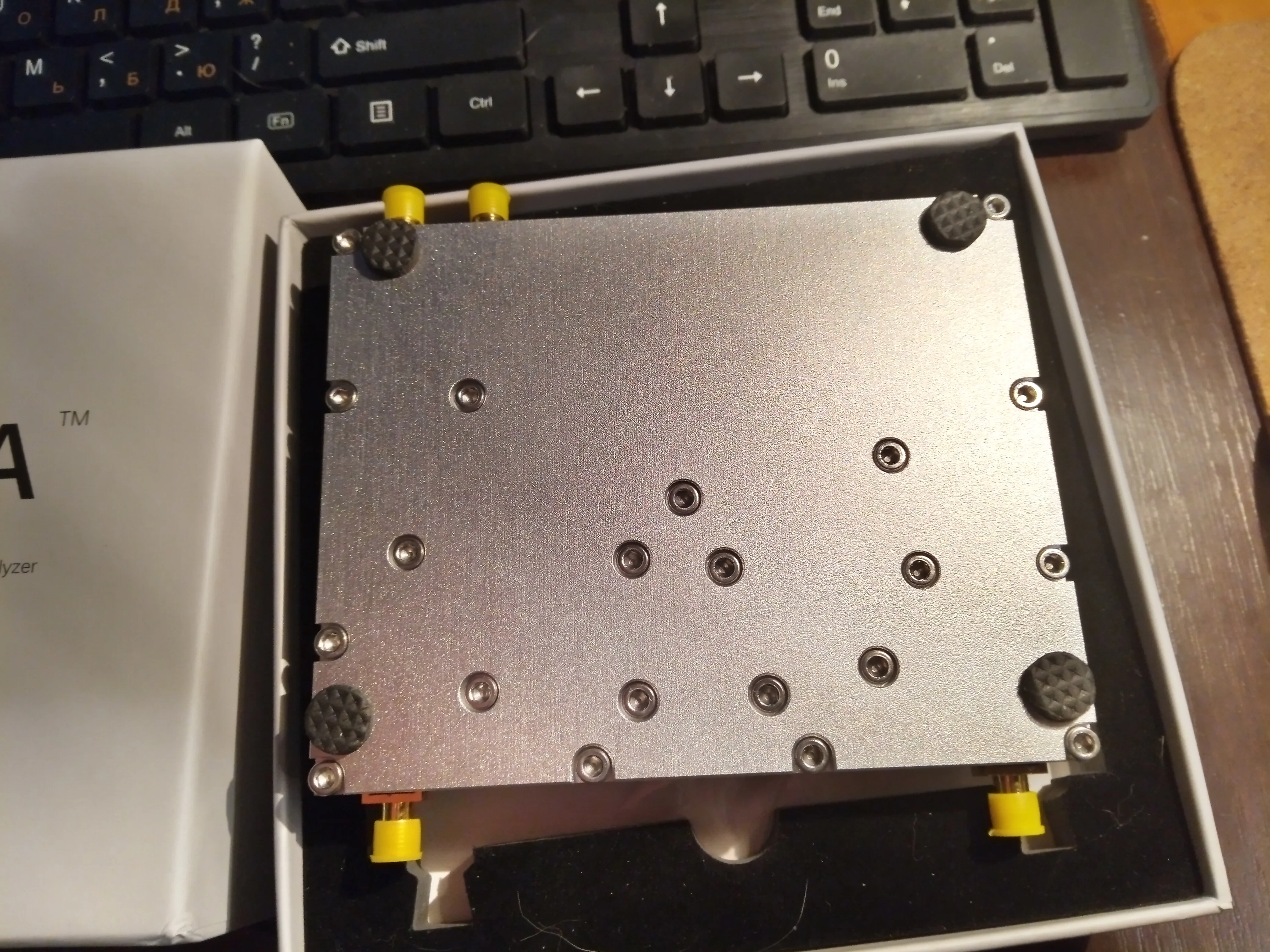

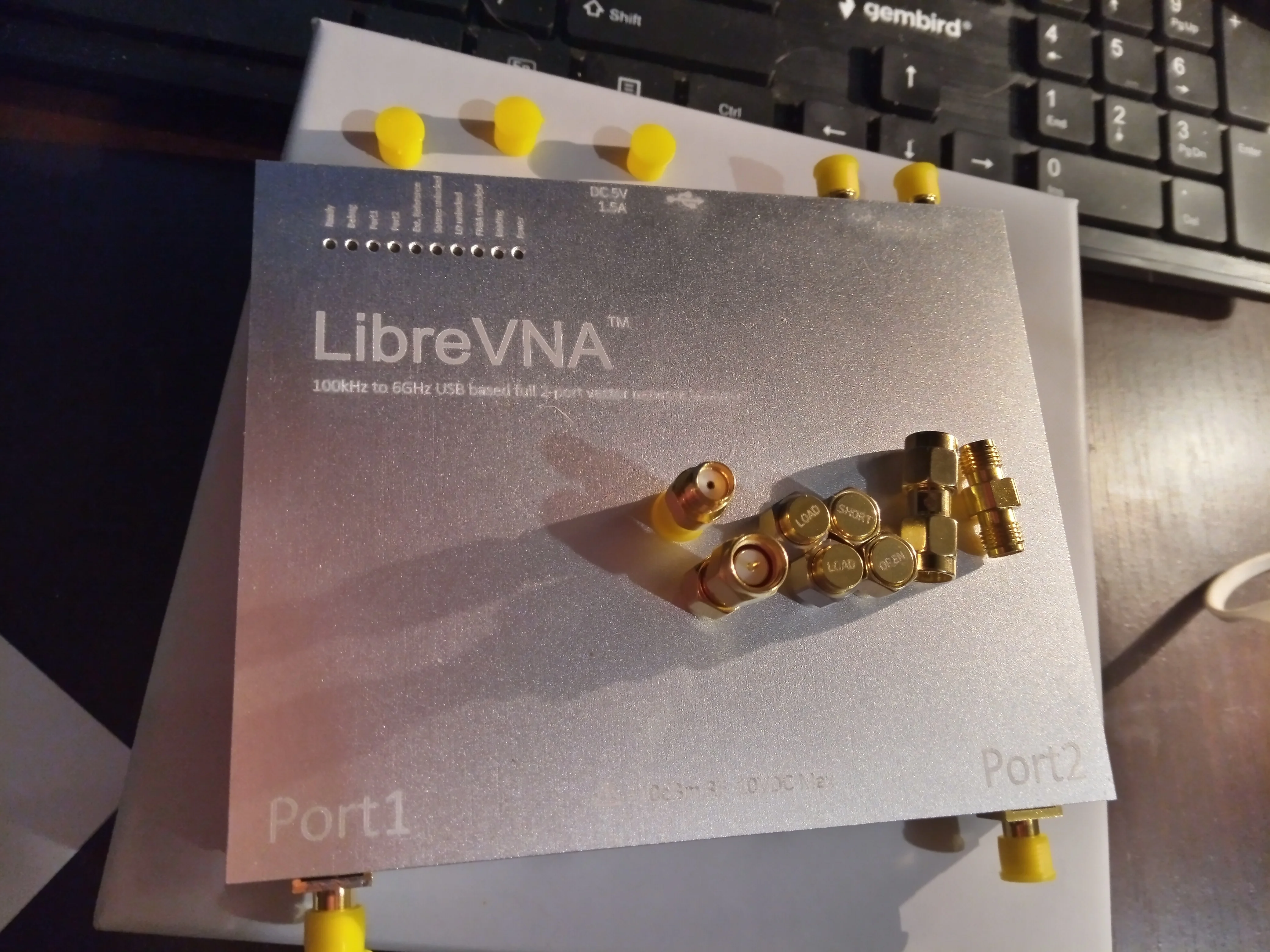

Удобная и быстрая доставка. Устройство работает очаровательно. Чтобы включить VNA, необходимо установить usb-драйвер Zadig. Калибровочный набор состоит из двух нагрузок 50 Ом, одного короткого замыкания и одного открытого замыкания. Кроме того, он имеет 2x M-to-M, 2x F-to-F разъемы и 2x M-to-M кабели. Более того, в комплект входит кабель USB type C и дополнительный кабель USB 5 В. Наконец, все эти вещи находятся в стильном сером картоне.
