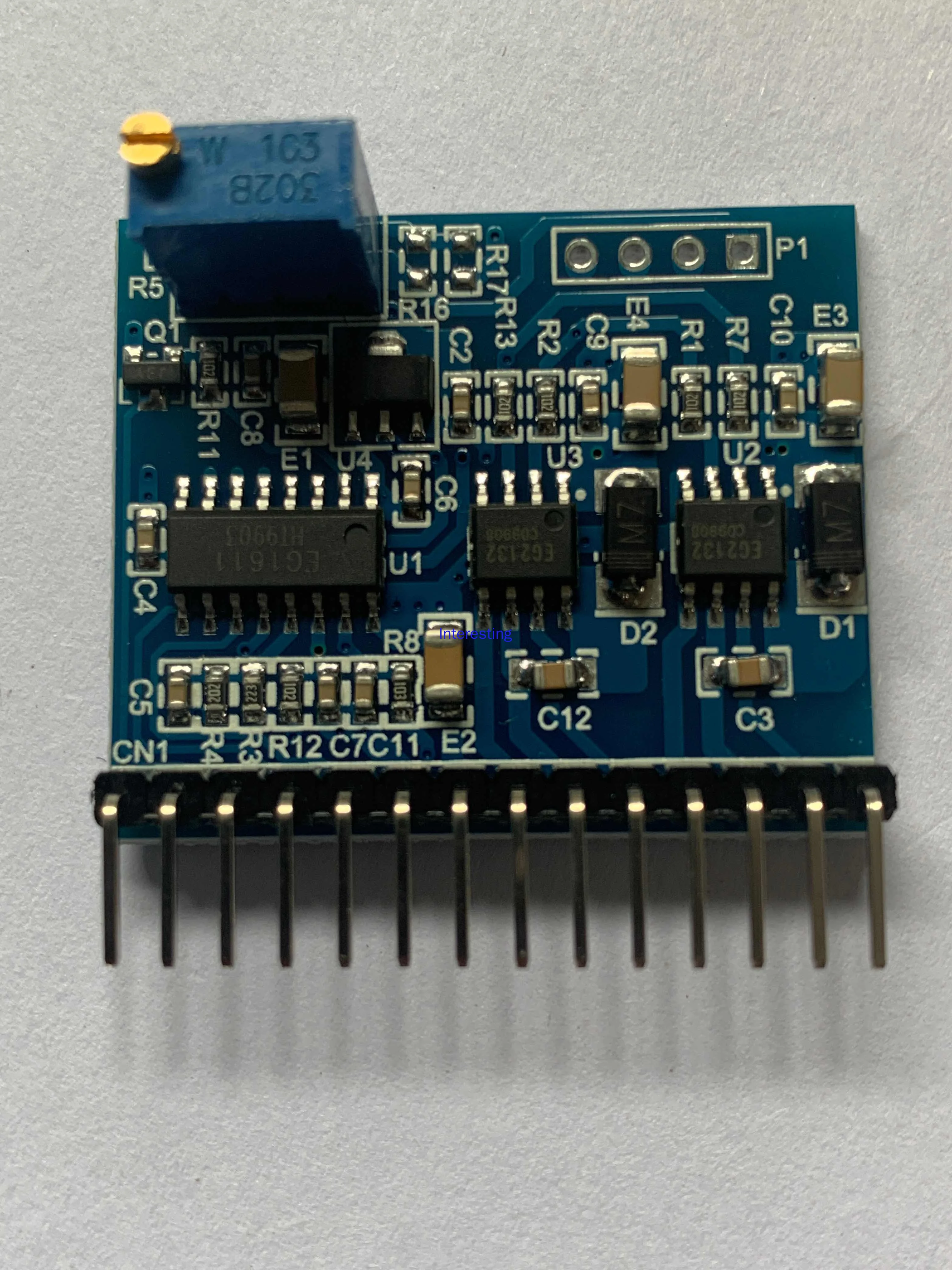

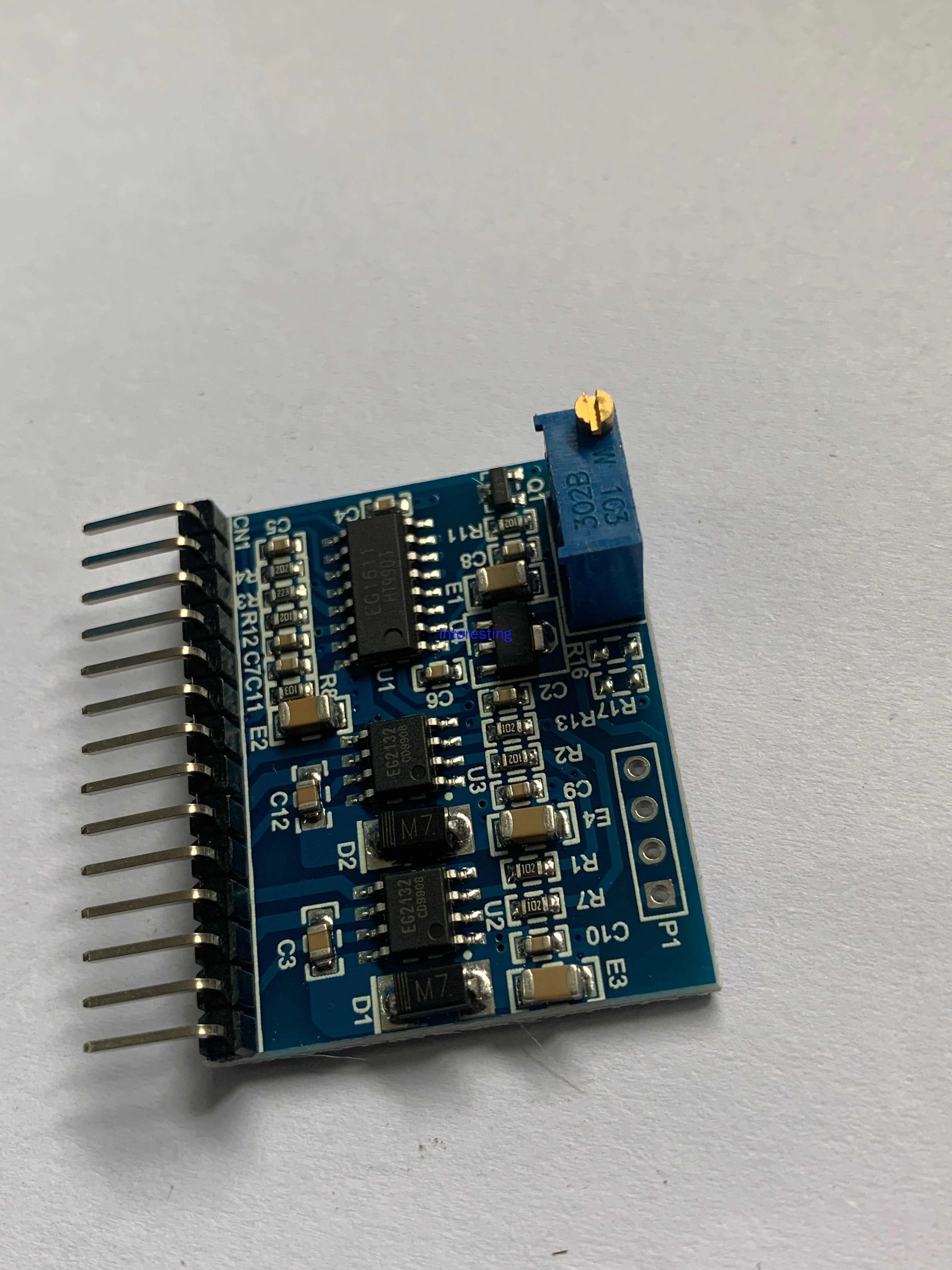

EGT003 (EG1611 + EG2132) полномостовой инвертор, передняя плата дра...
2 Отзывов
2 Заказов
920,55₽
EGT005_24/48/60V
Плата переднего привода инвертора
1. Опишите
EGT003_24/48/60V это основано на EG1611 + EG2132 чип схема PWM приводная пластина, он используется специально для полный мост квази-резонансная томография передней этап инвертора
Модуль Boost drive, поддержка 24 В, 48 В, 60 в и 72 В постоянного напряжения на входе, при применении, вам нужно только изменить положение на плате привода R3 значение сопротивления может поддерживать
Различные виды батарей.
Модуль обеспечивает отключение аккумулятора под напряжением, buzzer под напряжением, отключение батареи от перенапряжения, защита от перегрузки по току и выходу от короткого замыкания, два канала предоставляются одновременно
Верхний полумост чип-выход, нижняя труба комплементарность, мертвая полоса составляет 700nS PWM сигнала, выходные контакты LO1, HO1 и LO2, HO2,
Плата привода поддерживает режим регулировки частоты, с помощью встроенной регулировки потенциометра R5, регулируемый диапазон 40 кГц-100 кГц.
Отзывы о напряжении модуля принимают режим стабилизации напряжения с закрытым контуром, максимальный предел напряжения может быть достигнут, предотвращает горение из-за высокого напряжения под no-нагрузкой MOS
Явление трубки, в то же время, индуктивный фильтр выхода трансформатора сохраняется, уменьшает общие затраты и пространство PCB.

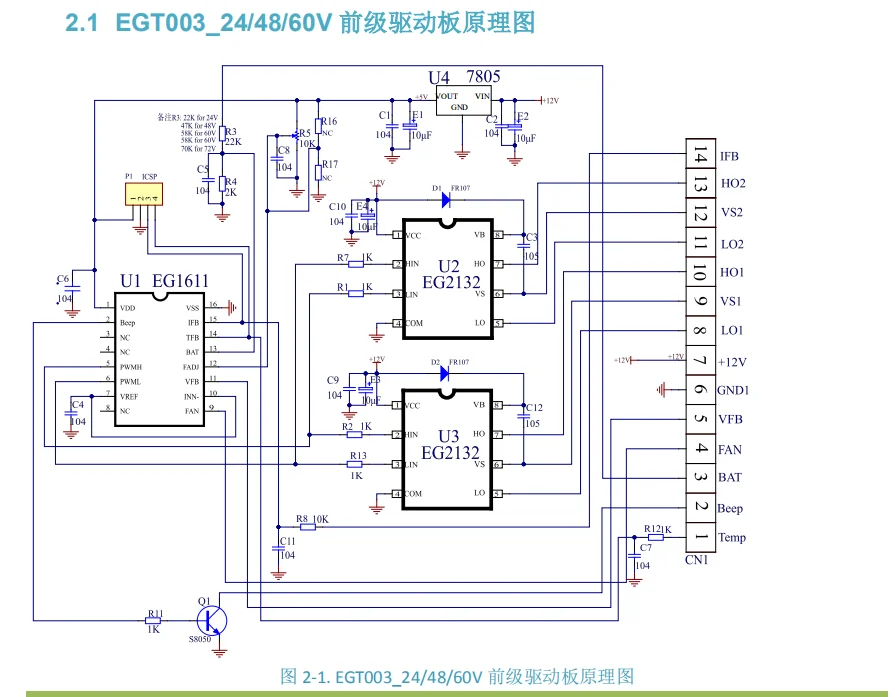

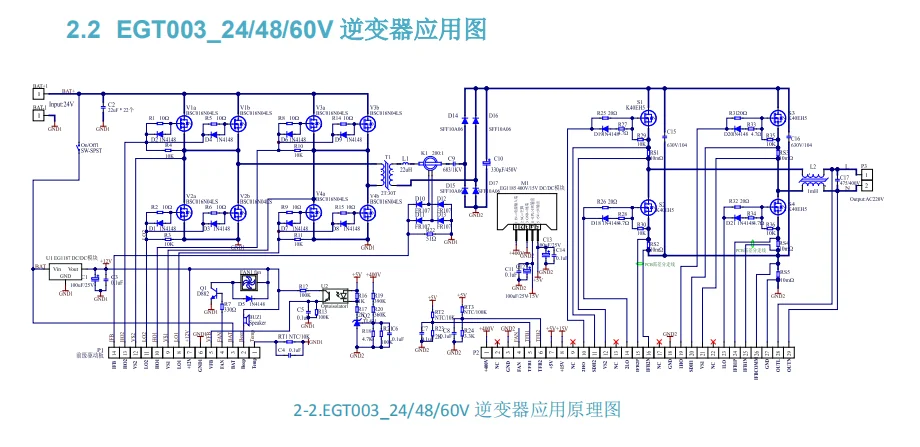

2. Схема принципа цепи

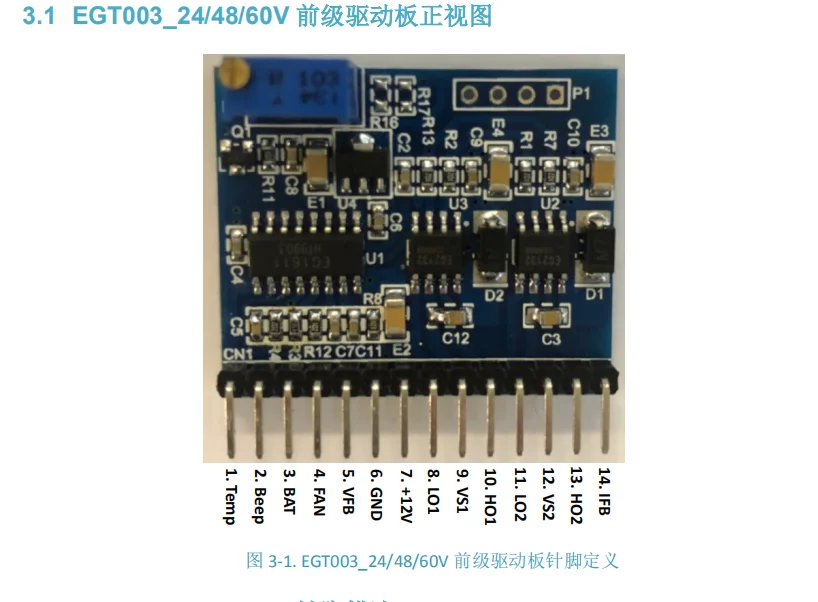

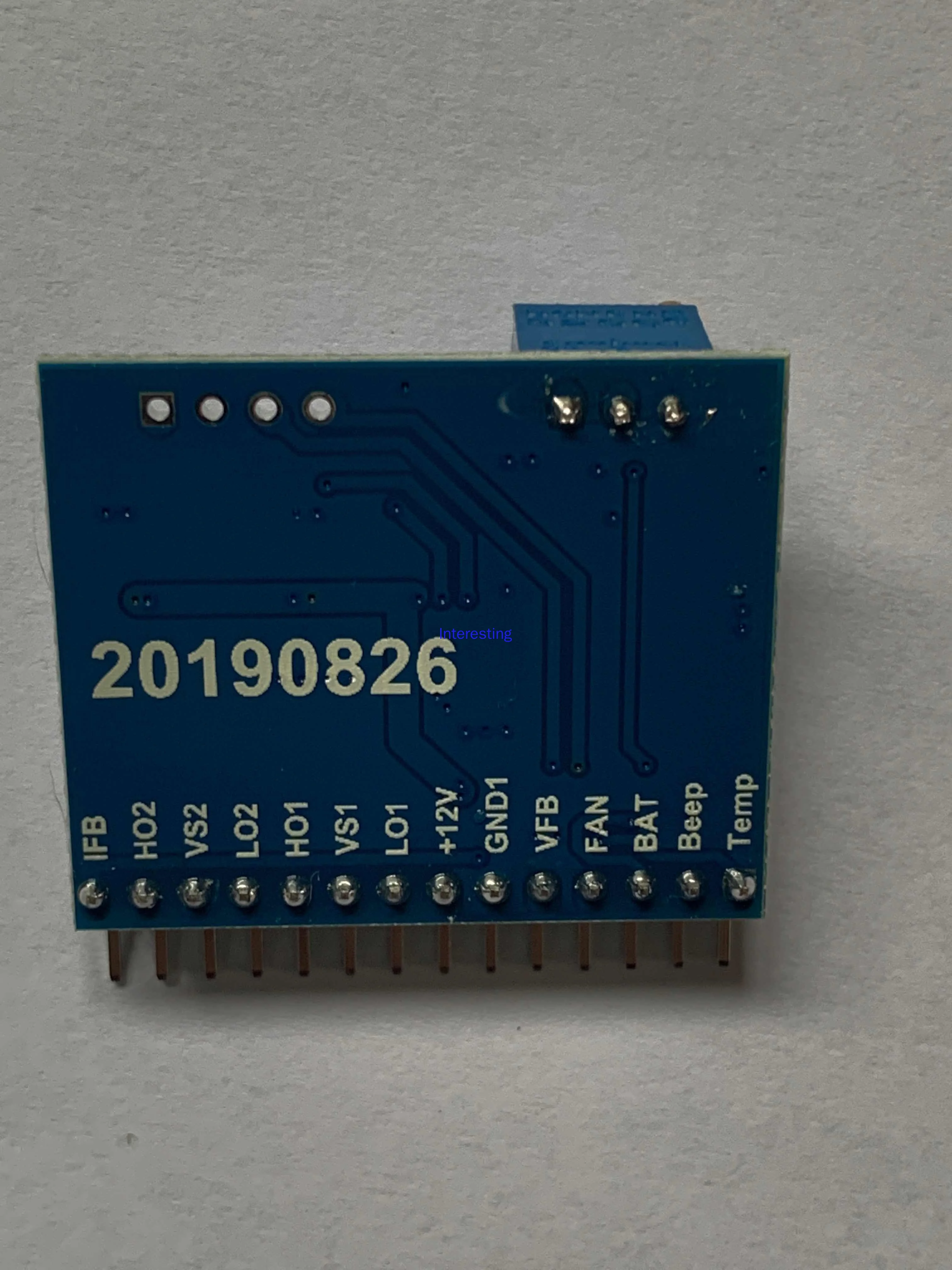

3. Назначение штифта

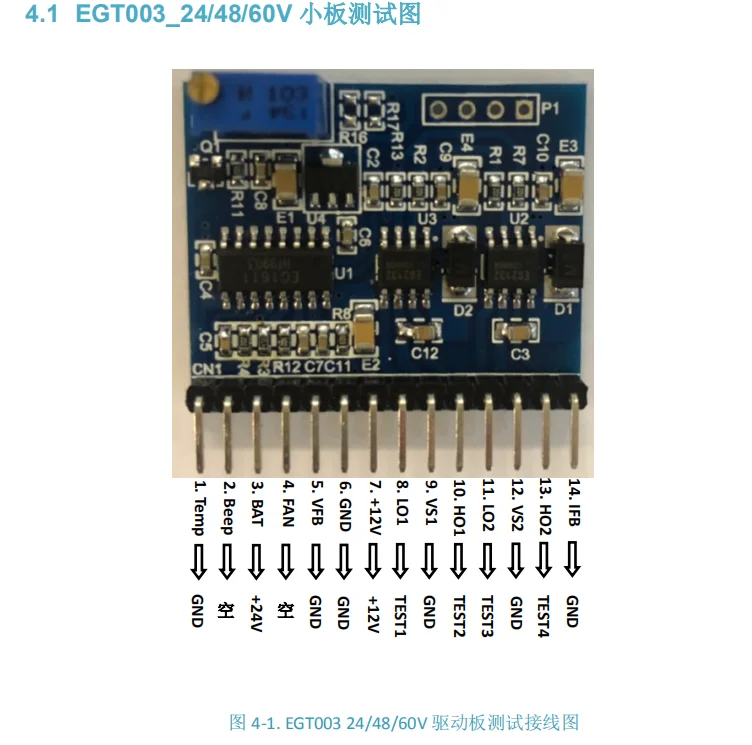

4. Основное испытание

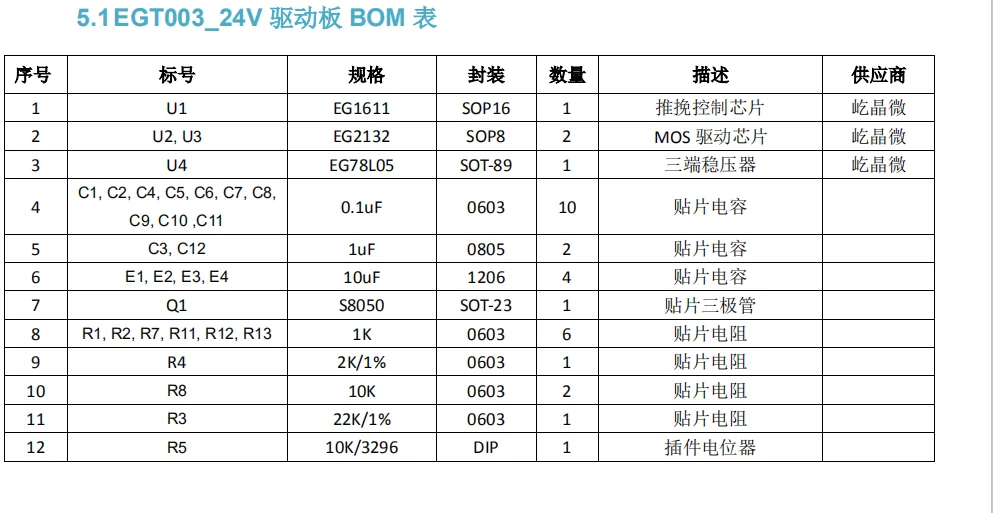

5. СПИСОК КОМПОНЕНТОВ
\

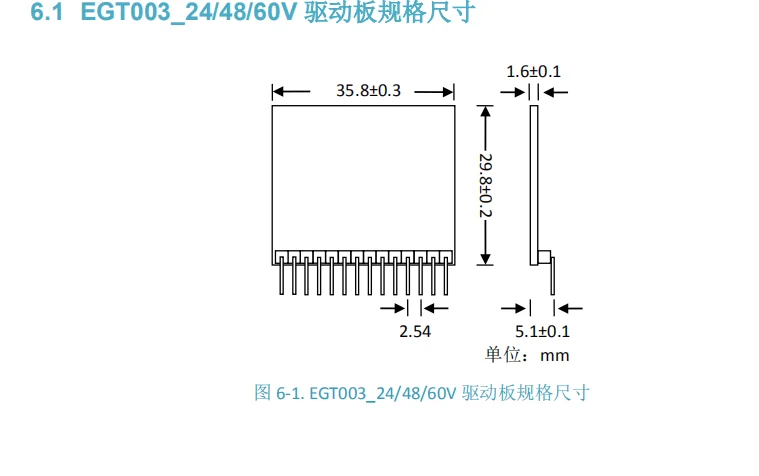

6. Спецификация и размер
\
