EGT003 (EG1611 + EG2132) полный мостовой инвертор Передняя плата др...
0 Отзывов
2 Заказов
2 075,75₽
EGT005_24/48/60V

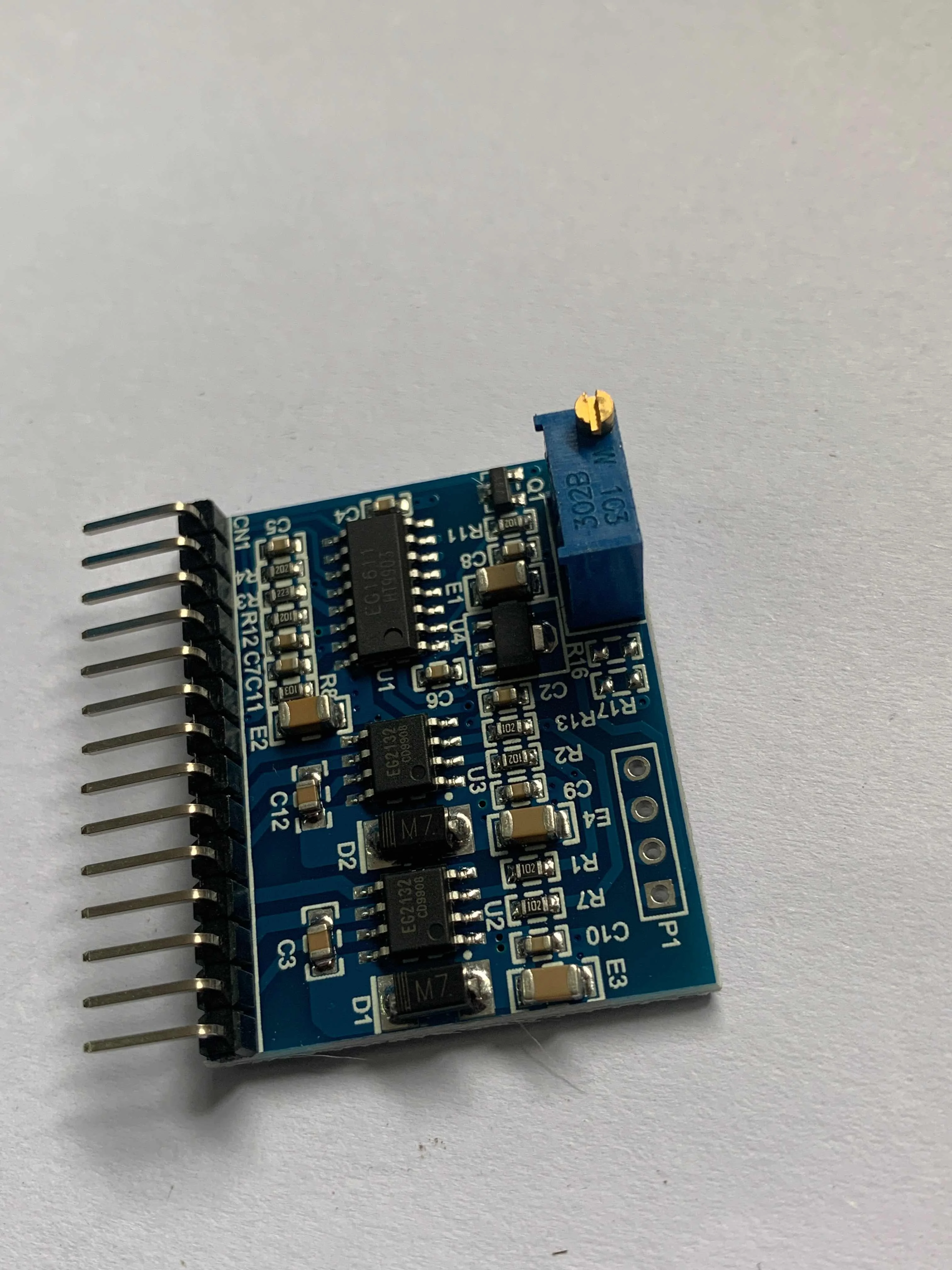

Плата переднего привода инвертора
1. Опишите
EGT003_24/48/60V это основано на EG1611 + EG2132 дизайн с чипом PWM приводная пластина, специально для полный мост квази-резонансный инвертор фронтальной ступени
Модуль драйвера Boost, Поддержка 24 В, 48 В, 60 В и 72 В постоянного напряжения, при применении, просто измените значение сопротивления платы R3
Различные виды батарей.
Модуль обеспечивает отключение аккумулятора под напряжением, звуковой сигнал под напряжением, отключение батареи от перенапряжения, выход по току и Выходная защита от короткого замыкания, в то же время, он обеспечивает два способа
На выходе полумоста чипа драйвера, нижняя труба завершения, мертвая зона составляет 700nS PWM сигнала, выходные контакты LO1, HO1 и LO2, HO2,
Плата привода поддерживает режим регулировки частоты, от регулировки потенциометра R5, регулируемый диапазон 40 кГц-100 кГц.
Отзывы о напряжении модуля принимают режим регулирования напряжения с закрытым замкнутым контуром, максимальный предел напряжения может быть достигнут, чтобы предотвратить слишком высокое напряжение без нагрузки и привести к сжиганию MOS
Явление трубки, в то же время, индуктивный фильтр выхода трансформатора сохраняется, уменьшает общую стоимость и пространство PCB.

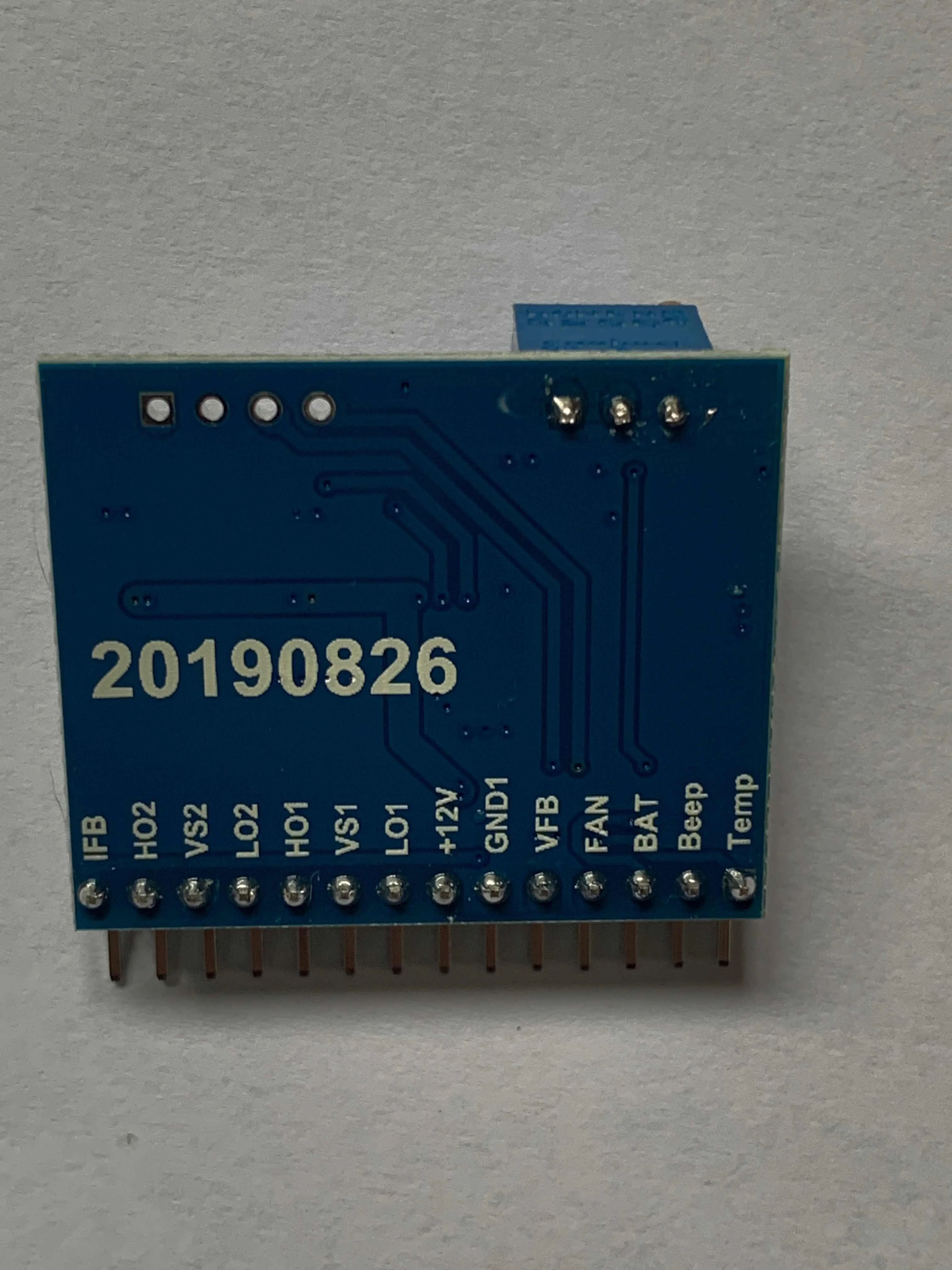

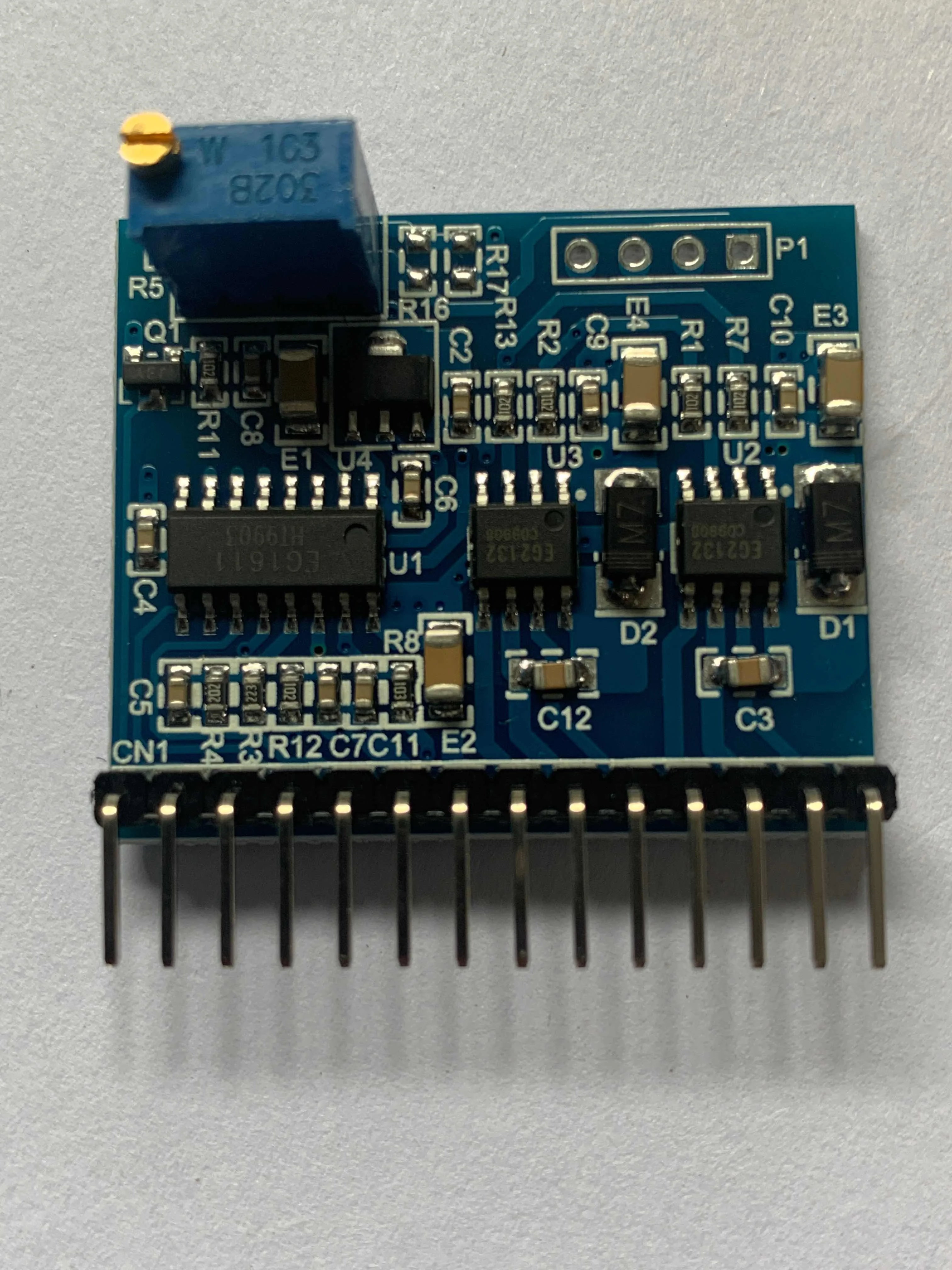

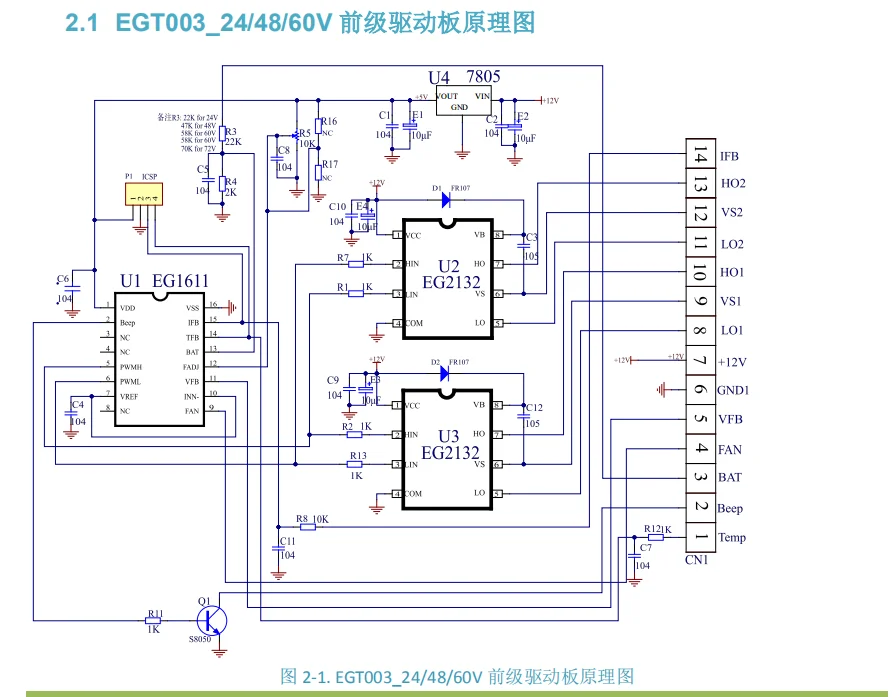

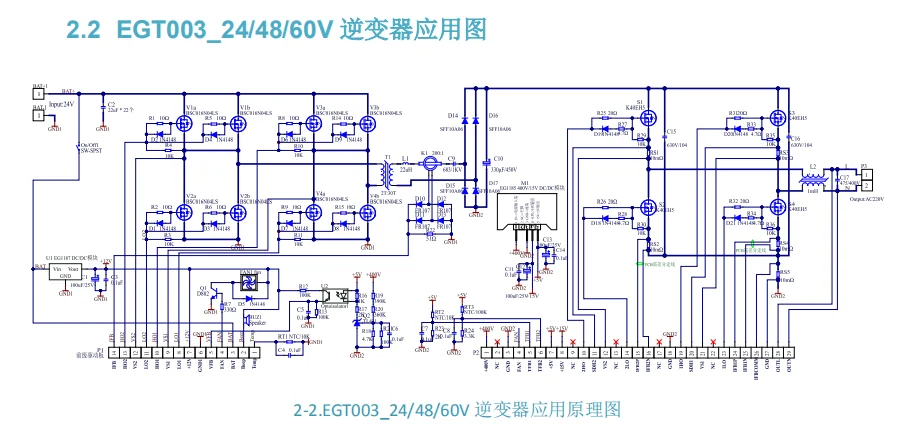

2. Схема принципа цепи

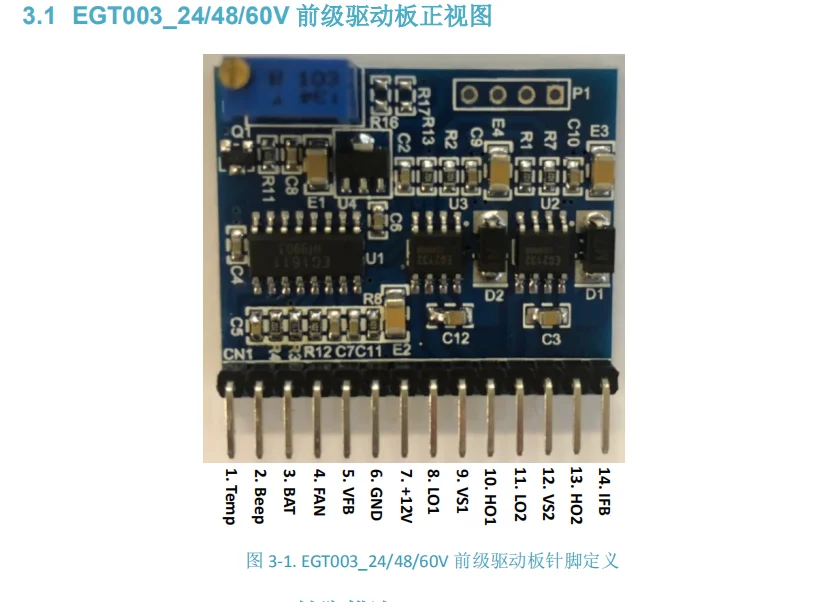

3. Назначение штифта

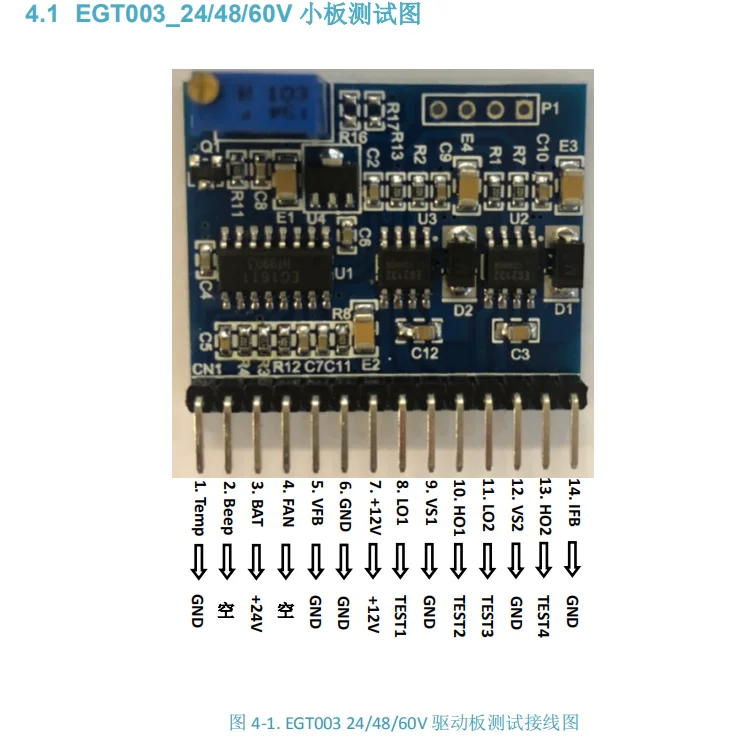

4. Основное испытание

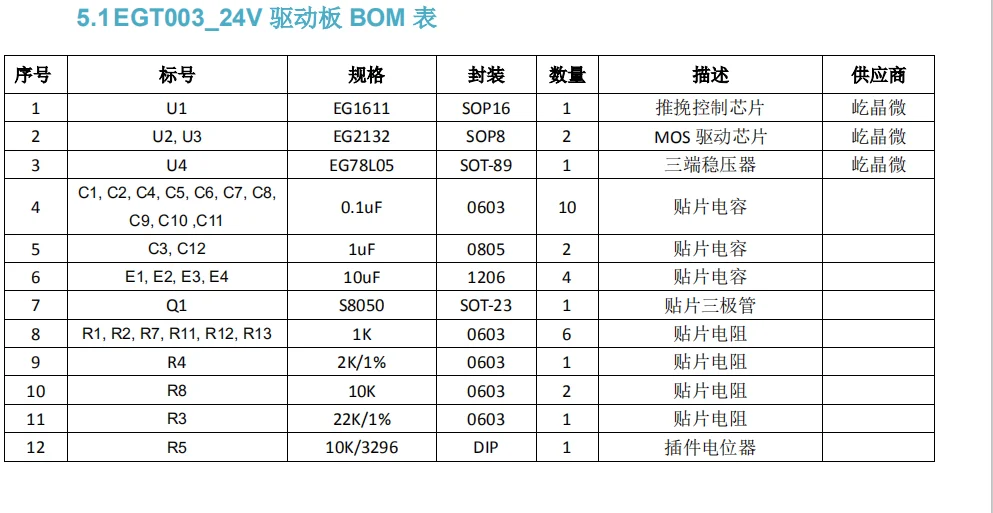

5. СПИСОК КОМПОНЕНТОВ

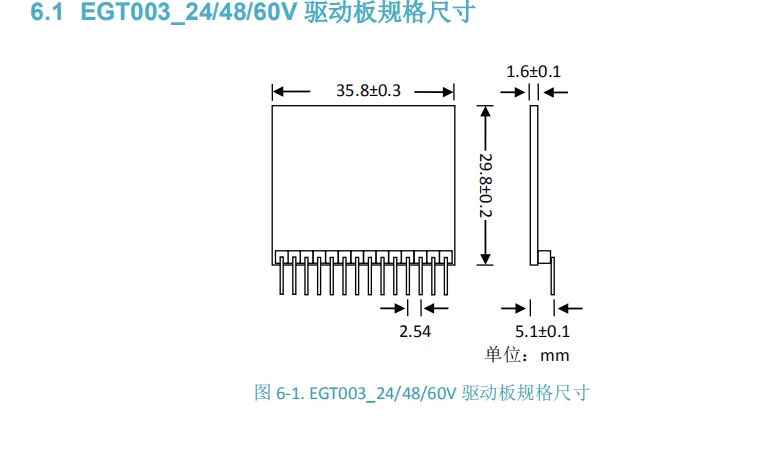

6. Технические характеристики и размеры
