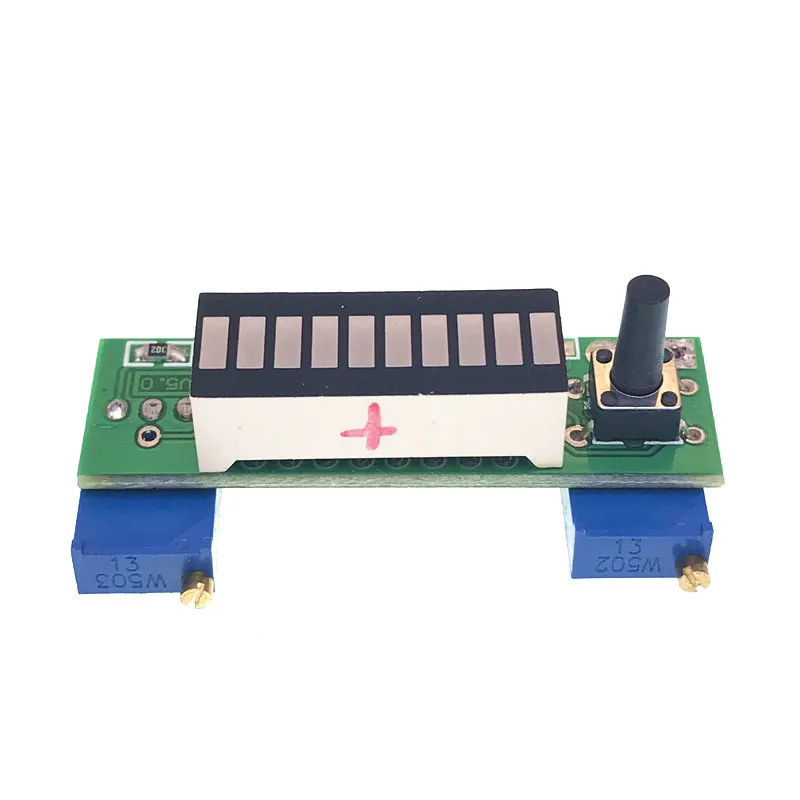

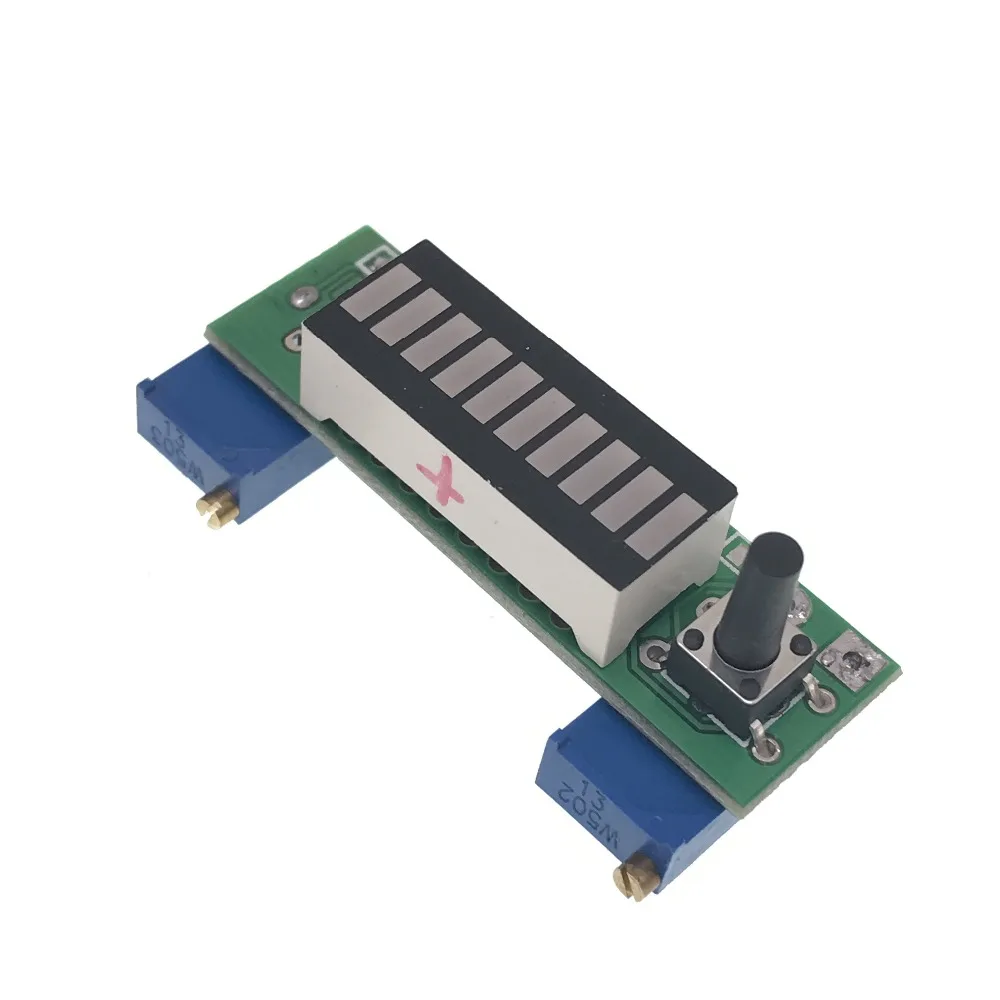

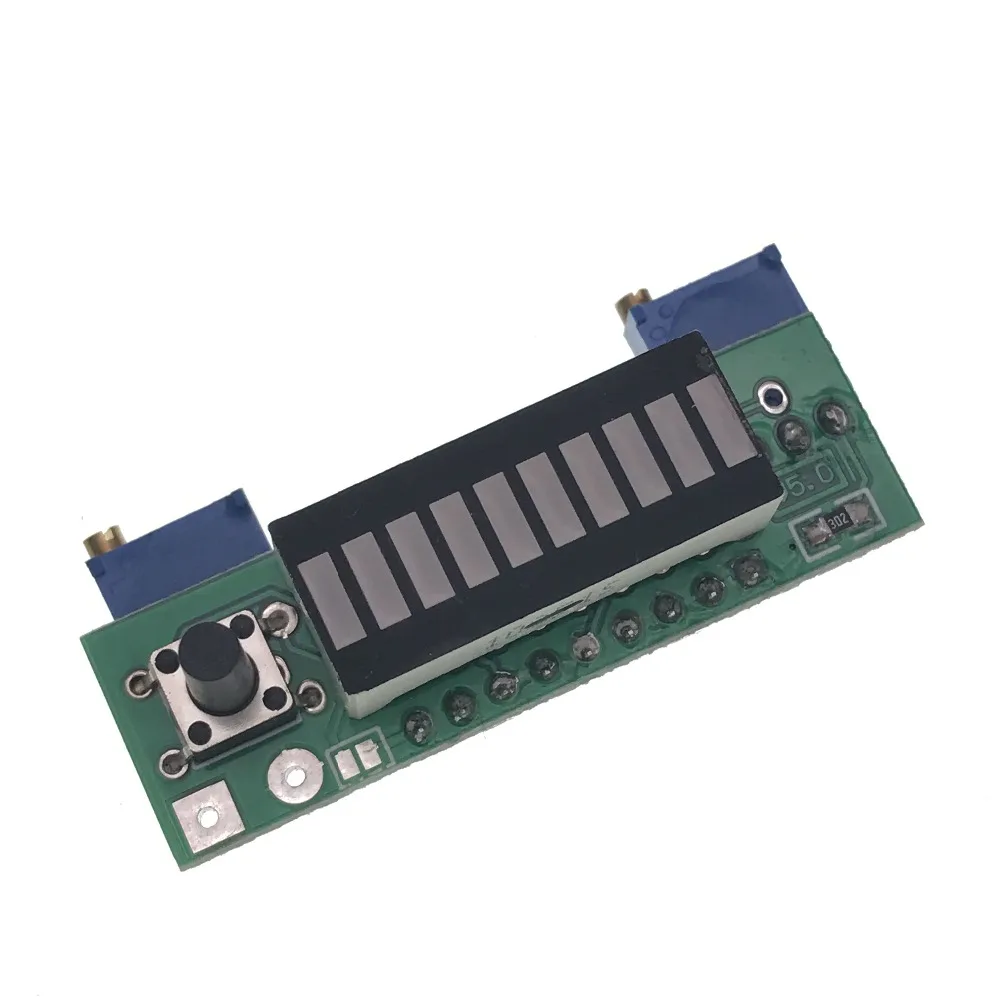

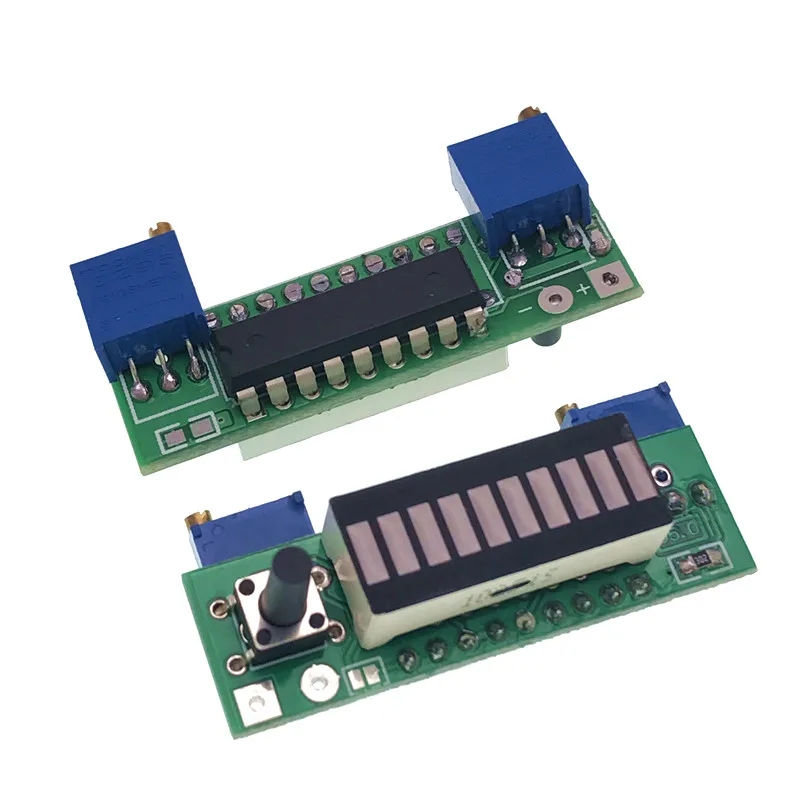

Наборы сделай сам 5 шт.лот LM3914 10-сегментный 5 в 12 В аккумулятор с уровнем мощности Красный светодиодный индикатор
2 016,35₽
В наличии!
Shop911200193 Store - Надежность 96%
Более 37 подписчиков, дата открытия магазина 11.12.2020
- Положительные оценки: 98% (460)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 01.04.2022
Модуль индикатора емкости литиевых аккумуляторов LM3914, 10 сегмент...
15 Отзывов
32 Заказов
143,45₽
Индикатор питания LM3914, 12 В, 3,7 в, индикатор уровня заряда лити...
4 Отзывов
9 Заказов
156,75₽
Наборы сделай сам LM3914, 10-сегментный, 5 В, 12 В, емкость аккумул...
0 Отзывов
1 Заказов
285,59₽
Наборы сделай сам LM3914, 10-сегментный, 5 В, 12 В, емкость аккумул...
0 Отзывов
1 Заказов
157,84₽
LM3914 наборы для самостоятельной сборки дисплей светодиодный индик...
1 Отзывов
1 Заказов
198,55₽
Индикатор питания LM3914, 12 В, 3,7 в, индикатор уровня заряда лити...
0 Отзывов
0 Заказов
134,29₽
Индикатор питания LM3914, 12 В, 3,7 в, индикатор уровня заряда лити...
0 Отзывов
0 Заказов
218,54₽
Индикатор питания LM3914, 12 В, 3,7 в, индикатор уровня заряда лити...
0 Отзывов
0 Заказов
187,51₽
Комплекты для самостоятельной сборки LM3914, светодиодный индикатор...
0 Отзывов
0 Заказов
259,16₽
LM3914 синий 10-сегментный 3,7 в литиевый 12 В индикатор емкости ба...
0 Отзывов
0 Заказов
152,49₽
Индикатор питания LM3914, 12 В, 3,7 в, индикатор уровня заряда лити...
0 Отзывов
0 Заказов
119,24₽
LM3914 синий 10-сегментный 3,7 в литиевый 12 В индикатор емкости ба...
0 Отзывов
0 Заказов
199,80₽
Комплекты для самостоятельной сборки LM3914, светодиодный индикатор...
0 Отзывов
0 Заказов
198,67₽
Наборы сделай сам LM3914, 10-сегментный, 5 В, 12 В, емкость аккумул...
0 Отзывов
0 Заказов
243,37₽
Наборы для самостоятельной сборки LM3914, 10 сегментов, 5 В, 12 В, ...
0 Отзывов
0 Заказов
377,20₽

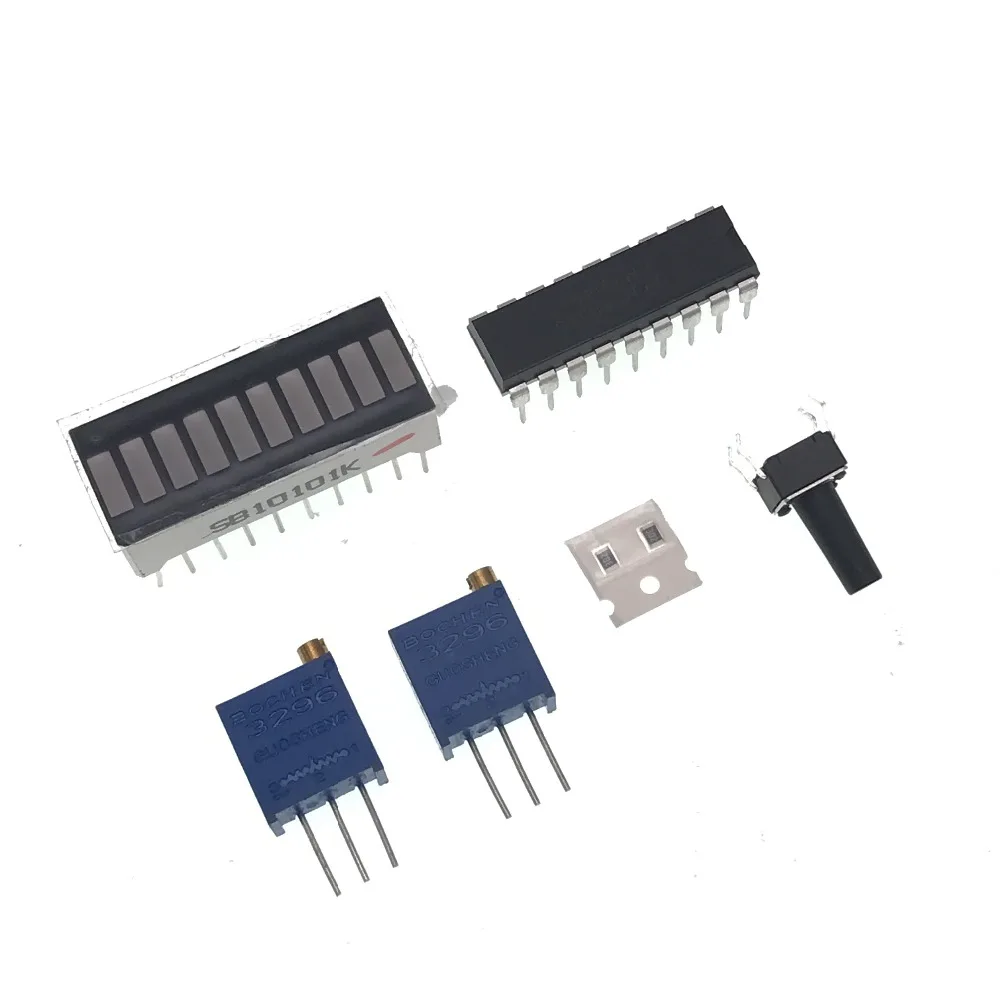

Это наборы для самостоятельной сборки, нужно, чтобы покупатель собрал их.
Мощность дисплей состоит в том, чтобы занять какое-то напряжение, выполнить моделирование, показана сегментов, как, например, 3,7 V литиевая батарея, низкое напряжение 3В, верхний предел 4,2 V, 4,2-3 = 1,2 V напряжение разница между нижний предел 1,2 V, это аккумулятор аналоговые Мощность вверх
LM3914 может точно обнаруживать аналоговое напряжение и светодиодный дисплей 10, светодиодный дисплей в точечном режиме горит 10 или индивидуально освещенный светодиодный узор в полоску
Описание дисплея: Отображение напряжения батареи между нижним пределом 10 файлов показывает, что каждый светильник s 10% заряда дисплея s, от имени 10 светильник s заряда дисплея 0% -100% диапазона; вы также можете изменить дисплей на один светильник, это дисплей ed только светильник, больше мощности, один светильник 4 мА, Все яркие 42ма.
Параметр:
Мощность: бар дисплей полная яркость 42ма, одиночный светильник показывает 4ма
Диапазон измерений: батарея внутри общего 2,4-20v
Цвет: красный, зеленый, синий, отправляется случайным образом
Дисплей: мульти-светильник бар Дисплей или какой-либо один светильник точка Дисплей

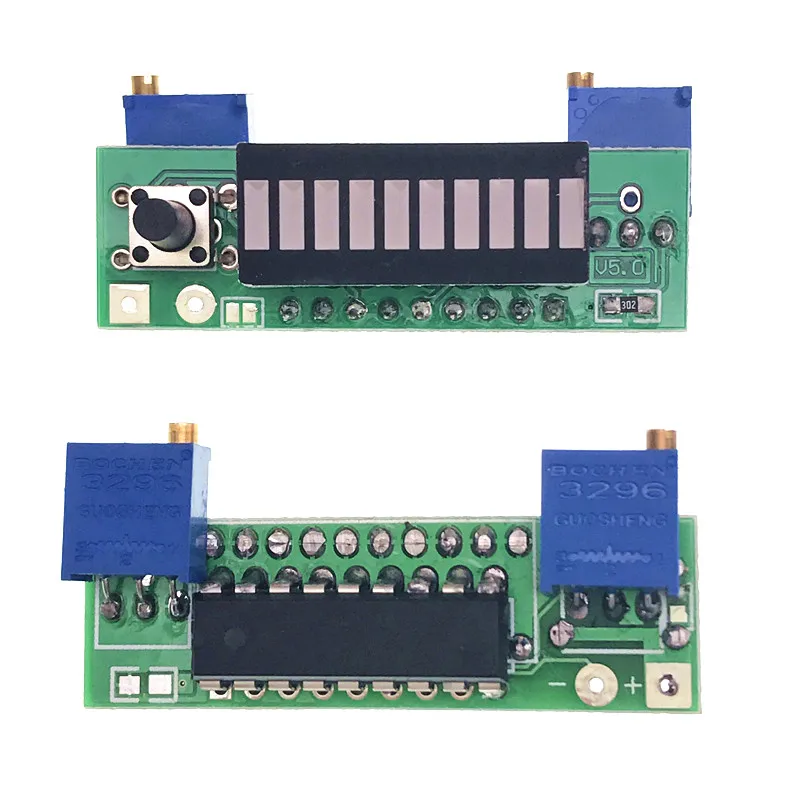

Размер платы pcb: 45*14 мм
Подходит для литиевых батарей, свинцово-кислотных батарей и других батарей питания должны быть отображены
Мощность Регулируемый Диапазон отображения батареи кривая разряда научно-установка, прямая поддержка: одиночный литий-1S (4,2 V) ~ 4S (16,8 V), свинцово-кислотный 6V ~ 12V, никель-металл-гидридного 3,6 V ~ 18В, никель-кадмиевые аккумуляторы 3,6 V ~ 18V
Различные настройки диапазона отображения батареи высокого и низкого напряжения:
1. Литиевая батарея:
После завершения одного литиевая батарея разрядное напряжение 3В, при достижении уровня полной зарядки станет гореть 4,2 V;
1S Соответствует 3V (Первый светильник) до 4,2 V (десятая светильник s);
2S соответствует 6V (Первый светильник) 8,4 V (десятый светильник s);
3S соответствует 9V (Первый светильник) до 12,6 V (десятая светильник s);
4S соответствует 12 В (Первый светильник) 16,8 в (десятый светильник s);
Другие серии напряжения и так далее.
2. Свинцово-кислотные батареи
6 в или 12 В свинцово-кислотная батарея обычно:
6V соответствует 4,8 V (первый красный светильник) до 6,75 V (десятая светильник s);
12V соответствует 9,6 V (первый красный светильник) до 13,5 V (десятая светильник s);
Модуль в соответствии с вышеприведенным стандартным диапазоном разрядки батареи может точно отражать аккумулятор, чтобы пользователи могли легко наблюдать состояние батареи.
Регулировка следующих методов:
Необходимое оборудование: Регулируемый источник питания, точность решений панели дисплея. Часы слово отвертка.
Чехол в один 3,7 V литиевая батарея, 3V меньше низкого уровня мощности, 4,2 V на полную мощность класса high-end.
1, регулируемого источника питания напряжение до нужного напряжение дисплея высокой 4,2 v, подключиться к этой плате, на этот раз есть два результата: никто не производит яркий, одно-это яркий или светильник и многие другие. На этот раз медленная Регулировка пластины 503 (50k) потенциометра, пока светодиодный индикатор не загорится полностью. Несколько светильник не светится и не вращается против часовой стрелки, когда светильник работает по часовой стрелке.
2, регулируемое напряжение питания до низкого конца желаемого 3 В. Регулировочная плата 502 (5K) потенциометр, чтобы просто светильник светодиодный, не светильник по часовой стрелке, несколько или все яркий светильник против часовой стрелки.
3, терпеливо повторяет первый шаг два. Обычно 2 раза настраивается на желаемый Диапазон отображения.
Режим отображения A / P: линейный/одиночный переключатель режима решетки лампы с полной яркостью, по умолчанию это линейная модель, плата отложила переключатель, даже с паяльниками может быть превращен в полный светильник линейного режима, нет сварки является точкой, как дисплей одиночный светильник
Примечание:
Чтобы настроить свое напряжение, в соответствии с методом регулировки заказа, чтобы подчеркнуть высокое качество, затем Отрегулируйте низкий конец. Красный, затем положительный, затем отрицательный черный, не должен быть изменен, этот модуль является максимальным предельным напряжением постоянного тока 20 в, пожалуйста, используйте антистатическую сварку или паяльную станцию для электрической тепловой сварки.
1 x LM3914 10 сегмент 5V 12V емкость аккумулятора уровень мощности Светодиодный
