Модуль индикатора емкости литиевых аккумуляторов LM3914, 10 сегментов, 3,7 в, 12 В, светодиодный дисплей, электронные наборы сделай сам

Модуль индикатора емкости литиевых аккумуляторов LM3914, 10 сегментов, 3,7 в, 12 В, светодиодный дисплей, электронные наборы сделай сам

Name: 🛍 Модуль индикатора емкости литиевых аккумуляторов LM3914, 10 сегментов, 3,7 в, 12 В, светодиодный дисплей, электронные наборы сделай сам
Brand: Оптоэлектронные дисплеи
SKU: 32815940659
Price: 143.45 RUB
Availability: InStock
Rating: 5 (33 reviews)

15 Отзывов

32 Заказов

143,45₽

В наличии!

Перейти

SUNLEPHANT Official Store - Надежность 96.25%

Более 1373 подписчиков, дата открытия магазина 22.11.2015

Положительные оценки: 97% (715)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 96%

Последнее обновление: 06.06.2022

Индикатор питания LM3914, 12 В, 3,7 в, индикатор уровня заряда лити...

4 Отзывов

9 Заказов

156,75₽

Посмотреть

Последнее обновление: 04.02.2022

Наборы сделай сам LM3914, 10-сегментный, 5 В, 12 В, емкость аккумул...

0 Отзывов

1 Заказов

157,84₽

Посмотреть

Последнее обновление: 03.02.2022

Наборы сделай сам LM3914, 10-сегментный, 5 В, 12 В, емкость аккумул...

0 Отзывов

1 Заказов

285,59₽

Посмотреть

Последнее обновление: 25.03.2022

LM3914 наборы для самостоятельной сборки дисплей светодиодный индик...

1 Отзывов

1 Заказов

198,55₽

Посмотреть

Последнее обновление: 27.01.2022

Светодиодный индикатор питания LM3914, 1 шт., 12 В, 3,7 В

0 Отзывов

0 Заказов

191,31₽

Посмотреть

Последнее обновление: 03.02.2022

Наборы для самостоятельной сборки LM3914, 10 сегментов, 5 В, 12 В, ...

0 Отзывов

0 Заказов

377,20₽

Посмотреть

Последнее обновление: 12.04.2022

Наборы сделай сам LM3914, 10-сегментный, 5 В, 12 В, емкость аккумул...

0 Отзывов

0 Заказов

243,37₽

Посмотреть

Последнее обновление: 14.03.2022

Комплекты для самостоятельной сборки LM3914, светодиодный индикатор...

0 Отзывов

0 Заказов

198,67₽

Посмотреть

Последнее обновление: 25.03.2022

LM3914 синий 10-сегментный 3,7 в литиевый 12 В индикатор емкости ба...

0 Отзывов

0 Заказов

199,80₽

Посмотреть

Последнее обновление: 25.03.2022

Индикатор питания LM3914, 12 В, 3,7 в, индикатор уровня заряда лити...

0 Отзывов

0 Заказов

119,24₽

Посмотреть

Последнее обновление: 12.02.2022

LM3914 синий 10-сегментный 3,7 в литиевый 12 В индикатор емкости ба...

0 Отзывов

0 Заказов

152,49₽

Посмотреть

Последнее обновление: 26.01.2022

Комплекты для самостоятельной сборки LM3914, светодиодный индикатор...

0 Отзывов

0 Заказов

259,16₽

Посмотреть

Последнее обновление: 09.03.2022

Индикатор питания LM3914, 12 В, 3,7 в, индикатор уровня заряда лити...

0 Отзывов

0 Заказов

187,51₽

Посмотреть

Последнее обновление: 04.04.2022

Индикатор питания LM3914, 12 В, 3,7 в, индикатор уровня заряда лити...

0 Отзывов

0 Заказов

218,54₽

Посмотреть

Последнее обновление: 08.04.2022

Наборы сделай сам 5 шт.лот LM3914 10-сегментный 5 в 12 В аккумулято...

0 Отзывов

0 Заказов

2 016,35₽

Посмотреть

Последнее обновление: 01.04.2022

Индикатор питания LM3914, 12 В, 3,7 в, индикатор уровня заряда лити...

0 Отзывов

0 Заказов

134,29₽

Посмотреть

Последнее обновление: 02.05.2022

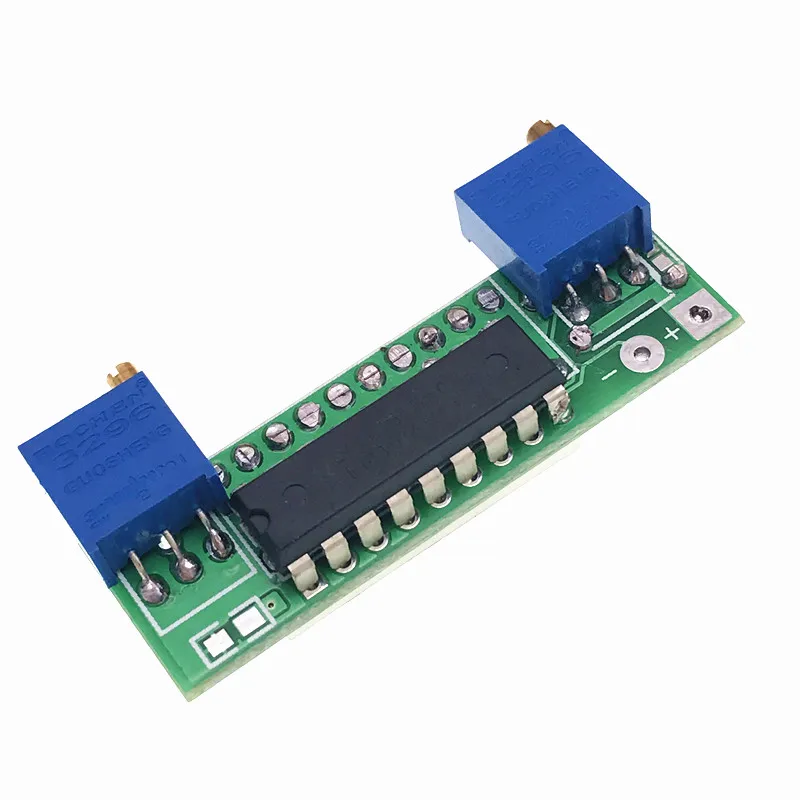

Это набор для самостоятельной сборки, собирается покупателем. Индикатор мощности отображает некоторое напряжение, выполняет моделирование, показывая процент сегментов, таких как литиевая батарея 3,7 в, принимает нижнее напряжение 3 в, верхний предел 4,2 в, 4,2-3 = 1,2 в, разница напряжения между нижним предельным значением 1,2 В-это Аналоговое питание аккумулятора LM3914 может точно определить аналоговое напряжение и 10 светодиодных дисплеев, светодиодный индикатор точечного режима дисплея горит 10 одними или индивидуально освещенными светодиодами в полоску Описание дисплея: Отображение напряжения батареи между нижним пределом 10 файлов показало, что представители каждого дисплея заряда s 10%, от имени 10 светильник s диапазон заряда дисплея 0% -100%; вы также можете изменить один светильник вой дисплей, отображается только светильник, больше мощности, мощность одного светильник 4 мА, Все яркие 42 мА.

Параметры:

Мощность: Полная яркость бара дисплея 42 мА, светильник показывает 4 мА Диапазон измерения: батарея внутри обычного 2,4-20 в Цвет: красный, зеленый, синий, случайный Дисплей: многосветильник вая полоса или одиночный световой точечный дисплей Размер печатной платы: 45*14 мм Подходит для литиевых, свинцово-кислотных и других аккумуляторов питания. Диапазон отображения мощности для кривой разряда аккумулятора научной настройки, прямая поддержка: одиночный литиевый 1S (4,2 в) ~ 4S (16,8 в), свинцово-кислотный 6 В ~ 12 В, niMH 3,6 В ~ 18 в, никель-кадмиевые батареи 3,6 В ~ 18 в

Разнообразие регулировки диапазона отображения высокого и низкого напряжения батареи:

1. Литиевая батарея:

После завершения работы над одной литиевой батареей напряжение разряда составляет 3 в, при полной зарядке 4,2 в;

1S Соответствует 3 в (первая лампочка) до 4,2 в (десятая светильник почка);

2S соответствует 6 в (первая лампочка) до 8,4 в (десятая светильник почка);

3S соответствует 9 В (первая лампочка) до 12,6 в (десятая светильник почка);

4S соответствуют 12 В (первая лампочка) до 16,8 в (десятая светильник почка);

Другие серии напряжения и так далее.

2. Свинцово-кислотные батареи

Свинцово-кислотная батарея 6 в или 12 В, как правило:

6 в соответствует 4,8 В (Первый светильник до 6,75 в (десятый светильник);

12 В соответствует 9,6 в (Первый светильник до 13,5 в (десятый светильник);

Модуль в соответствии с вышеуказанным стандартным дизайном диапазона разряда аккумулятора может точно отражать аккумулятор, чтобы пользователи могли легко следить за статусом аккумулятора.

Регулировка следующих методов:

Необходимое оборудование: Регулируемый источник питания, точность решений дисплея панели. Отвертка для часов.

Чехол в одном литиевом 3,7 В, 3 в меньше низкого уровня мощности, 4,2 в для полной мощности высокого класса.

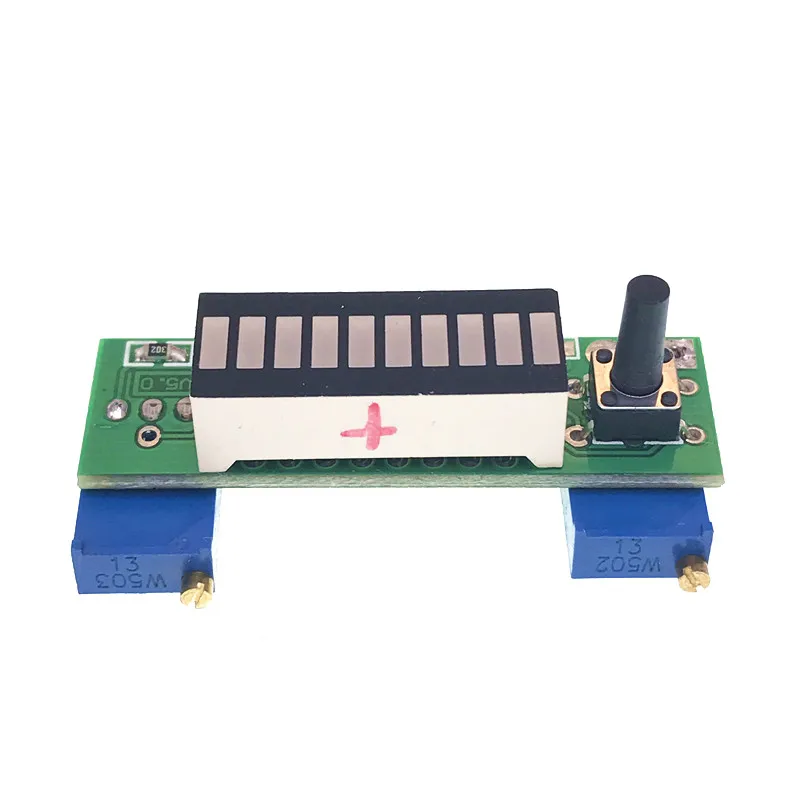

1. Регулируемое напряжение источника питания до желаемого напряжения дисплея высокой 4,2 в, Подключите эту плату, на этот раз есть два результата: один неяркий, один яркий или светильник ый несколько. На этот раз медленная Регулировка пластины 503 (50k) потенциометра, пока Светодиодная лента не загорится полностью. Несколько светильник к не светят или против часовой стрелки для регулировки, когда светильник по часовой стрелке.

2. Регулируемое напряжение источника питания до нижнего предела желаемого 3 В. Регулировочная плата 502 (5K) потенциометр светильник чь светодиодный, не светильник ется Регулировка по часовой стрелке, несколько или все ярсветильник против часовой стрелки.

3. Терпеливо повторяет первый шаг два. Обычно 2 раза для настройки до желаемого диапазона дисплея.

Режим отображения A / P: линейный/решетчатый переключатель режима полной яркости лампы, по умолчанию используется линейная модель, на плате отложена панель переключателя, даже с паяльными площадками можно превратить в Линейный режим полного освещения, без сварки это точка, как один светильник вой дисплей

Примечание:

Для регулировки их напряжения, в соответствии с методом регулировки заказа, чтобы подчеркнуть высокий уровень, затем Отрегулируйте низкий уровень. Красный, затем положительный, затем отрицательный черный, не должен быть отменен. Этот модуль представляет собой максимальное предельное напряжение постоянного тока 20 в. Используйте антистатическую сварочную или паяльную станцию для электросварки.

Содержимое упаковки 100% Новый бренд

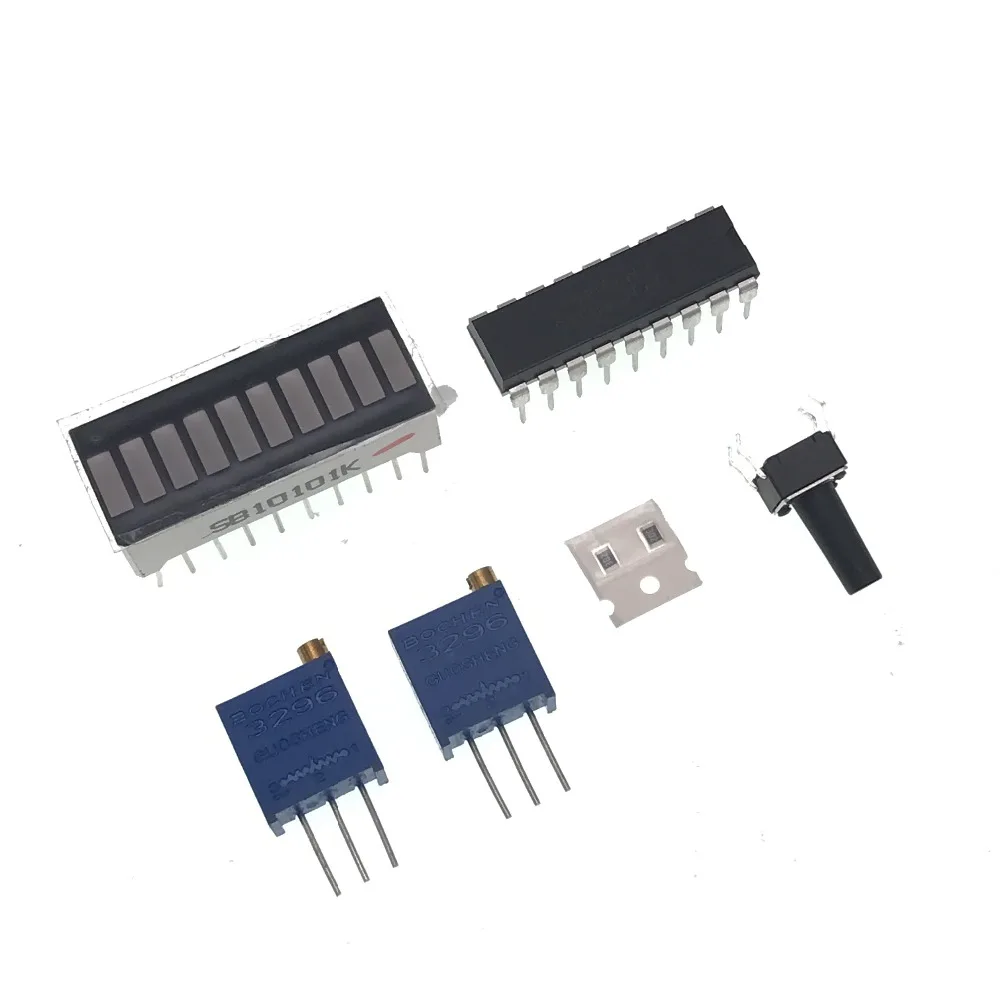

1 x LM3914 10 сегментный светодиодный уровень мощности батареи 5 в 12 В

Не знаю почитай дошит

Вес логистики
0.015
Каждая упаковка
1
Минимальная единица измерения
100000015
Название бренда
SUNLEPHANT
Номер модели
LM3914
Пиксели
5 мм
Применение
Комнатные

Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
3
Размер логистики - длина (см)
10
Размер логистики - ширина (см)
5
Функция дисплея
Графика
Цвет чипа кинескопа
Красный

Отзывы покупателей

V***v

Страна: RU Доставка: Cainiao Super Economy 21.10.2020

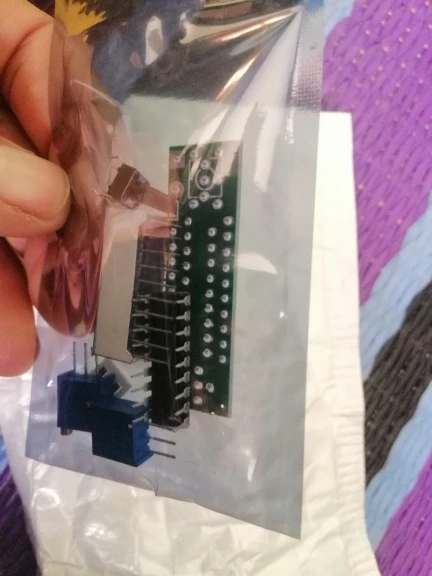

Набор для сборки индикатора уровня также может работать как индикатор напряжения батареи. Вещь полезная, нужная, осталось только найти время чтобы его собрать. Там всего работы на сборку 20 минут... 2... 3... 6 часов.
