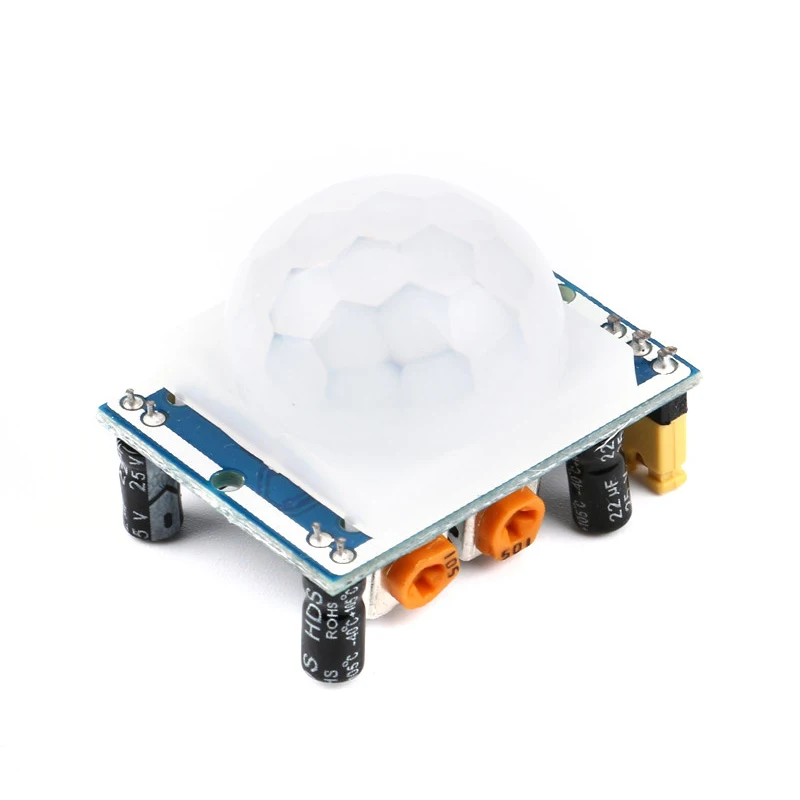

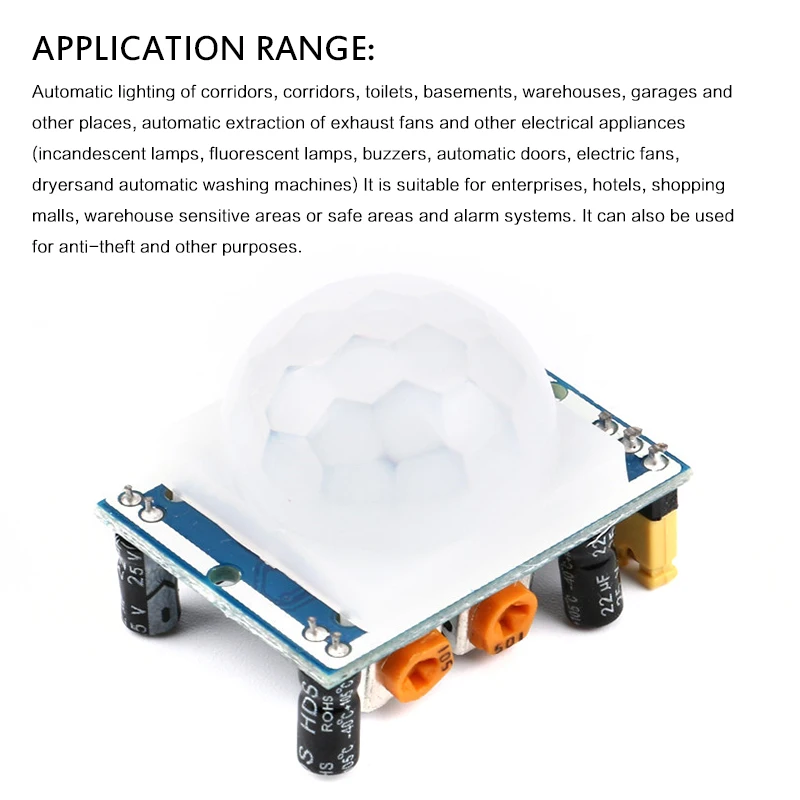

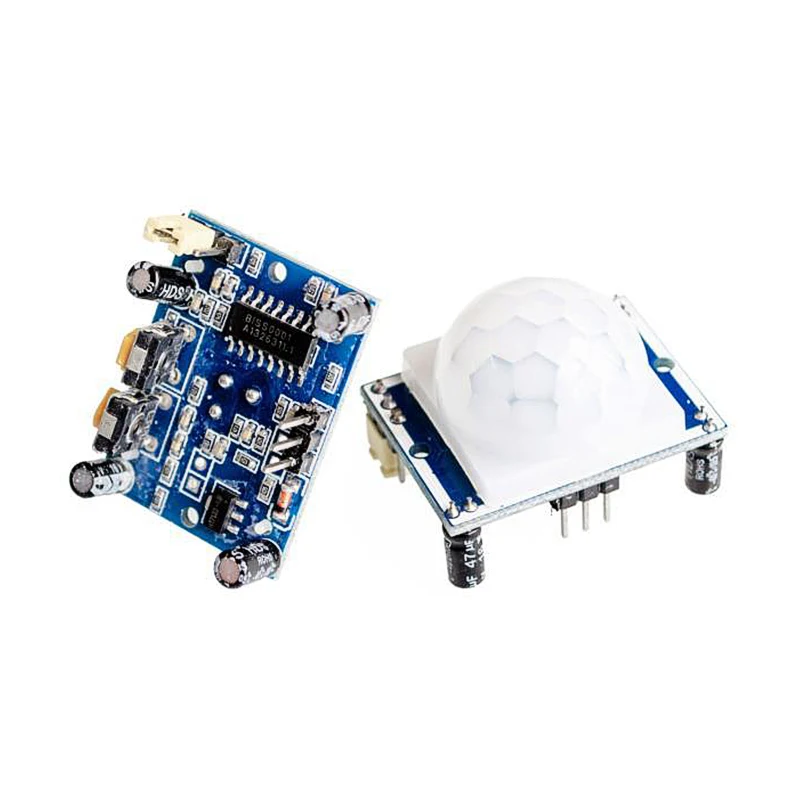

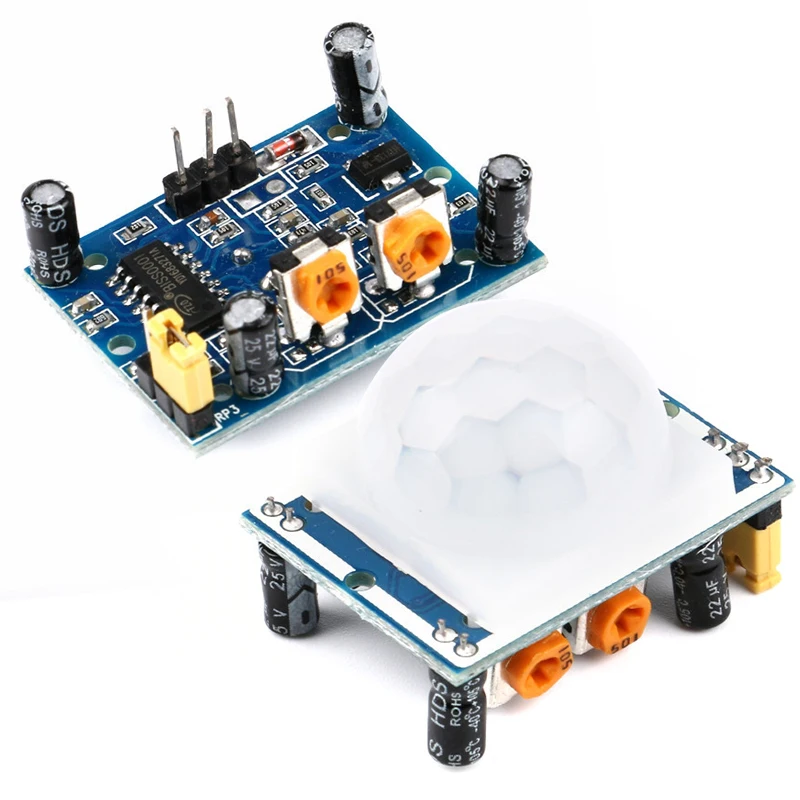

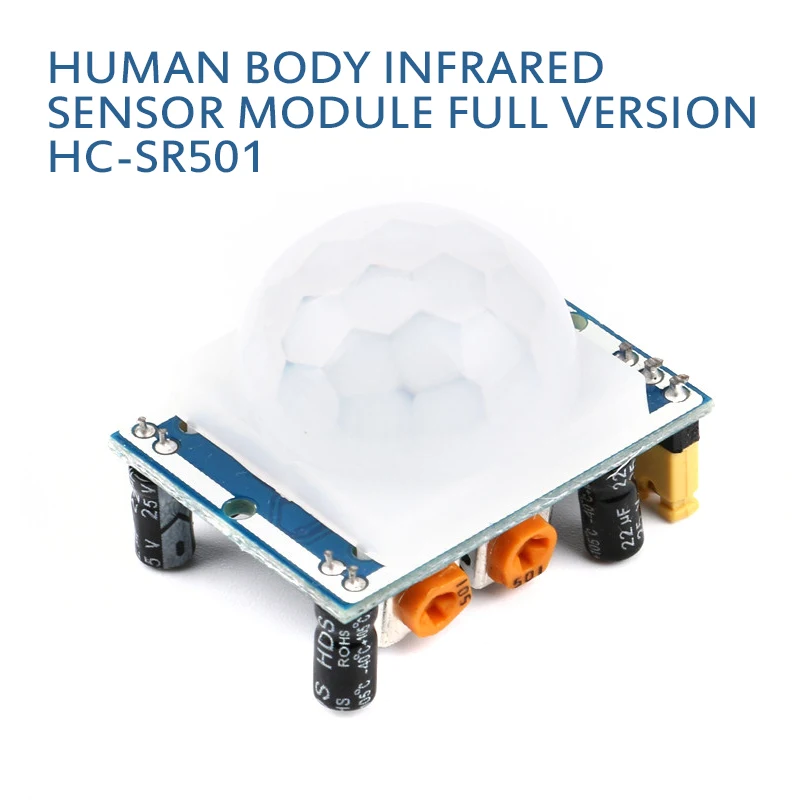

HC-SR501 модуль датчика тела, регулируемый ИК-пироэлектрический инфракрасный датчик движения PIR, детектор, модуль датчика человека для Arduino

Описание:

1. Автоматическая индукция: когда кто-то входит в диапазон входного сигнала, люди оставляют диапазон датчика автоматической задержки от высокого. Низкий выход

2. Фоточувствительное управление (опционально): модуль предназначен для определения местоположения, вы можете установить светочувствительный контроль, дневной свет или светильник. Функции фоточувствительного управления не установлены на фабрике. При необходимости приобретайте отдельно фоторезистор самостоятельно

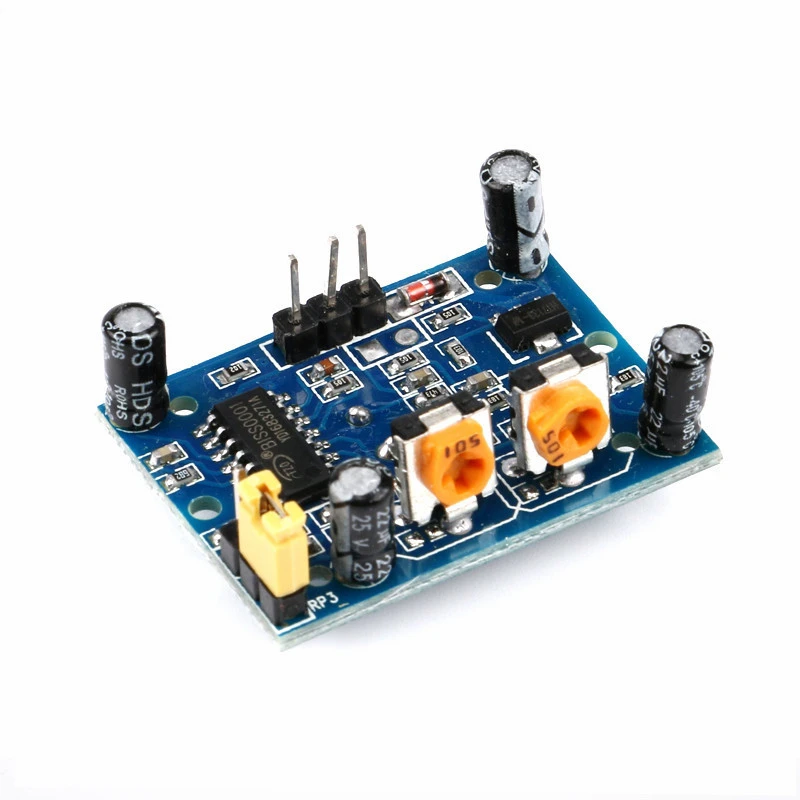

3. Два режима запуска: L не может быть повторен, H может быть повторен. Выбор перемычки, по умолчанию H

A. Не повторяет режим пускового механизма: выход датчика высокий, время задержки прошло, выход автоматически от высокого до низкого.

B. Повторяющийся режим запуска: выход датчика высокий, период задержки, если человеческая деятельность в пределах его диапазона чувствительности, выход всегда будет оставаться высоким до тех пор, пока люди не оставят только задержку, высокий уровень будет низким (модуль датчика обнаружен после каждой активности тела автоматический отложил период задержки, И последний раз действия в качестве исходной точки времени задержки)

4. Искусственное аппарата нарушитель блокад времени (по умолчанию: 0,2 секунд): сенсорный модуль в каждом выходного сигнала датчика (от высокой к низкой), после чего, созданную общими силами аппарата нарушитель блокад, В этот период датчик не получает никакого индукционного сигнала. Эта функция может быть выполнена как с интервалом (индуктивное выходное время и время блокировки), так и с интервалом, который может быть применен к продуктам обнаружения интервала; Эта функция может эффективно подавлять различные помехи, генерируемые в процессе переключения нагрузки

5. Широкий диапазон рабочего напряжения: напряжение по умолчанию от 5 В до 20 В постоянного тока

6. Микро-мощность: тихий ток 65 Микроампер, особенно подходит для электрических продуктов с питанием от батареи

7. Выход высокого сигнала: легко достичь стыковки с различными типами цепей

Инструкции по использованию:

1. Чувствительный модуль работает на время инициализации около одной минуты, в течение которой модуль будет выводить 0-3 раза интервал, одна минута после входа в режим ожидания

2. Следует избегать освещения и других источников помех поверхности прямого модуля объектива, чтобы избежать возникновения помех; используя окружающую среду как можно больше, чтобы избежать потока ветра, ветер вызовет датчик помех

3. Модуль зондирования использует двойной зонд, окно зонда прямоугольное, двойное (A $ B $) в длинном направлении на обоих концах, слева направо или справа налево, когда тело проходит по инфракрасной спектроскопии достигают двойного времени, разница в расстоянии, чем больше разница, Чем чувствительнее индукция, когда тело человека от передней части к зонду или сверху вниз или снизу к предыдущему направлению пришло двойное расстояние обнаружения менее инфракрасной спектроскопии, нет Значение разницы, датчик должен быть установлен до направления зонда двойного направления с человеческой деятельности как можно параллельно, чтобы гарантировать, что тело человека было передано зондом двойной индукционный датчик insensit

Характеристики:

Артикул: 2802164

Подробнее о продукте: модуль инфракрасного датчика человека

Состояние: новое

Характеристики продукта: зонд LHI778, высокая чувствительность

Технические параметры:

1. Рабочее напряжение: от 5 в до 20 В постоянного тока

2. Статическое энергопотребление: 65 микроампер

3. Уровень выходного сигнала: 3,3 V, с низким напряжением 0 В

4. Время задержки: регулируемая (0,3 секунд до 18 секунд)

5. Аппарата нарушитель блокад время: 0,2 секунд

6. Режим запуска: L не может быть повторен, H может быть повторен значение по умолчанию H

7. Диапазон срабатывания: угол конуса менее 120 градусов менее 7 метров

8. Рабочая температура: от-15 до + 70 градусов

9. Размеры печатной платы: 32*24 мм, расстояние отверстия винта 28 мм, диафрагма винта 2 мм размер сенсорного объектива: (диаметр): 23 мм (по умолчанию)

Посылка включает в себя:

1 x модуль инфракрасного датчика человека
