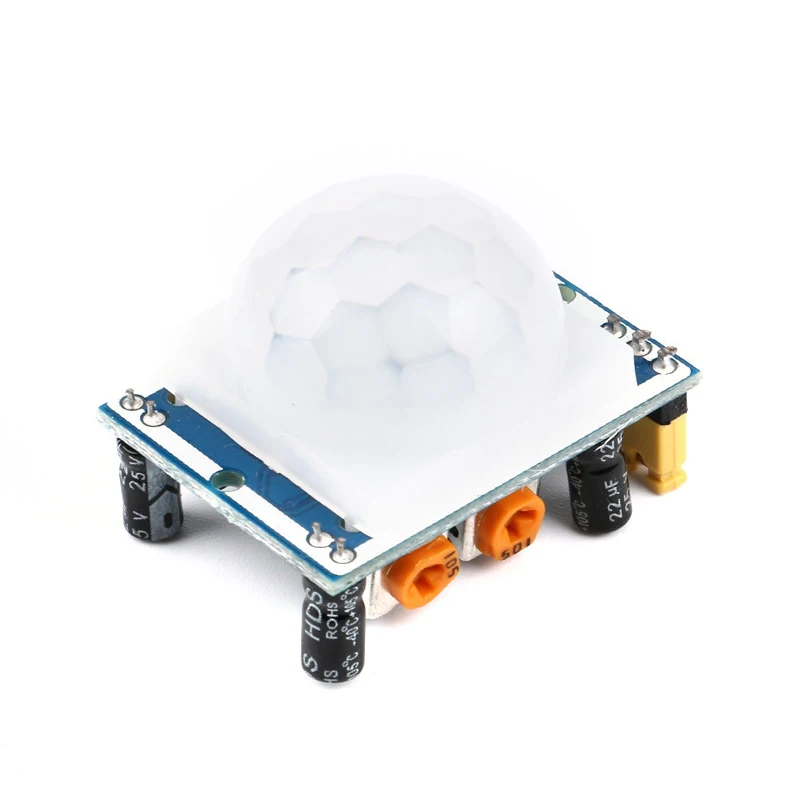

1 шт.лот HC-SR501 Регулируемый ИК-модуль датчика движения PIR для Arduino для Raspberry Pi наборы для умного дома

Описание:

1. Автоматическая индукция: когда кто-то входит в его диапазон чувствительности высокий, люди оставляют диапазон датчика автоматической задержкой высокой. Низкий выход

2. Светочувствительное управление (необязательно): модуль зарезервирован для расположения, вы можете установить светочувствительное управление, дневное или светильник вое измерение. Фоточувствительное Управление. Дополнительные функции не установлены на заводском фоторезисторе. При необходимости приобретайте отдельно фоторезистор Установите самостоятельно

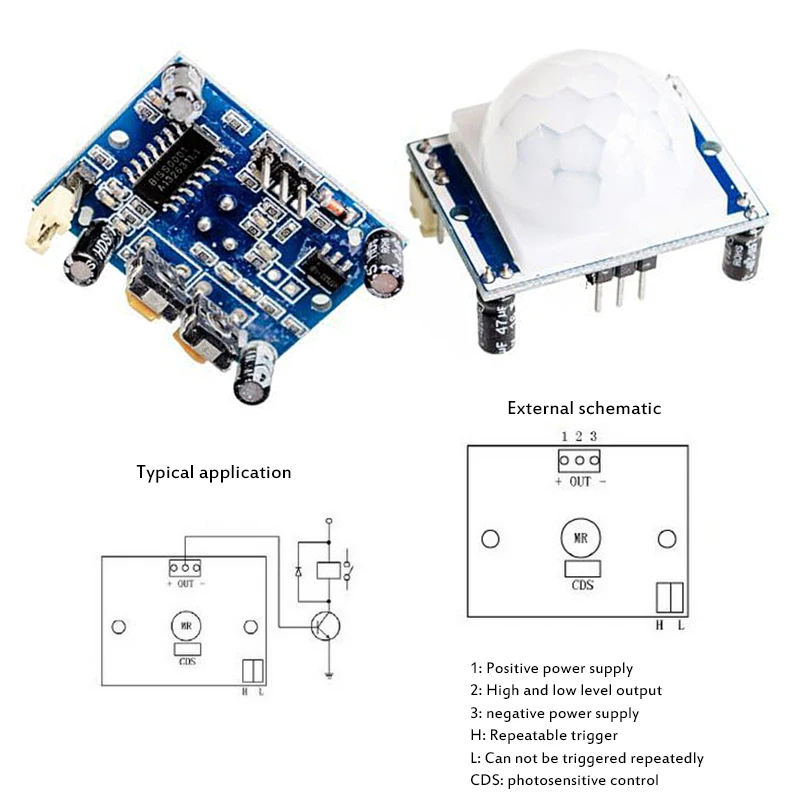

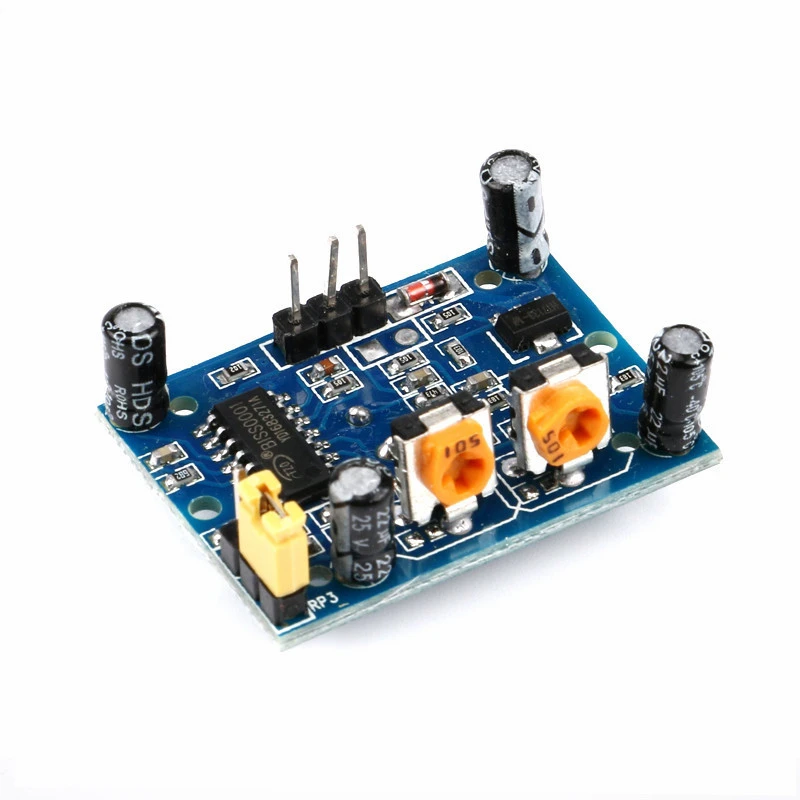

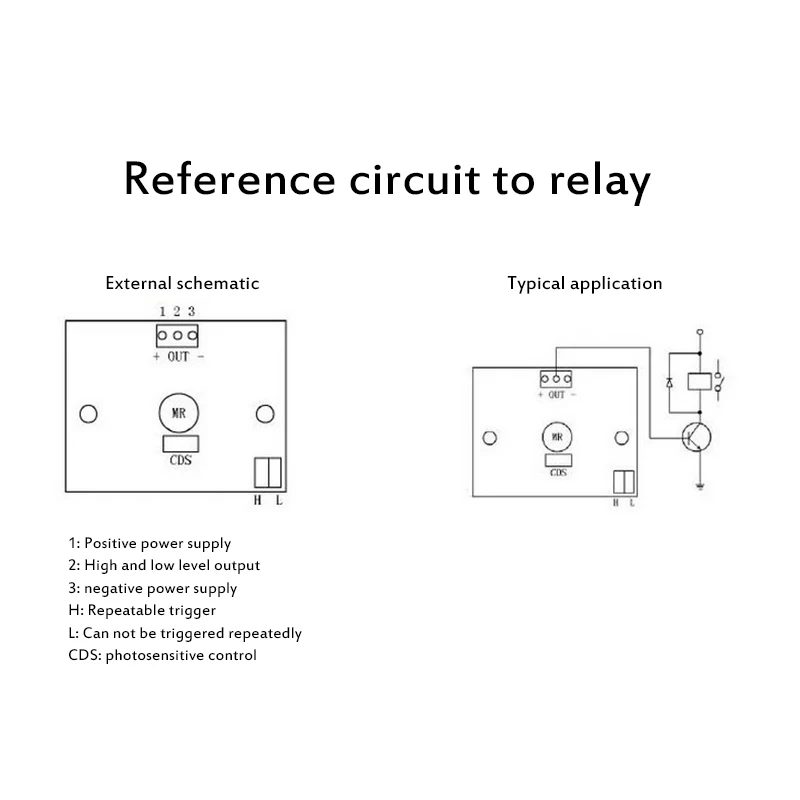

3. Два режима запуска: L не может повторяться, H может повторяться. Выбор перемычки, по умолчанию-H

A. Не повторяйте ТРИГГЕРНЫЙ РЕЖИМ: выходной сигнал датчика высокий, время задержки истекло, выход автоматически от высокого до низкого.

В. Режим повторного запуска: выходной датчик высокий, период задержки, если деятельность человека в пределах его зоны чувствительности, выход всегда будет оставаться высоким до тех пор, пока люди не уйдут, только задерживают низкий уровень (сенсорный модуль, обнаруженный после каждой активности организма, автоматически откладывает период задержки времени, И последний раз действия как отправная точка времени задержки)

4. Индуцированное время блокады (настройка по умолчанию: 0,2 секунд): Модуль распознавания на каждом выходе датчика (от высокой до низкой), после чего устанавливается блокада времени, В этот период времени датчик не принимает никакого индукционного сигнала. Эта функция может быть достигнута (индуктивное время выхода и время блокировки) интервал может быть применен к устройствам обнаружения интервала; Эта функция может эффективно подавить различные помехи, создаваемые в процессе переключения нагрузки

5. Широкий диапазон рабочего напряжения: напряжение по умолчанию DC5V до 20V

6. Микропитание: ток покоя 65 Микроампер, особенно подходит для электрических изделий на батарейках

7. Высокий Выходной сигнал: легко добиться стыковки с различными типами схем

Инструкция по применению:

1. Сенсорный модуль имеет время инициализации питания около одной минуты, в течение которого модуль выводит 0-3 раза больше интервала, через одну минуту после входа в режим ожидания

2. Следует избегать загораний и других источников помех близко расположенной поверхности модуля объектива, во избежание введения неисправности помехового сигнала; используя окружающую среду как можно больше, чтобы избежать потока ветра, ветер вызовет датчик помех

3. Сенсорный модуль использует двойной зонд, окно зонда прямоугольное, двойное (A $ B $) в длинном направлении на обоих концах, слева направо или справа налево, когда тело проходит инфракрасной спектроскопией, достигается Двойное время, разница в расстоянии, чем больше разница, Чем более Чувствительная индукция, когда человеческое тело спереди к зонду или сверху вниз или снизу в Предыдущее направление приходило двойное расстояние обнаружения меньше, чем инфракрасная спектроскопия, тем Разница значения, датчик должен быть установлен в направлении датчика двойного направления с активностью человека как можно параллельно, чтобы обеспечить, что человеческий организм прошел через датчик двойного индукционного датчика insensit

Характеристики:

Артикул-Nr.:2802164

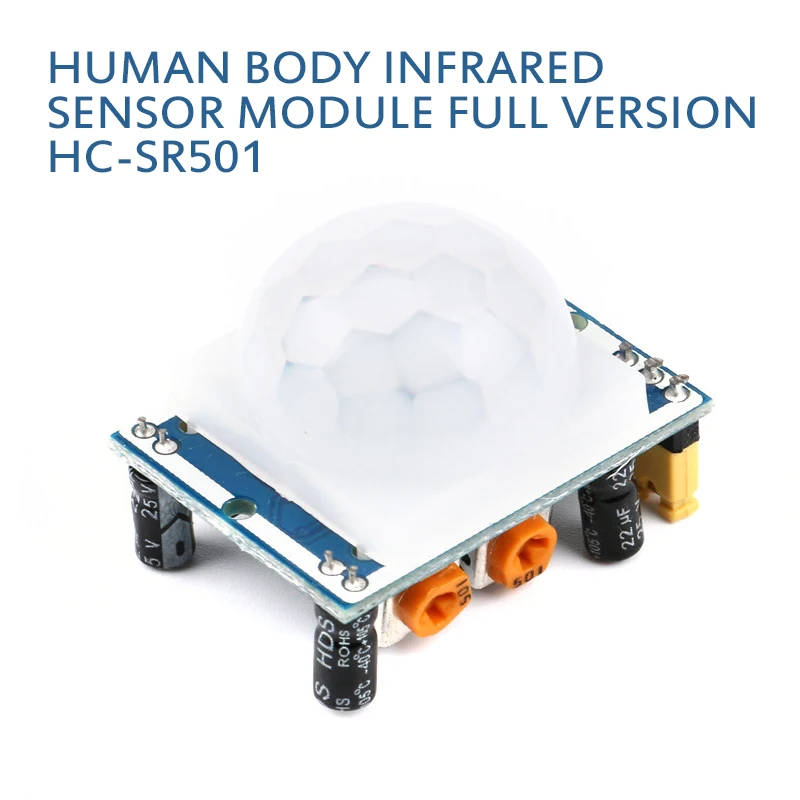

Подробнее о продукте: модуль инфракрасного датчика человека

Состояние: Новый

Характеристики продукта: зонд LHI778, высокая чувствительность

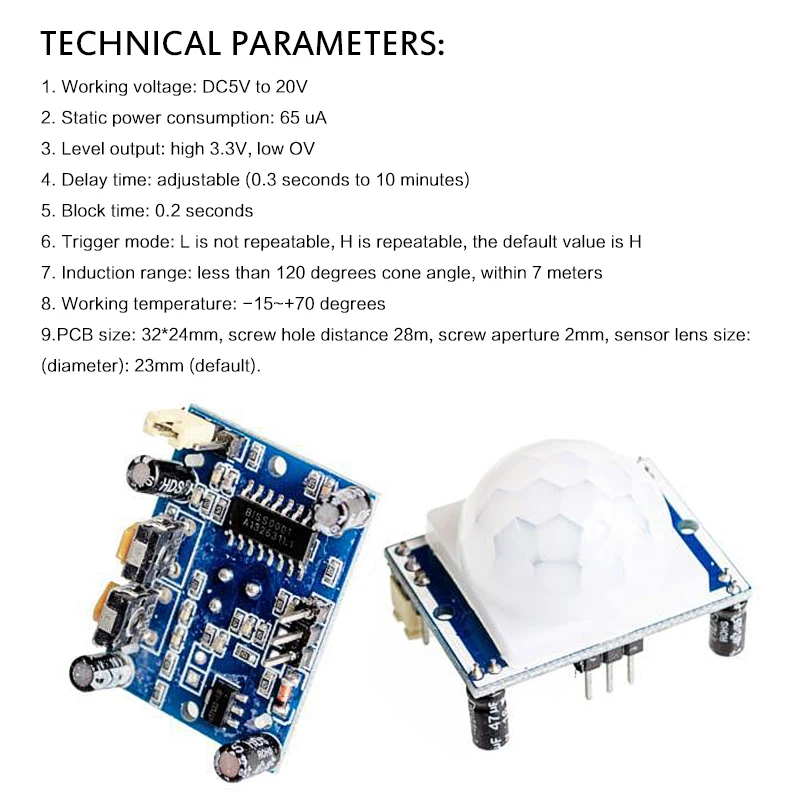

Технические параметры:

1. Рабочее напряжение: 5 в пост. Тока до 20 в

2. Статическое энергопотребление: 65 микроампер

3. Уровень выходного сигнала: 3,3 В, низкий 0 В

4. Время задержки: регулируется (от 0,3 секунд до 18 секунд)

5. Время блокировки: 0,2 секунд

6. Режим запуска: L нельзя повторить, H можно повторить значение по умолчанию H

7. Дальность срабатывания: менее 120 градусов угол конуса менее 7 метров

8. Рабочая температура: от-15 до + 70 градусов

9. Размеры печатной платы: 32*24 мм, расстояние отверстия под винт 28 мм, отверстие под винт 2 мм Размер объектива датчика: (диаметр): 23 мм (по умолчанию)

Посылка входит:

1 x модуль инфракрасного датчика человека
