Option1 детали для печатной платы (без медных труб, вентиляторов и т. д.)
Option2 детали для печатной платы + медная трубка
Option3 детали для печатной платы + Медный трубчатый вентилятор

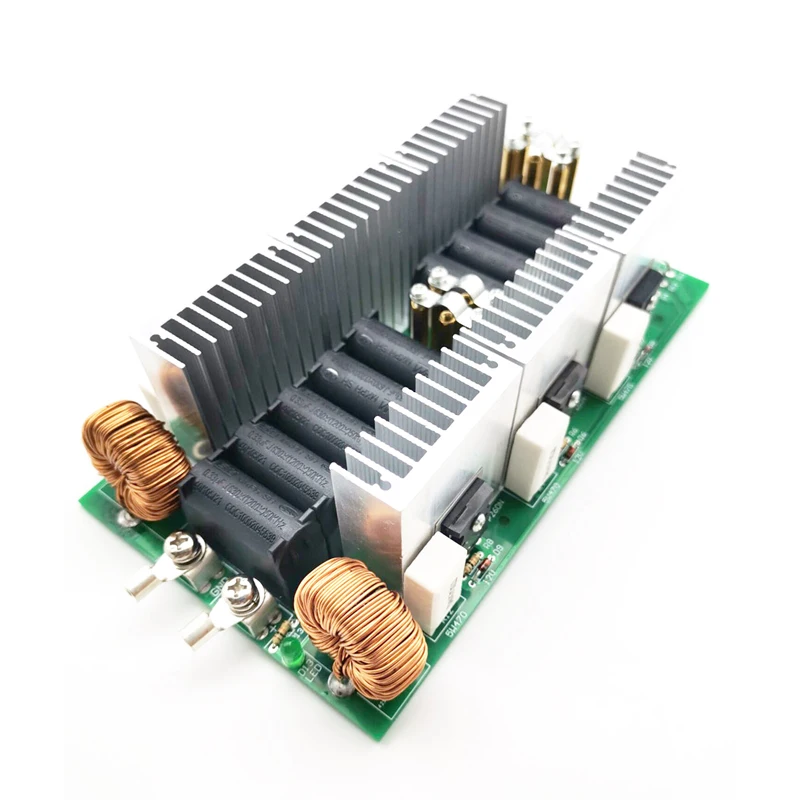

Эта индукционная нагревательная схема использует низковольтный источник питания постоянного тока 12-55 в с максимальным входным током 50 А и максимальной мощностью 3000 Вт. Он используется для DIY игроков для закалки, отжига и других термообработок для небольших частей,Его также можно использовать с графитовыми тиглями для плавки золота, серебра, меди, алюминия, свинца, олова и других металлов. Эта схема может непосредственно нагревать железо, углеродистую сталь, графит и другие материалы, содержащие магнитные материалы, но спиральная пружина не может нагревать его.Этот продукт не включает источник питания и должен быть приобретен отдельно. Рекомендуется купить Коммуникационный источник питания. Рекомендуемая модель Emerson R48-2900U или ZTE ZXD2400Huawei R4850S1Коммуникационный источник питания.
Схема размер: длина 18,8 см * ширина 10,7 см * высота 5,6 смВес готовой печатной платы (без нагревательной медной трубки): около 720 граммов.
Размер корпуса: 19,7*12,6*6,4 смВес медной трубки:Внутренний диаметр медной трубки: 40 мм.Витки медных труб:Напряжение12 В нагревательный эффект не рекомендуется, рекомендуется 24 В или выше, в противном случае скорость нагрева медленная24V. Используйте тигель для расплавления свинца и36 В для использования тигель для расплавления алюминия.48 В используется тигель для расплавления золота, серебра, меди

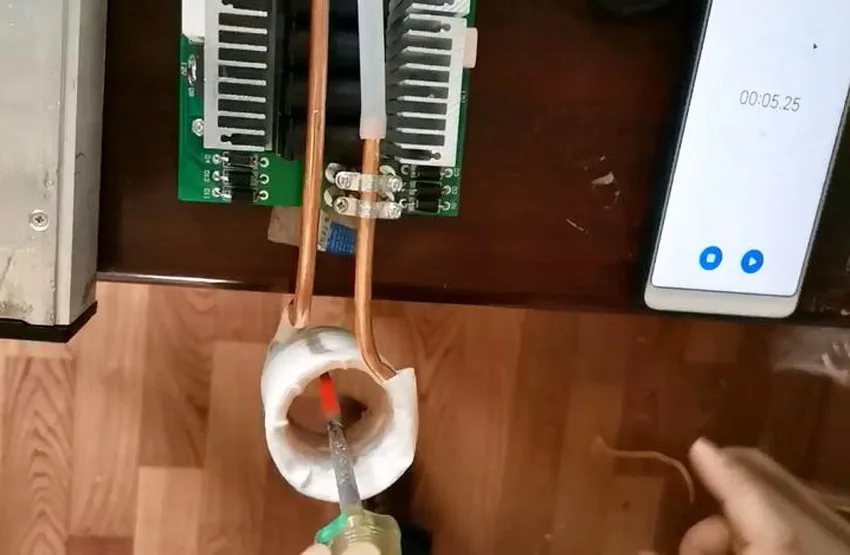

Используйте источник питания 48 в 50 А для нагрева отвертки диаметром 6 мм, чтобы сжечь красный цвет примерно за 5 секунд.

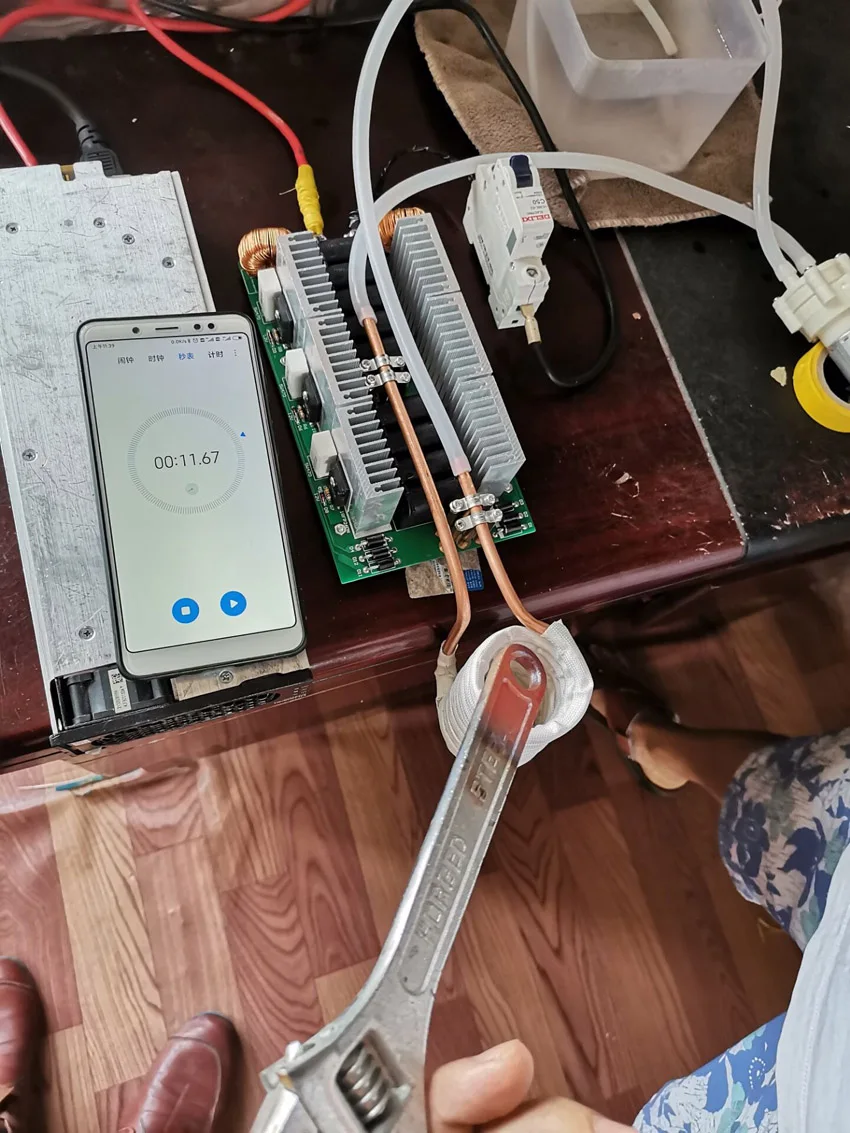

Тепла гаечный ключ ручка с шириной 2,3 см и толщиной 0,7 см, и он будет гореть красный примерно 11 секунд.

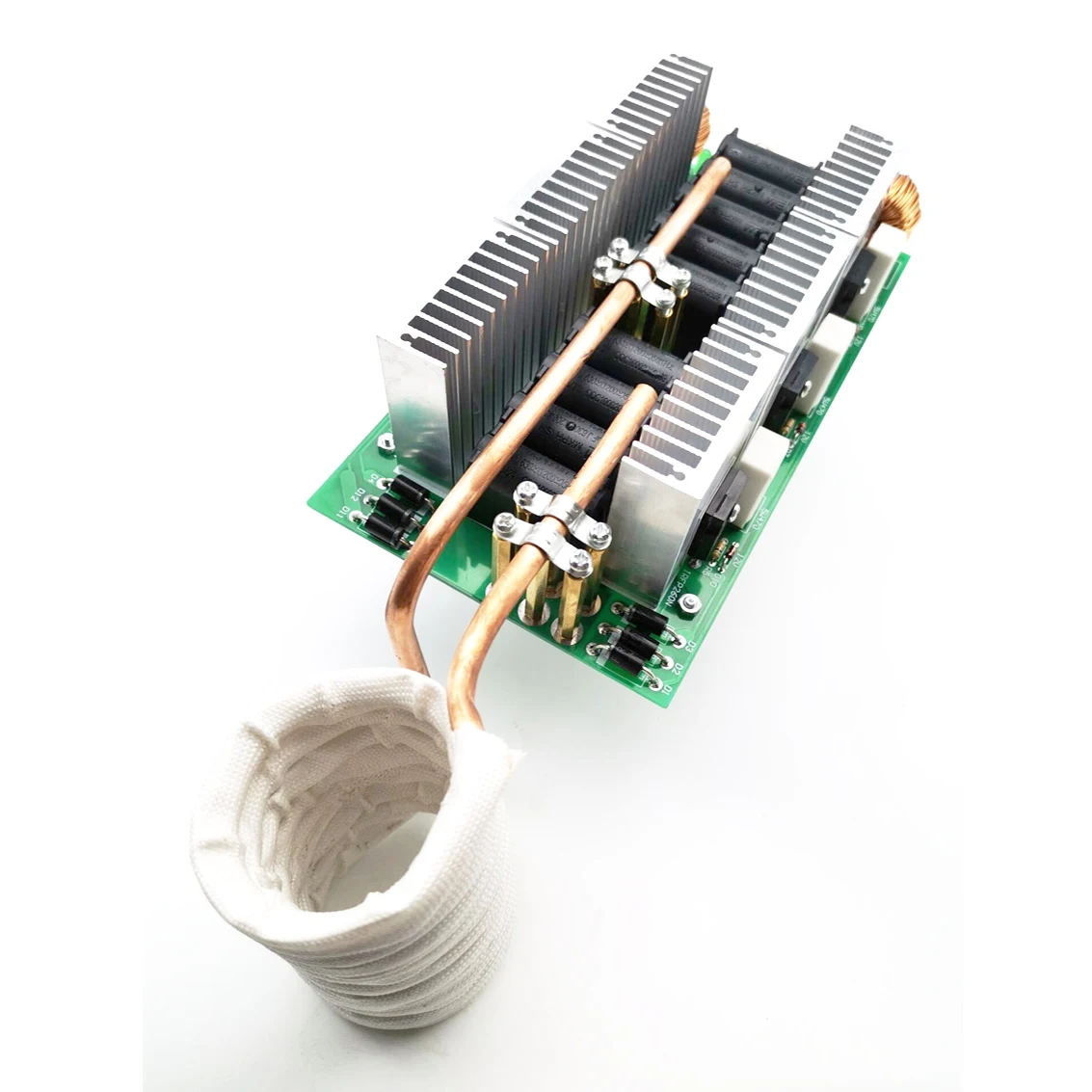

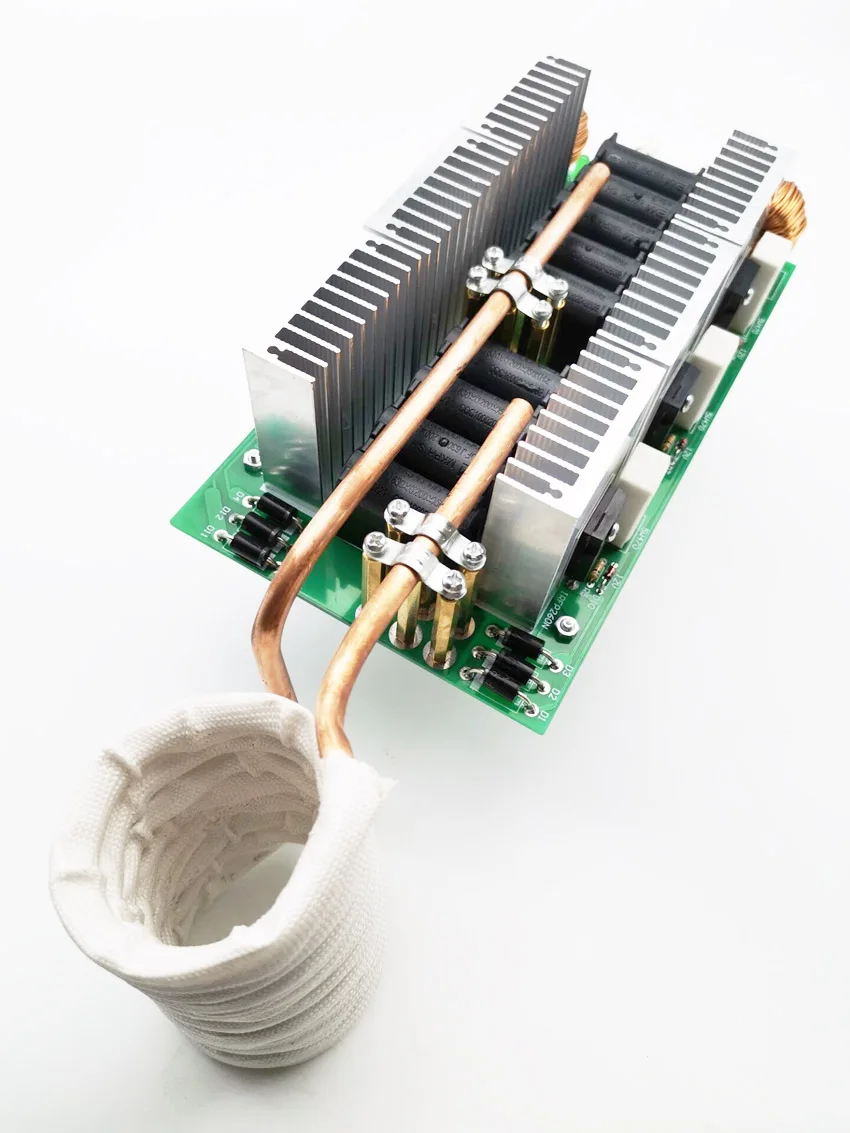

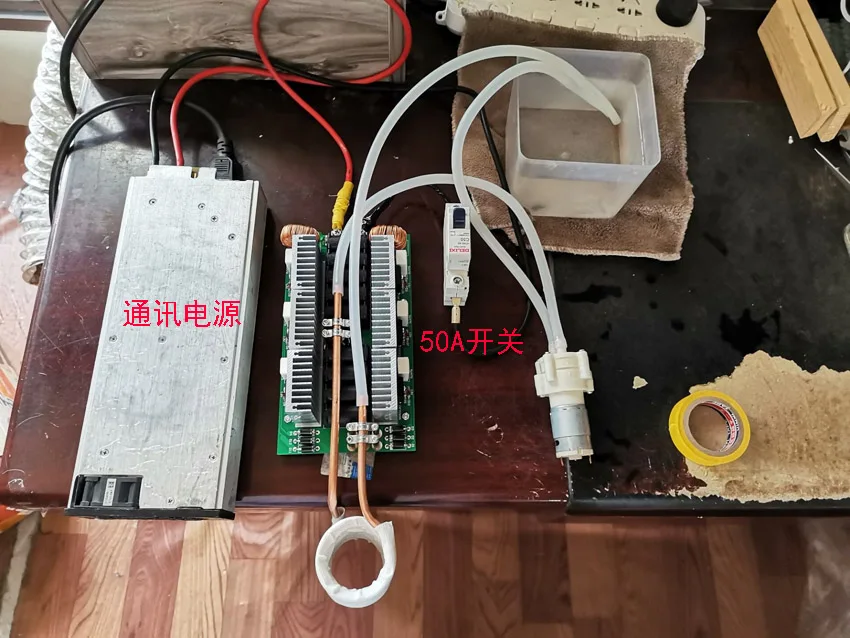

Готовая печатная плата + медная трубка:

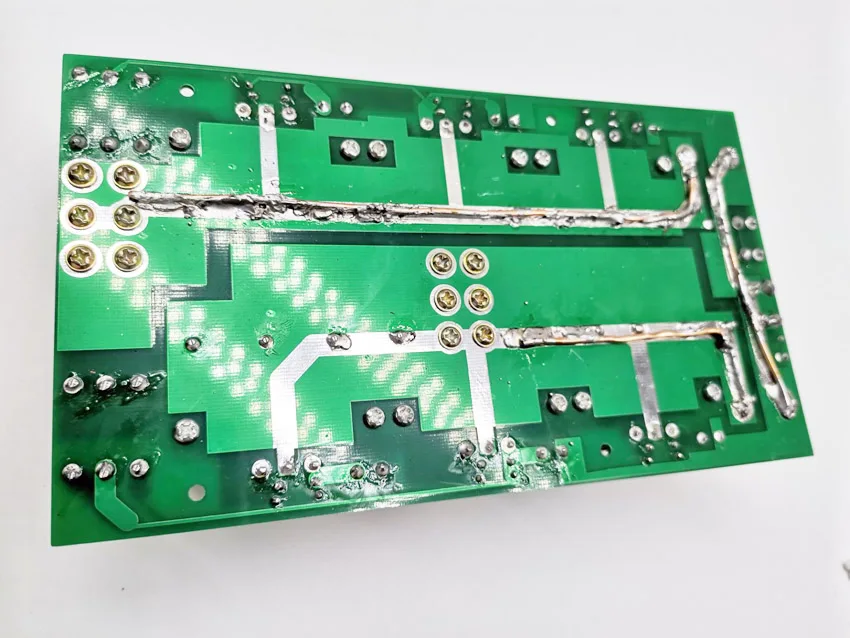

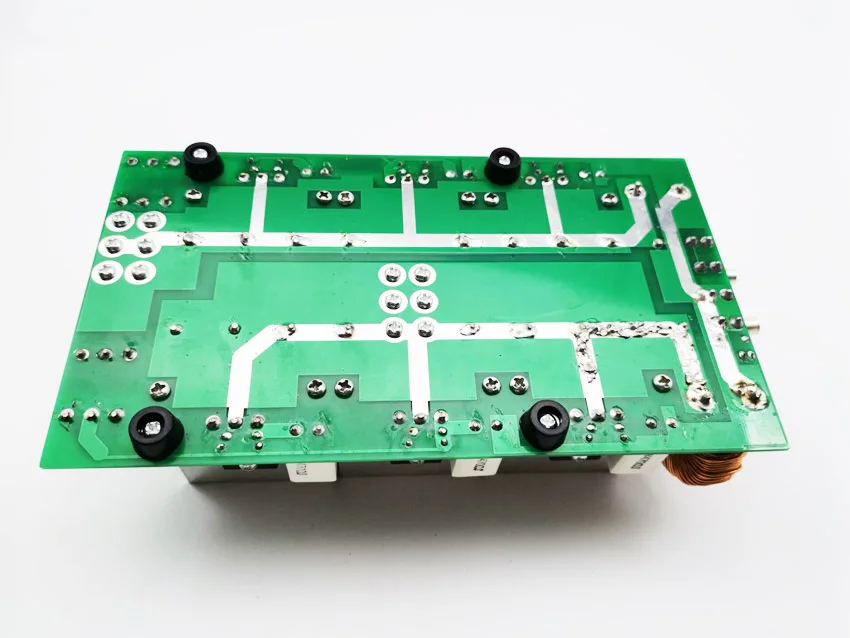

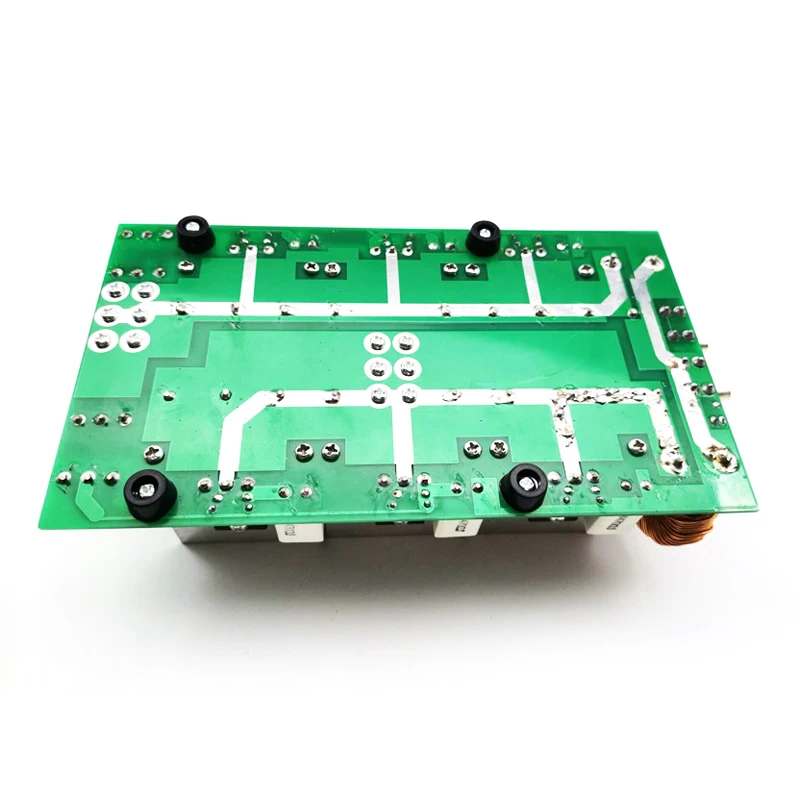

В местах с высоким током, проводка очень толстая, и окно открывается и Луженая. После пайки необходимо выложить олово или припаять толстый медный провод:
