6-трубчатая индукционная нагревательная машина ZVS, 3000 Вт, 50 А, модуль для закалки, набор "сделай сам"

Эта схема индукционного нагрева использует низковольтный источник питания постоянного тока 12-55 в с максимальным входным током 50 А и максимальной мощностью 3000 Вт. Используется для игроков «сделай сам» для закалки, отжига и других термообработки мелких деталей, иЕго также можно использовать с графитовыми тиглями для запаха золота, серебра, меди, алюминия, свинца, олова и других металлов. Эта схема может напрямую нагревать железо, углеродистую сталь, графит и другие материалы, содержащие магнитные материалы, но спиральная пружина не может нагревать его.Этот продукт не включает блок питания и приобретается отдельно. Рекомендуется купить блок питания для связи. Рекомендуемая модель Emerson R48-2900U или ZTE ZXD2400 https://www.aliexpress.com/item/4000411504911.html?spm=5261.ProductManageOnline.0.0.276f4edffbtEx4x4. Результат теста используетсяHuawei R4850S1Источник питания связи.

Размер печатной платы:Длина 18,8 см * ширина 10,7 см * высота 5,6 смВес готовой печатной платы (без нагревательной медной трубки): около 720 г.

Размер корпуса: 19,7*12,6*6,4 смВес медной трубки:Внутренний диаметр медной трубки: 40 мм.Обороты медной трубки:Напряжение12 В эффект нагреваНе рекомендуется, рекомендуется 24 В или выше, в противном случае скорость нагрева медленная24 В. Используйте тигель для плавления свинца и36 В для расплава алюминия с помощью тигля.Тигель 48 В для плавления золота, серебра, меди

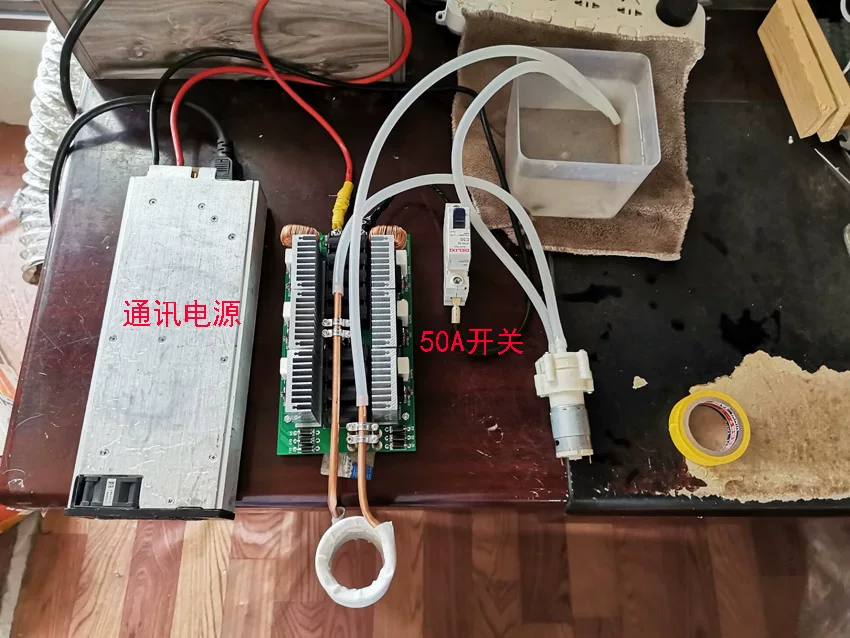

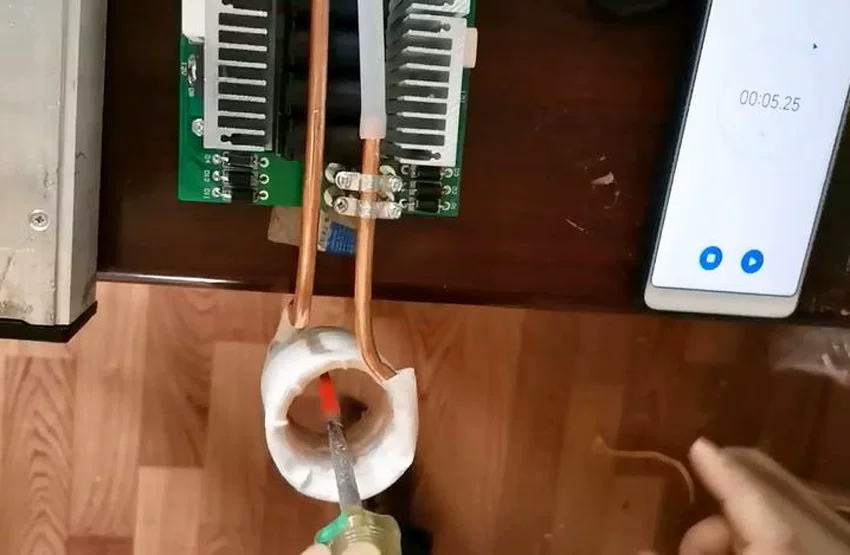

Используйте источник питания 48 В, 50 А, чтобы нагреть отвертку диаметром 6 мм, чтобы гореть красным примерно за 5 секунд.

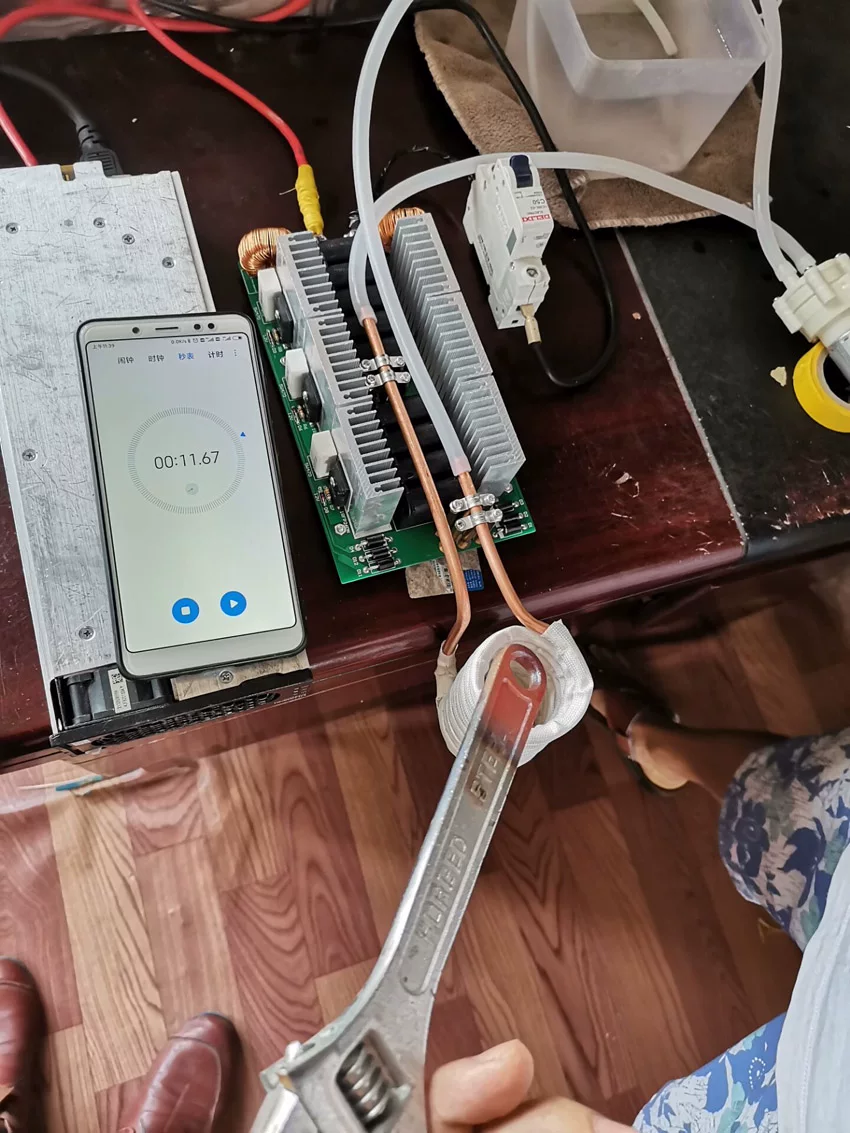

Нагрейте ручку гаечного ключа шириной 2,3 см и толщиной 0,7 см, и она сгорит красным примерно через 11 секунд.

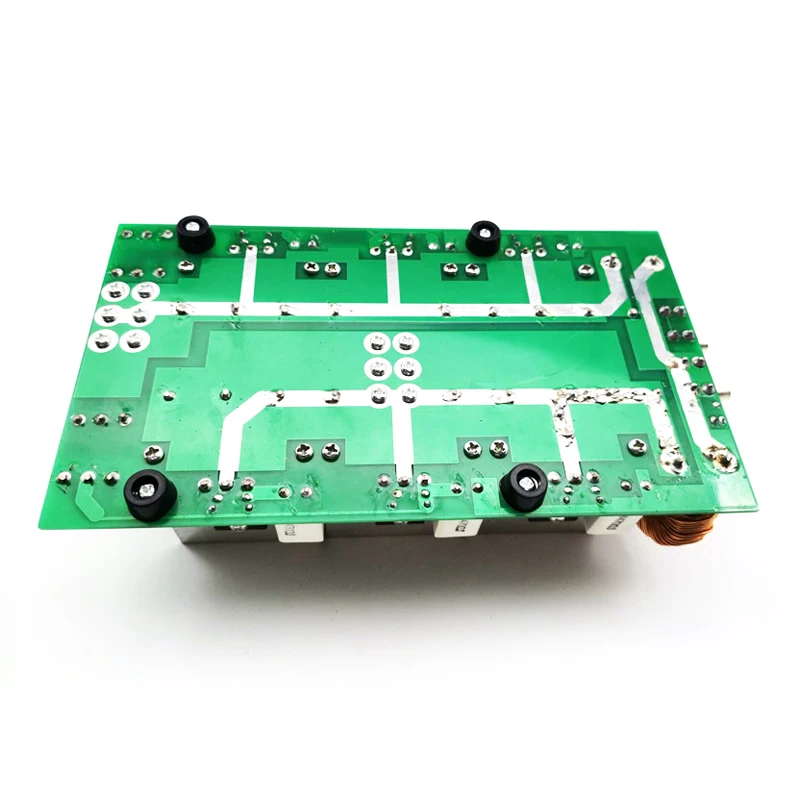

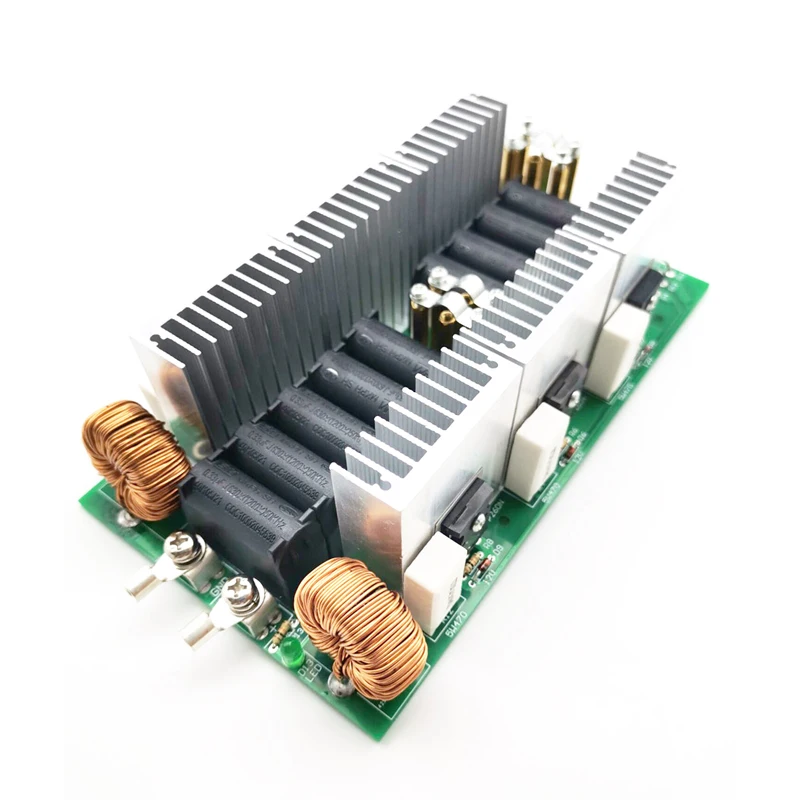

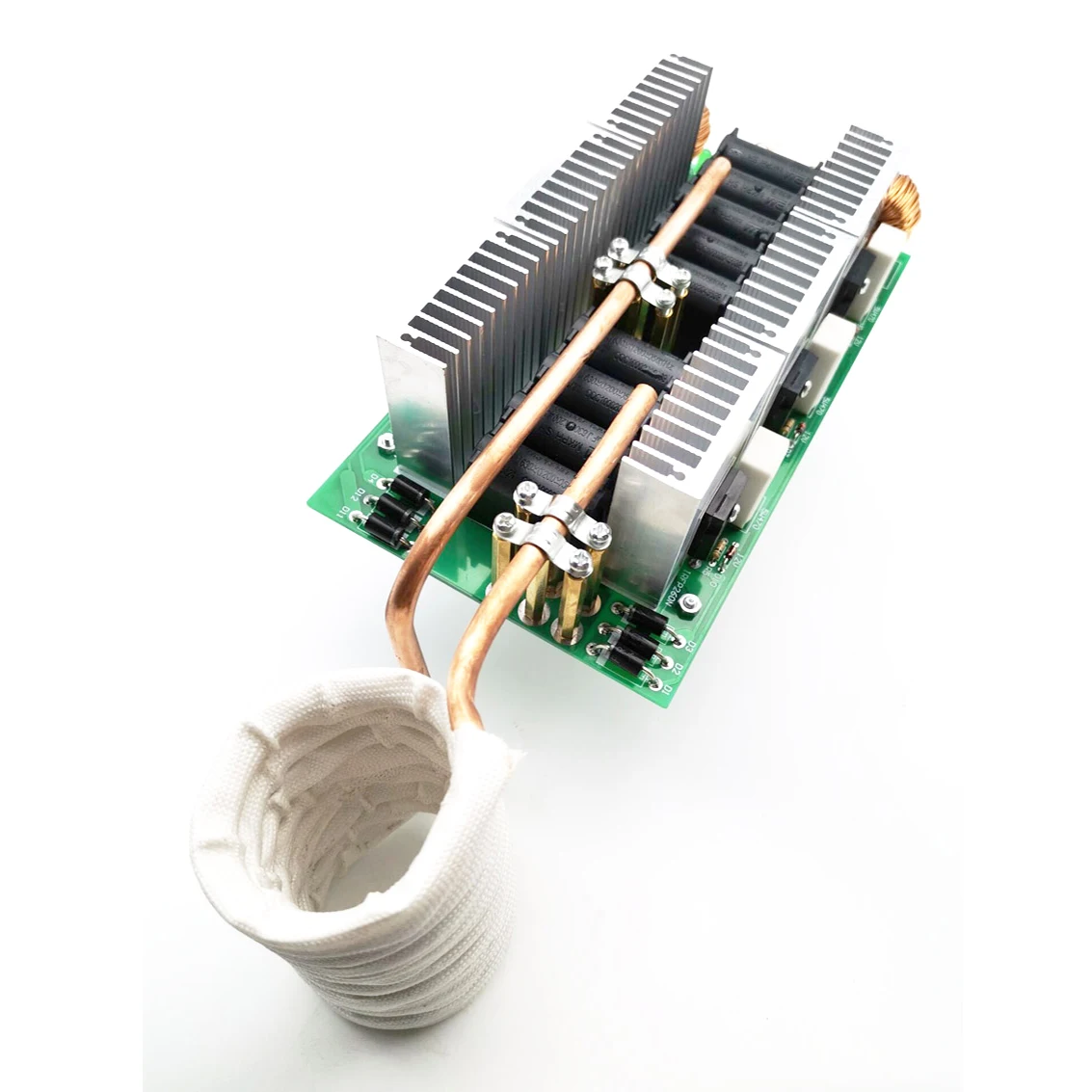

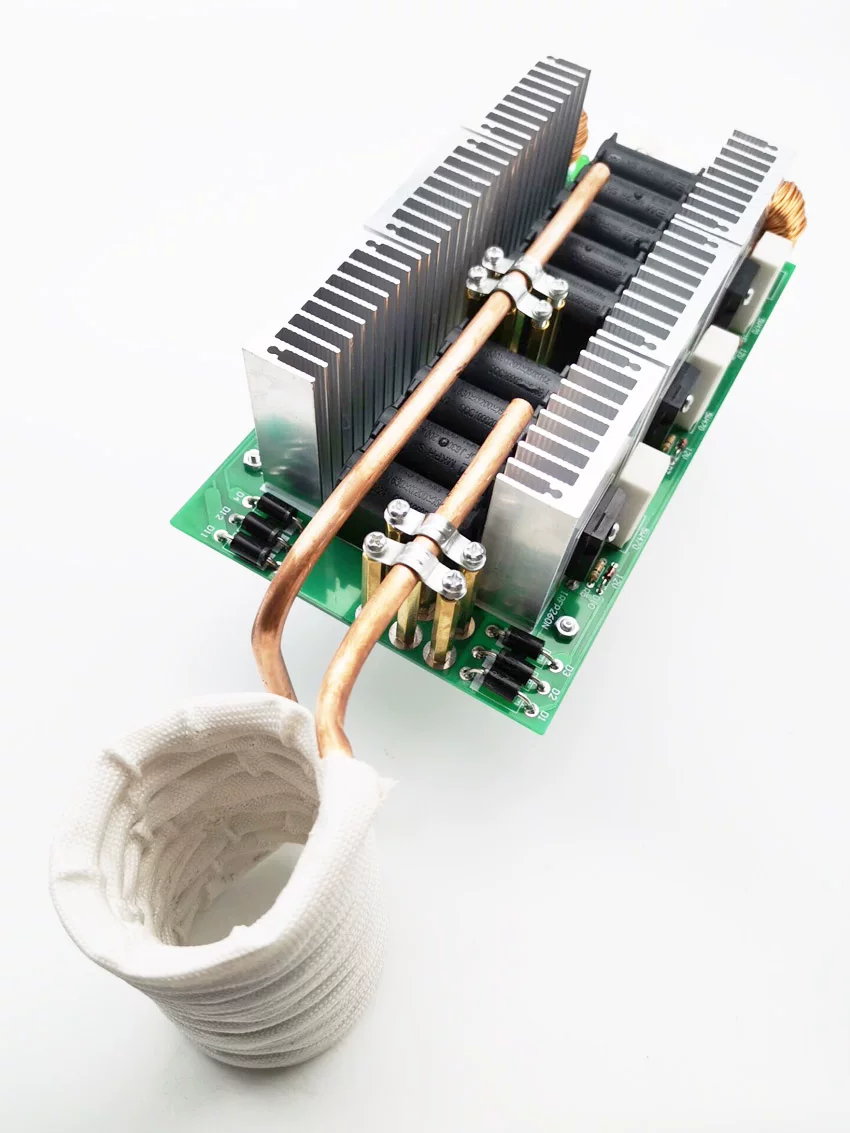

Готовая печатная плата + медная трубка:

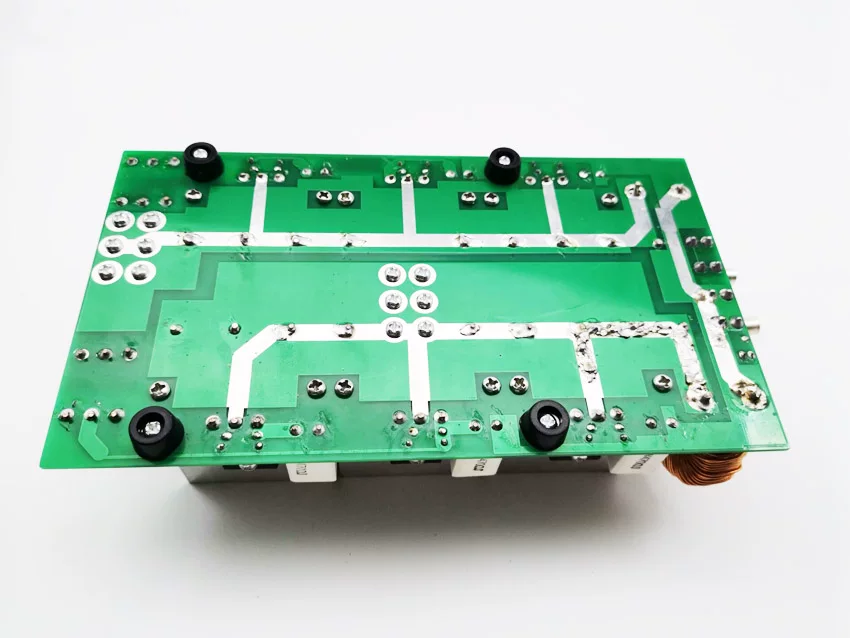

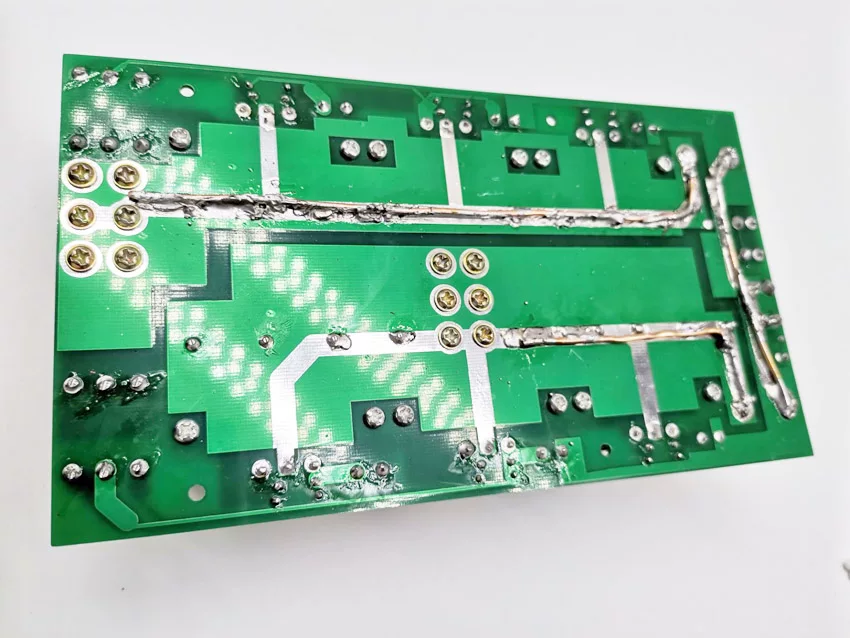

В местах с сильным током проводка очень толстая, окно открывается и лужится. После пайки вам нужно разложить олово или припаять толстую медную проволоку:
