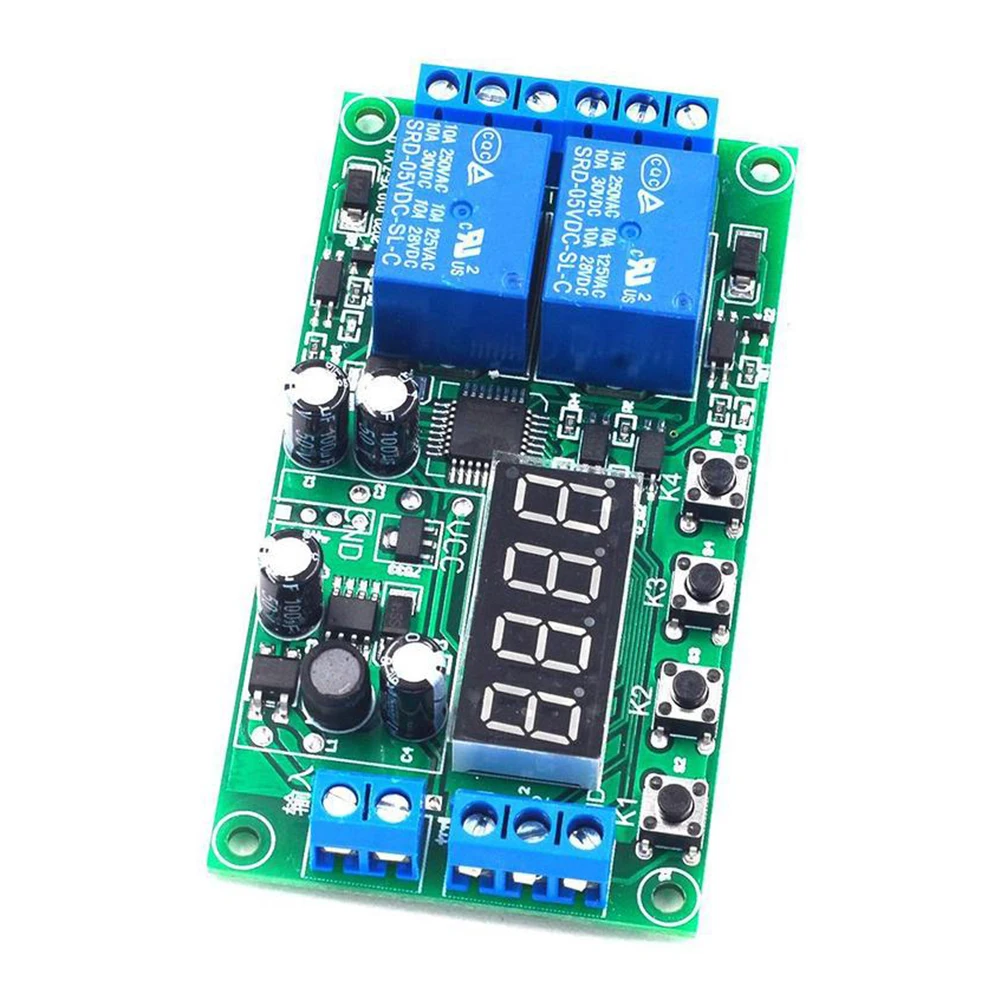

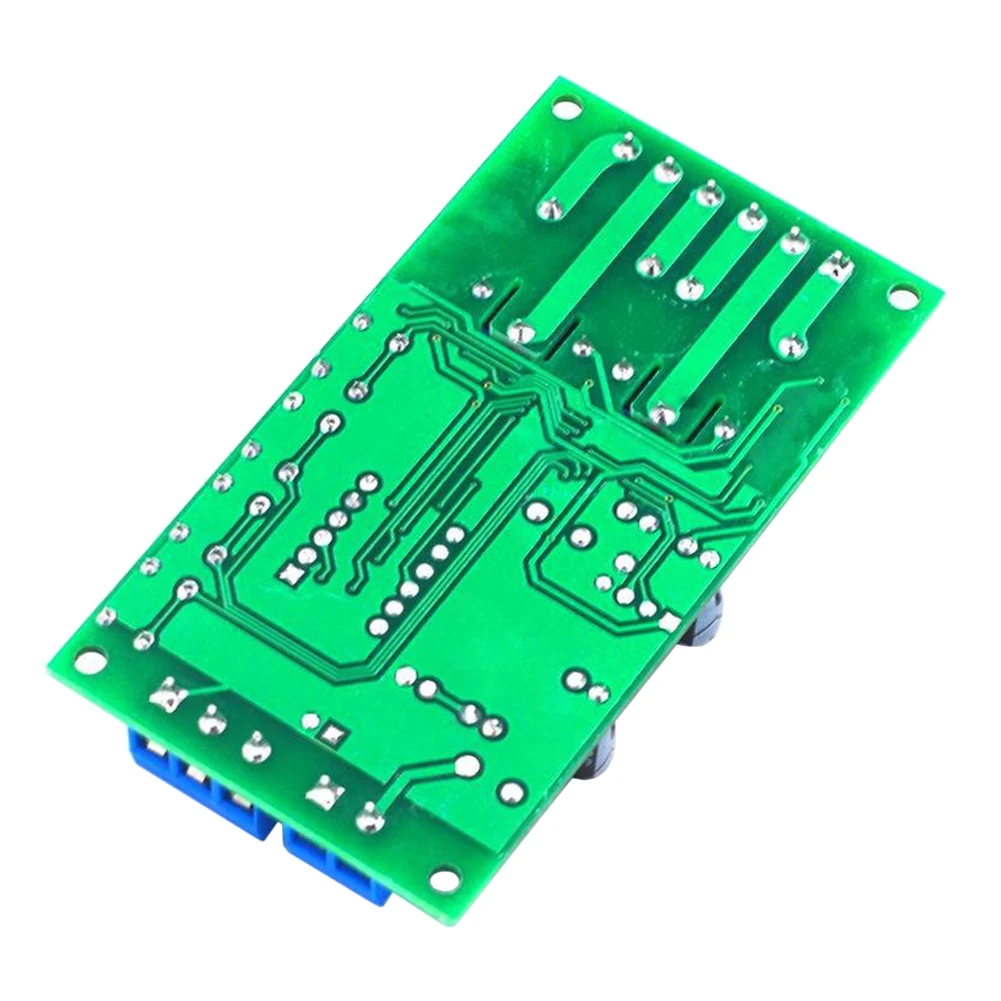

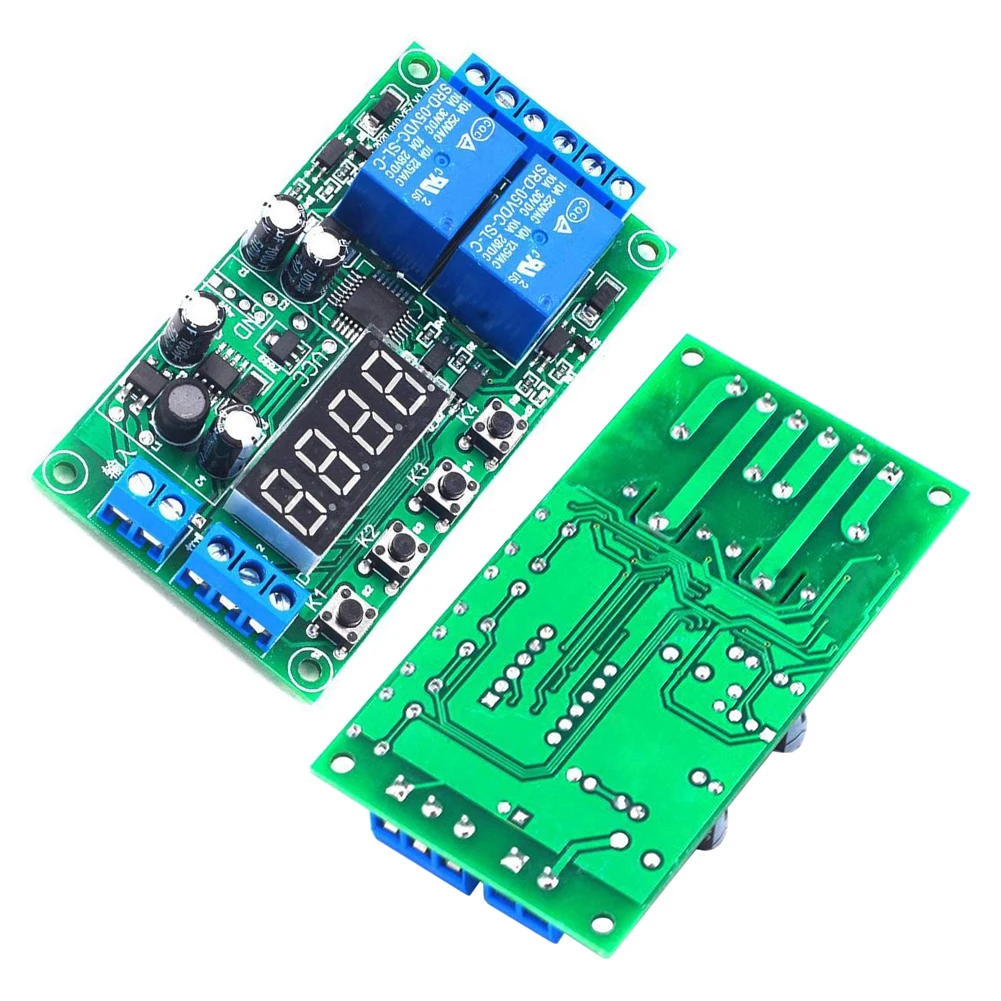

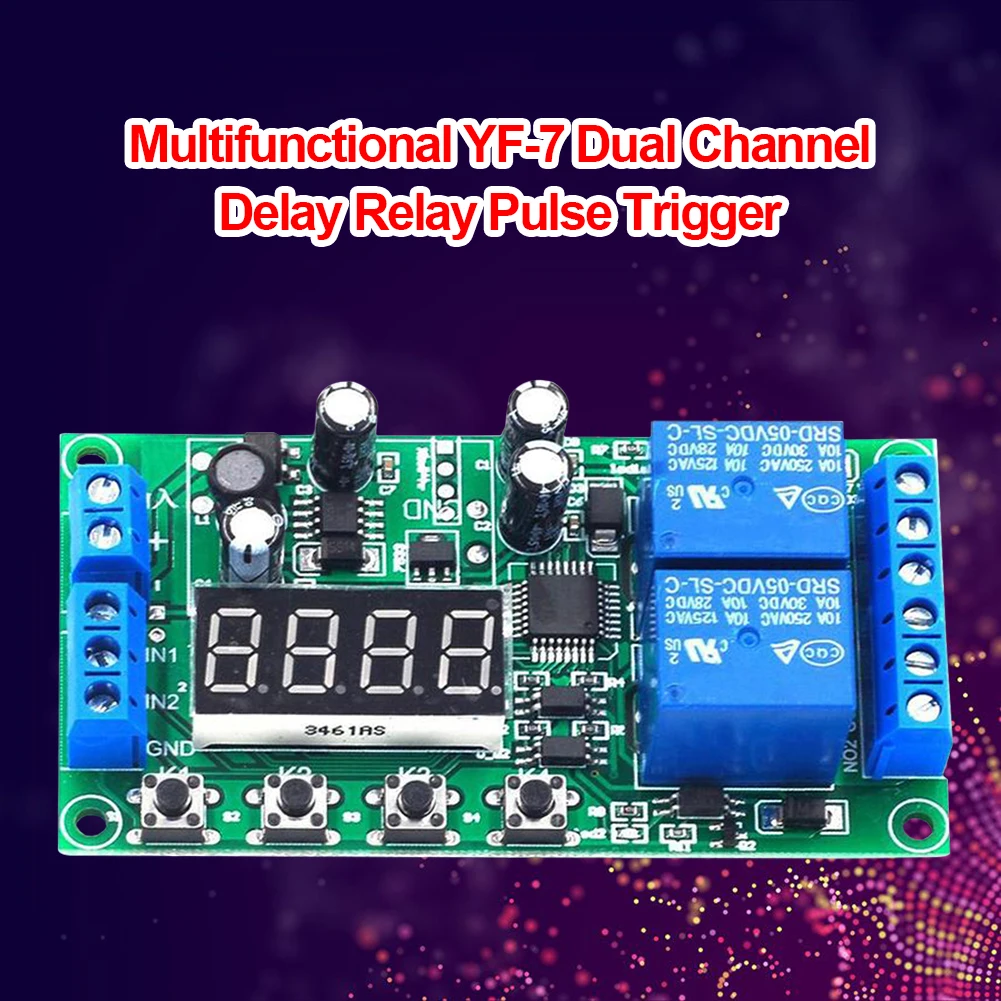

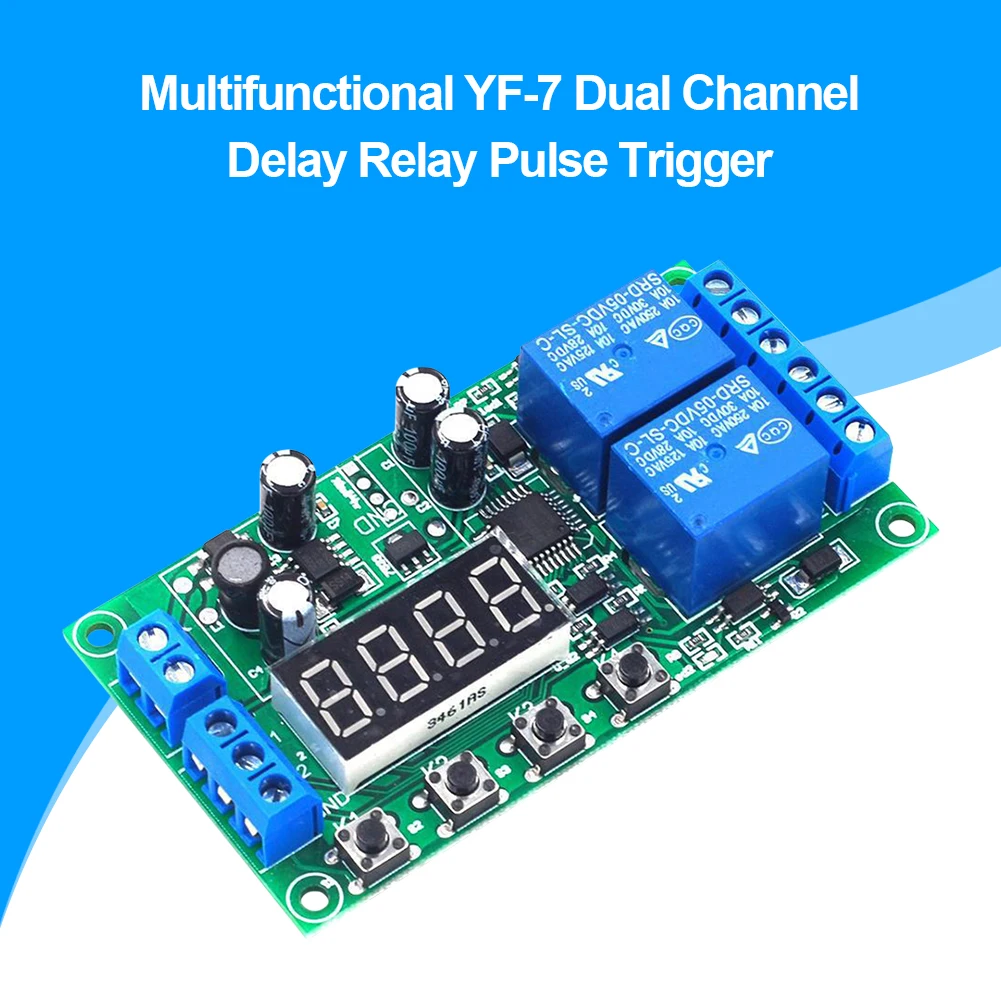

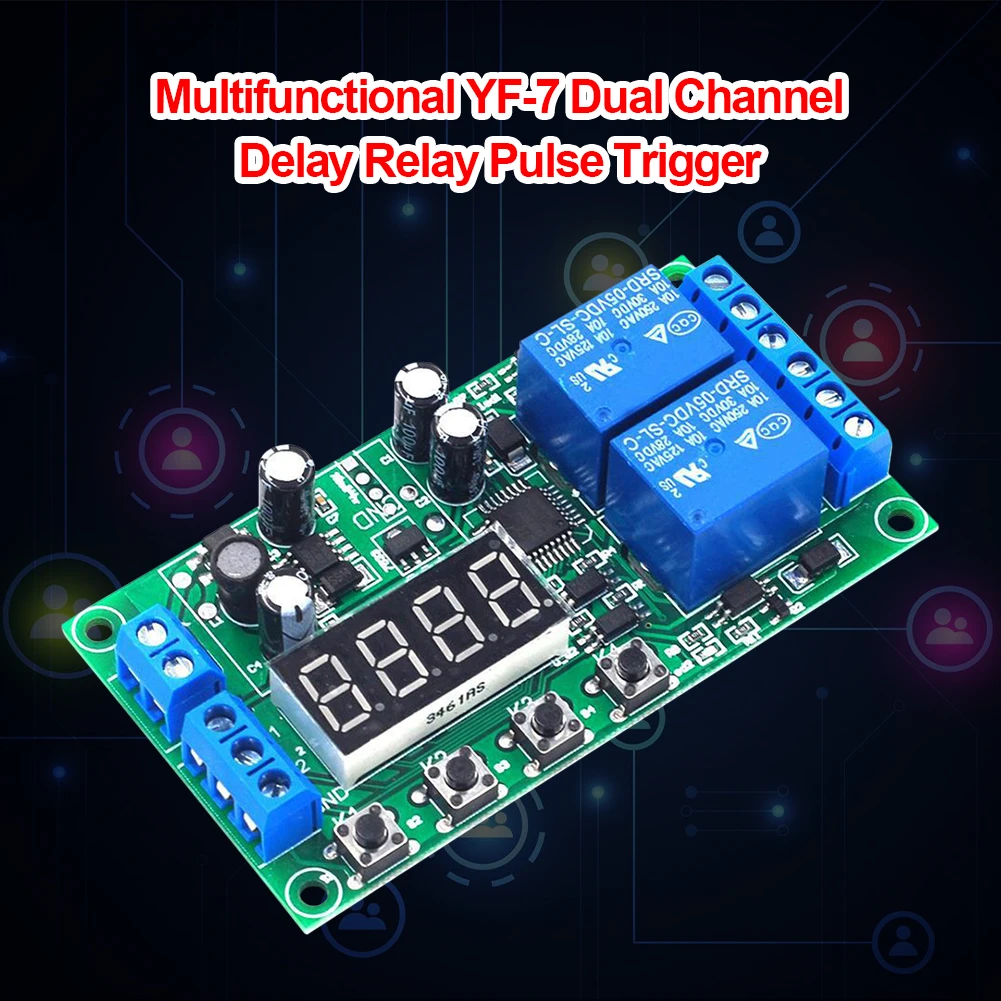

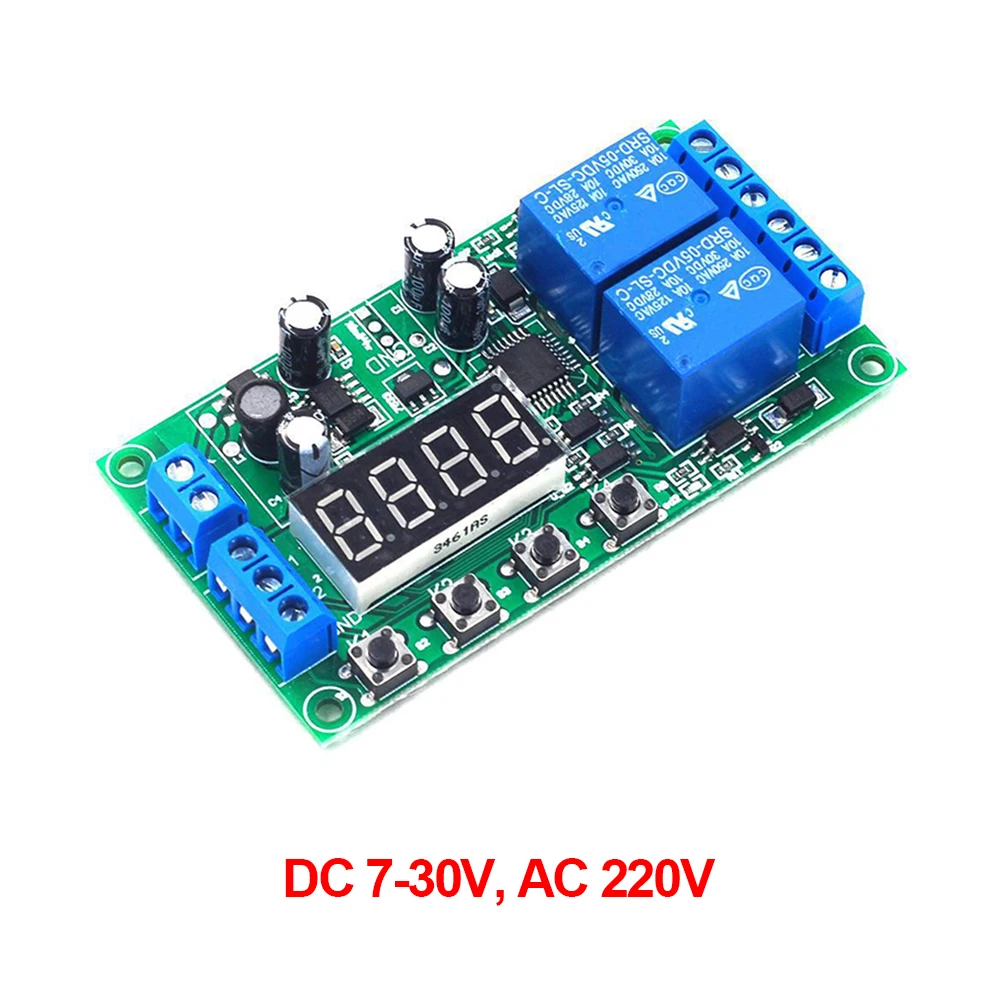

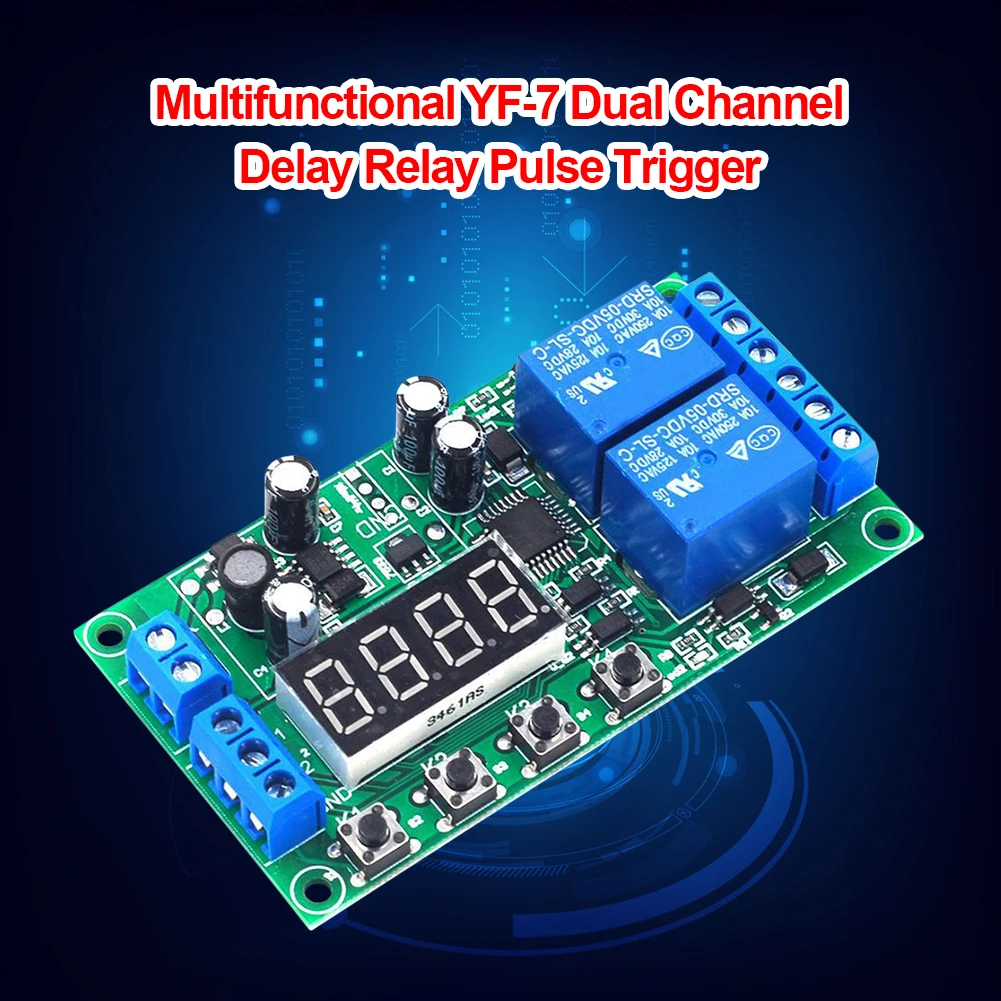

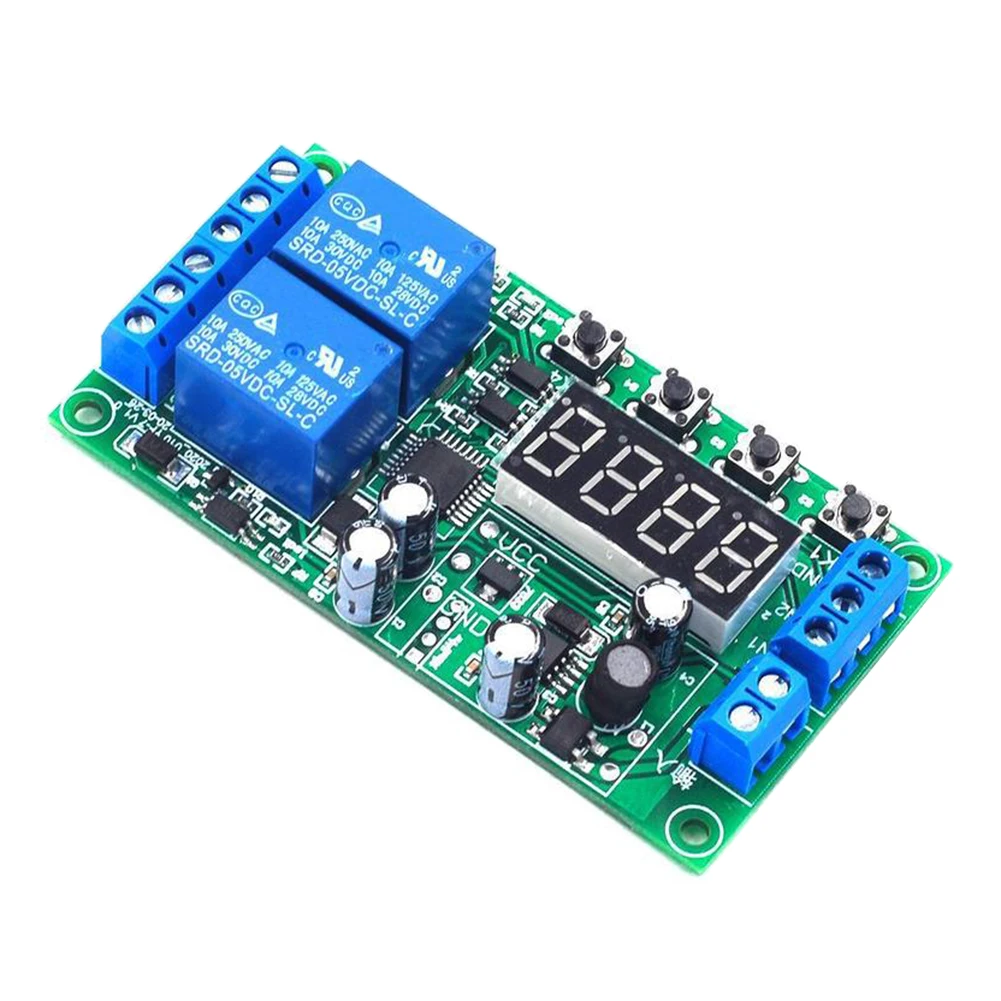

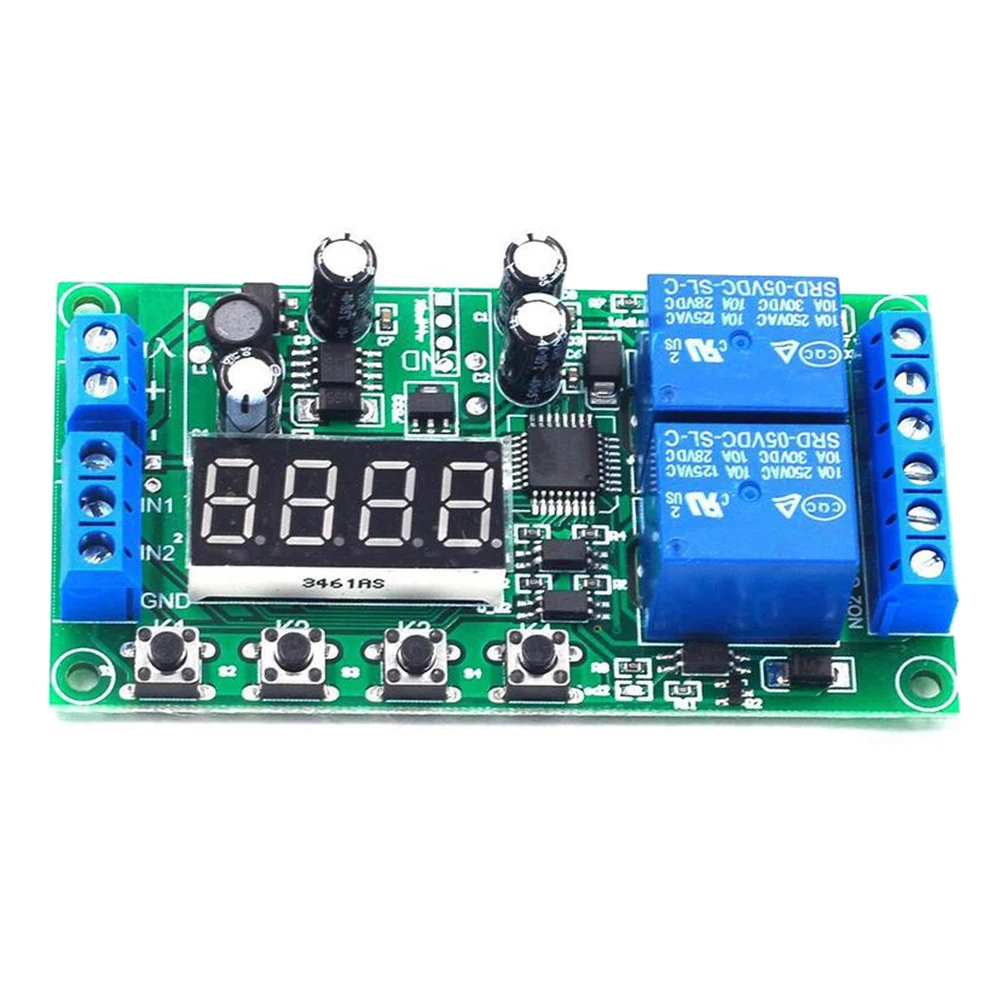

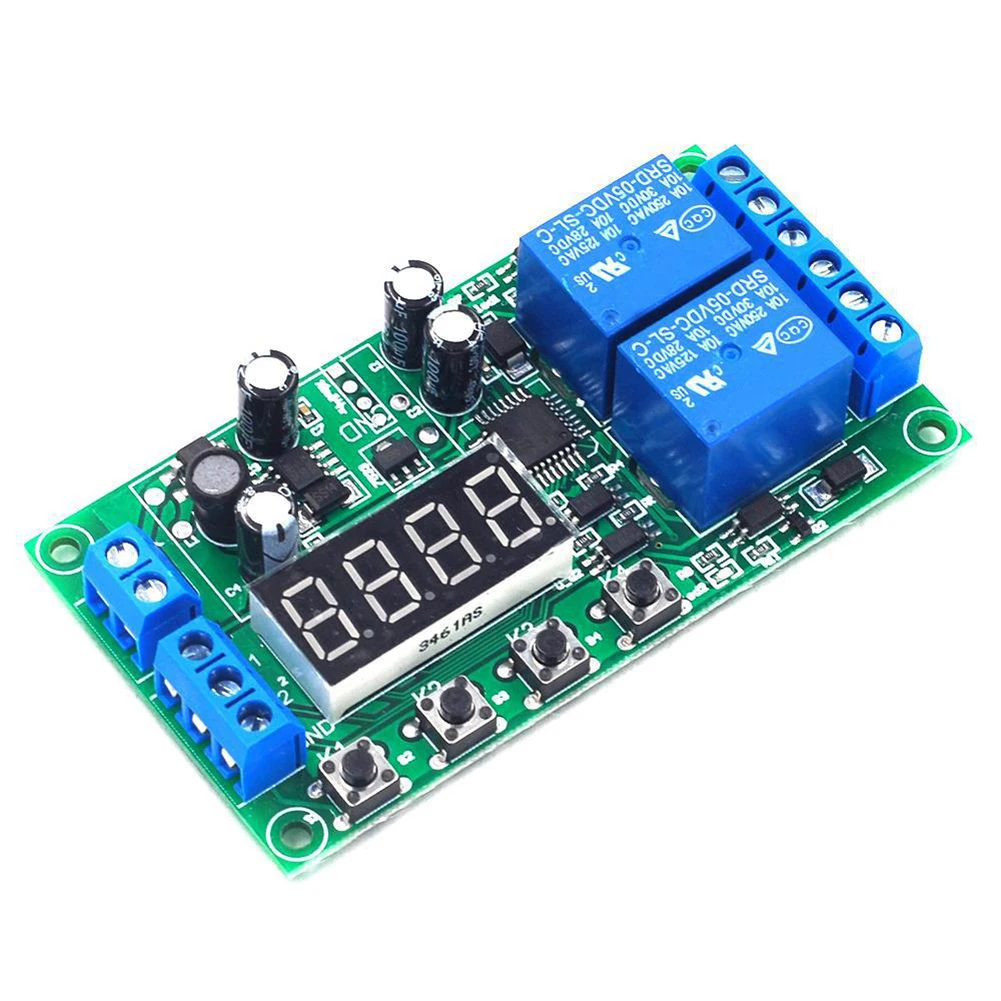

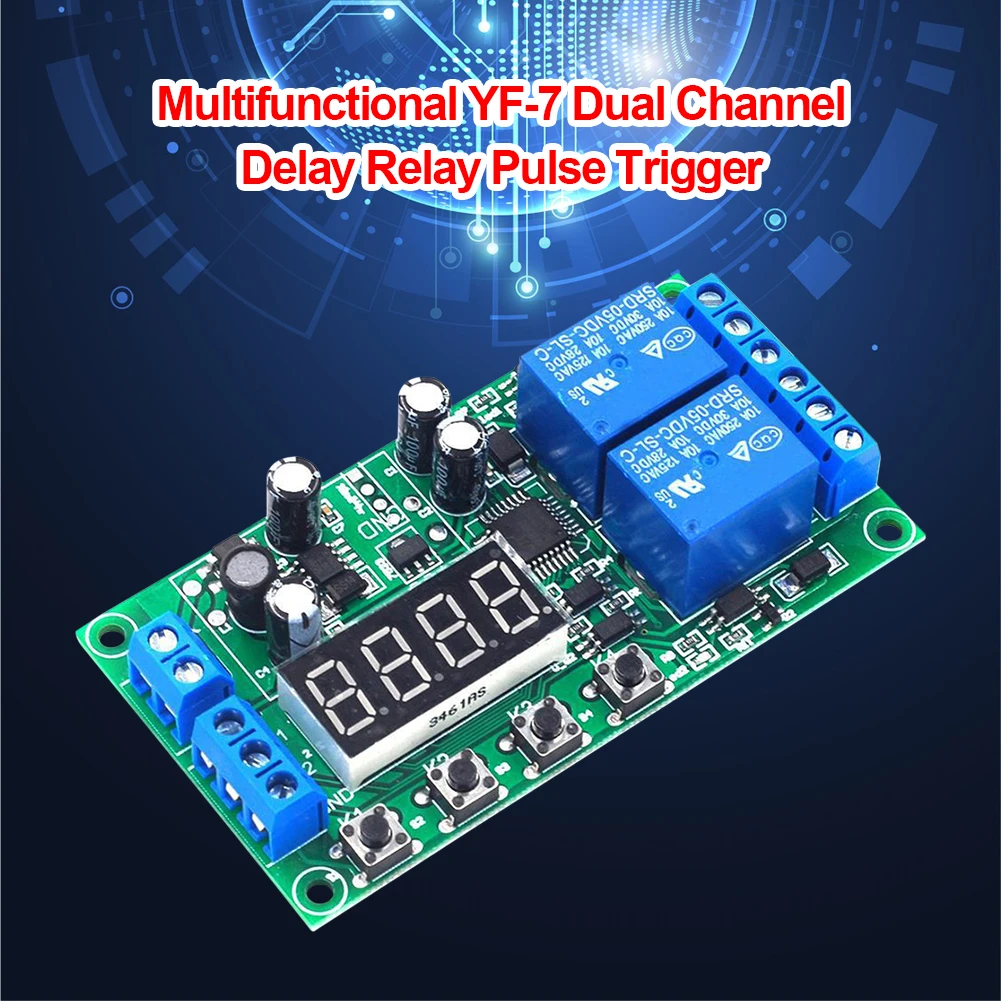

YF-7 Многофункциональный двухканальный модуль реле задержки плата импульсный цикл запуска таймер 0,01 s-999m время задержки Регулируемый 7-30 В постоянного тока
Спецификация:
Модель изделия: YF-7
Входное напряжение: 7 ~ 30 В постоянного тока
Выходная мощность: может управлять нагрузкой постоянного или переменного тока в пределах 5А
Диапазон времени: 0,01 во-вторых до 999 минут, какие-либо освежитель воздуха с таймером регулируемый
Применение: 32 широко используемых функции для удовлетворения большего количества потребностей в применении; Он может управлять соленоидными клапанами, водяными насосами, двигателями, лентами на светильник и т. д.
Описание порта проводки:
+: Положительная мощность на входе
-: Отрицательная Входная мощность
В +: входной терминал положительного сигнала
IN-: входной терминал отрицательного сигнала
НЕТ: реле, как правило, открытый интерфейс, реле приостановлено до его закрытия, и оно ограничено для COM после его закрытия.
COM: общий интерфейс реле
NC: обычно закрытый интерфейс реле, короткое замыкание с COM до закрытия реле, и повесить в воздухе после закрытия
Список функций:
Функция может быть установлена произвольно, и руководство предоставляется;
Все параметры, которые могут быть заучены после выключения питания, следующие: все функции в P-11 P-44;
Сигнал 1 соответствует реле 1; Сигнал 2 соответствует реле 2; Два канала могут быть срабатаны одновременно; Независимо друг от друга; Они не влияют друг на друга; каждая сигнальная трубка соответствует каждому реле
P-11: пробежка (чтобы тянуть в сигнальном реле, сигнал исчезает и реле останавливается)
P-12: самоблокировка (Включите Сигнальное реле один раз и снова остановите Сигнальное реле)
P-13: когда есть сигнал, и реле автоматически остановится после закрытия в течение секунды; Запуск недействителен в течение периода задержки
P-14: когда есть сигнал, реле будет останавливаться автоматически в течение секунды; Триггер для повторного синхронизации в период задержки
P-15: когда есть сигнал, реле будет останавливаться автоматически в течение секунды; В течение периода задержки, таймер superposition будет срабатывать
P-16: когда есть сигнал, и реле остановится автоматически в течение секунды; Сброс триггера в течение периода задержки
P-17: когда есть сигнал, реле закрыто, входной сигнал отключен, и питание выключено после начала синхронизации в секунду, И сигнал сохраняется на выходе в течение периода задержки, и время останавливается
P-18: после включения питания, реле будет немедленно закрыто, и питание будет выключено после задержки секунды; До следующего включения
P-21: когда есть сигнал, после задержки секунды, реле закрыто
P-22: когда есть сигнал, через более чем секунду, реле закрыто, сигнал исчезает, и реле останавливается
P-23: после того, как сигнал исчезнет более секунды, реле закрыто, сигнал исчезает, и реле останавливается
P-24: когда есть сигнал, через секунду реле закрыто. После того, как сигнал исчезнет более секунды, реле останавливается.
P-25: когда есть сигнал, через секунду реле закрыто. Когда есть другой сигнал более секунды, реле останавливается.
P-26: когда есть сигнал, реле остановится после закрытия в течение секунды, и когда сигнал исчезнет, реле остановится после закрытия снова в течение секунды.
P-27: если есть импульсный сигнал, реле останавливается; Если нет импульсного сигнала, реле будет закрыто на секунду; (Сигнал продолжается, или сигнал исчезнет, будет рассматриваться как не импульсный сигнал)
P-28: после включения питания, после задержки секунд, реле будет закрыто, пока питание не выключено
P-31: после включения питания реле закрыто на секунду, отключено для B секунды, бесконечная петля; Отключение питания останавливается
P-32: когда есть сигнал, начните P-31 infinite loop; Когда сигнал исчезнет, прекратите цикл
P-33: дать сигнал для запуска P-31 бесконечная петля; Дать другой сигнал, чтобы завершить цикл
P-34: после включения питания реле будет закрыто после задержки секунд и остановится после закрытия в течение B секунд
P-35: когда есть сигнал, после задержки секунды, реле будет закрыто, и реле будет закрыто после закрытия в течение B секунд.
P-36: когда есть сигнал, через секунду, реле будет закрыто, а через B секунду реле прекратится, сигнал исчезнет, И таймер будет очищен и остановлен.
P-37: если есть сигнал, реле будет останавливаться автоматически в течение секунды, когда реле закрыто, и тогда оно будет считать в течение B секунд после его остановки. Триггер сигнала недействителен в течение времени A + B
P-38: когда есть сигнал, реле автоматически останавливается, когда оно закрыто в течение секунды, а после остановки и подсчета в течение B секунд, он автоматически остановится, когда снова закроется на секунду.
P-41: Нет действий, когда есть сигнал; Триггер, когда сигнал исчезает; Реле отключено после задержки времени
P-42: сигнал исчезает, после задержки времени A реле работает; Время работы B заканчивается
P-43: сигнал исчезает. После того, как время A превышает, реле работает; Время работы B заканчивается
P-44: после предоставления сигнала более чем раз, реле будет закрыто в течение B секунд и остановится
P-45: после включения питания, реле 1 будет работать в течение секунды, а затем отключать; Реле 2 будет работать в течение B секунды и отключать
P-46: сигнал 1, после реле 1 работает в течение секунды и отключается; Реле 2 работает в течение B секунд и отключается
P-47: сигнал 1, после реле 1 работает на секунду; Реле 2 начинает работать; После B секунды реле 1, 2 отключены одновременно
P-48: после включения питания реле 1 работает в течение нескольких секунд и отключается; Останавливается в течение B секунд; Реле 2 работает в течение C секунд и отключается и останавливается в течение D секунд;
Примечание:
Возможны незначительные отклонения в размере из-за ручного измерения, различных методов измерения и инструментов.
Изображение может не отражать фактический цвет изделия из-за различного фотографирования светильник, угол и дисплей монитора.
1 XМодуль реле задержки
