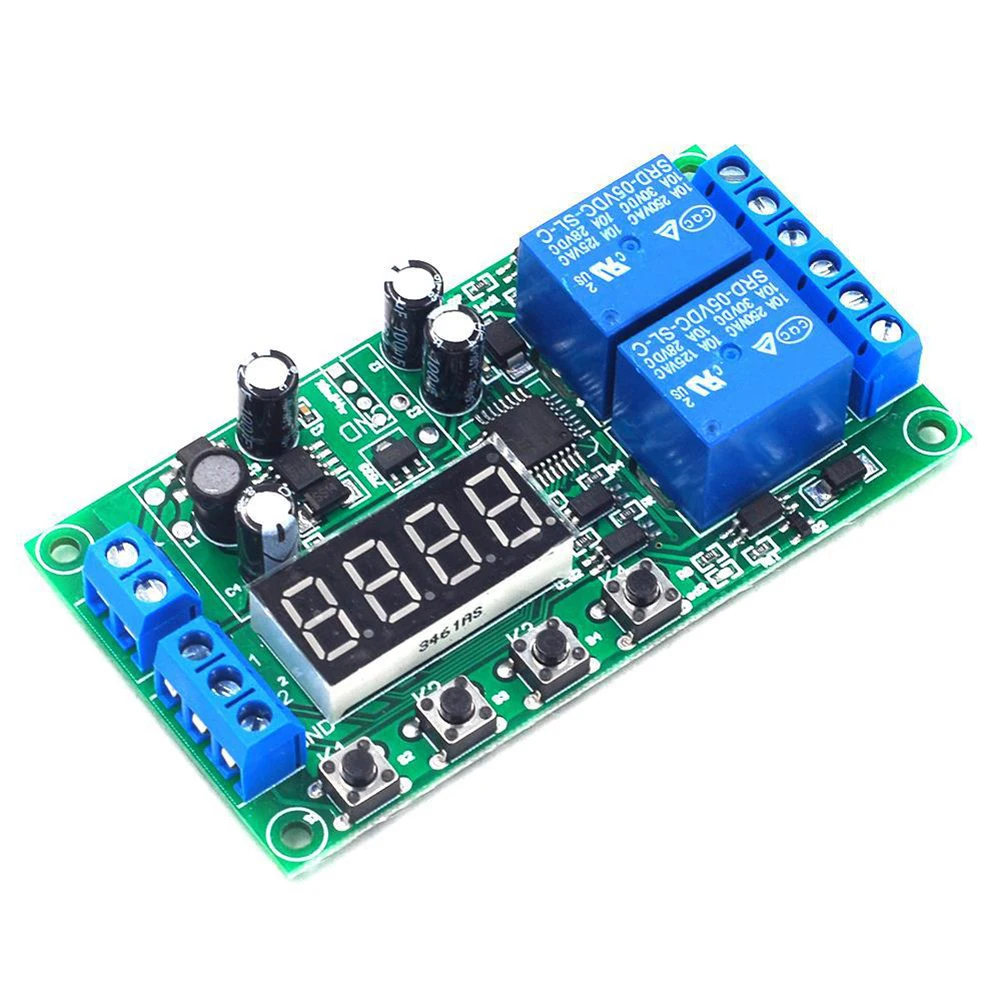

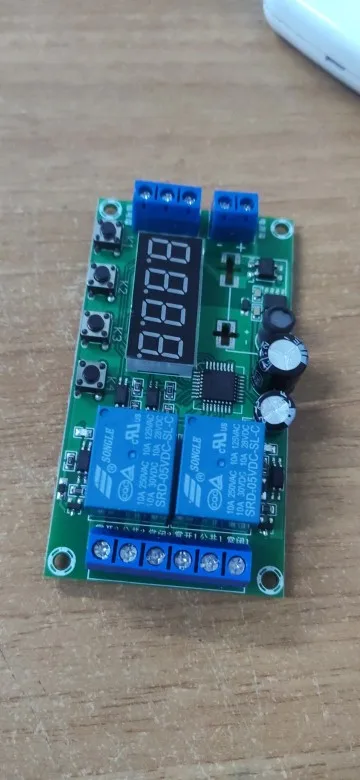

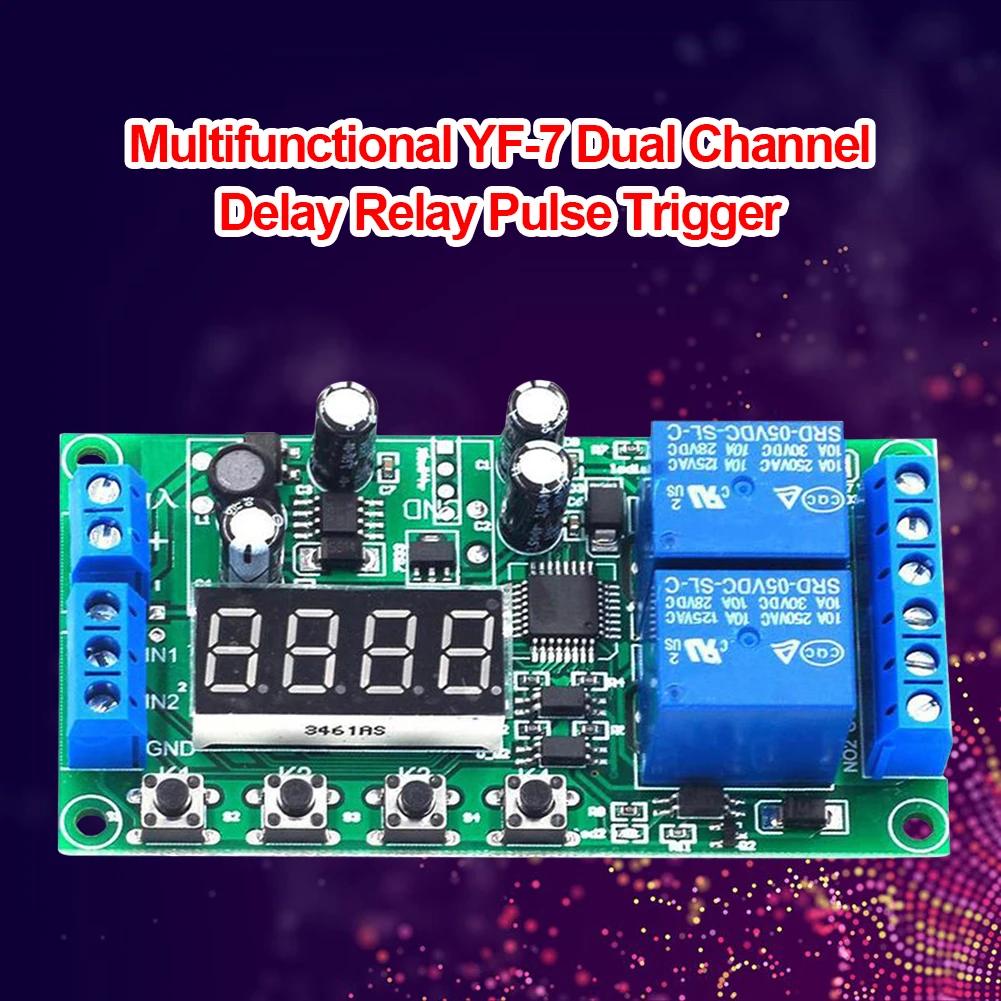

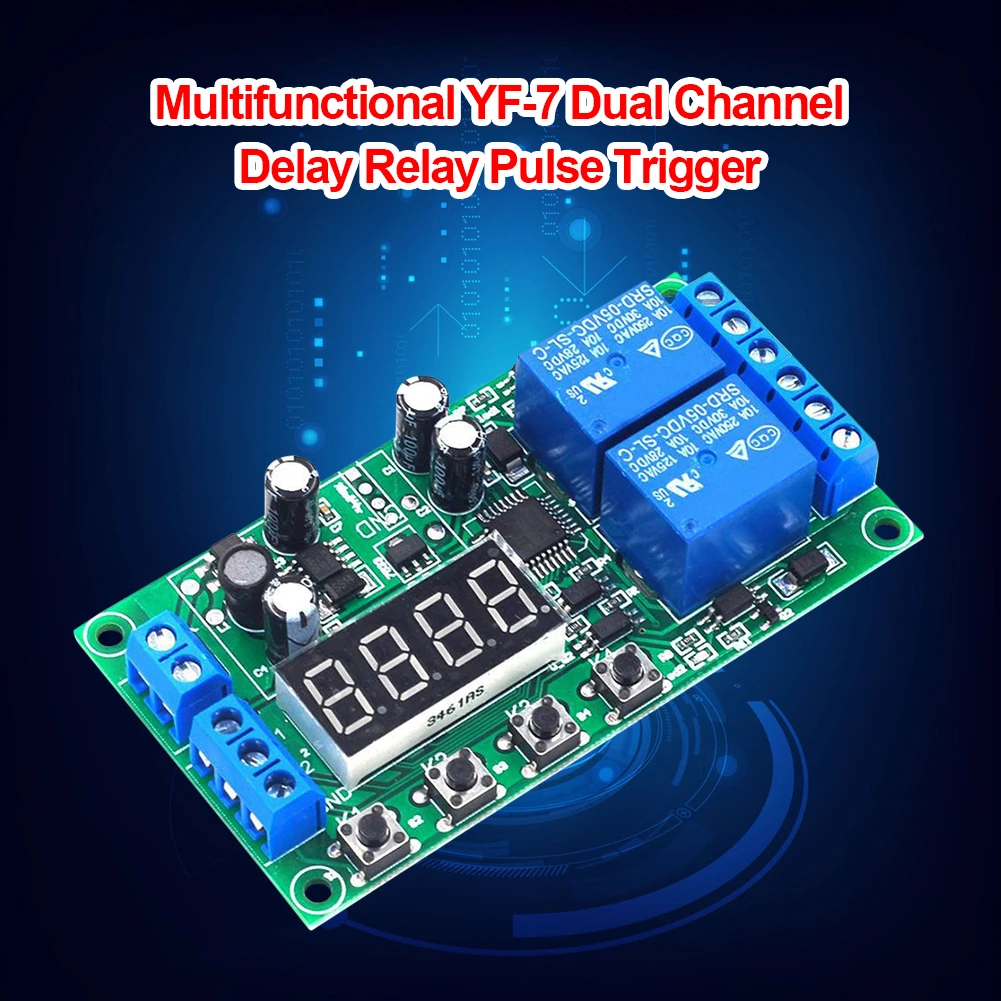

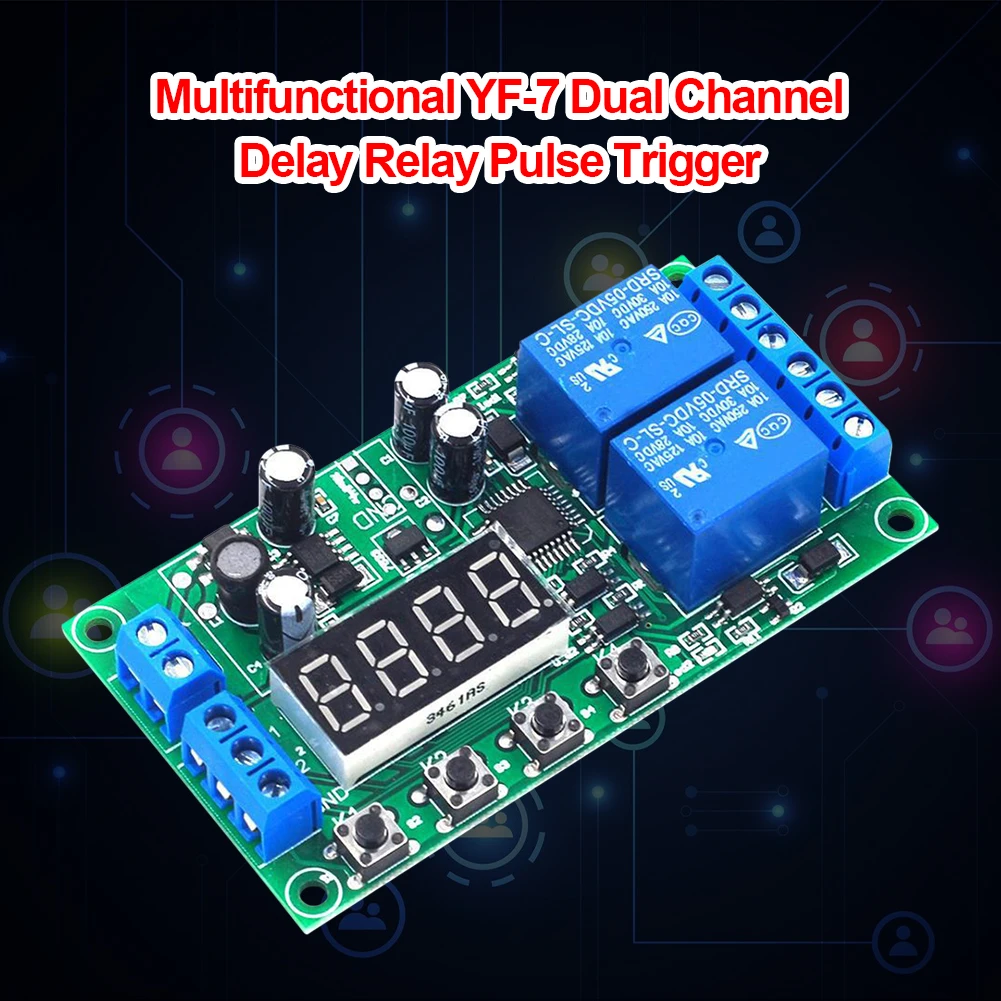

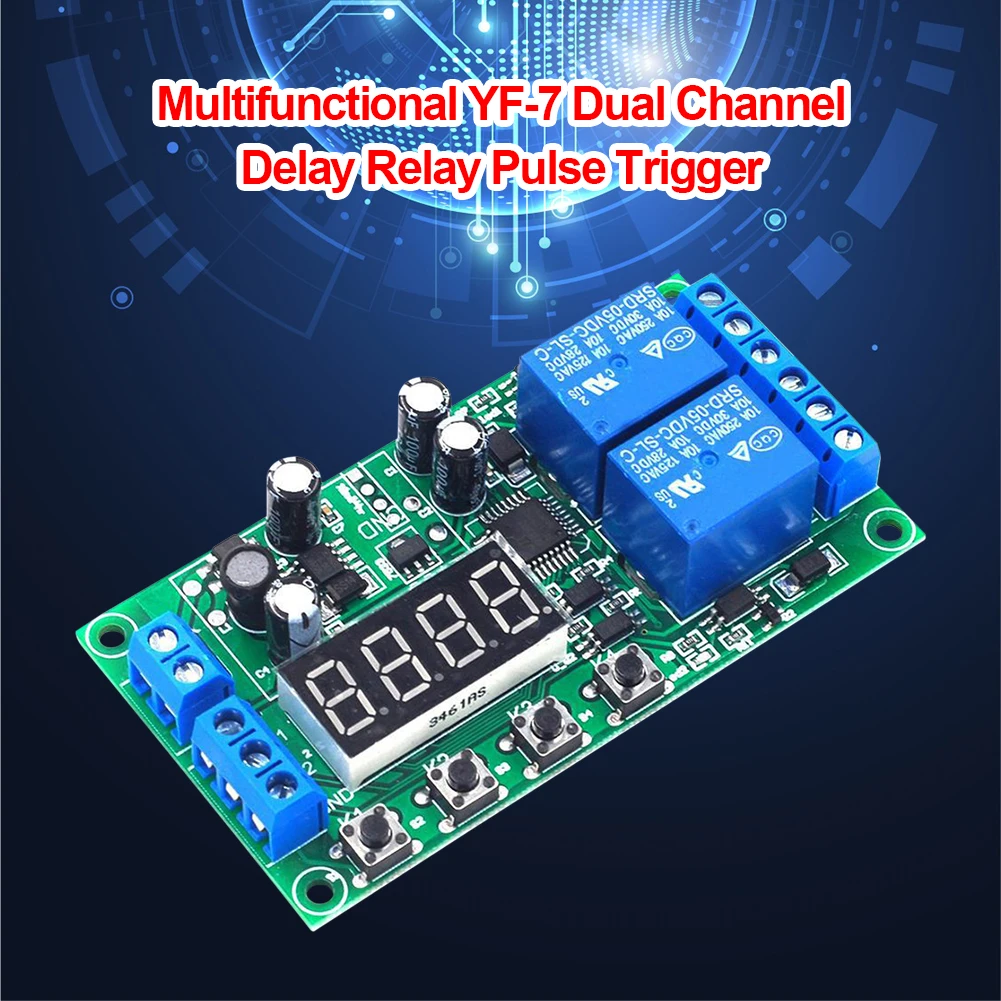

Yf-7 многофункциональная двухканальная плата релейного модуля с задержкой, фотография импульса, таймер 0,01 s-999m, регулируемое время задержки 7-30 В постоянного тока

YF-7 Многофункциональный двухканальный модуль реле задержки плата импульсный цикл запуска таймер 0,01 s-999m время задержки Регулируемый 7-30 В постоянного токаСпецификация:Модель изделия: YF-7Входное напряжение: 7 ~ 30 В постоянного токаВыходная мощность: может управлять нагрузкой постоянного или переменного тока в пределах 5АДиапазон времени: 0,01 во-вторых до 999 минут, какие-либо освежитель воздуха с таймером регулируемыйПрименение: 32 широко используемых функции для удовлетворения большего количества потребностей в применении; Он может управлять соленоидными клапанами, водяными насосами, двигателями, лентами на светильник и т. д.Описание порта проводки:+: Положительная мощность на входе-: Отрицательная Входная мощностьВ +: входной терминал положительного сигналаIN-: входной терминал отрицательного сигналаНЕТ: реле, как правило, открытый интерфейс, реле приостановлено до его закрытия, и оно ограничено для COM после его закрытия.COM: общий интерфейс релеNC: обычно закрытый интерфейс реле, короткое замыкание с COM до закрытия реле, и повесить в воздухе после закрытияСписок функций:Функция может быть установлена произвольно, и руководство предоставляется;Все параметры, которые могут быть заучены после выключения питания, следующие: все функции в P-11 P-44;Сигнал 1 соответствует реле 1; Сигнал 2 соответствует реле 2; Два канала могут быть срабатаны одновременно; Независимо друг от друга; Они не влияют друг на друга; каждая сигнальная трубка соответствует каждому релеP-11: пробежка (чтобы тянуть в сигнальном реле, сигнал исчезает и реле останавливается)P-12: самоблокировка (Включите Сигнальное реле один раз и снова остановите Сигнальное реле)P-13: когда есть сигнал, и реле автоматически остановится после закрытия в течение секунды; Запуск недействителен в течение периода задержкиP-14: когда есть сигнал, реле будет останавливаться автоматически в течение секунды; Триггер для повторного синхронизации в период задержкиP-15: когда есть сигнал, реле будет останавливаться автоматически в течение секунды; В течение периода задержки, таймер superposition будет срабатыватьP-16: когда есть сигнал, и реле остановится автоматически в течение секунды; Сброс триггера в течение периода задержкиP-17: когда есть сигнал, реле закрыто, входной сигнал отключен, и питание выключено после начала синхронизации в секунду, И сигнал сохраняется на выходе в течение периода задержки, и время останавливаетсяP-18: после включения питания, реле будет немедленно закрыто, и питание будет выключено после задержки секунды; До следующего включенияP-21: когда есть сигнал, после задержки секунды, реле закрытоP-22: когда есть сигнал, через более чем секунду, реле закрыто, сигнал исчезает, и реле останавливаетсяP-23: после того, как сигнал исчезнет более секунды, реле закрыто, сигнал исчезает, и реле останавливаетсяP-24: когда есть сигнал, через секунду реле закрыто. После того, как сигнал исчезнет более секунды, реле останавливается.P-25: когда есть сигнал, через секунду реле закрыто. Когда есть другой сигнал более секунды, реле останавливается.P-26: когда есть сигнал, реле остановится после закрытия в течение секунды, и когда сигнал исчезнет, реле остановится после закрытия снова в течение секунды.P-27: если есть импульсный сигнал, реле останавливается; Если нет импульсного сигнала, реле будет закрыто на секунду; (Сигнал продолжается, или сигнал исчезнет, будет рассматриваться как не импульсный сигнал)P-28: после включения питания, после задержки секунд, реле будет закрыто, пока питание не выключеноP-31: после включения питания реле закрыто на секунду, отключено для B секунды, бесконечная петля; Отключение питания останавливаетсяP-32: когда есть сигнал, начните P-31 infinite loop; Когда сигнал исчезнет, прекратите циклP-33: дать сигнал для запуска P-31 бесконечная петля; Дать другой сигнал, чтобы завершить циклP-34: после включения питания реле будет закрыто после задержки секунд и остановится после закрытия в течение B секундP-35: когда есть сигнал, после задержки секунды, реле будет закрыто, и реле будет закрыто после закрытия в течение B секунд.P-36: когда есть сигнал, через секунду, реле будет закрыто, а через B секунду реле прекратится, сигнал исчезнет, И таймер будет очищен и остановлен.P-37: если есть сигнал, реле будет останавливаться автоматически в течение секунды, когда реле закрыто, и тогда оно будет считать в течение B секунд после его остановки. Триггер сигнала недействителен в течение времени A + BP-38: когда есть сигнал, реле автоматически останавливается, когда оно закрыто в течение секунды, а после остановки и подсчета в течение B секунд, он автоматически остановится, когда снова закроется на секунду.P-41: Нет действий, когда есть сигнал; Триггер, когда сигнал исчезает; Реле отключено после задержки времениP-42: сигнал исчезает, после задержки времени A реле работает; Время работы B заканчиваетсяP-43: сигнал исчезает. После того, как время A превышает, реле работает; Время работы B заканчиваетсяP-44: после предоставления сигнала более чем раз, реле будет закрыто в течение B секунд и остановитсяP-45: после включения питания, реле 1 будет работать в течение секунды, а затем отключать; Реле 2 будет работать в течение B секунды и отключатьP-46: сигнал 1, после реле 1 работает в течение секунды и отключается; Реле 2 работает в течение B секунд и отключаетсяP-47: сигнал 1, после реле 1 работает на секунду; Реле 2 начинает работать; После B секунды реле 1, 2 отключены одновременноP-48: после включения питания реле 1 работает в течение нескольких секунд и отключается; Останавливается в течение B секунд; Реле 2 работает в течение C секунд и отключается и останавливается в течение D секунд;Примечание:Возможны незначительные отклонения в размере из-за ручного измерения, различных методов измерения и инструментов.Изображение может не отражать фактический цвет изделия из-за различного фотографирования светильник, угол и дисплей монитора.

1 XМодуль реле задержки
