Модуль платы аудиоприемника MP3, беспроводной Bluetooth MH-MX8, BLT 4,2, декодер не допускающий потерь, комплект сделай сам, высококачественный Hi-Fi M18, M28
Последнее обновление: 13.03.2022
Описание:
Форум: http://forum .mhetlive.com/
1. Описание продукта
MH-M18/M28/M38-это маломощное решение по дизайну Bluetooth, которое поддерживает новейшую передачу по Bluetooth 4,2, Двухканальное стерео воспроизведение без потерь, модуль поддерживает беспроводную передачу данных по Bluetooth при подключении к Bluetooth, что очень удобно. В открытой среде расстояние подключения, совместимое с Bluetooth, может достигать 20 метров.
Он широко используется в различных аудиоприемниках, совместимых с Bluetooth, и в различных модификациях звука «сделай сам».
Для ваших различных нужд мы предлагаем 3 версии на выбор:
2. Определение функции/контакта
1. Версия с поддержкой Bluetooth 4,2, поддержка технологии автоматического подключения Bluetooth, поддержка декодирования WAV/WMA/FLAC/APE/MP3 без потерь, двухканальный стерео выход.
2. После включения модуля мобильный телефон ищет название Bluetooth MH-M18/MH-M28/MH-M38 и подключается к Bluetooth для воспроизведения музыки.
3. Модуль с синим индикатором:
Когда Bluetooth не подключен, индикатор быстро мигает;
При подключении к Bluetooth индикатор горит всегда;

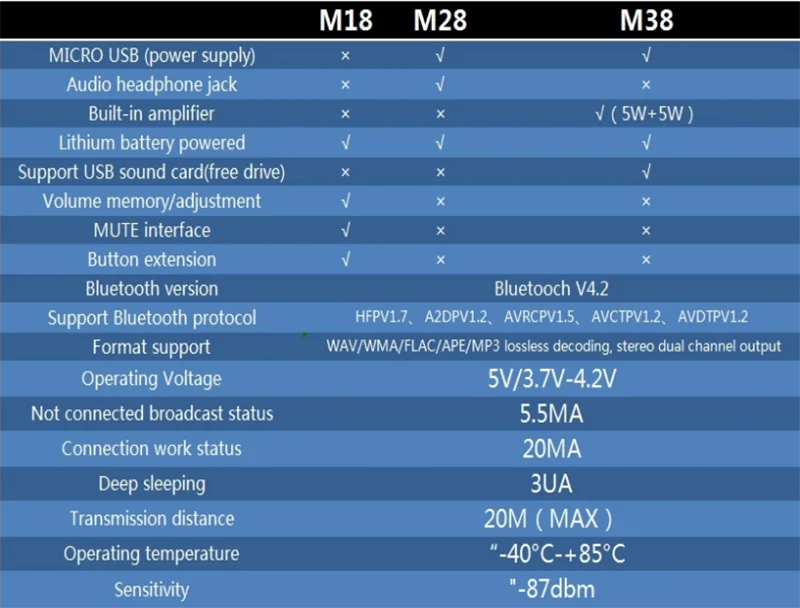

Ниже приводится введение в каждую версию:

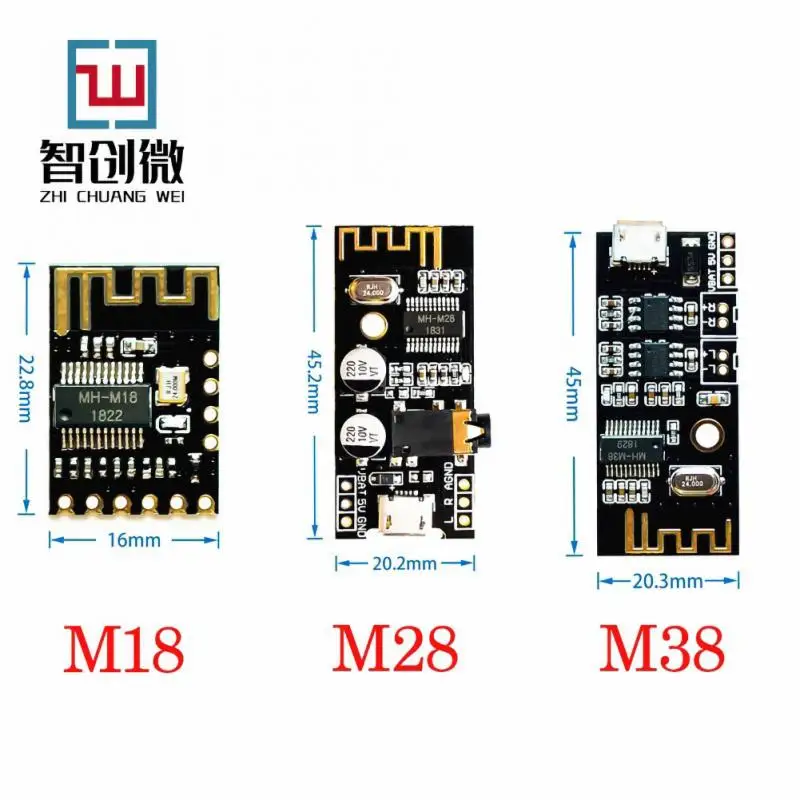

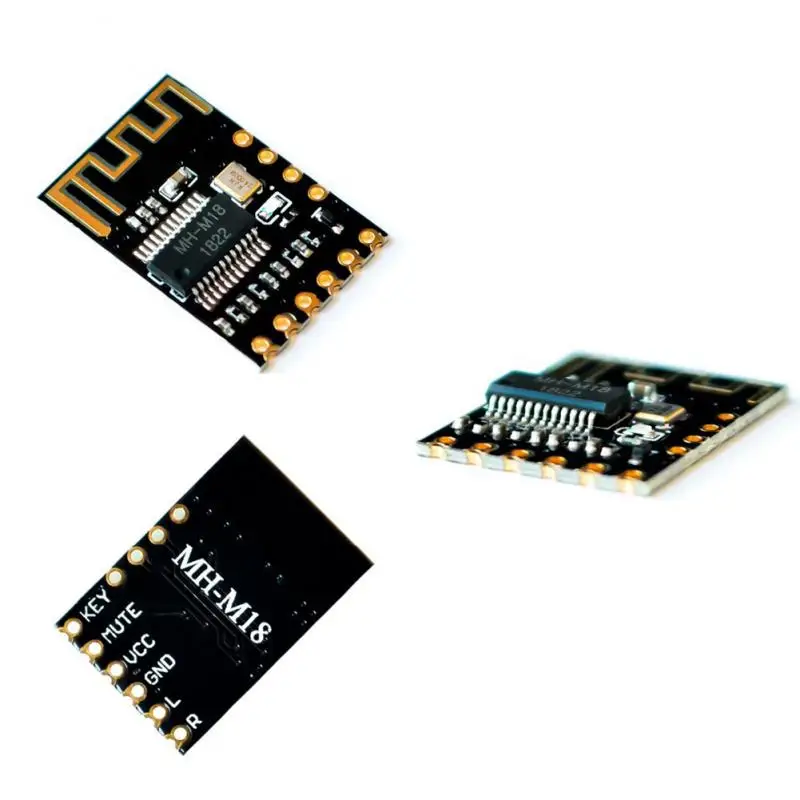

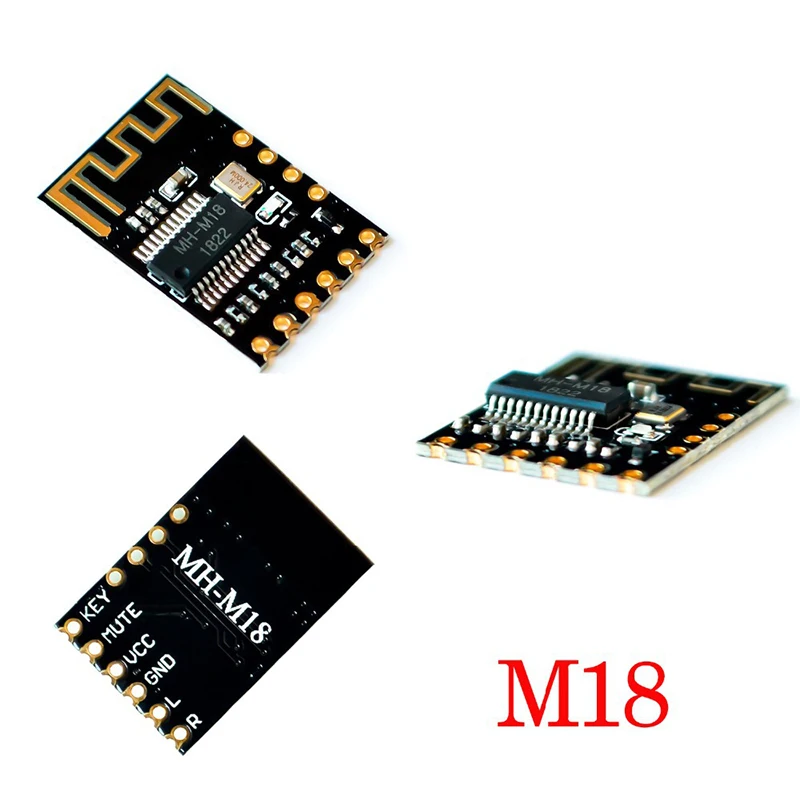

MH-M18:
Размер печатной платы: 23*16*2,5 мм (длина, ширина и высота)
Расстояние между штифтами: 2,54 мм (можно установить или припаять напрямую)
Характеристики:
MH-M18:
Интерфейс модуля использует процесс с полуотверстием, и клиенты могут непосредственно устанавливать или сваривать на плате.
Клемма управления отключением звука: используется для управления платой усилителя мощности, отключение звука на выходе высокого уровня 3,3 В при отключении звука и низком уровне при воспроизведении.
Управление клавишами: эту функцию можно реализовать только путем подключения резисторов и кнопок.
Функция сохранения громкости: выход по умолчанию-100% громкости. Используйте кнопки для управления громкостью для увеличения или уменьшения. Если громкость управления меньше 15%, выходная громкость будет 15% после включения питания; Если громкость управления больше 15%, громкость останется неизменной после включения питания.

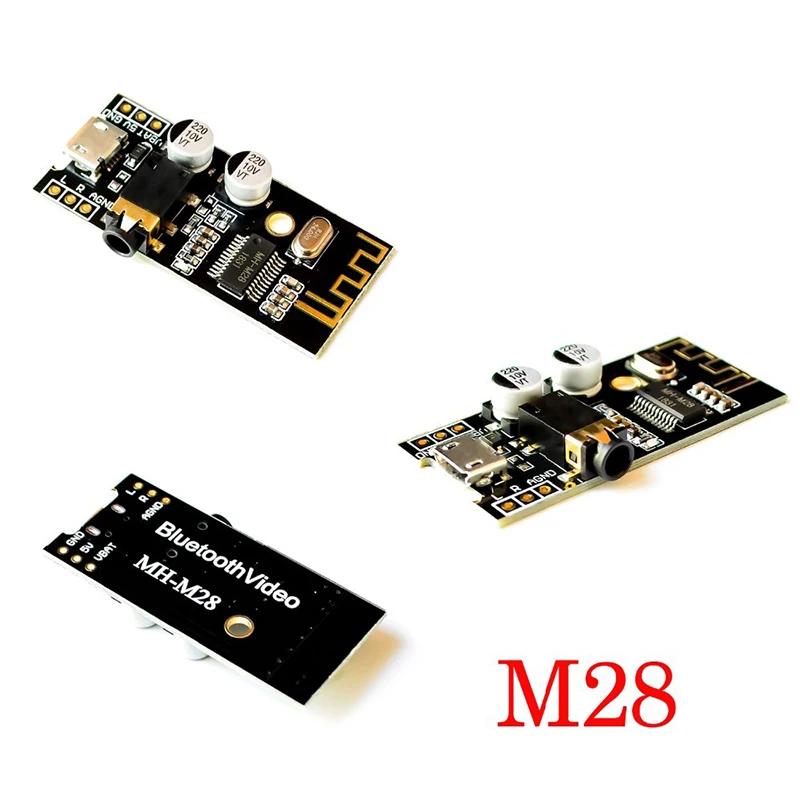

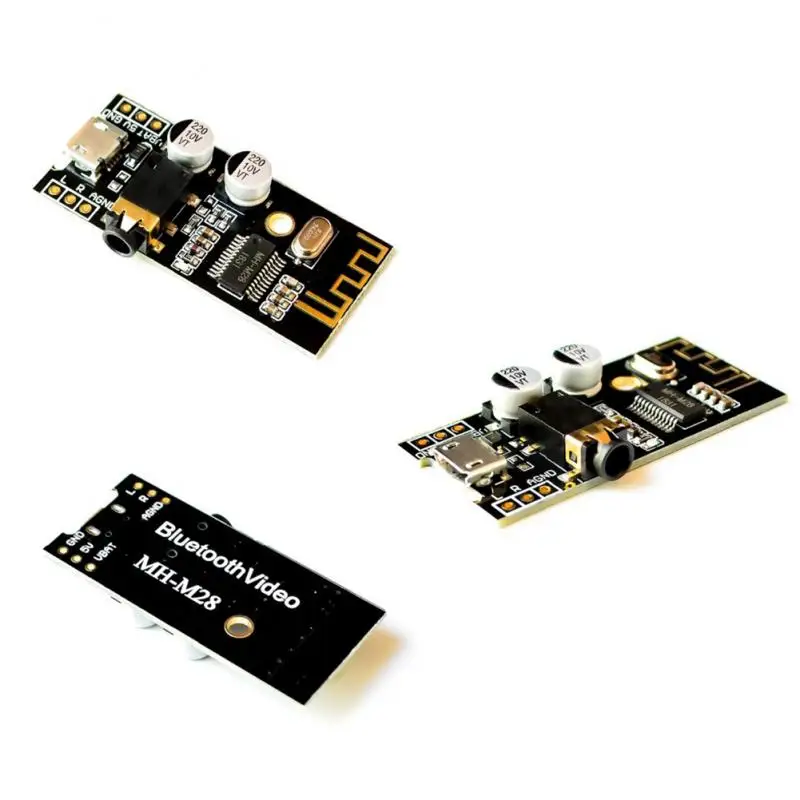

MH-M28:
1. Источник питания: вы можете напрямую использовать кабель MICRO USB Android 5 В для источника питания, а также подключиться к источнику питания 5 В или литиевой батарее 3,7 в. Обратите внимание, что интерфейсы источника питания 5 В и 3,7 в отличаются. Напряжение 5 В подключено к 5 В и GND, а литиевая батарея 3,7 в подключена к VBAT и GND.
2. Аудиовыход: наушники можно напрямую подключить к аудиоинтерфейсу 3,5 мм или подключить к аудиовходу платы усилителя мощности (интерфейс L/R/AGND можно подключить напрямую).

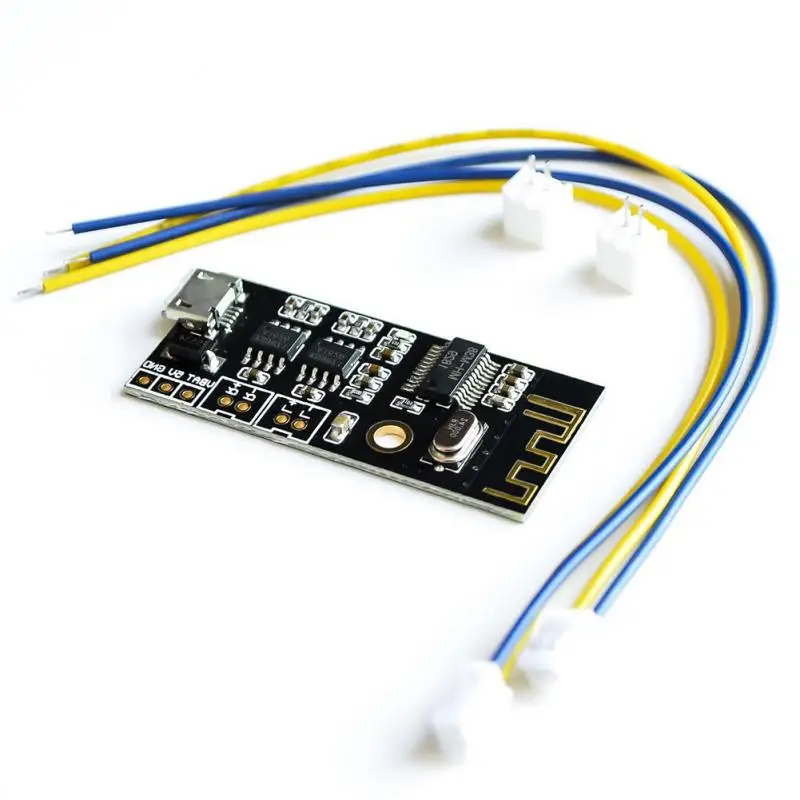

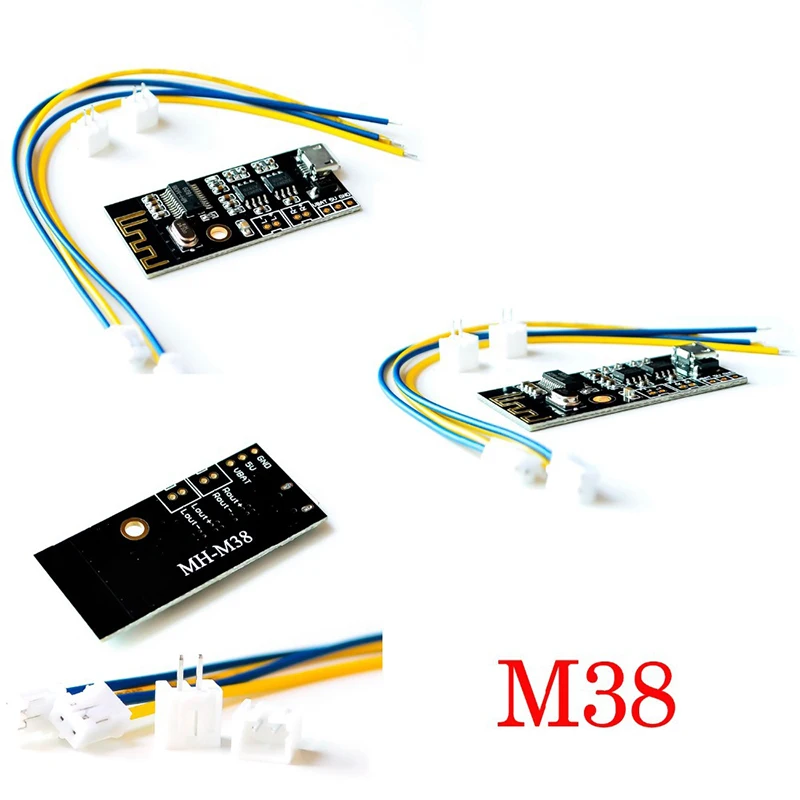

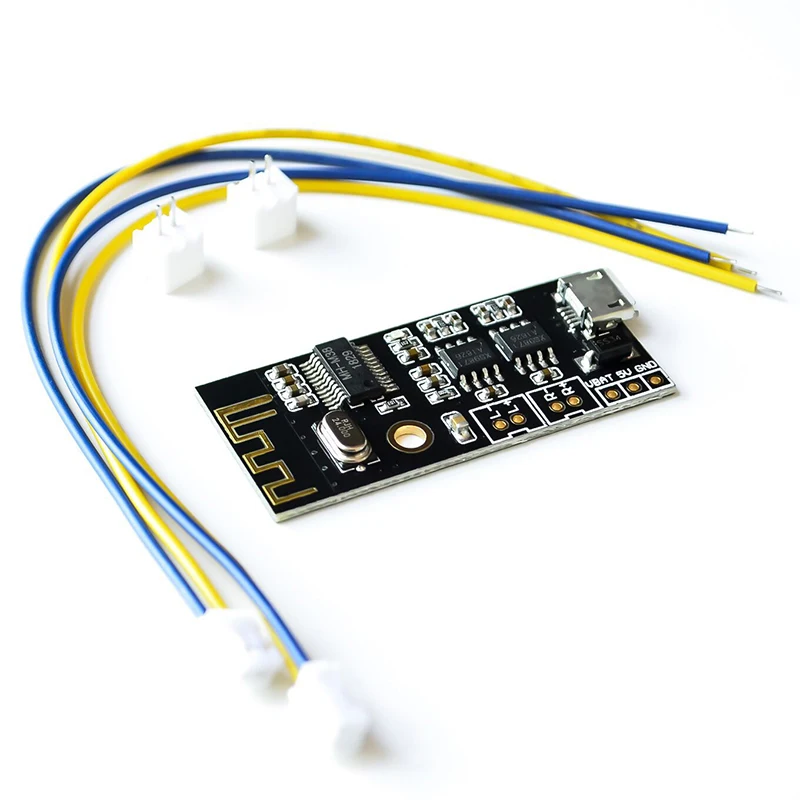

MH-M38
1. Источник питания: вы можете напрямую использовать кабель MICRO USB Android 5 В для источника питания, а также подключиться к источнику питания 5 В или литиевой батарее 3,7 в. Обратите внимание, что интерфейс источника питания 5 В и 3,7 в отличается, 5 В подключен к 5 В и GND, а литиевая батарея 3,7 в подключена к VBAT и GND.
Максимальный рабочий ток-5 в 2 А. Для лучшего качества звука рекомендуется использовать Регулируемый источник питания 5 в 2 А.
2. Поддержка звуковой карты USB, свободного диска (plug and play). Подключите модуль к компьютеру с помощью USB-кабеля, и компьютер сможет воспроизводить музыку и выводить ее через усилитель модуля.
3. Аудиовыход: выход левого и правого каналов стереосигналов, которые можно подключить к двум динамикам 2-8 Ом и 3-5 Вт, соответственно, и к 4 Ом, 5 Вт, рекомендуется для хранения.
4. Этот продукт имеет встроенную двойную схему усилителя мощности 5 Вт, и вы не должны использовать его с другим усилителем мощности! Выходы двух усилителей мощности не могут быть подключены параллельно или отрицательные полюса соединены вместе, в противном случае чип усилителя мощности будет поврежден.
Меры предосторожности:
Помехи сигнала: антенны Bluetooth чрезвычайно подвержены воздействию высокочастотных или сильных электромагнитных сигналов, поэтому поместите их как можно дальше от беспроводных устройств. И доска не может быть близко к металлическим предметам, держите определенное расстояние.
Если на плате усилителя мощности появляется шум от тока, причина-помехи от заземления проводов. Рекомендуется не подключать выходной конец модуля Bluetooth. Нам нужно припаять провод, особенно заземляющий провод, и провод не должен быть слишком длинным. Чем короче, тем лучше. Толще. Аудиоземля должна быть подключена к земле клеммы аудиовхода усилителя мощности. Эту точку заземления можно сварить в разных положениях для получения самого низкого звука. Рекомендуется включать Bluetooth и плату усилителя мощности отдельно, а заземление Bluetooth и заземление усилителя мощности изолированы.
Так как этот продукт представляет собой голую конструкцию платы, старайтесь не прикасаться к компонентам платы руками, что с легкостью вызовет статическое электричество, чтобы убить чип и вызвать выгорание.
Предупреждение: интерфейс зарядки этого продукта представляет собой режим зарядки с ограничением тока, без управления зарядкой! Для безопасности вашей жизни и имущества обязательно используйте литиевую батарею с защитной пластиной, произведенной постоянным производителем. Если потеря вызвана неправильным использованием, компания не несет никакой ответственности!
Другое: при использовании MH-M18 необходимо обратить внимание на следующие два момента:
Источник питания: источник питания 5 В по умолчанию. Если вам нужно использовать литиевый аккумулятор 3,7 в для питания, вам необходимо заменить диод резистором 0 Ом 0603 или напрямую замыкнуть оба конца колодки.
Аудиомодуль Bluetooth имеет очень высокие требования к мощности, что повлияет на качество звука. Рекомендуется добавить схему фильтра LC, особенно импульсный источник питания (например, зарядное устройство мобильный телефон и т. д.).
Порт отключения звука: этот порт выводит высокий уровень 3,3 В при отключении звука и низкий уровень 0 В при воспроизведении. Если бесшумный высокий уровень платы усилителя мощности эффективен, его можно напрямую подключить. Если Плата усилителя мощности отключена, то необходимо добавить обратную цепь.
Посылка
1 аудиоплата
Примечания:
Из-за разницы между различными мониторами изображения могут не отражать реальный цвет изделия.
Сравните размеры деталей с вашими, допускается погрешность в 1-3 см из-за ручного измерения.
Пожалуйста, оставьте сообщение, прежде чем оставить плохой отзывы в, если с товаром есть какие-либо проблемы.
Спасибо за понимание.
