M18 M28 M38 MP3 декодер плата Bluetooth-Совместимость 4,2 5,0 аудио Modul Verlustfreie стерео DIY Refit Lautsprecher Hohe Fidelity HIFI
Описание:
Forum: http://forum.mhetlive.com/
1. Введение продукта
MH-M18/M28/M38-это низкомощное решение Bluetooth, которое поддерживает новейшую передачу Bluetooth 4,2, Двухканальное воспроизведение без потерь, И модуль поддерживает Bluetooth-совместимую беспроводную передачу при подключении к Bluetooth, что очень удобно. В открытой среде Расстояние соединения, совместимое с Bluetooth, может достигать до 20 метров.
Он широко используется в различных bluetooth-совместимых аудио приемниках и различных аудио DIY модификации.

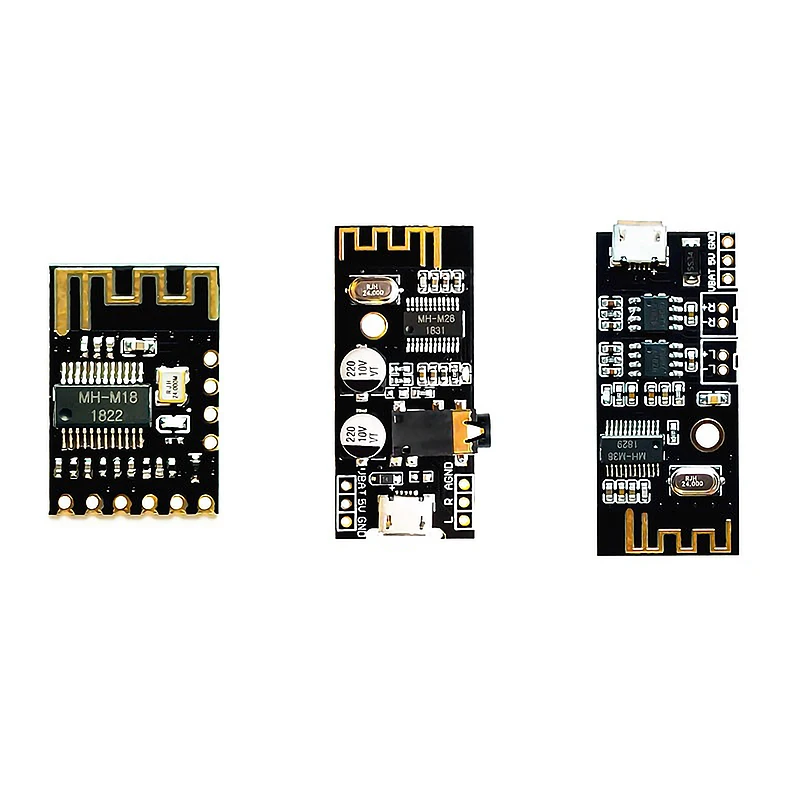

Для ваших различных потребностей, мы предоставляем 3 версии для вас на выбор:
2. Функция/определение штифта
1. Bluetooth-совместимая версия V4.2, поддержка технологии автоматического подключения Bluetooth, Поддержка WAV/WMA/FLAC/APE/MP3 декодирования без потерь, стерео двухканальный выход.
2. После включения модуля мобильный телефон ищет имя Bluetooth MH-M18/MH-M28/MH-M38 и подключается к Bluetooth для воспроизведения музыки.
3. Модуль синий индикатор светильник:
Когда Bluetooth-совместимый не подключен, светодиодный светильник быстро мигает;
При подключении к Bluetooth светильник индикатора всегда включен;

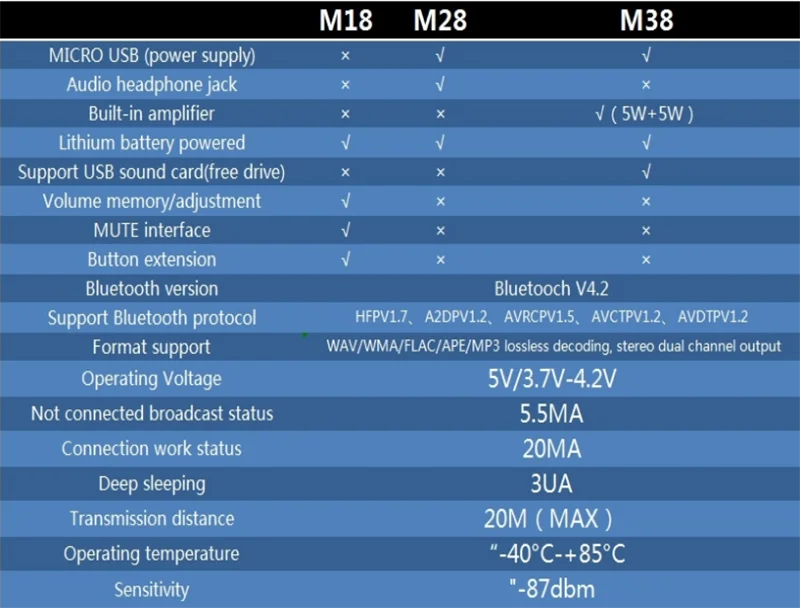

Ниже приводится описание каждой версии:

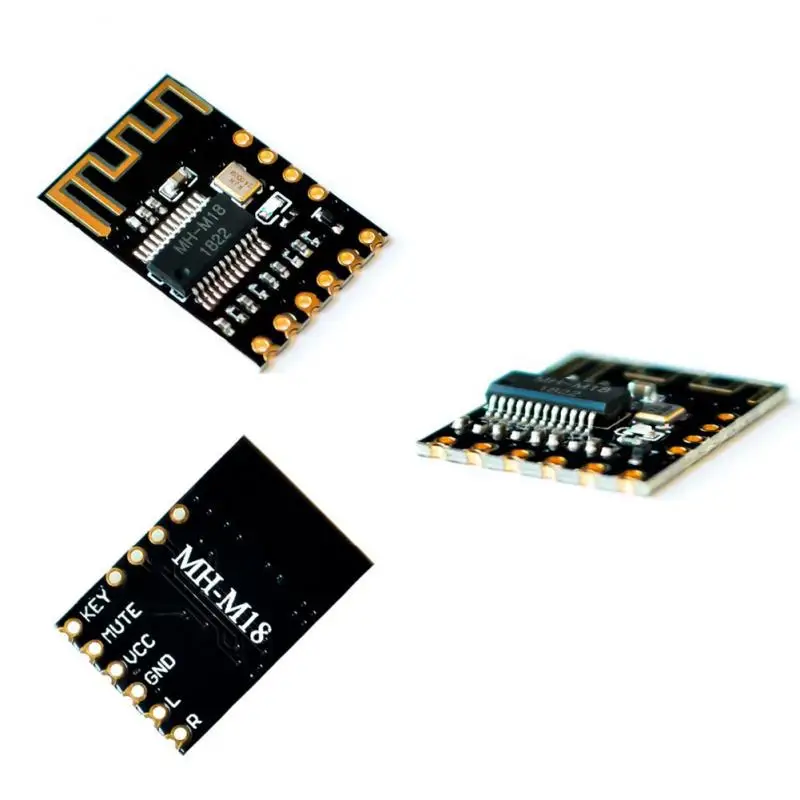

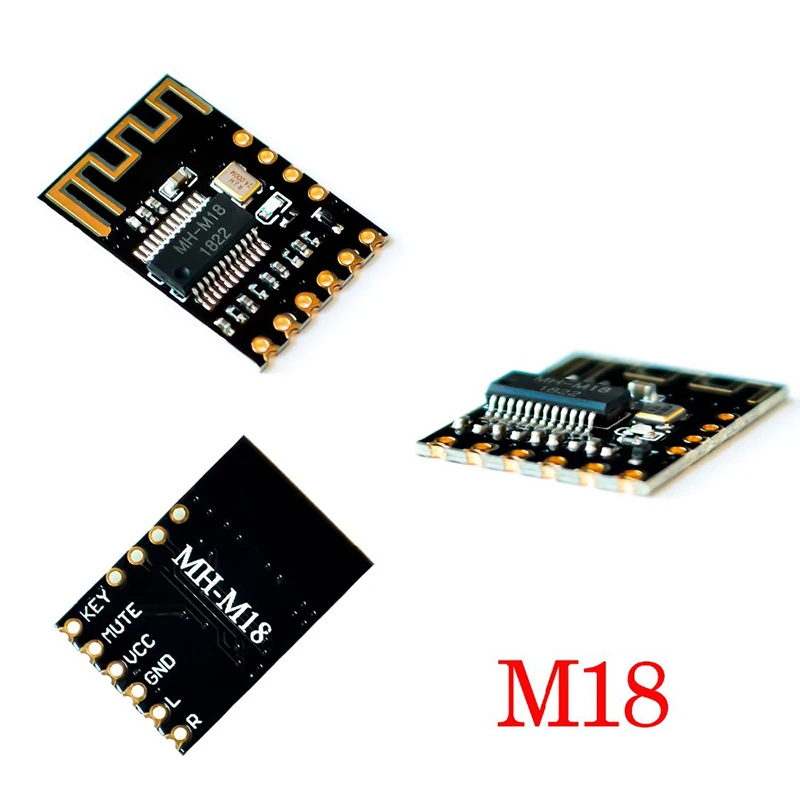

MH-M18:

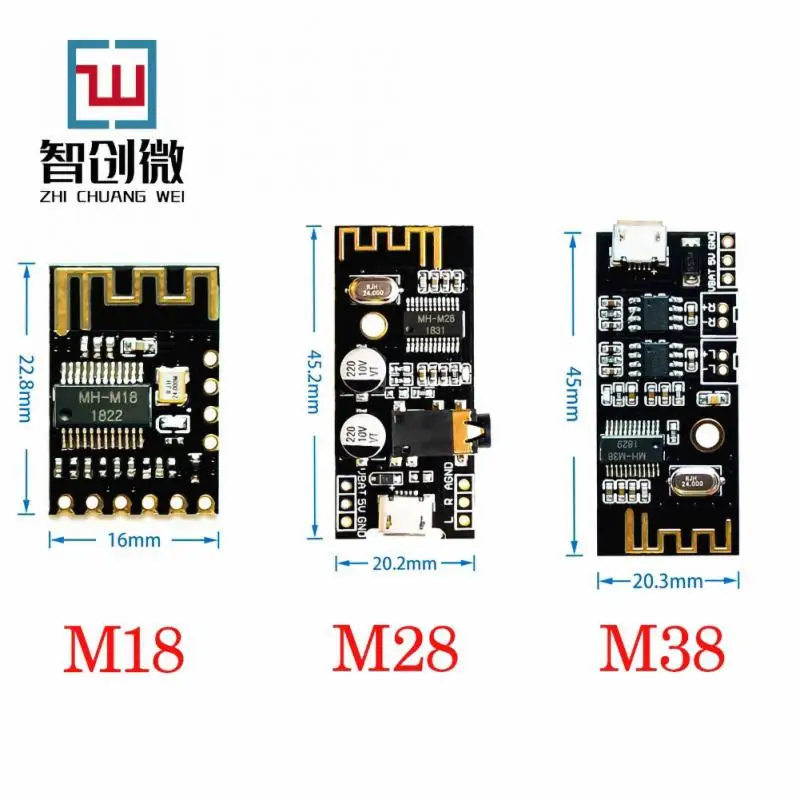

Размер печатной платы: 23*16*2,5 мм (длина, ширина и высота)
Pin интервал: 2,54 мм (может быть установлен непосредственно или запаянных)
Характеристики:
MH-M18:
Интерфейс модуля принимает процесс полуотверстия, и клиенты могут непосредственно установить или сварить на доске.
MUTE терминал контроля б/у для того чтобы контролировать Плата усилителя мощности, немой выходы высокого уровня 3,3 В тех случаях, когда mute и низкий уровень во время игры.
Кнопка управления: Эта функция может быть реализована только путем подключения резисторов и кнопок.
Функция удержания громкости: выход по умолчанию-100% объем. Используйте кнопки для управления громкостью для увеличения или уменьшения. Если объем управления составляет менее 15%, объем выхода будет на 15% после включения питания; Если объем управления превышает 15%, исходный объем останется неизменным после включения питания.

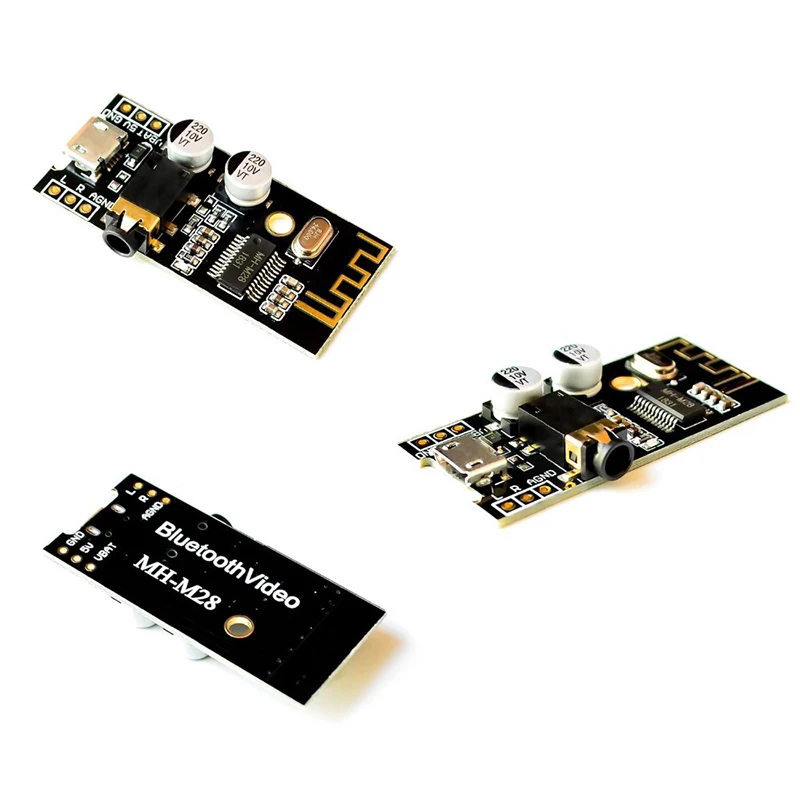

MH-M28:
1. Источника питания: вы можете напрямую использовать MICRO usb-кабель для Android 5V для источника питания, или вы также можете подключиться к 5V источника питания или 3,7 V литиевая батарея. Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. Wi-Fi 5V напряжение соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.
2. Аудио выход: наушник может быть непосредственно подключенный к 3,5 мм аудио интерфейс, или может быть проводной для аудиовход Плата усилителя мощности (интерфейс L/R/AGND может быть подключен непосредственно).

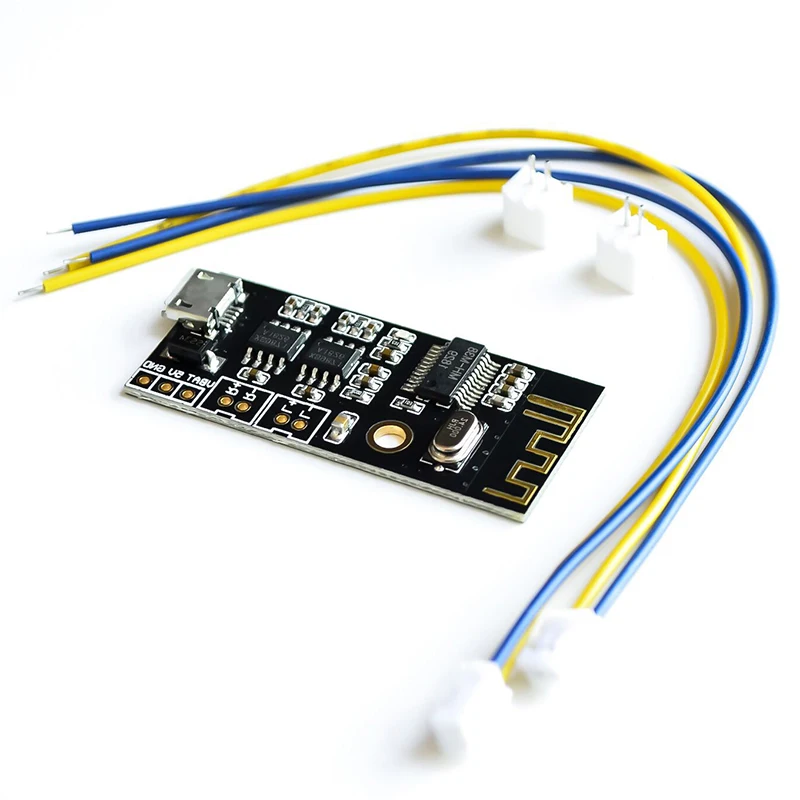

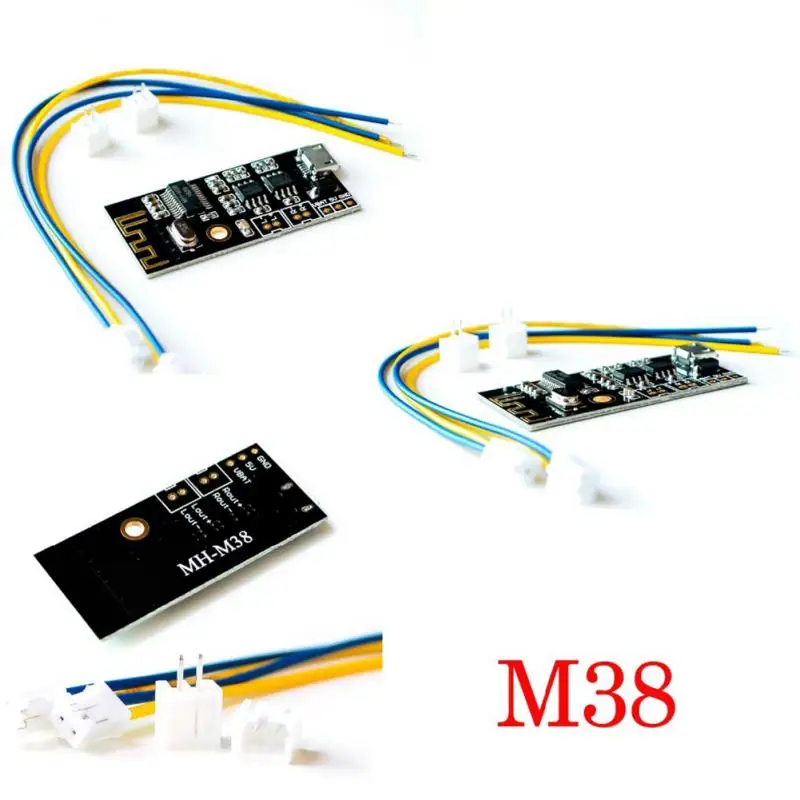

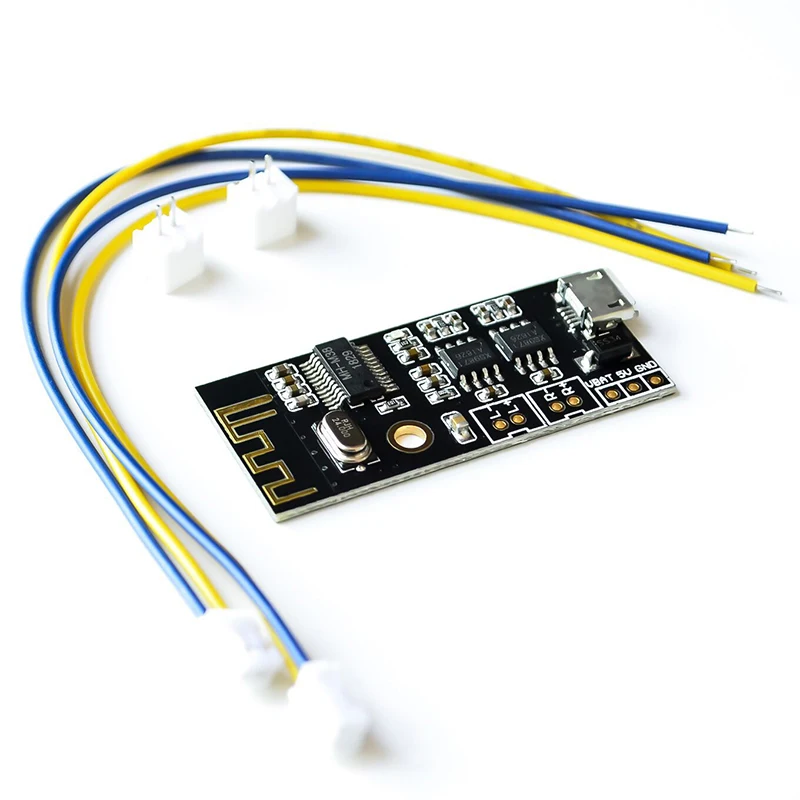

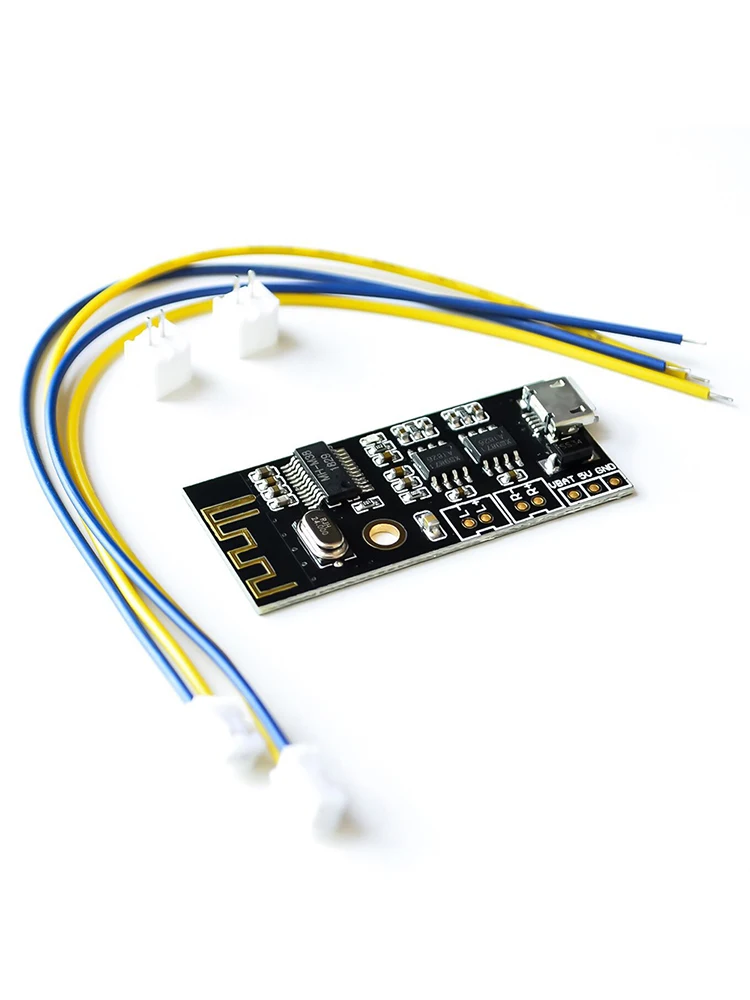

MH-M38
1. Источника питания: вы можете напрямую использовать MICRO usb-кабель для Android 5V для источника питания, или вы также можете подключиться к 5V источника питания или 3,7 V литиевая батарея. Обратите внимание на то, что в источника питания интерфейс 5V и 3,7 V отличаются друг от 5V соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.
Максимальный рабочий ток-5V2A. Рекомендуется использовать Регулируемый источник питания 5В 2A для лучшего качества звука.
2. Поддержка USB звуковой карты, бесплатный привод (plug and play). Подключите модуль к компьютеру с помощью usb-кабеля для передачи данных, и компьютер может воспроизводить музыку и выход через усилитель модуля
3. Аудиовыход: выходной левый и правый канал стерео аудио сигналов, которые могут быть подключены к двум 2-8 Ом и 3-5 Вт динамиков соответственно, и 4 Ом 5 Вт динамики рекомендуется для хранения.
4. Этот продукт имеет встроенный двойной усилитель мощности 5 Вт, и вы не должны использовать его с другим усилителем мощности! Выходы двух усилителей мощности не могут быть подключены параллельно или отрицательные полюсы соединены вместе, в противном случае чип усилителя мощности будет поврежден.
Меры предосторожности:
Помехи сигнала: bluetooth-антенны чрезвычайно восприимчивы к помехам от высокочастотных или сильных электромагнитных сигналов, поэтому, Пожалуйста, разместите их как можно дальше от беспроводных устройств. И доска не может быть близко к металлическим предметам, удерживайте определенное расстояние.
Если на плате усилителя мощности присутствует шум тока, это вызвано помехами провода заземления. Рекомендуется выходной оси модуля Bluetooth не должен быть подключен в такой стране, как. Нам нужно припаять провод, особенно провод заземления, и провод не должен быть слишком длинным. Чем короче, тем лучше. Толще. Аудиозаземление должно быть подключено к земле аудиовхода терминала усилителя мощности. Эта точка заземления может быть сварена в разных положениях для достижения самого низкого тока звука. Рекомендуется использовать Bluetooth и усилитель мощности отдельно, а заземление Bluetooth и заземление усилителя мощности изолированы.
Так как этот продукт является дизайном голой доски, старайтесь не прикасаться к компонентам на доске своими руками, что легко вызовет статическое электричество, чтобы убить чип и вызвать выгорание.
Предупреждение: интерфейс зарядки этого продукта-это режим зарядки с ограничением тока, без управления зарядкой! Для безопасности вашей жизни и собственности, пожалуйста, не забудьте использовать литиевую батарею с защитной пластиной, произведенной постоянным производителем. Если потеря вызвана неправильным использованием, компания не будет нести никакой ответственности!
Другое: при использовании MH-M18 необходимо обратить внимание на следующие два момента:
Источник питания: 5 в источник питания по умолчанию. Если вам нужно использовать 3,7 V литиевая батарея) в качестве источника питания, вам нужно заменить диод с 0 ohm резистор 0603 или микросхема с защитой от короткого замыкания на обоих концах для напрямую.
Аудио модуль Bluetooth имеет очень высокие требования к мощности, которые повлияют на качество звука. Рекомендуется добавить схему фильтра LC, особенно импульсный источник питания (например, мобильный телефон зарядное устройство и т. д.).
MUTE порт: этот порт выхода высокого уровня 3,3 В тех случаях, когда mute и низкий уровень 0V во время игры. Если немой высокий уровень платы усилителя мощности является эффективным, он может быть напрямую подключен. Если выключение платы усилителя мощности является низкоуровневым контролем, необходимо добавить обратную цепь.
Посылка включает в себя:
1 * аудио Плата
