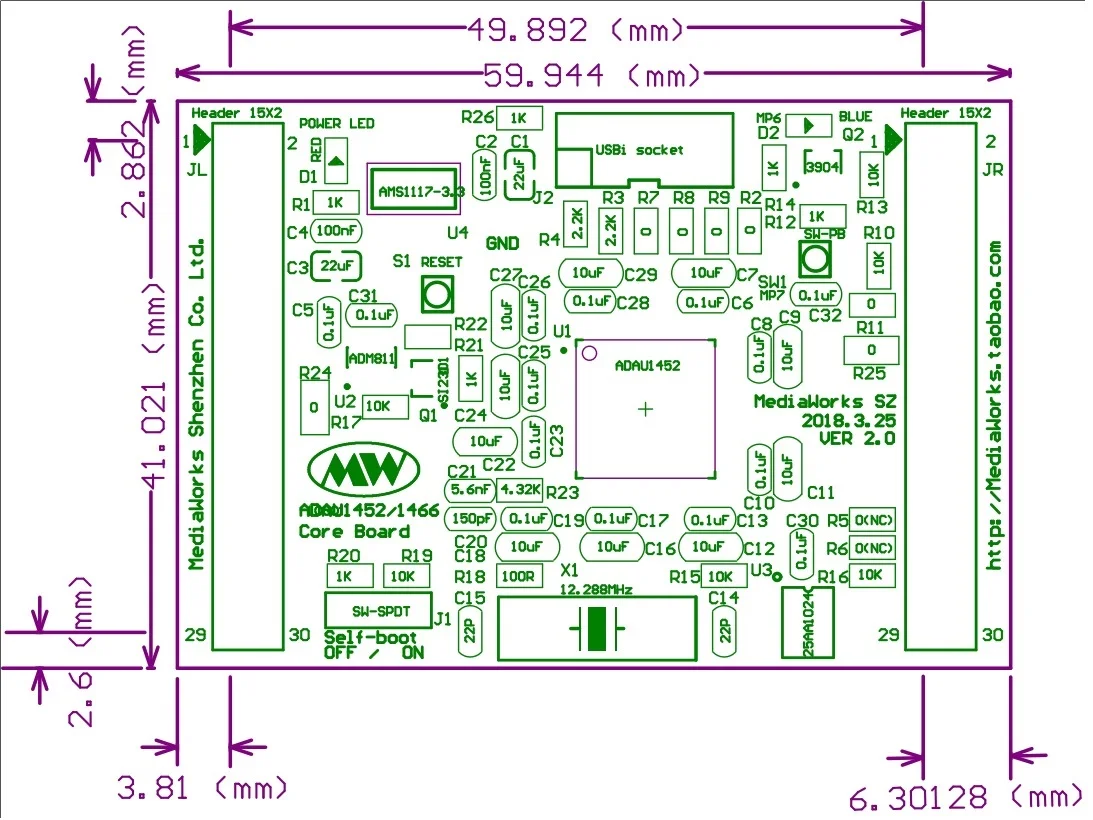

Основной размер основной платы:Длина 60 мм * ширина 41 мм * 20 мм высота.
Вес основной платы:16 грамм (г).
Этот продукт продается европейским и американским клиентам, что значительно сокращает время и стоимость изготовления досок инженера DIY!

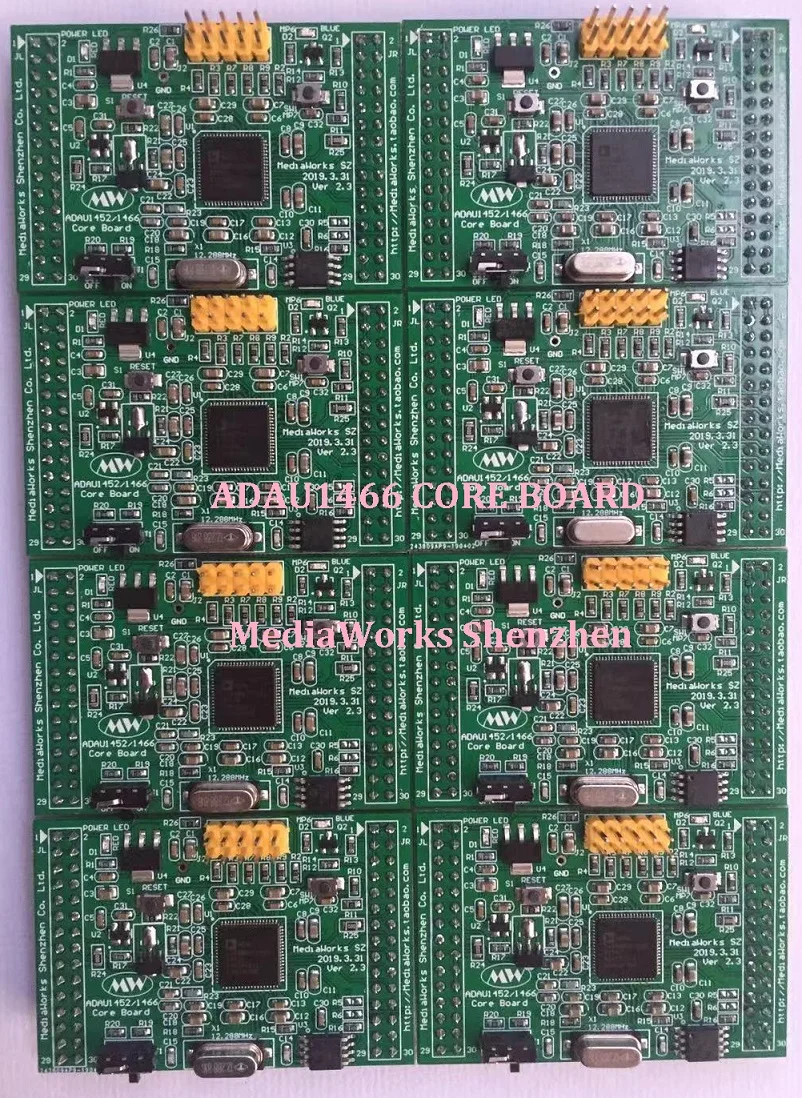

Основная плата ADAU1452 / 1466-это инструмент быстрого развития, предоставляемый Shenzhen MEDIAWORKS для инженеров SIGMADSP или аудиопроизводителя/диера. В нем используется 4-слойная печатная плата дизайн. Слой питания, сигнальный слой, GND слой и т. Д. Имеют отдельные слои цепи и очень хороши. Изоляция для обеспечения высокого коэффициента SNR сигнал-шум.

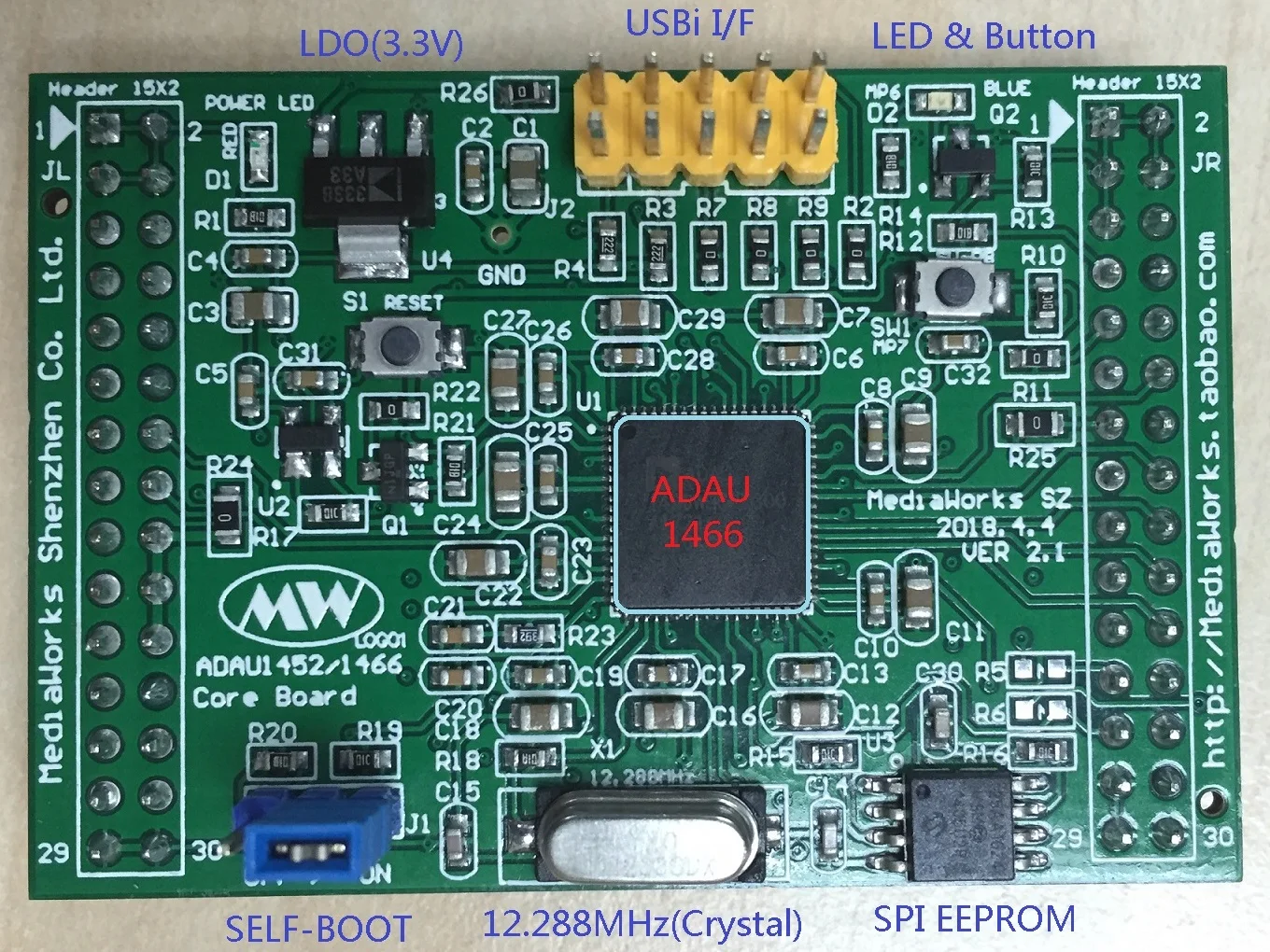

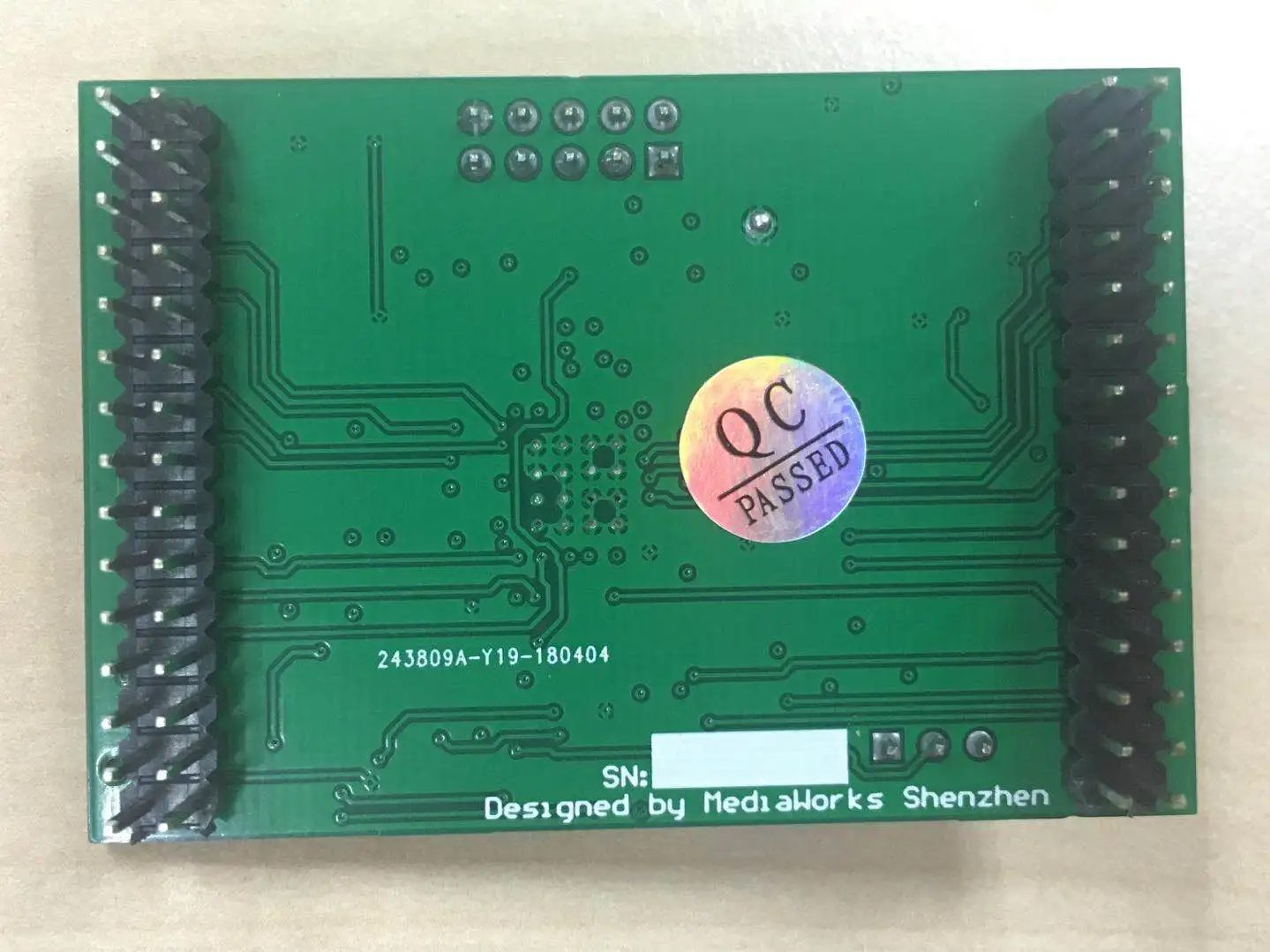

Плата интегрирует ADAU1452 или 1466 DSP, цепь сброса, USBI порт отладки (он может поставлять DC 5V к основной плате отдельно через USBI), LDO от 5V до 3,3 V, 12,288 М пассивный кристаллический осциллятор, внешнее хранилище SPI EEPROM, настройка режима запуска ожидания и резерв всех сигналов I2S, сигналов SPI, I2C сигналов, SPDIF TX / RX портов/AUX кабель/USB кабель/АЦП и т. д. через вкладыш двухрядного шпильки на обе стороны (2*15, 2,54 мм шаг) для клиентов дизайн используется в дизайне нижней пластины.

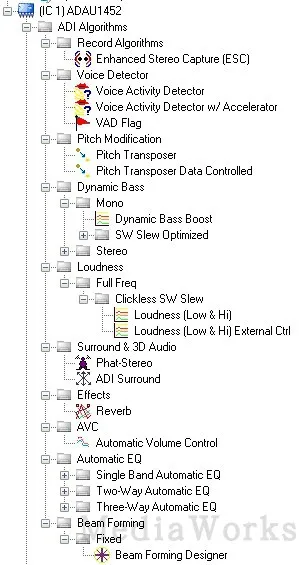

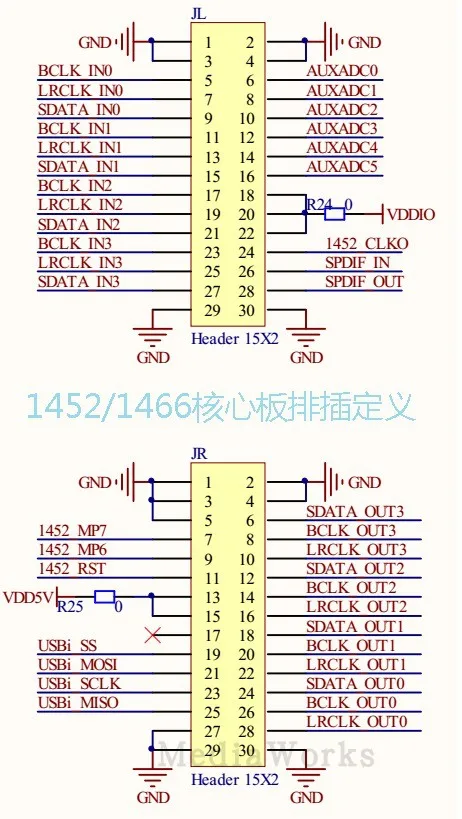

После покупки основной платы мы предоставим клиенту соответствующую PDF версию схемных и ключевых данных о размерах. Потому что плата не оснащена звуковой панелью, мы предоставляем только простые процедуры (такие как эквалайзер, ограничитель, кроссовер и т. д.) и короткие вводные документы. Для конкретных методов программирования, пожалуйста, обратитесь к SIGMASTUDIO online help или другим инструкциям разработчика SIGMADSP, SS есть много алгоритмов, как показано на рис. 5.
ADAU1452 и ADAU1466 совместимы с пин-кодом, разница в том, что память ADAU1466 более чем вдвое больше, чем у ADAU1452, что означает, что если используется для достижения задержек и других эффектов, 1466 может привести к более длительным задержкам или лучшему эффекту реверберации.

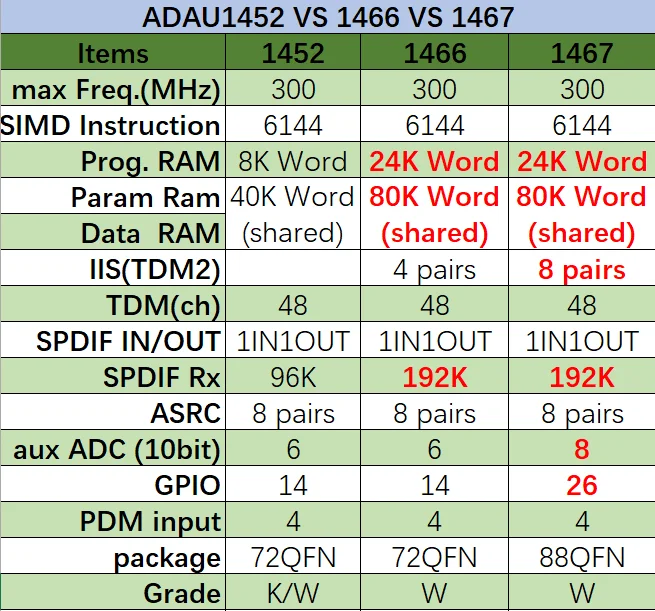

Таблица Сравнения выглядит следующим образом:
Инструкции по использованию:
1. В тех случаях, когда основная плата, как правило, поставляются с кабелем для постоянного тока, характеристики 5В, вход питания, LDO обеспечит 3,3 В цифровой Напряжение ко всем устройствам на доске, а красный индикатор питания светодиодный будет включена. Основная плата была запрограммирована с помощью программы мигающий светильник перед отправкой. Когда переключатель самостоятельного запуска в левом нижнем углу переходит в режим самостоятельного запуска, синий светодиодный светильник в правом верхнем углу будет гореть и включаться при включении питания или при нажатии кнопки сброса в левом верхнем углу нажмите кнопку «мигание», нажмите кнопку внизу светодиодный индикатор включится, Затем отпустите, светодиодный индикатор будет продолжать мигать. Это означает, что основная плата работает должным образом.
2. Основная плата по умолчанию для SPI в качестве режима отладки и запуска USBI перед выходом из фабрики. См. Соответствующие инструкции по конфигурации интерфейса запуска в схематической схеме, которые могут быть изменены в режим запуска IIC.
3. Разработка программного обеспечения SigmaStudio Ссылка для скачивания:Https://www.analog.com/cn/design-center/evaluation-hardware-and-software/software/ss_sigst_02.html
