Примечание:MIDIWORXЭто Оригинальная дизайнерская компания для этого продукта!MediaWorks/MediaWorxЭто наше прежнее имя/логотип, используемый раньше. Теперь мы начнем менять/использовать этот новый логотип и бренд, так как они официально зарегистрированы.

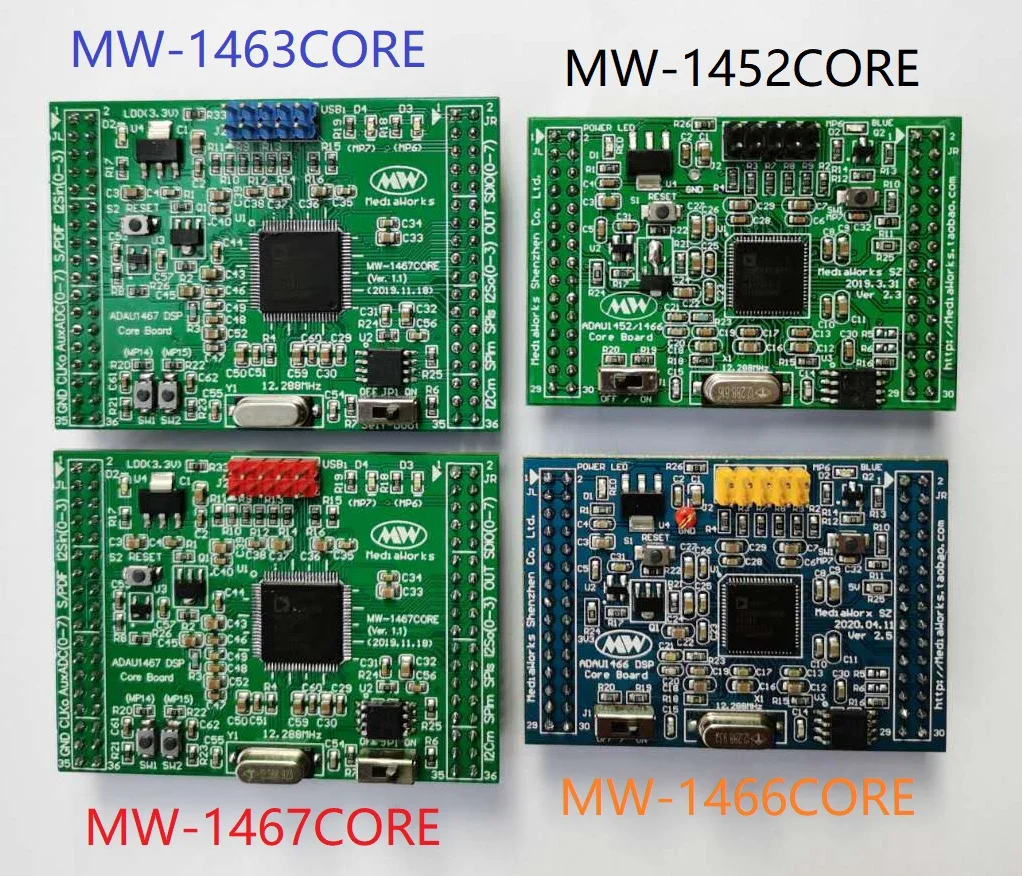

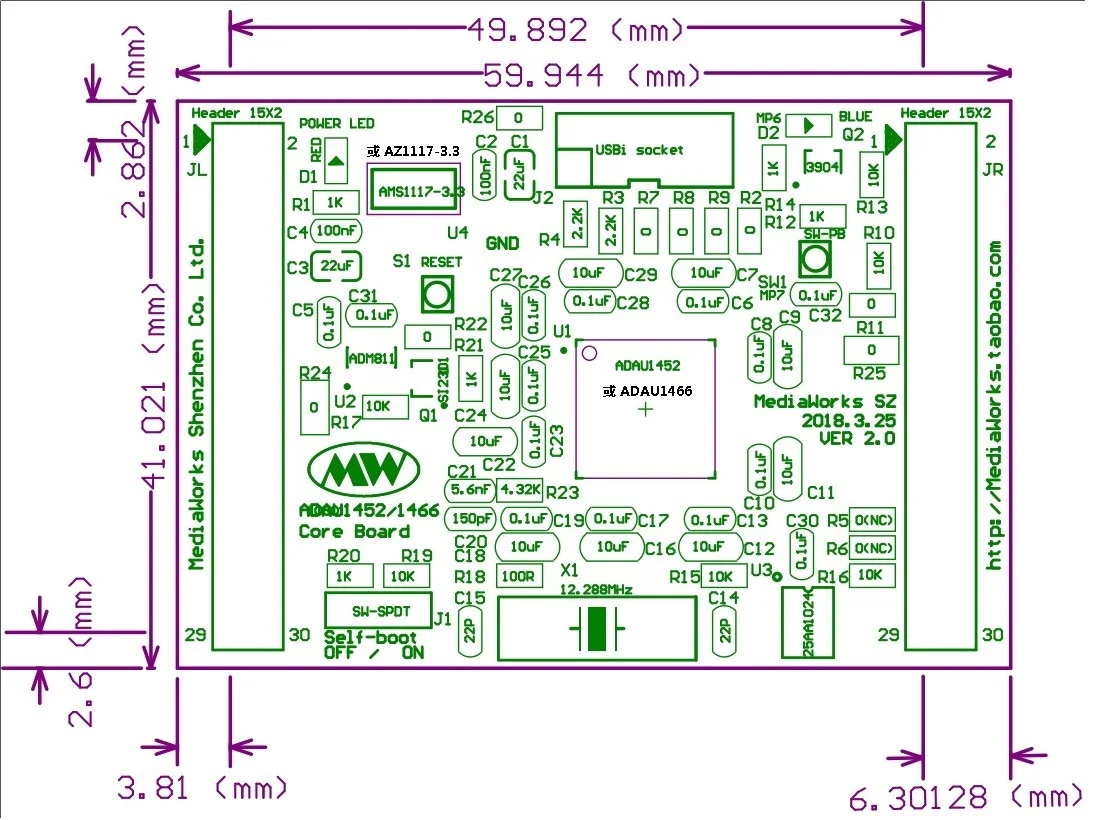

Размер основной платы: L* Ш * В = 60 мм * 41 мм * 20 мм.
Вес основной платы:16 грамм (г).
Этот продукт был одобрен для европейских и американских клиентов, что значительно сокращает время и стоимость HI-FI DIY инженеров доски/демонстрационных решений!
Основная плата ADAU1452 / 1466-это инструмент для быстрого развития, предоставляемый Shenzhen MIDIWORX (именуемый MEDIAWORKS раньше) для инженеров SIGMADSP или audio MAKER / DIYER. В нем используется 4-слойная печатная плата дизайн. Слой питания, сигнальный слой, GND слой и т. Д. Имеют отдельные слои цепи и очень хороши. Изоляция для обеспечения высокого коэффициента SNR сигнал-шум.

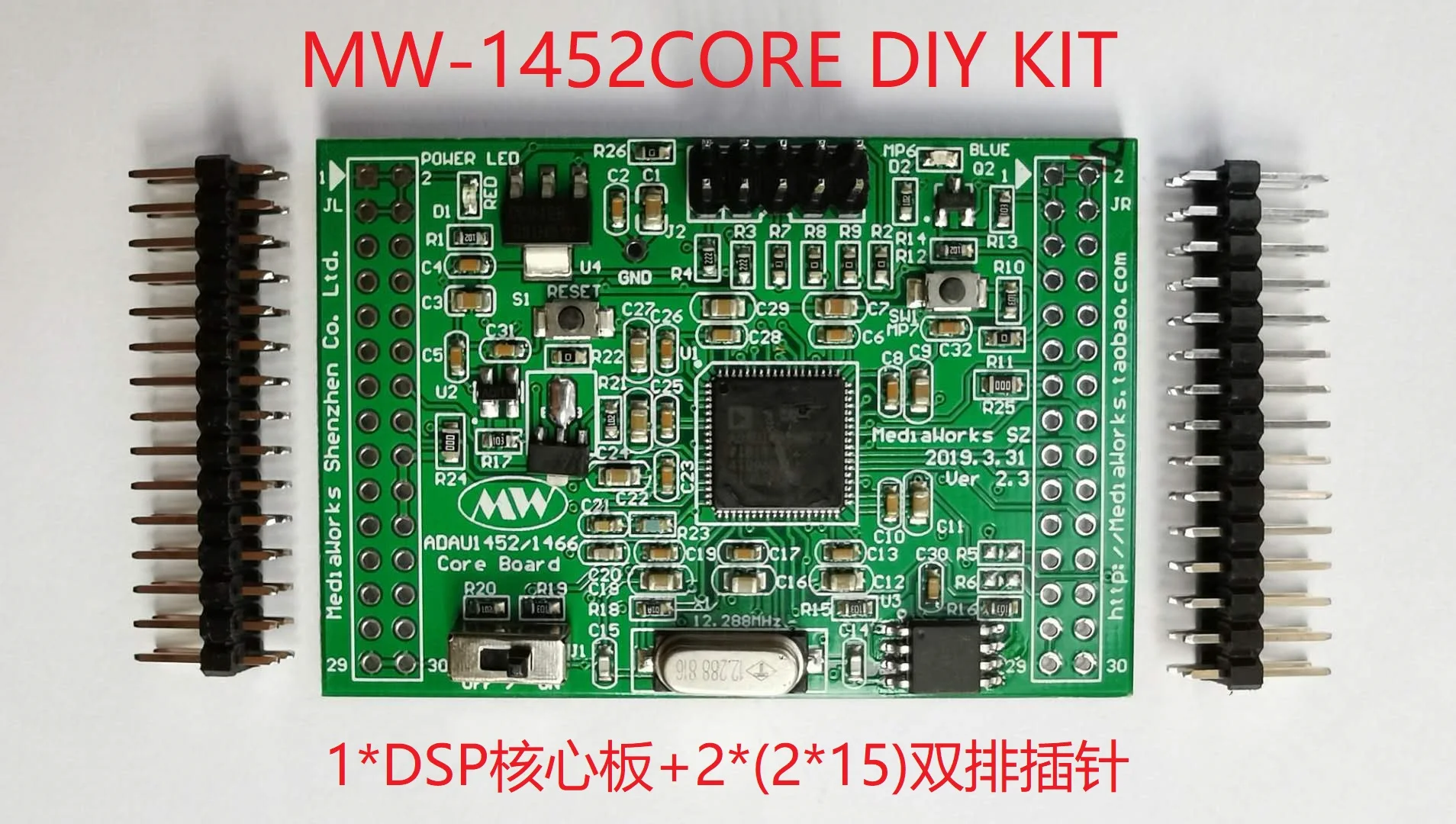

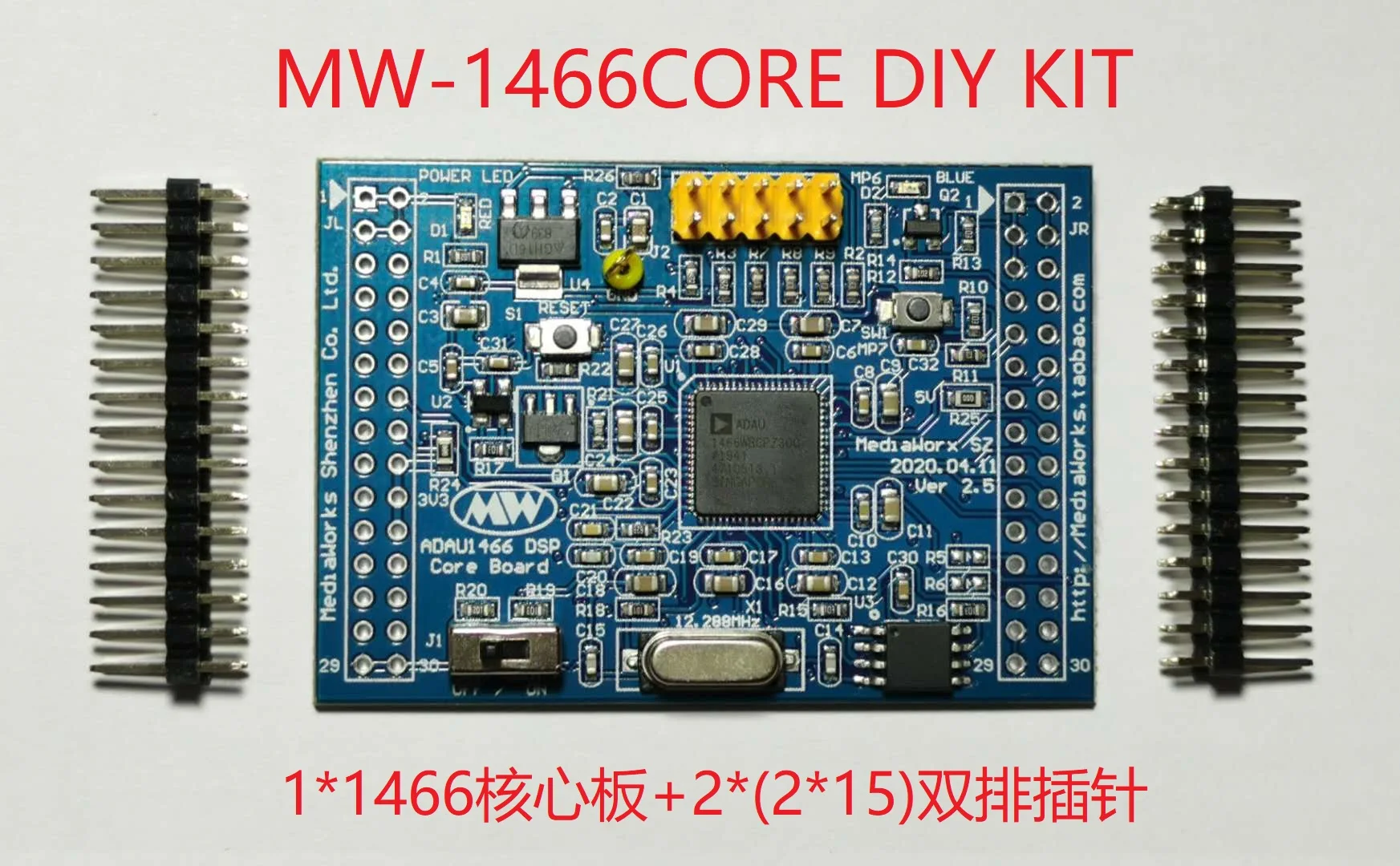

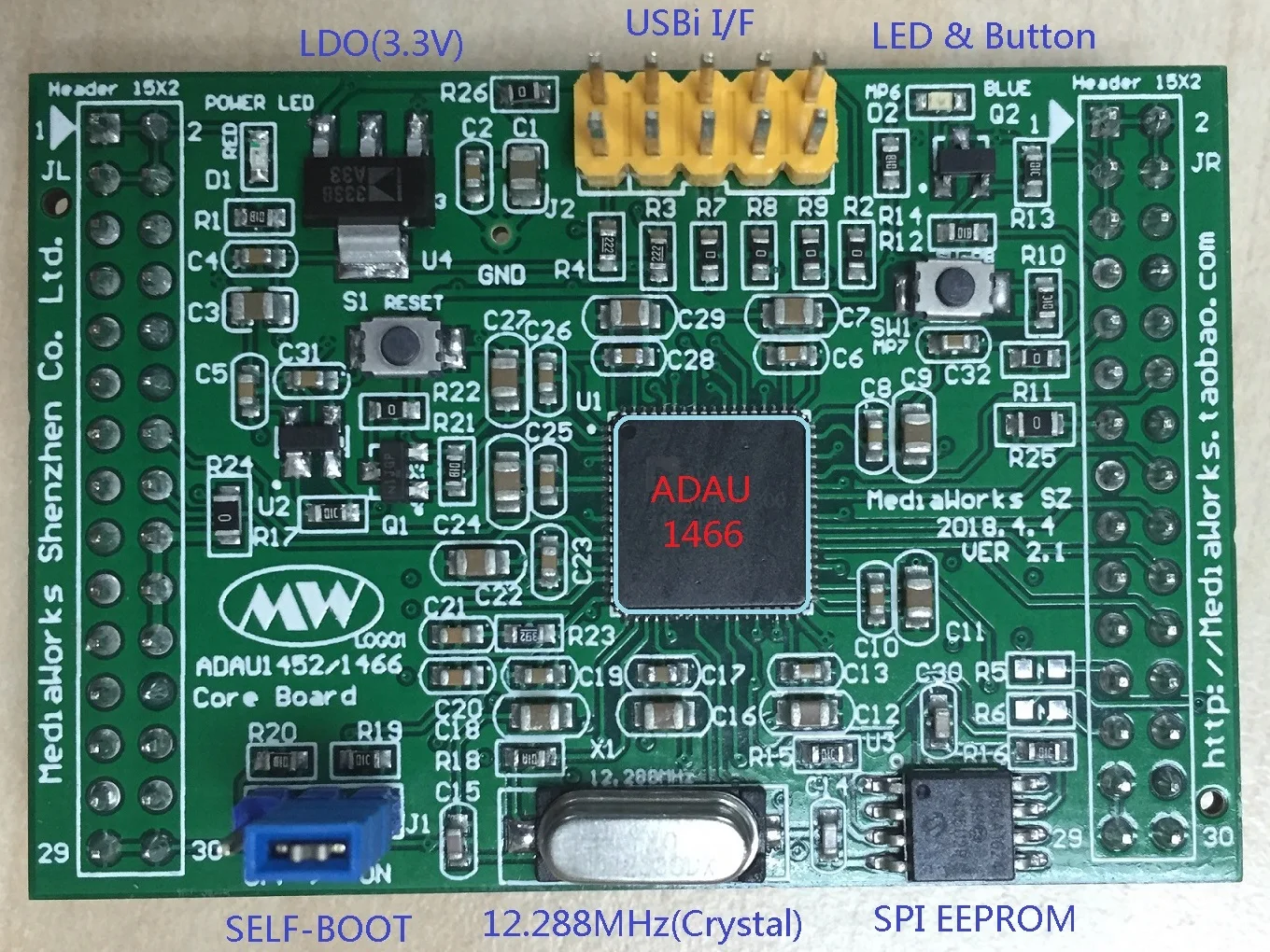

Плата интегрирует ADAU1452 или 1466 DSP, цепь сброса, USBI порт отладки (он может поставлять DC 5V к основной плате отдельно через USBI), LDO от 5V до 3,3 V, 12,288 М пассивный кристаллический осциллятор, внешнее хранилище SPI EEPROM, настройка режима запуска ожидания и резерв всех сигналов I2S, сигналов SPI, I2C сигналов, SPDIF TX / RX портов/AUX кабель/USB кабель/АЦП и т. д. через вкладыш двухрядного шпильки на обе стороны (2*15, 2,54 мм шаг) для клиентов дизайн используется в дизайне нижней пластины.
После покупки основной платы мы предоставим клиенту соответствующую PDF версию схемных и ключевых данных о размерах. Потому что плата не оснащена звуковой панелью, мы предоставляем только простые процедуры (такие как эквалайзер, ограничитель, кроссовер и т. д.) и короткие вводные документы. Для конкретных методов программирования, пожалуйста, обратитесь к SIGMASTUDIO online help или другим инструкциям разработчика SIGMADSP, SS есть много алгоритмов, они очень просты в использовании.
ADAU1452 и ADAU1466 совместимы с пин-кодом, разница в том, что память ADAU1466 более чем вдвое больше, чем у ADAU1452, что означает, что если используется для достижения задержек и других эффектов, 1466 может привести к более длительным задержкам или лучшему эффекту реверберации.

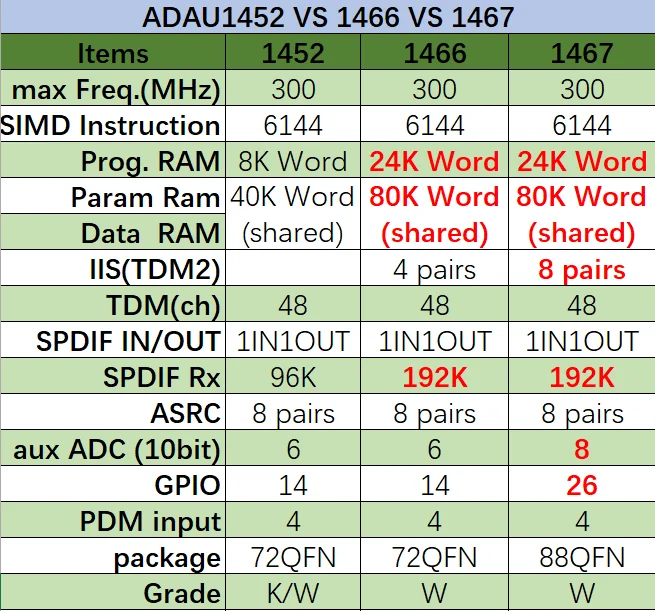

SIGMA300/350 Таблица Сравнения следующим образом, FYI:
Инструкции по использованию:
1. В тех случаях, когда основная плата, как правило, поставляются с кабелем для постоянного тока, характеристики 5В, вход питания, LDO обеспечит 3,3 В цифровой Напряжение ко всем устройствам на доске, а красный индикатор питания светодиодный будет включена. Основная плата была запрограммирована с помощью программы мигающий светильник перед отправкой. Когда переключатель самостоятельного запуска в левом нижнем углу переходит в режим самостоятельного запуска, синий светодиодный светильник в правом верхнем углу будет гореть и включаться при включении питания или при нажатии кнопки сброса в левом верхнем углу нажмите кнопку «мигание», нажмите кнопку внизу светодиодный индикатор включится, Затем отпустите, светодиодный индикатор будет продолжать мигать. Это означает, что основная плата работает должным образом.
2. Основная плата по умолчанию для SPI в качестве режима отладки и запуска USBI перед выходом из фабрики. См. Соответствующие инструкции по конфигурации интерфейса запуска в схематической схеме, которые могут быть изменены в режим запуска IIC.
3. Разработка программного обеспечения SigmaStudio Ссылка для скачивания:
Https://www.analog.com/cn/design-center/evaluation-hardware-and-software/software/ss_sigst_02.html

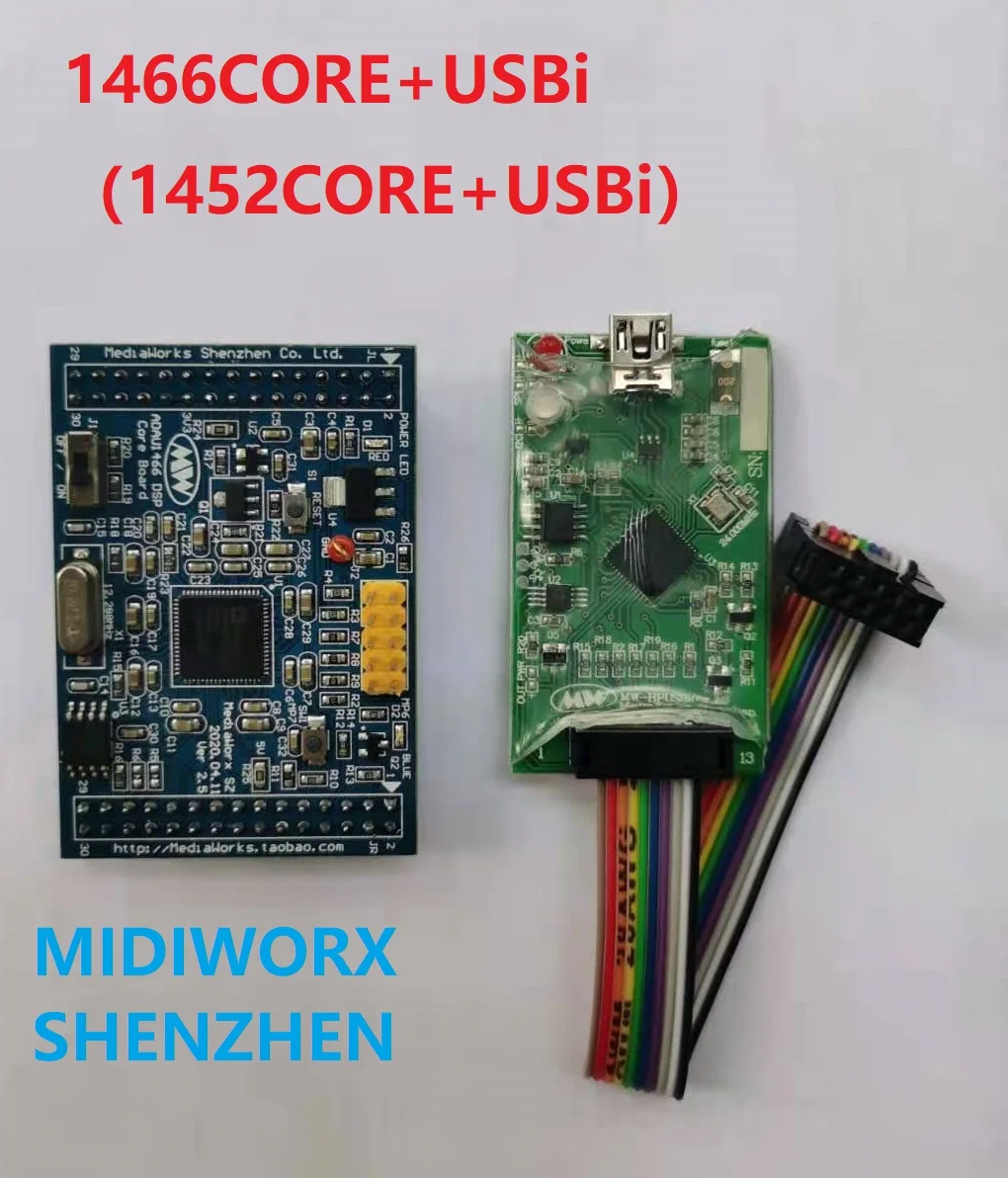

Мы также предоставляем эмулятор SigmaDSP, пожалуйста, выберите 5-й комплект (основная плата + USBi), если вам нужно.
Пожалуйста, свяжитесь со мной, если у вас есть какие-либо вопросы.
Спасибо за ваш интерес!
MIDIWORX
