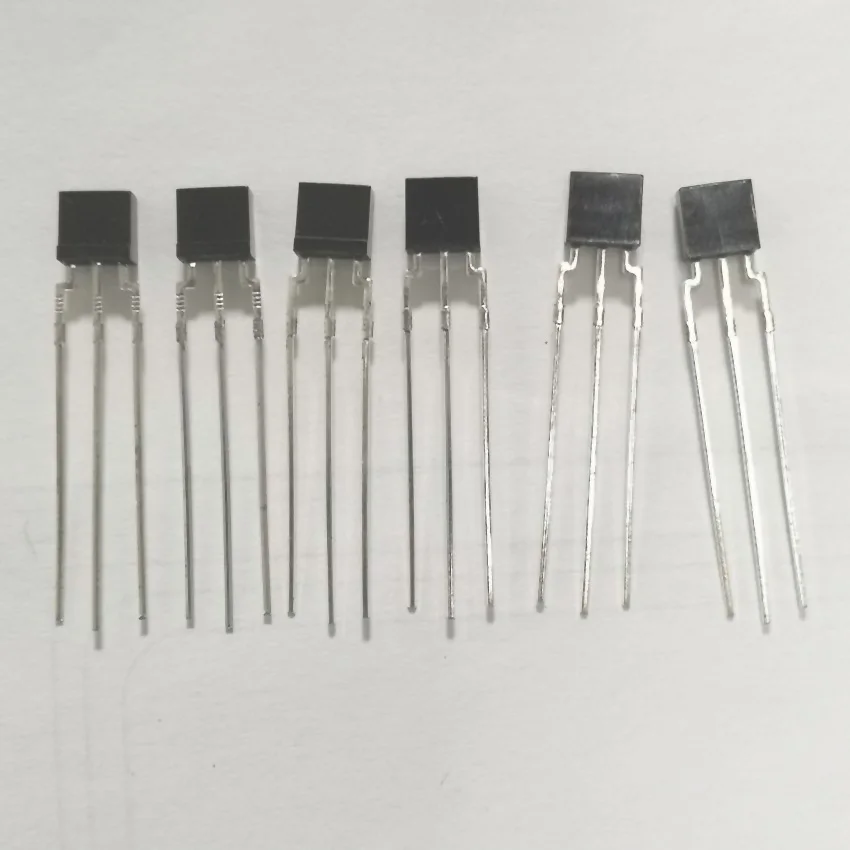

10 шт., боковой NPN бикристаллический фототранзистор PT2559BH2, фотодатчик, светочувствительный приемный транзистор
Shuguan factory outlet Store - Надежность 100%
Более 33 подписчиков, дата открытия магазина 21.08.2021
- Положительные оценки: 100% (357)
- Соответствие описанию: 100%
- Отвечает на сообщения: 100%
- Скорость отправки: 100%
Последнее обновление: 22.05.2022

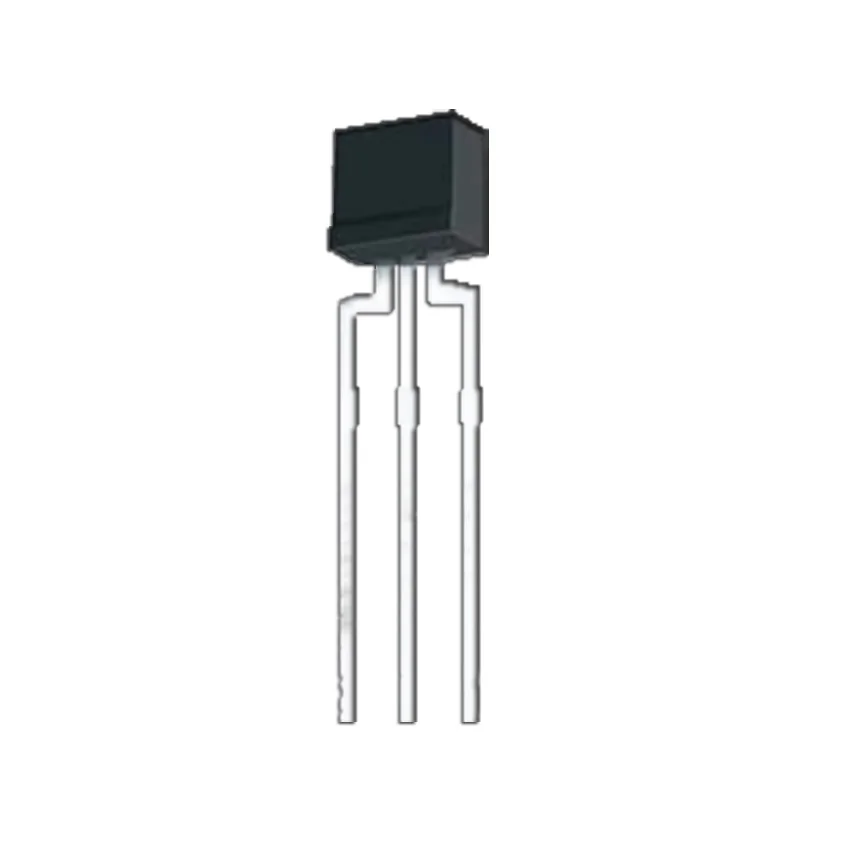

Боковая грань бикристаллического фототранзистора PT2559B/H2
Цвет: черный
Диапазон спектральной полосы пропускания: 840 --- 1100 нм
Длина волны пиковой чувствительности: 940 нм
Напряжение пробоя коллектор-эмиттер: >30 В
Напряжение пробоя эмиттер-коллектор: >6 В
Ток коллектора при отсутствии света: <100 нA
Напряжение насыщения коллектор-эмиттер: <=0,2 В
Ток коллектора в состоянии ВКЛ.: 1,5 мА
Время нарастания/спада: 15/15 мкс

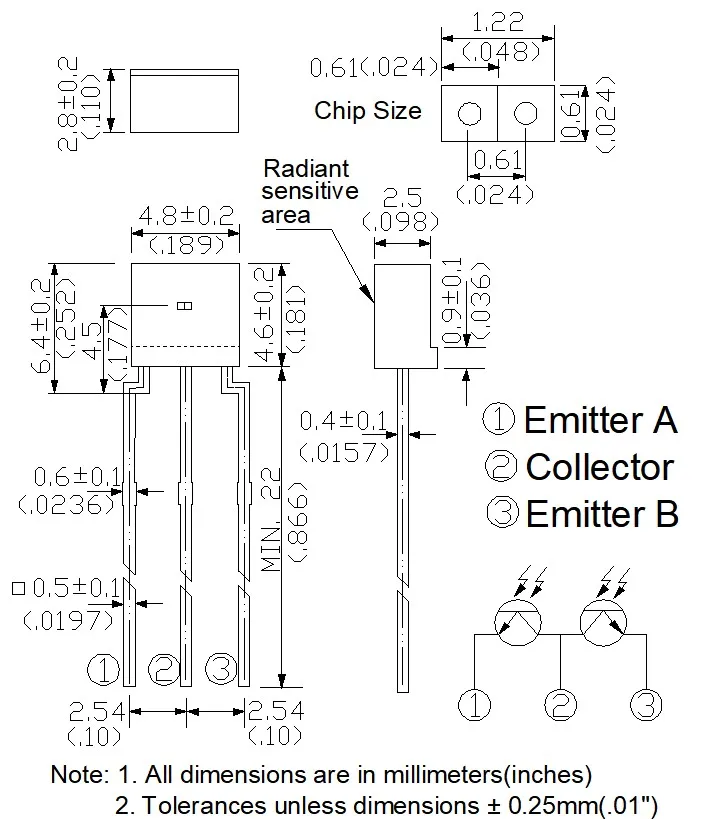

Расположение двух чипов: горизонтальное направление
Расстояние между центрами двух чипов: 0,61 мм
Для детальных параметров продукта, пожалуйста, проверьте спецификации и загрузите спецификации с веб-сайта компании
Прямые продажи с фабрики, клиенты, покупающие партии, могут связаться с продавцом, чтобы организовать производство
500 шт./пакет, Вся посылка более выгодная
Отличие нескольких бикристаллических фототранзисторов
1.PT2559B/L2, черный, две микросхемы расположены в продольном направлении, расстояние между центрами двух микросхем составляет 0,61 мм (0,024 дюйма).
2. PT2559B/H2, черный, две микросхемы расположены горизонтально, расстояние между центрами двух микросхем составляет 0,61 мм (0,024 дюйма).
3. PT2408B/H2, черный, две микросхемы расположены горизонтально, расстояние между центрами двух микросхем составляет 0,80 мм (0,0315 дюйма).
4. PT5824C, прозрачный, две микросхемы расположены горизонтально, расстояние между центрами двух микросхем составляет 0,61 мм (0,024 дюйма).
5. PT5724C, прозрачный, две микросхемы расположены горизонтально, расстояние между центрами двух микросхем составляет 0,61 мм (0,024 дюйма), шаг контактов составляет 1,27 мм (0,05 дюйма).
6. PT5524C, прозрачный, две микросхемы расположены горизонтально, расстояние между центрами двух микросхем составляет 0,61 мм (0,024 дюйма), шаг контактов составляет 1,27 мм (0,05 дюйма).
Разница между фотодиодом и фототранзистором
А. Аббревиатура: фотодиод --- PD/фототранзистор --- PT
B. Название PIN: фотодиод --- анод и катод/фототранзистор --- эмиттер и коллектор
C. Структура чипа: фотодиодный --- PN/фототранзистор --- NPN (или PNP)
D. Скорость отклика: фотодиодный --- быстрый/фототранзистор --- медленный
Е. Характеристики усиления: фотодиодный --- нет/фототранзистор --- да
F. Выходная линейность: фотодиодный --- хороший/фототранзистор --- плохой

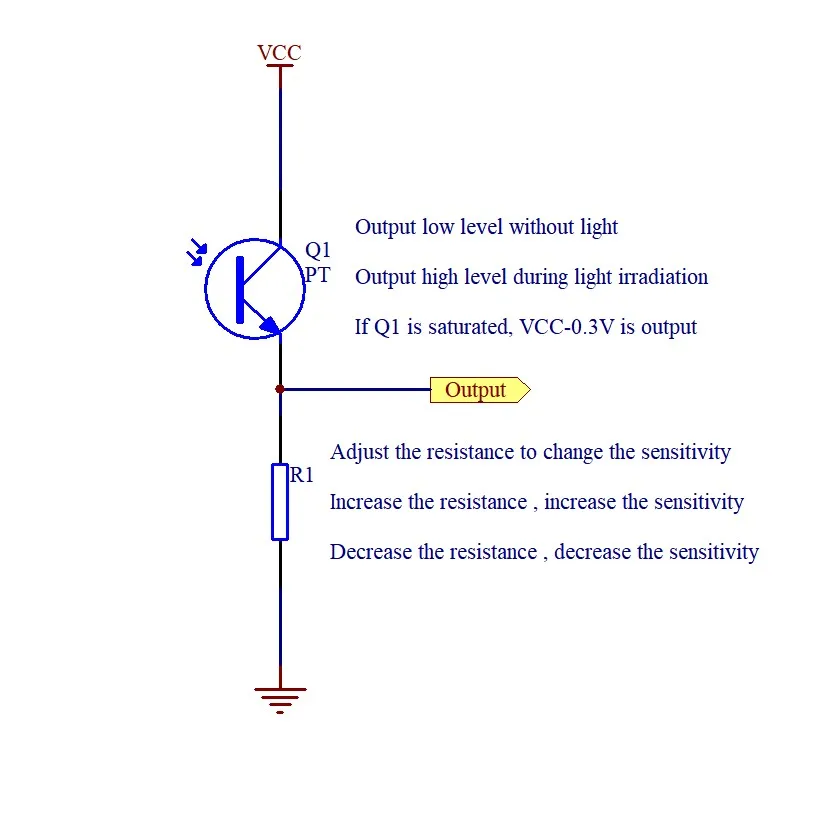

G. Символ цепи: фотодиод
Фототранзистор
-
Center distance between two chips0.61 mm
-
Collector Dark Current<50 nA
-
Collector Emitter Breakdown Voltage>30 V
-
Collector Emitter Saturation Voltage<=0.2 V
-
DC Current Amplification Factor1200---1800
-
Emitter Collector Breakdown Voltage>6 V
-
On State Collector Current1.5 mA
-
Range of Spectral Bandwidth840nm---1100 nm
-
Rise/Fall Time15/15 μS
-
Two chip arrangementhorizontal direction
-
Wavelength of Peak Sensitivity940 nm
-
Вес логистики0.018
-
Каждая упаковка10
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Номер моделиPT2559B/H2
-
Продано Вsell_by_lot
-
ПроисхождениеКитай
-
Размер логистики - высота (см)1
-
Размер логистики - длина (см)18
-
Размер логистики - ширина (см)13
-
СостояниеНовый
-
Тип упаковкиСквозное отверстие
